Закупорювальний пристрій для пляшки “кш”

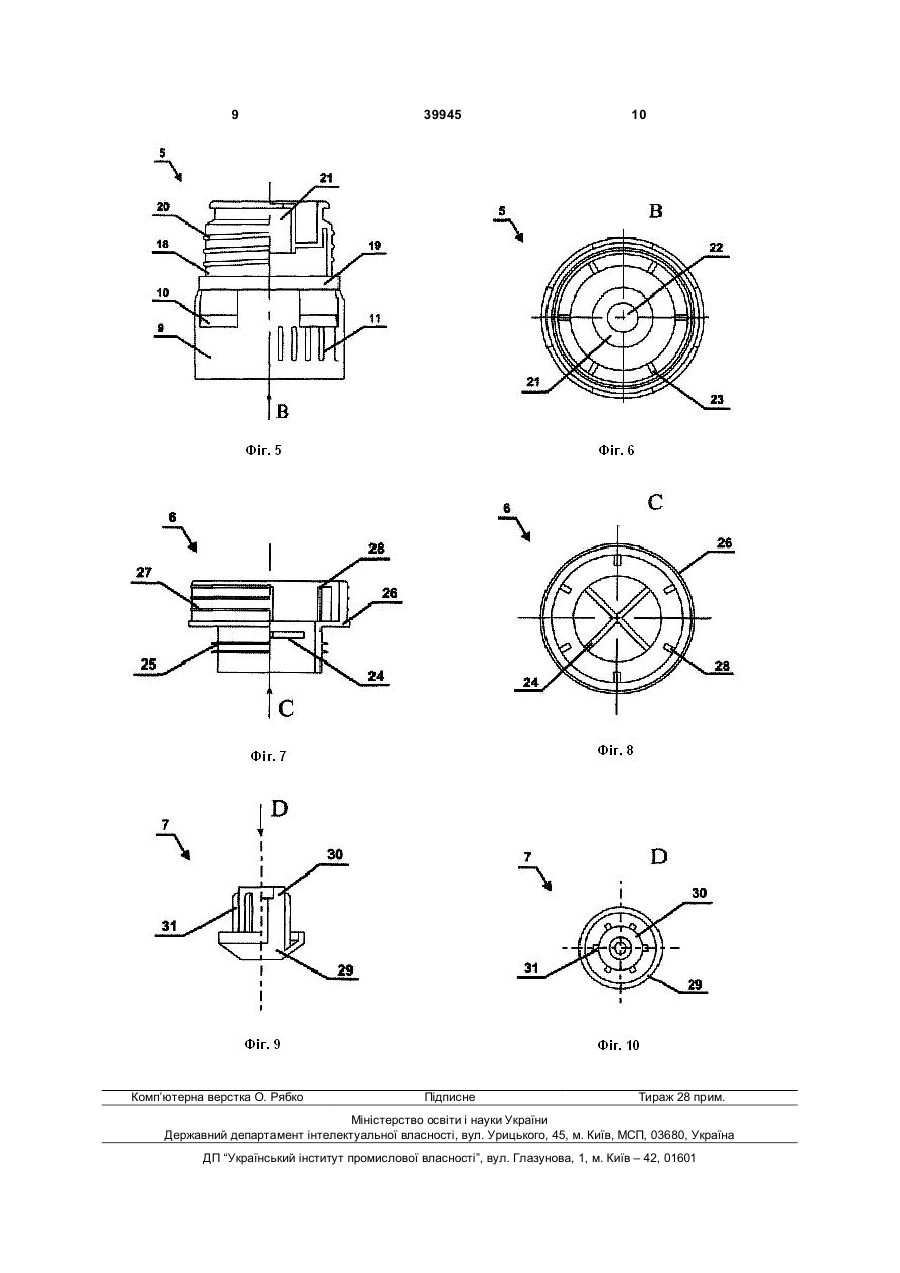

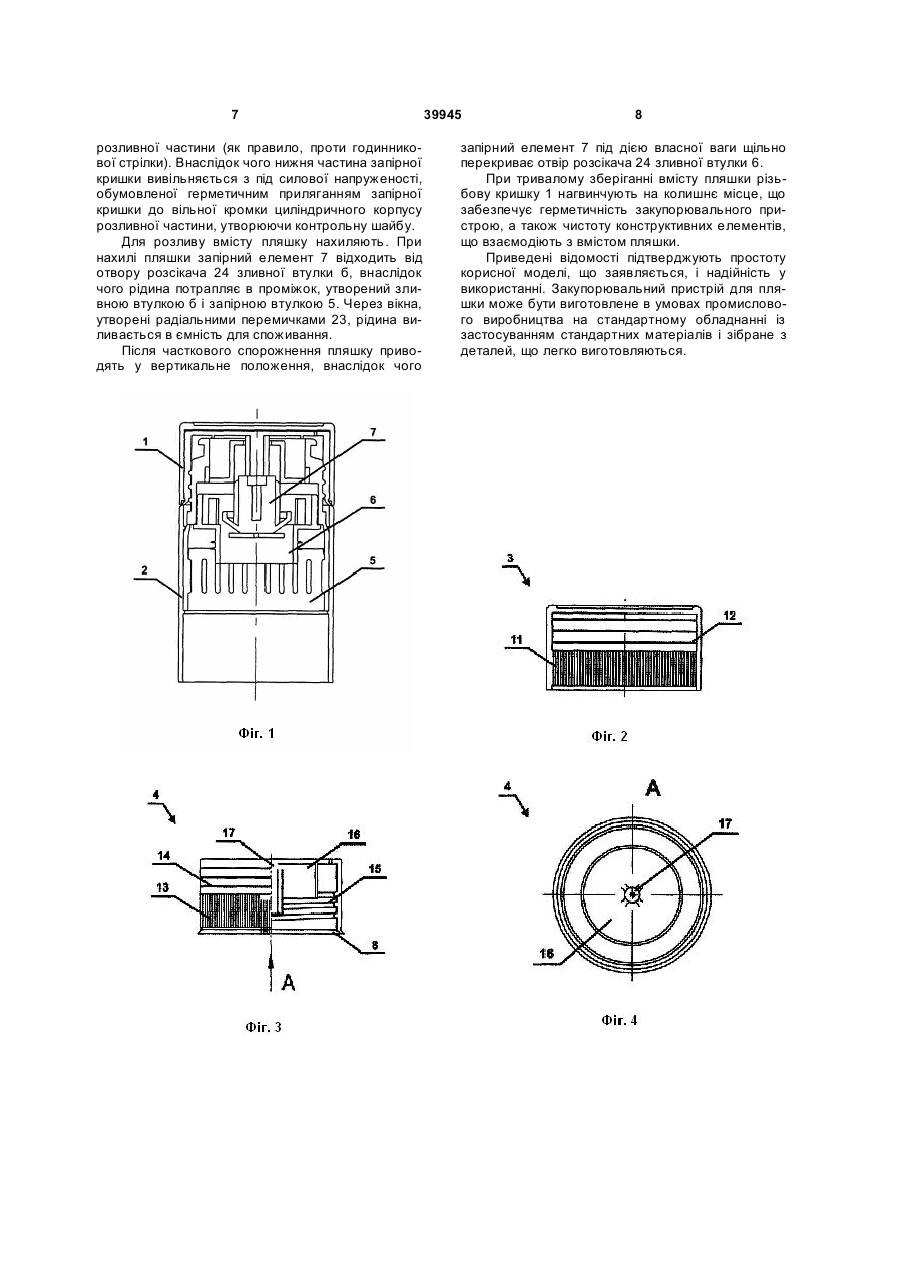

1. Закупорювальний пристрій для пляшки, що містить різьбову кришку (1) і розливну частину (2), причому різьбова кришка (1) складається з нерухомо з'єднаних між собою декоративного ковпачка (3) і запірної кришки (4), розливна частина (2) ви 3 закупорювального пристрою для пляшки від відомих в техніці аналогічних технічних рішень. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. Виконання нижньої частини запірної кришки у вигляді контрольної шайби, дозволяє попередити потенційного споживача про те, що раніше герметичність даної пляшки вже була порушена. Пояснюється це тим, що при першому розпечатуванні пляшки, шляхом розкручування різьбової кришки, нижня частина запірної кришки вивільняється з під силової напруженості, обумовленої герметичним приляганням запірної кришки до вільної кромки циліндричного корпусу розливної частини, утворюючи контрольну шайбу. Надалі, при закручуванні різьбової кришки вивільнена з під силової напруженості контрольна шайба служить для потенційного споживача сигнальним елементом, який попереджає про те, що герметичність даної пляшки раніше була порушена, наприклад, з метою заміни її іншим напоєм. Закупорювальний пристрій для пляшки має й інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках її виконання. У закупорювальному пристрої для пляшки «КШ», відповідно до корисної моделі, запірна втулка додатково має циліндричну спідницю, на бічній поверхні якої виконані прямокутні пелюстки і ущільнювальні вертикальні ребра. Наявність циліндричної спідниці з прямокутними пелюстками дозволяє забезпечити надійне зачеплення закупорювального пристрою до різьбового горлечка пляшки. Наявність ущільнювальних вертикальних ребер дозволяє забезпечити додаткову фіксацію закупорювального пристрою на горличці пляшки, що перешкоджає прокручуванню закупорювального пристрою при його розпечатуванні. Надалі корисна модель пояснюється докладним описом її конструкції і роботи з посиланнями на прикладені креслення. На Фіг.1 зображено закупорювальний пристрій для пляшки, в розрізі. На Фіг.2 зображений декоративний ковпачок, в розрізі. На Фіг.3 зображена запірна кришка, частковий розріз. На Фіг.4 зображена запірна кришка, вид А на Фіг.3. На Фіг.5 зображена запірна втулка, частковий розріз На Фіг.6 зображена запірна втулка, вид В на Фіг.5. На Фіг.7 зображена зливна втулка, частковий розріз. На Фіг.8 зображена зливна втулка, вид С на Фіг.7. На Фіг.9 зображений запірний елемент, частковий розріз. На Фіг.10 зображений запірний елемент, вид D на Фіг.9. 39945 4 Закупорювальний пристрій для пляшки «КШ» складається з різьбової кришки 1 (Фіг.1-4) і розливної частини 2 (Фіг.1). Різьбова кришка 1 складається з нерухомо з'єднаних між собою декоративного ковпачка 3 (Фіг.2), виготовленого з міцної твердої пластмаси, наприклад, з полістиролу або полікарбонату, і запірної кришки 4 (Фіг.3-4), виготовленої з пластичного матеріалу, наприклад, поліетилену або з будь-якого іншого матеріалу з аналогічними властивостями. На внутрішній бічній поверхні декоративного ковпачка 3 у нижньої кромки виконані вертикальні ребра 11, що створюють жолобчастий профіль, а над ними виконані кільцеві виступи 12. На зовнішній бічній поверхні запірної кришки 4 виконані вертикальні ребра 13, що входять в зачеплення з вертикальними ребрами 11, і кільцеві борозни 14, в які входять кільцеві виступи 12 декоративного ковпачка 3. На внутрішній бічній поверхні запірної кришки 4 виконана різьбова направляюча 15, а на торцевій поверхні виконаний глухий запірний патрубок 16, вздовж осі якого виконаний вертикальний штекер 17, який має подовжену, хрестоподібну в поперечному перетині форму. Розливна частина 2 (Фіг.1) виконана у вигляді циліндричного корпусу, що має вільну кромку, з міцної твердої пластмаси, наприклад, з полістиролу або полікарбонату, і складається із запірної втулки 5 (Фіг.1, 5, 6), зливної втулки 6 (Фіг.1, 7, 8) і запірного елементу 7 (Фіг.1, 9, 10). Запірна втулка 5, виготовлена, наприклад, з поліпропілену, виконана у вигляді циліндричного корпусу 18, що має опорний буртік 19, різьбову направляючу 20 на зовнішній бічній поверхні і встановлений усередині уловлювач 21, який забезпечує обмежене поворотно-поступальне переміщення запірного елементу 7. Наявність опорного буртіка 19 забезпечує надійну фіксацію запірної втулки 5 на вільній кромці розливної частини 2. Різьбова направляюча 20, відповідна різьбової направляючої 15 запірної кришки 4, забезпечує герметичне закриття закупорювального пристрою для пляшки. Уловлювач 21, виконаний у вигляді перехідних один в другий циліндричні корпуси з осьовим перепускним отвором 22 у верхній частині, закріплений до бічної поверхні корпусу 18 за допомогою радіальних перемичок 23, що створюють вікна, через які здійснюється виливання вмісту пляшки. При закритому закупорювальному пристрої глухий патрубок 16 запірної кришки 4 входить в проміжок, утворений уловлювачем 21 і бічною поверхнею корпусу 18, а вертикальний штекер 17 щільно входить в осьовий перепускний отвір 22, придавлюючи запірний елемент 7 до осьового отвору, що перехрещується, розсікача 24, перешкоджаючи, таким чином, випаровуванню вмісту пляшки. Зливна втулка б, виготовлена з пластичного матеріалу, наприклад, поліетилену, виконана у вигляді відкритих з двох торцевих сторін і перехідних один в другий циліндра. Усередині нижнього 5 циліндра, що має менший діаметр, встановлений розсікач 24, виконаний у вигляді патрубка з осьовим отвором, що перехрещується, та через яке здійснюється виливання напою, а на зовнішній бічній поверхні виконані ущільнювальні кільцеві виступи 25, що взаємодіють з внутрішньою поверхнею горлечка пляшки. У нижньої кромки циліндра з великим діаметром виконаний опорний буртік 26, на зовнішній бічній поверхні виконані кільцеві виступи 27, а вздовж внутрішньої бічної поверхні виконані вертикальні ребра 28, які служать направляючими для обмеженого поворотно-поступального переміщення запірного елементу 7. Запірний елемент 7, виготовлений з пластичного матеріалу, наприклад, поліетилену, виконаний у вигляді клапана 29 з розташованим зверху хвостовиком 30, на бічній поверхні якого виконані вертикальні ребра 31, що забезпечують осьове переміщення запірного елементу. Клапан 29, виконаний у вигляді переверненого усіченого конуса, у вертикальному положенні перекриває осьовий отвір, що перехрещується, розсікача 24, забезпечуючи герметичність закупорювального пристрою і перешкоджаючи випаровуванню напою. Удосконаленням закупорювального пристрою для пляшки є наступні особливості його конструкції. Нижня частина запірної кришки 4 виконана у вигляді контрольної шайби 8, але при цьому будучи єдиним цілим із запірною кришкою 4. Ефект появи контрольної шайби пояснюється тим, що в заводських умовах, під впливом температурних режимів, при збірці закупорювального пристрою, а саме різьбової кришки і розливної частини відбувається технологічна усадка складової різьбової кришки - запірної кришки, це обумовлено створенням силової напруженості за рахунок щільного прилягання конструктивних елементів. При технологічній усадці зовнішня оболонка різьбової кришки, декоративний ковпачок, і вільна кромка циліндричного корпусу розливної частини не дозволяють запірної кришки вивільнятися. При первинному розпечатуванні, тобто при усуненні зовнішнього навантаження, напруженість на стінки запірної кришки зменшується, унаслідок чого відбувається її вивільнення і запірна кришка відновлює свої розміри і форму. З метою посилення ефекту попередження споживача про фальсифікований продукт запірна кришка 4 може бути виготовлена з пластичного матеріалу контрастного кольору, що виділяється на фоні закупорювального пристрою, наприклад, червоного. Запірна втулка 5 додатково має циліндричну спідницю 9, на бічній поверхні якої виконані прямокутні пелюстки 10 і ущільнювальні вертикальні ребра 11. Закупорювальний пристрій для пляшки збирають таким чином. Запірну кришку 4, що знаходиться в пластичному стані, поміщають в декоративний ковпачок 3, що є формоутворювальною ємністю для запірної кришки 4. 39945 6 Запірний елемент 7 вставляють в зливну втулку б. У вертикальному положенні в закупорювальному пристрої для пляшки запірний елемент 7 під дією власної ваги перекриває своїм клапаном 29 отвір розсікача 24 зливної втулки 6. За рахунок щільного прилягання конічної поверхні клапана 29 забезпечується герметичність пристрою при зберіганні у вертикальному положенні. Далі зливну втулку б вставляють в запірну втулку 5, де за рахунок наявності кільцевих виступів 27 забезпечується їх щільна фіксація. Опорні буртіки 19, 26, будучи обмежувачами, перешкоджають глибокому входженню зливної втулки 6 в запірну втулку 5. Зібрані таким чином елементи вставляють в циліндричний корпус розливної частини 2 і фіксують за допомогою клейового складу або методом термозварки. Далі різьбову кришку 1 нагвинчують на різьбову направляючу 20 запірної втулки 5 розливної частини 2, при цьому штекер 17 входить в осьовий отвір 22 уловлювача 21 запірної втулки 5 і щільно придавлює запірний елемент 7 до осьового отвору, що перехрещується, розсікача 24 зливної втулки 6. В процесі нагвинчування різьбової кришки 1 на запірну втулку 5 створюється силова напруженість, запірна кришка 4, знаходячись в пластичному стані, повторює форму всіх нерівностей внутрішньої поверхні декоративного ковпачка 3 і запірної втулки 5. Наявність кільцевих виступів 12 і вертикальних ребер 11 декоративного ковпачка 3 під дію силового навантаження сприяють формуванню кільцевих борозен 14 і вертикальних ребер 75 на зовнішній бічній поверхні запірної кришки 4. За рахунок взаємного розташування кільцевих борозен і виступів, а також вертикальних ребер забезпечується одночасно горизонтальне і вертикальне замкове зчеплення, яке перешкоджає взаємному прокручуванню запірної кришки 4 і декоративного ковпачка 3. Наявність різьбової направляючої 20 запірної втулки 5 сприяє формуванню різьбової направляючої 15. Зібраний таким чином закупорювальний пристрій встановлюють на горлечко пляшки з напоєм. Наявність опорних пелюсток 10 і ребер 11 жорсткості на бічній поверхні корпусу 18 запірної втулки 5 забезпечує надійне кріплення закупорювального пристрою на горлечку пляшки. Наявність ребер 11 жорсткості запірної втулки 5, а також ущільнювальних кільцевих виступів 25 зливної втулки б дозволяє забезпечити жорстку посадку і щільне прилягання закупорювального пристрою до горлечка пляшки, як зовні горлечка, так і зсередини. Така двостороння фіксація закупорювального пристрою на горличці пляшки перешкоджає його прокручуванню, що в значній мірі збільшує зручність використання. Перед розливом вмісту пляшки різьбову кришку 1 заздалегідь повертають у напрямі відкручування її різьбового з'єднання із запірною втулкою 7 розливної частини (як правило, проти годинникової стрілки). Внаслідок чого нижня частина запірної кришки вивільняється з під силової напруженості, обумовленої герметичним приляганням запірної кришки до вільної кромки циліндричного корпусу розливної частини, утворюючи контрольну шайбу. Для розливу вмісту пляшку нахиляють. При нахилі пляшки запірний елемент 7 відходить від отвору розсікача 24 зливної втулки б, внаслідок чого рідина потрапляє в проміжок, утворений зливною втулкою б і запірною втулкою 5. Через вікна, утворені радіальними перемичками 23, рідина виливається в ємність для споживання. Після часткового спорожнення пляшку приводять у вертикальне положення, внаслідок чого 39945 8 запірний елемент 7 під дією власної ваги щільно перекриває отвір розсікача 24 зливної втулки 6. При тривалому зберіганні вмісту пляшки різьбову кришку 1 нагвинчують на колишнє місце, що забезпечує герметичність закупорювального пристрою, а також чистоту конструктивних елементів, що взаємодіють з вмістом пляшки. Приведені відомості підтверджують простоту корисної моделі, що заявляється, і надійність у використанні. Закупорювальний пристрій для пляшки може бути виготовлене в умовах промислового виробництва на стандартному обладнанні із застосуванням стандартних матеріалів і зібране з деталей, що легко виготовляються. 9 Комп’ютерна верстка О. Рябко 39945 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
