Телескопічна стріла

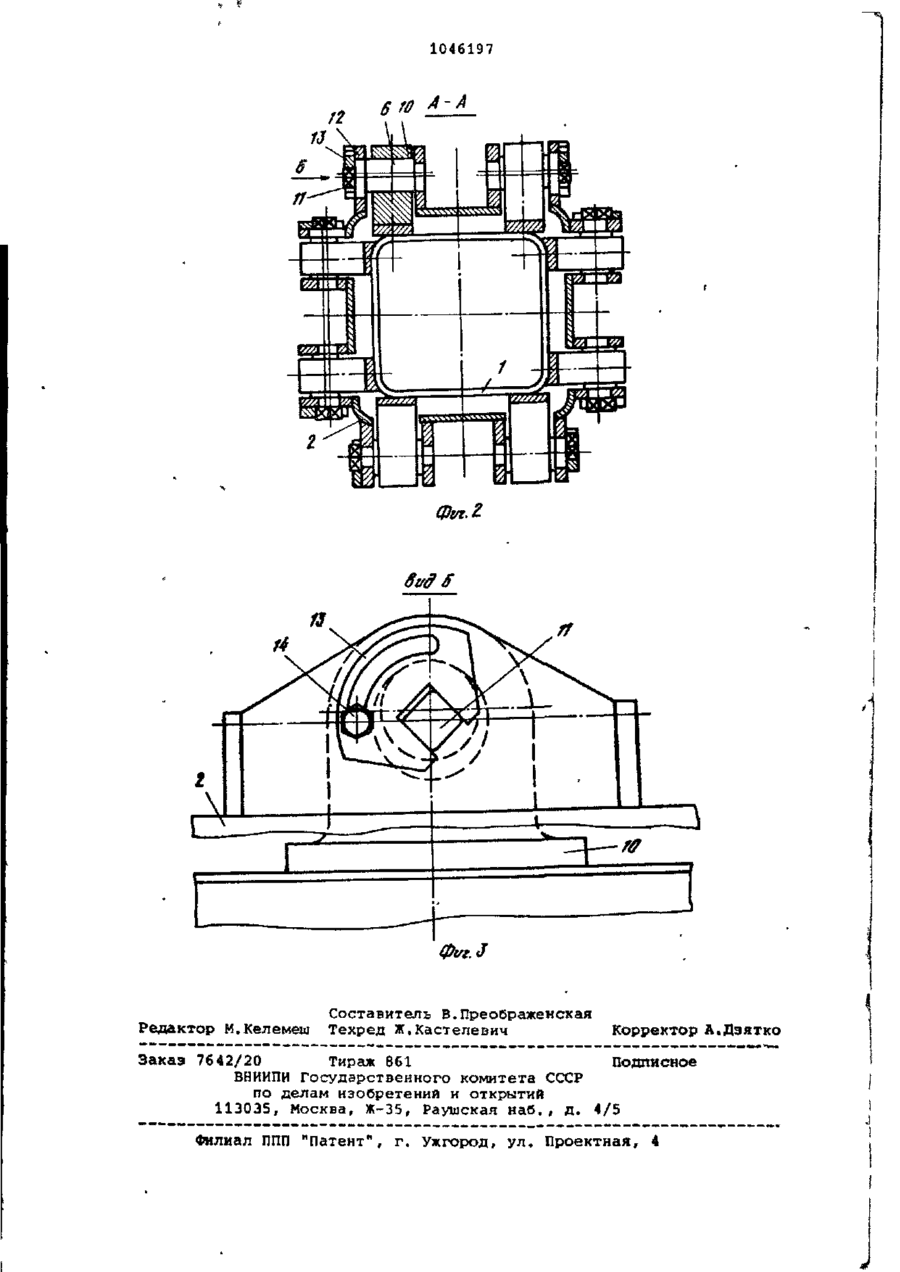

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА, содержащая подвижную секцию и н е подвижную секцию с опорами скольже-' ния, взаимодействующими с подвижной секцией, о т л и ч а ю а д а я с я тем, ч т о , с целью повышения надежности е е работы, опоры скольжения выполнены в виде башмаков, а на неподвижной секции смонтированы кронштейны, в которых п о средством эксцентриковых пальцев у с тановлены упомянутые башмаки с в о з можностью поворота в вертикальной плоскости,при этом каждый эксцентриковый палец снабжен жестко смонтированной на нем шайбой с прорезью для взаимодействия со смонтированным на кронштейне фиксатором. СО • 1 1046197 рической оси поверхности для посадки опоры 6 скольжения, что создает эксцентриситет. Палец 11 крепится к кронштейну 12 с помощьк шайбы 13 и v болта 14. Шайба 13 имеет паз д л я зажима квадратного хвостовика пальца 11 и криволинейную замкнутую прорезь, через которую шайба 13 может быть зафиксирована в различных положениях с помощью крепежного элемента 14 в виде болта к кронштейну 12. Устройство работает следующим образом. Перед началом работы осуществляют регулировку зазоров между опорой 6 скольжения и опорными поверхностями подвижной секции 1. Для этого ослабляют крепление болта 14 и поворачивают шайбу 13 вниз или другую сторону, вращая эксцентриковый палец 11 и выбирая зазор между основанием опоры 6 скольжения и подвижной секцией 1 за счет эксцентриситета. ' После установки необходимого зазора в месте контакта каждой опоры б скольжения с направляющей поверхностью подвижной секции 1 шайбу 13 фиксируют затяжкой болта 14. При работе телескопической стрелы включают механизм 5 выдвижения подвижНа фиг. 1 показана телескопическая стрела, общий вид; на фиг. 2 30 ной секции 1 и она, двигаясь в неподвижной секции 2, опирается на то же, сечение А-А на фиг. 1 (по плоские основания башмаков 10, шаропорам скольжения); на фиг. 3 - коннирное крепление которых на пальструкция опор скольжения. цах 11 позволяет копировать траекТелескопическая стрела содерторию движения подвижной секции 1 жит подвижную 1 и неподвижную 2 сек- 35 и компенсировать неточности, котоции, рабочий орган 3, механизм 4 рые могут быть при изготовлении наклона рабочего органа и механизм 5 телескопической стрелы. выдвижения подвижной секции 1. Для разрушения футеровки металлурПодвижная секция 1 установлена внутри -неподвижной секции 2 на опо- ^« гического агрегата включают механизм 4 наклона рабочего органа, упирают pax скольжения 6. Неподвижная секрабочий орган 3 в футеровку и произция 2 полая, закрыта в задней части водят ее разрушение. Значительные покрышкой 7, шарнирно соединенной с перечные нагрузки,возникающие во механизмом 5 выдвижения подвижной время работы на стреле, передаются секции 1. Неподвижная секция 2 имеет два опорных пояса 8 и 9, каж- 45 на подвижную секцию 1 через опоры б скольжения на опорные пояса 8 и 9 дый из которых имеет по восемь неподвижной секции 2. опор б скольжения, равномерно рас „положенных в горизонтальных и верКрепление башмаков 10 на эксценттикальных плоскостях для восприяриковых пальцах 11 позволяет им тия нагрузок, действующих на теле50 самоустанавливаться плоским основаскопическую стрелу во время работы. нием по плоскостям подвижной секции Опора 6 скольжения выполнена в виде 1. Это приводит к увеличению плобашмака 1О с плоским основанием и" щади нагрузок на все опоры б скольотверстием, через которое башмак 10 жения подвижной секции стрелы и башкрепят с помощью эксцентрикового 55 маков 10, пальца 11 к кронштейнам 12, жестко связанным с неподвижной секцией 2. Таким образом, конструкция телеПалец 11 имеет на одном из концов скопической стрелы повышает надежквадратный хвостовик. Геометриность ее работы, облегчает обслуческая ось опорных поверхностей паль-,- живание при регулировке и настройке ца 11 смещена относительно геометстрелы. Изобретение относится к подъемнотранспортному машиностроению, а именно к телескопическим стрелам кранов. Известна телескопическая стрела, содержащая подвижную секцию и непод- 5 вижную секцию с опорами скольжения, взаимодействуюшиїии с подвижной секцией [їїНедостатком известной телескопической стрелы является низкая на10 дежность ее работы. Цель изобретения - повышение надежности работы стрелы. Для достижения цели з телескопической стреле, содержащей подвижную у$ секцию и неподвижную секцию с опорами скольжения, взаимодействующими с подвижной секцией, опоры скольжения выполнены, в виде башмаков, а на неподвижной секции смонтированы крон20 штейны, в которых посредством эксцентриковых пальцев установлены упомянутые башмаки с возможностью поворота в вертикальной плоскости, при этом каждый эксцентриковый палец снабжен жестко смонтированной на нем 25 шайбой с прорезью для взаимодействия со смонтированным на кронштейне фиксатором. 1046197 Фиг. Z Т4 Редактор М.Келемеш Tf Составитель В.Преображенская Техред Ж.Кастелевич Корректор А.Дэятко Заказ 7642/20 Тираж 861 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
