Вертикально спадаюче жалюзі

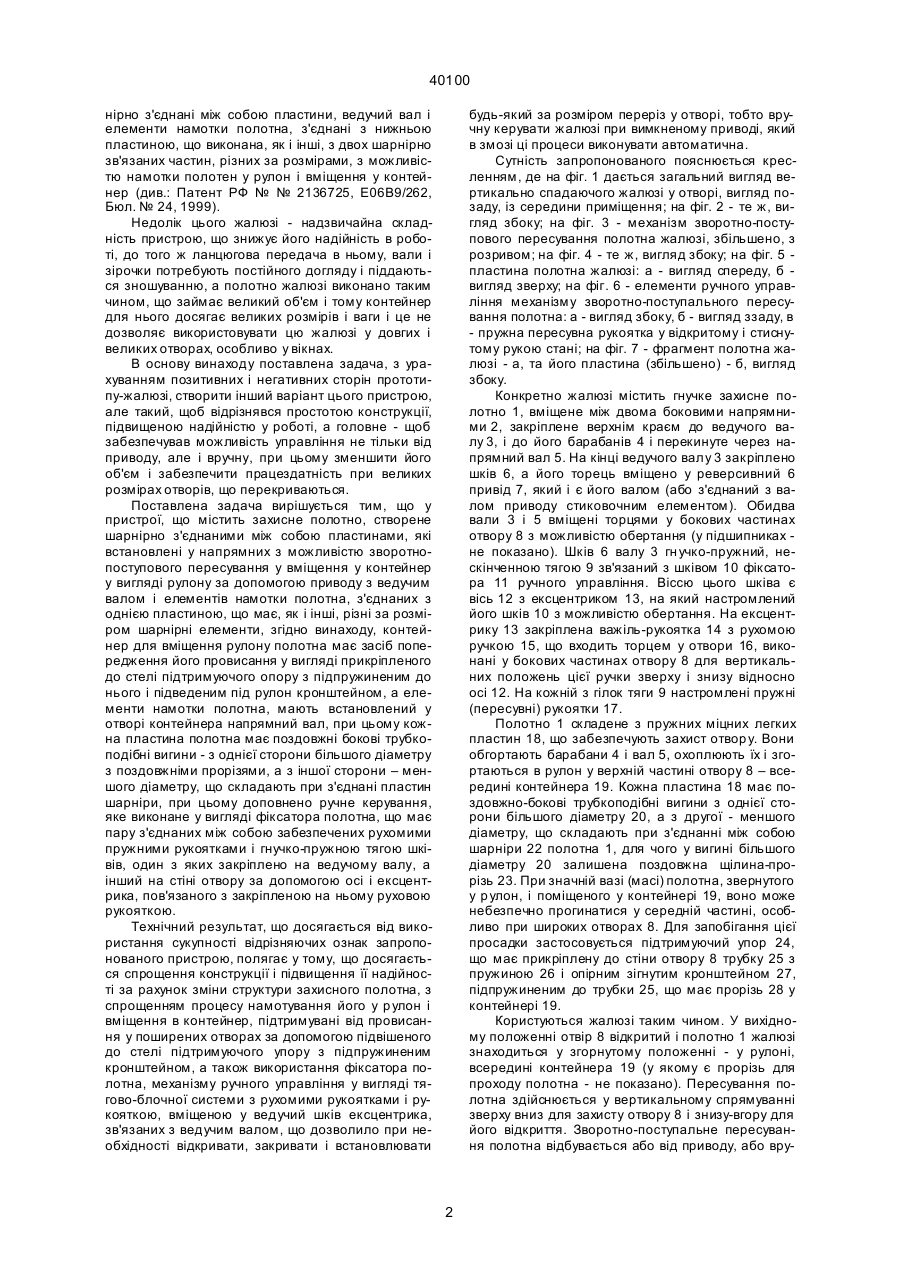

Вертикально спадаюче жалюзі, що містить захисне полотно, створене шарнірно з'єднаними між собою пластинами, які встановлені у напрямних з можливістю зворотно-поступального пересування і вміщення у контейнер у вигляді рулону за допомогою приводу з ведучим валом і елементів намотки полотна, з'єднаних з однією пластиною, що має, як і інші, різні за розміром шарнірні елементи, які відрізняються тим, що контейнер для вміщення ру 40100 нірно з'єднані між собою пластини, ведучий вал і елементи намотки полотна, з'єднані з нижньою пластиною, що виконана, як і інші, з двох шарнірно зв'язаних частин, різних за розмірами, з можливістю намотки полотен у рулон і вміщення у контейнер (див.: Патент РФ № № 2136725, Е06В9/262, Бюл. № 24, 1999). Недолік цього жалюзі - надзвичайна складність пристрою, що знижує його надійність в роботі, до того ж ланцюгова передача в ньому, вали і зірочки потребують постійного догляду і піддаються зношуванню, а полотно жалюзі виконано таким чином, що займає великий об'єм і тому контейнер для нього досягає великих розмірів і ваги і це не дозволяє використовувати цю жалюзі у довгих і великих отворах, особливо у вікнах. В основу винаходу поставлена задача, з урахуванням позитивних і негативних сторін прототипу-жалюзі, створити інший варіант цього пристрою, але такий, щоб відрізнявся простотою конструкції, підвищеною надійністю у роботі, а головне - щоб забезпечував можливість управління не тільки від приводу, але і вручну, при цьому зменшити його об'єм і забезпечити працездатність при великих розмірах отворів, що перекриваються. Поставлена задача вирішується тим, що у пристрої, що містить захисне полотно, створене шарнірно з'єднаними між собою пластинами, які встановлені у напрямних з можливістю зворотнопоступового пересування у вміщення у контейнер у вигляді рулону за допомогою приводу з ведучим валом і елементів намотки полотна, з'єднаних з однією пластиною, що має, як і інші, різні за розміром шарнірні елементи, згідно винаходу, контейнер для вміщення рулону полотна має засіб попередження його провисання у вигляді прикріпленого до стелі підтримуючого опору з підпружиненим до нього і підведеним під рулон кронштейном, а елементи намотки полотна, мають встановлений у отворі контейнера напрямний вал, при цьому кожна пластина полотна має поздовжні бокові трубкоподібні вигини - з однієї сторони більшого діаметру з поздовжніми прорізями, а з іншої сторони – меншого діаметру, що складають при з'єднані пластин шарніри, при цьому доповнено ручне керування, яке виконане у вигляді фіксатора полотна, що має пару з'єднаних між собою забезпечених рухомими пружними рукоятками і гнучко-пружною тягою шківів, один з яких закріплено на ведучому валу, а інший на стіні отвору за допомогою осі і ексцентрика, пов'язаного з закріпленою на ньому руховою рукояткою. Технічний результат, що досягається від використання сукупності відрізняючих ознак запропонованого пристрою, полягає у тому, що досягається спрощення конструкції і підвищення її надійності за рахунок зміни структури захисного полотна, з спрощенням процесу намотування його у р улон і вміщення в контейнер, підтримувані від провисання у поширених отворах за допомогою підвішеного до стелі підтримуючого упору з підпружиненим кронштейном, а також використання фіксатора полотна, механізму ручного управління у вигляді тягово-блочної системи з рухомими рукоятками і рукояткою, вміщеною у ведучий шків ексцентрика, зв'язаних з ведучим валом, що дозволило при необхідності відкривати, закривати і встановлювати будь-який за розміром переріз у отворі, тобто вручну керувати жалюзі при вимкненому приводі, який в змозі ці процеси виконувати автоматична. Сутність запропонованого пояснюється кресленням, де на фіг. 1 дається загальний вигляд вертикально спадаючого жалюзі у отворі, вигляд позаду, із середини приміщення; на фіг. 2 - те ж, вигляд збоку; на фіг. 3 - механізм зворотно-поступового пересування полотна жалюзі, збільшено, з розривом; на фіг. 4 - те ж, вигляд збоку; на фіг. 5 пластина полотна жалюзі: а - вигляд спереду, б вигляд зверху; на фіг. 6 - елементи ручного управління механізму зворотно-поступального пересування полотна: а - вигляд збоку, б - вигляд ззаду, в - пружна пересувна рукоятка у відкритому і стиснутому рукою стані; на фіг. 7 - фрагмент полотна жалюзі - а, та його пластина (збільшено) - б, вигляд збоку. Конкретно жалюзі містить гнучке захисне полотно 1, вміщене між двома боковими напрямними 2, закріплене верхнім краєм до ведучого валу 3, і до його барабанів 4 і перекинуте через напрямний вал 5. На кінці ведучого валу 3 закріплено шків 6, а його торець вміщено у реверсивний 6 привід 7, який і є його валом (або з'єднаний з валом приводу стиковочним елементом). Обидва вали 3 і 5 вміщені торцями у бокових частинах отвору 8 з можливістю обертання (у підшипниках не показано). Шків 6 валу 3 гн учко-пружний, нескінченною тягою 9 зв'язаний з шківом 10 фіксатора 11 ручного управління. Віссю цього шківа є вісь 12 з ексцентриком 13, на який настромлений його шків 10 з можливістю обертання. На ексцентрику 13 закріплена важіль-рукоятка 14 з рухомою ручкою 15, що входить торцем у отвори 16, виконані у бокових частинах отвору 8 для вертикальних положень цієї ручки зверху і знизу відносно осі 12. На кожній з гілок тяги 9 настромлені пружні (пересувні) рукоятки 17. Полотно 1 складене з пружних міцних легких пластин 18, що забезпечують захист отвор у. Вони обгортають барабани 4 і вал 5, охоплюють їх і згортаються в рулон у верхній частині отвору 8 – всередині контейнера 19. Кожна пластина 18 має поздовжно-бокові трубкоподібні вигини з однієї сторони більшого діаметру 20, а з другої - меншого діаметру, що складають при з'єднанні між собою шарніри 22 полотна 1, для чого у вигині більшого діаметру 20 залишена поздовжна щілина-прорізь 23. При значній вазі (масі) полотна, звернутого у р улон, і поміщеного у контейнері 19, воно може небезпечно прогинатися у середній частині, особливо при широких отворах 8. Для запобігання цієї просадки застосовується підтримуючий упор 24, що має прикріплену до стіни отвору 8 трубку 25 з пружиною 26 і опірним зігнутим кронштейном 27, підпружиненим до трубки 25, що має прорізь 28 у контейнері 19. Користуються жалюзі таким чином. У вихідному положенні отвір 8 відкритий і полотно 1 жалюзі знаходиться у згорнутому положенні - у рулоні, всередині контейнера 19 (у якому є прорізь для проходу полотна - не показано). Пересування полотна здійснюється у вертикальному спрямуванні зверху вниз для захисту отвору 8 і знизу-вгору для його відкриття. Зворотно-поступальне пересування полотна відбувається або від приводу, або вру 2 40100 чну, від р укоятки ручного управління. Для опускання полотна реверсійний привід 7 включають так, щоб вал 3 з барабаном 4 обертались проти часової стрілки. При цьому полотно 1 подається з контейнера 19 в отвір 8 і далі через напрямні 2 - вниз до упору в його нижню частину. Завернення перекриття отвору 8 здійснюється відключенням приводу 7 (або кнопковим, або електричним реле). Перегинання полотна 1 у контейнері 19 і на валу 5 забезпечується шарнірами 22 що є у стиках пластин 18. Відкриття отвору 8 здійснюється включенням у роботу приводу 7 з обертанням вала 3 у зворотному напрямку - за часовою стрілкою. З обертанням вала 3 і його барабанів 4 полотно 1 піднімається вгору по напрямних 2 і намотується у вигляді спіралі на ці опори у рулон, що вміщується в контейнер 19. Зупинка приводу - тими ж, вище зазначеними, засобами. Вручн у процеси зворотно-поступального пересування полотна при відкритті і закритті отвору 8 здійснюється аналогічним чином завдяки ручному управлінню при діях руками на фіксатор 11. При роботі від приводу 7 цей фіксатор був відключений. Рукоятка 14 була повернута вниз у положення "відключено" і її ручка 15 входила у виконаний в стіні нижній отвір 16, в силу чого нижній шків 10 був ексцентриком 13 припіднятим і тяга 9 послаблена. Це не створювало перешкод для обертання вала 3, підключеного до приводу 7. Для ручного управління цю рукоятку 14 переводять у верхнє положення "включено" і стопорять її у вер хньому отворі 16 шляхом вводу в нього торця ручки 15. При цьому, в силу спрацювання ексцентрика 13 шків 10 опускається вниз і натягує тягу 9, яка при обхваті верхнього шківу 6 входить у щільне зчеплення з ним. В цьому випадку при пересуванні гнучкої тяги обертається вал 3, що і призводить до дії відкривання і перекриття отвору 8. Пересування ж гнучкої тяги 9 у цьому випадку від бувається за допомогою захвату руками рукояток 17 і виконання ними поперемінних тягових рухів звер ху-вниз. При русі вгор у кожна рукоятка пересувається вільно по тязі 9, а при русі вниз вона стискається, сплющується, щільно охоплює тягу 9 і подає її ланку вниз (друга ланка у цей час подається вгору протилежною рукояткою). Після закінчення тягового руху захва т рукоятки 17 послаблюється і вона подається рукою вгору для чергового захвату і тяги вниз. Такими перемінними рухами вгору полотно 1 і піднімається, і опускається при зміні напрямку обертання вала 3. Полотно можна зафіксувати на різній стадії перекриття. Для цього користуються фіксатором 11, діючи на його рукоятку 14 через ексцентрик 13, натягують тягу 9 і гальмують шків 6, попередньо відключивши привід 7, або при роботі вручну, призупинивши пересування рукояток 17. Призначення і принцип дії підтримуючого упору 24 очевидний з фіг. 1, 2, 3, 4 - при збільшенні маси рулону полотна 1 в кінці його намотки радіус його збільшується, а стискання пружини 26 при цьому зростає, і навпаки, що забезпечує регулювання підтримуючих з усиль цього упору при різноманітних фазах відкриття і закриття отвору 8. Технічною перевагою запропонованого пристрою у порівнянні з прототипом є те, що досягнута можливість використання жалюзі і при відсутності енергопостачання для приводу завдяки ручному управлінню, що здобуто за рахунок застосування запропонованої конструкції поворотного фіксатора ручного управління. До того ж, досягається можливість перекриття жалюзі широких отворів, що забезпечується підтримуючим упором (упорами). Вважаємо, що такі жалюзі нескладні за устроєм і зручні у користуванні, незалежно від наявності енергоносіїв, будуть дуже вчасно для сучасних бізнесменів у різних промислових і торгівельних об'єктах, особливо розміщених у великих будівлях. Фіг. 1 Фіг. 2 3 40100 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
