В’яжуче

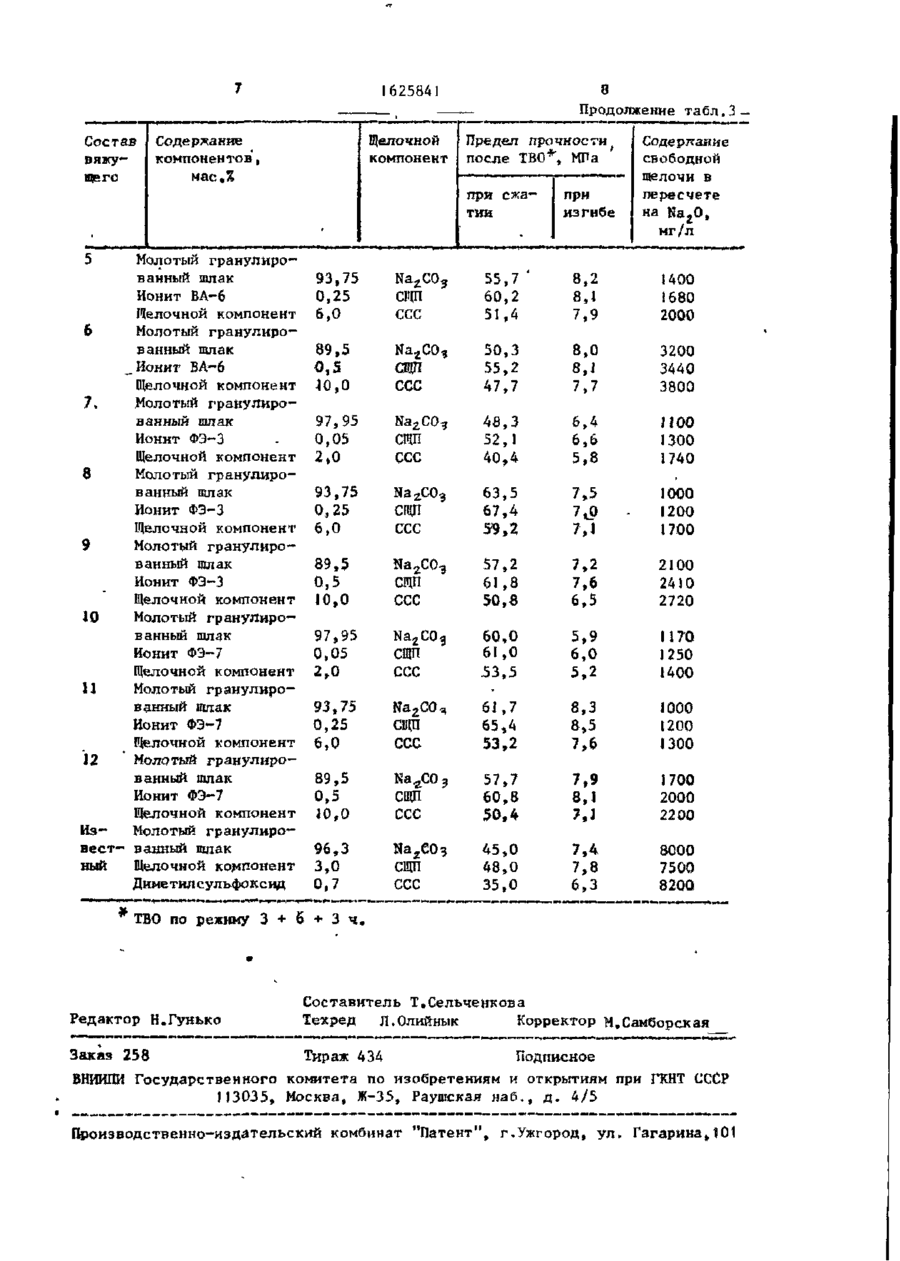

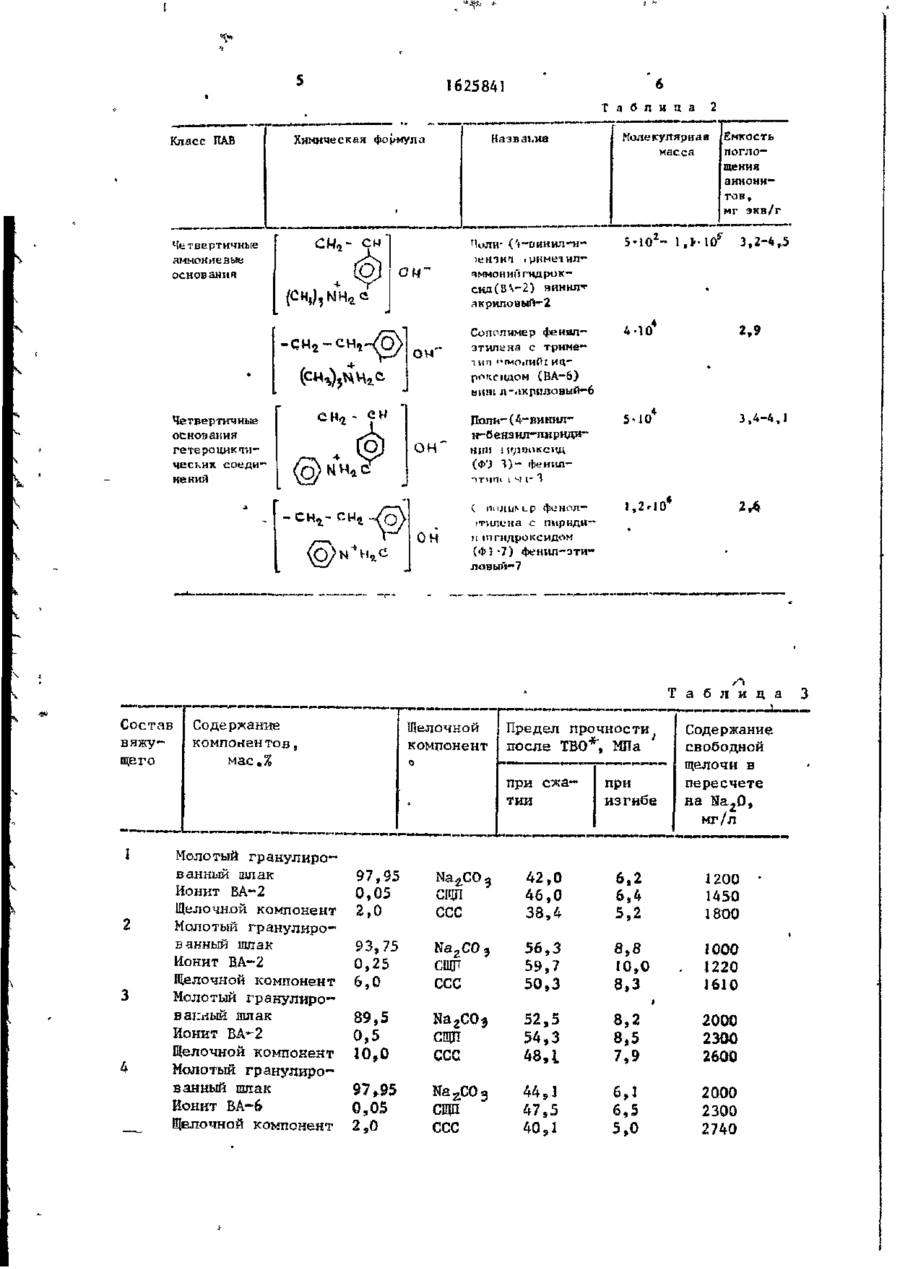

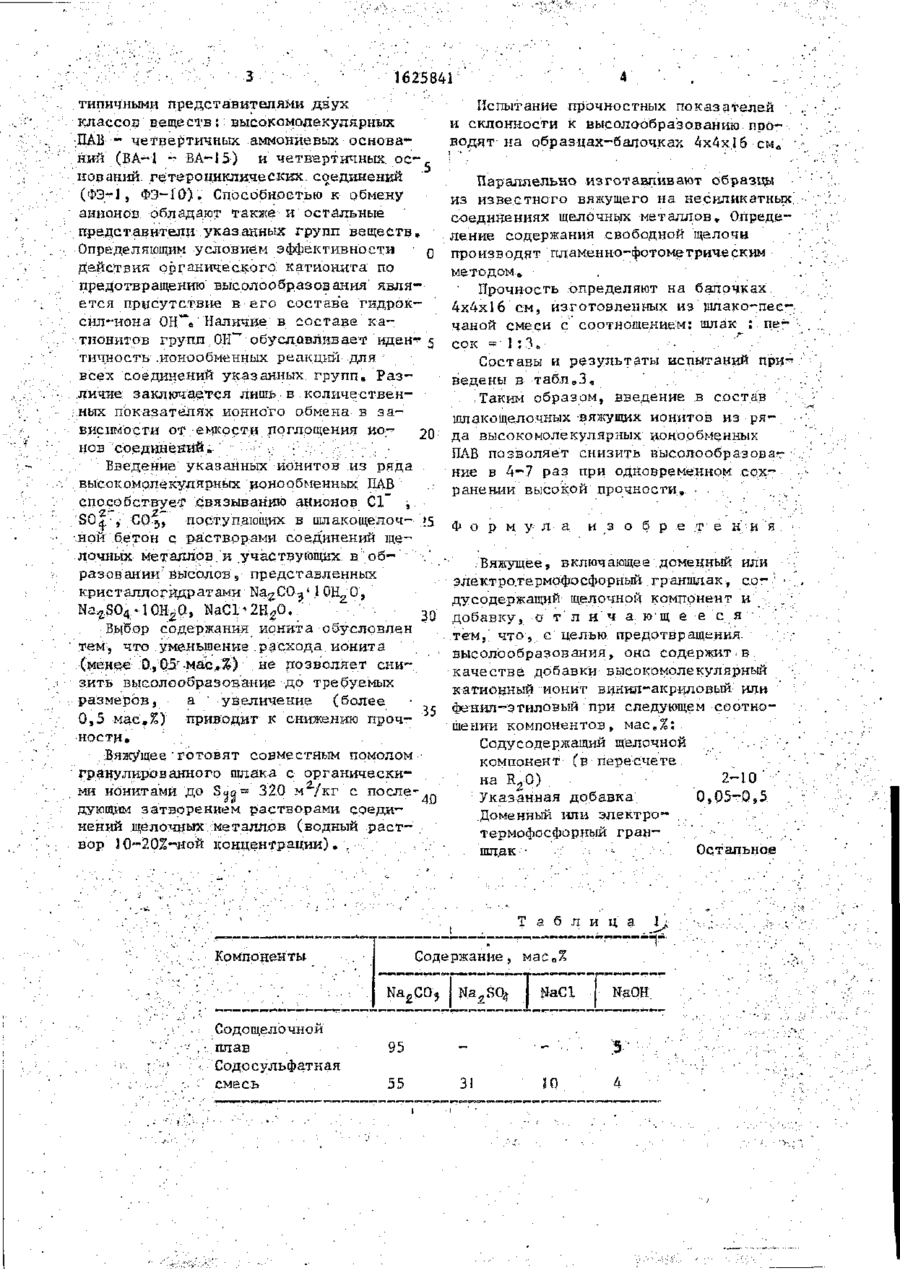

Изобретение относится к промышленности строительных материалов и может быть использовано1 при изготовлении бетонов и растворов на шлакощелочных вяжущих. Цель изобретения предотвращение высолообразования. Вяжущее содержит, мас.%: содусодержащий щелочной компонент (в пересчете на R 2 0) 2 - Ю ; высокомолекулярный катионный винил-акриловый или фенил-* этиловый ионит 0 , 0 5 - 0 , 5 ; доменный или электротермофосфорный граншлак остальное. Вяжущее обеспечивает прочность при сжатии 40,4-61,7 МПа, при изгибе 5,2-8,5 МПа, содержание с в о бодной щелочи (по R 2 0) 10003800 мг/л. 3 табл. лочной плав и содосульфатную смесь, которые образуются при термическом разложении щелочесодержащих органических соединений. Химический состав щелочных компонентов представлен в т а б л . і . В качестве ионитов используют представители ряда высокомолекулярных катионных ионообменных поверхностно-активных веществ ПАВ: ВА-2, ЪА-6, ФЭ-3, ФЭ-7, характеристики которых приведены в т а б л в 2 . Данные вещества являются водорастворимыми полиэлектролитами и представлены смесью полимеров с п=500-1000. Используемые в примерах ВКПАВ (ЬА-2, ВА-6, ФЭ-3, ФЗ-7) являются (Л СП 1625841 типичными п р е д с т а в и т е л я м и .Д5ух к л а с с о в в е щ е с т в : высокомолекулярных • А - четвертичных аммониевых о с н о в а ДВ ний (ВА-1 - ВА-15) к четвертичных, оснований, г е т е р о ц и к л и ч е с к и х , соединений (ФЭ-1, ФЭ-10). Способностью к обмену анионов обладают также и остальные п р е д с т а в и т е л и указанных групп веществ, Определяющим условием эффективности • д е й с т в и я органического, к а т и о н и т а по предотвращению выеолообразования' являе т с я п р и с у т с т в и е в его с о с т а в е гидроксил-иона о н " в Наличие в с о с т а в е к а тионитов групп.ОН"" о б у с л о в л и в а е т идентичность .ионообменных реакций д л я в с е х соединений указанных г р у п п . Р а з личие з а к л ю ч а е т с я лишь в к о л и ч е с т в е н ных п о к а з а т е л я х ионного обмена в з а висимости от -емкости поглощения и о 20 нов СОедИНеНИИ»- • .; : Л . '''• '. • Введение указанных -йо'нитов и з р я д а высокомолекулярных ионообменных ПАВ с п о с о б с т в у е т 'связыванию анионов С1 ; SO^.-, СО 5, поступающих в шлакощелоч•ной бетон с р а с т в о р а м и соединений щ е лочных м е т а л л о в . и .участвующих в'об—" р а з о в а я и и в ы с о л о в s представленных к р и с т а л л о г и д р а т а м и Na^CO^' 1 QILO, 2O зо Выбор содержания ионита обусловлен т е м , что у м е н ь ш е н и е . р а с х о д а и о н и т а (менее 0,0.5'-мас.,%)- не п о з в о л я е т с н и з и т ь в ы с о л о о б р а з о в а н и е д о требуемых размеров, а ' увеличение (более 0 , 5 ма.с о %) приводит к снижению п р о ч ности,, Вяжущее'готовят совместным помолом гранулированного шлака с о р г а н и ч е с к и ми попитами до S 4 q = 320 м / к г с после40 дующим з а т в о р е н и е м р а с т в о р а м и с о е д и нений щелочных м е т а л л о в (водный р а с т вор 10-20%-ной к о н ц е н т р а ц и и ) . . . Испытание прочностных показателей \ и склонности к высолообразованию проводят на образцах-балочках 4x4x16 см а Параллельно изготавливают образцы • из известного вяжущего на несиликатных^ соединениях щелочных металлов. Определение содержания свободной щелочи производят пламенно-фотометрическим методом» Прочность определяют на балочках. 4x4x16 см, изготовленных из шлако-пес-. чаной смеси с соотношением: шлак : песок = 1 ; З» Составы и результаты испытаний при-' ведены в табл в 3„ ' Таким образом, введение в состав шлакоще.лочных вяжущих ионнтов из ряда высокомолекулярных ионообменных П В позволяет снизить высолообразоват А ниє в 4-7 раз при одновременном сохранении высокой прочности, • . Ф о р м у л а и з о б р е т е н и я .Вяжущее, включающее доменный или электро.термрфосфорный граншлак, с о - 1 • дусодержащий щелочной компонент и .• добавку, о т л и ч а. ющ е е с я : . тем,' что,, с целью предотвращения, высолообразования, оно содержит-в качестве добавки высокомолекулярный катионный ионит винил-акриловый или фенил-этиловый при следующем соотношении компонентов, мас в %: Содусодержащий щелочной . . . . •' . компонент (в пересчете •. • . '• на R 2 0 ) 2-10 Указанная д о б а в к а 0,05-0 s 5 Доменный и л и электротермофосфорный г р а н ШЛДК • :" • Т а б л и ц а Компоненты. Содержание, мас о % Na 2 CO 3 Содощелочной плав . Содосульфатная смесь Ka^SO 4 95 55 31 NaCl Остальное • ~ NaOH. \ i 1625841 Т а б л и а а Класс ПАВ Название Химическая формула 2 Молекулярная масса • Емкость поглощения анионигов. мг экв/г 5 - Ю 2 - I, * -105" Четвертичные аммониевые основания 3,2-4,5 і ріімеіил ОН" ЧММОНИҐІ ГИДрОК скд(В\-2) ниннл-f акриловый-2 Сополимер фенилэтил^на с триме он' 4-Ю 2,9 5-10 3,4-4,1 ТІЇП " Г М О І І Н Й І И Ц рокеїщом (ВА-6) ниш л-.триловый—6 Поли-(4-Еииилн-6 енэ ил-гшрндй Четвертичные основания гетероцикчичес^их соединений он г С пилим-р фенолітнлина с пирндим тгидроксидом (ФЇ-7) фенил-этиловый—7 Т а б л и ц а Состав вяжущего Щелочной компонент Предел прочности после ТВО*, МПа Содержание свободной щелочи в пересчете на Na 2 0, мг/л о при сжатии Молотый гранулированный шлак 97,95 Ионит ВА-2 0,05 Щелочной компонент 2,0 Молотый гранулированный шпак 93,75 Ионит ВА-2 0,25 Щелочной компонент 6,0 Молотый гранулированный шлак 89,5 Ионит ВА~2 0,5 Щелочной компонент 10,0 Молотый гранулированный шлак 97*95 Ионит ВА-6 0,05 Щелочной компонент 2,0 при изгибе Na^CO g С П Щ ССС 42,0 46,0 38,4 6,2 6,4 5,2 Ка2С0 з ССС 56,3 59,7 50,3 8,8 10,0 8,3 Ка 2 СО 3 52,5 СЩП 1200 1450 18О0 . * І 000 1220 1610 ССС 54,3 48, і 8,2 8,5 7,9 2000 2300 2600 Ыа2С03 С П Щ ССС 44 5 3 47 5 5 40,1 6,1 6,5 5,0 2000 2300 2740 СЩП 3 8 Продолжение табл.З 62584 Состав вяжущего Содержание компонен т о в , мас,% Щелочной компонент Предел про чности после ТВО*, МПа , • — • • при сжатии Молотый гранулированный шлак Ионит ВА-6 Щелочной компонент Молотый гранулиро6 ванный шлак _ Ионит ВА-6 Щелочной компонент Колотый гранулиро7. ванный шлак Ионит ФЭ-3 Щелочной компонент 8 Молотый гранулирован ный пшак Ионит ФЭ-3 Щелочной компонент 9 Молотый гранулированный шлак Ионит ФЭ-3 Щелочной компонент 10 Молотый гранулированный шлак Ионит ФЭ-7 Щелочной компонент Молотый гранулироИ ванный шлак Ионит ФЭ-7 Щелочной компонент 12 Молотый гранулированный шлак Ионит ФЭ—7 Щелочной компонент ИзМолотый гранулировест- ванный шлак ный Щелочной компонент Диметилсульфоксид изгибе при Содеркаиие свободной щелочи в пересчете на Na 2 0, мг/л 3 93,75 0,25 Na z C0 3 55,7 60,2 51,4 8,2 8,1 7,9 1400 1680 20Q0 89,5 0,5 40,0 Na z C0, 8,0 сщп ССС 50,3 55,2 47,7 7,7 3200 3440 3800 97,95 0,05 2,0 Na^COg С1ЧП ССС 48,3 52,1 40,4 6,4 6,6 5,8 1100 1300 1740 93,75 0,25 6,0 Na z C0 3 63,5 67,4 59,2 7,5 7»9 7,1 1000 1200 1700 89,5 Na 2 C0 3 57,2 61,8 ССС 50,в 7,2 7,6 6,5 2100 2410 2720 97,95 0,05 Ыа2С0з 2,0 ССС 60,0 61,0 53,5 61,7 65,4 53,2 5,9 6,0 5,2 1170 1250 1400 8,3 8,5 7,6 1000 1200 1300 57,7 60,8 50,4 7,9 8,1 7,1 1700 2000 2200 45,0 48,0 35,0 7,4 7,8 6,3 8000 7500 82OQ 6,0 0,5 10,0 С П Щ ССС С П Щ ССС сщп сщп 93.75 0,25 6,0 Na 2 C0 4 89,5 Ка г СО 3 0,5 С П Щ ССС 40,0 С П Щ ССС 96,3 Na z C03 3,0 0,7 сщп ССС ТВО по режиму 3 + 6 + 3 ч, Редактор Н.Гунько Составитель Т.Сельченкова Техред Л.Олийнык Корректор М.Самборская Заказ 258 Тираж 434 Подписное В И П Государственного комитета по изобретениям и открытиям при Г Н СССР НИИ К Т 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,, 101
