Коротколанковий механізм
Номер патенту: 40208
Опубліковано: 16.07.2001
Автори: Владіміров Едуард Олександрович, Роганов Лев Леонідович, Шоленінов Владислав Євгенович
Формула / Реферат
Коротколанковий механізм, який складається з ланок у формі кругових циліндрів і призм, бокові поверхні яких утворюють між собою і стояком нижчі кінематичні пари, який відрізняється тим, що вихідна ланка виконана у формі циліндра радіусом r2 з ексцентрично розташованим на відстані l циліндричним вирізом радіусом r1, бокові поверхні яких є елементами нижчих кінематичних пар відповідно зі стояком і другою рухливою ланкою, які зв'язані співвідношенням r2> r1+l.
Текст

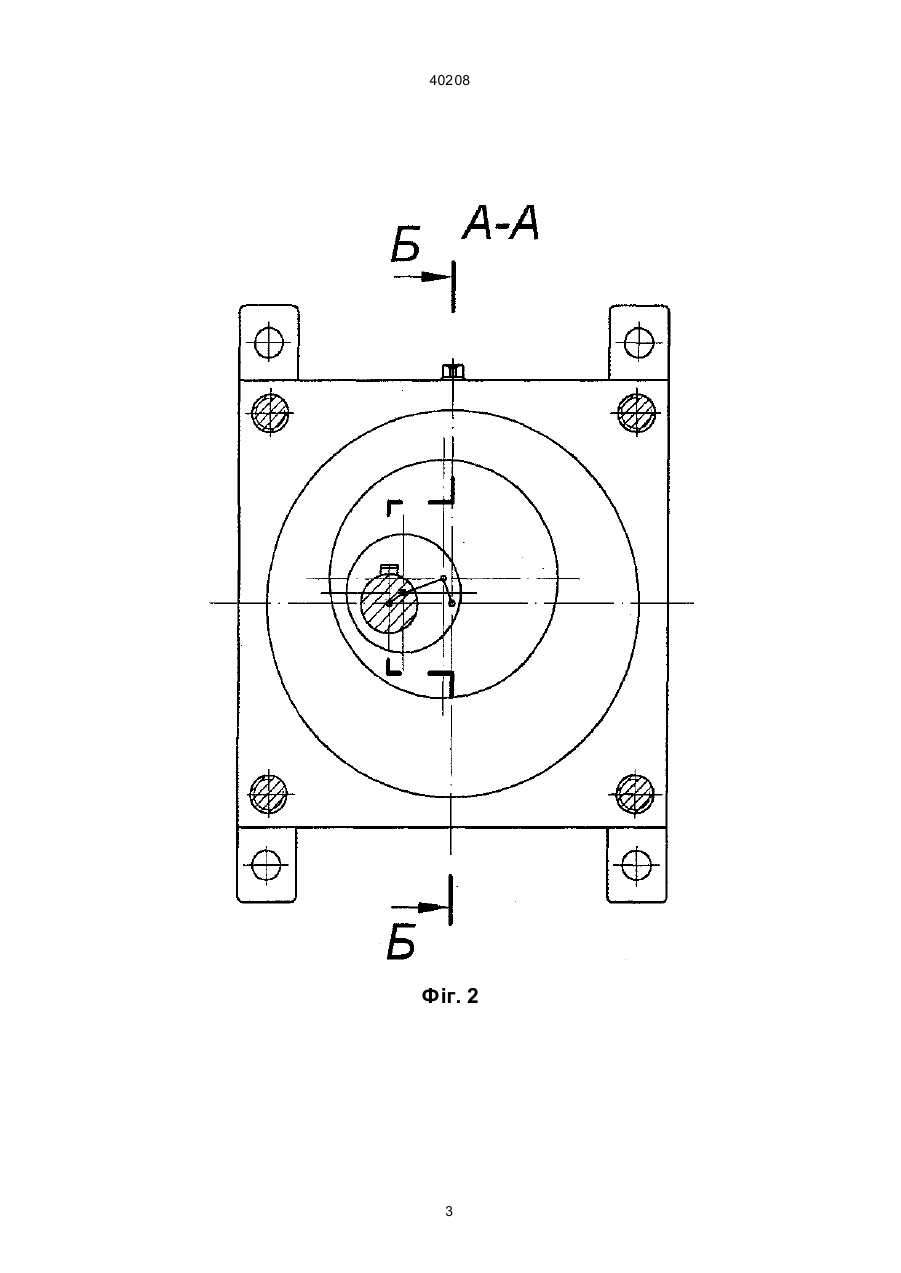

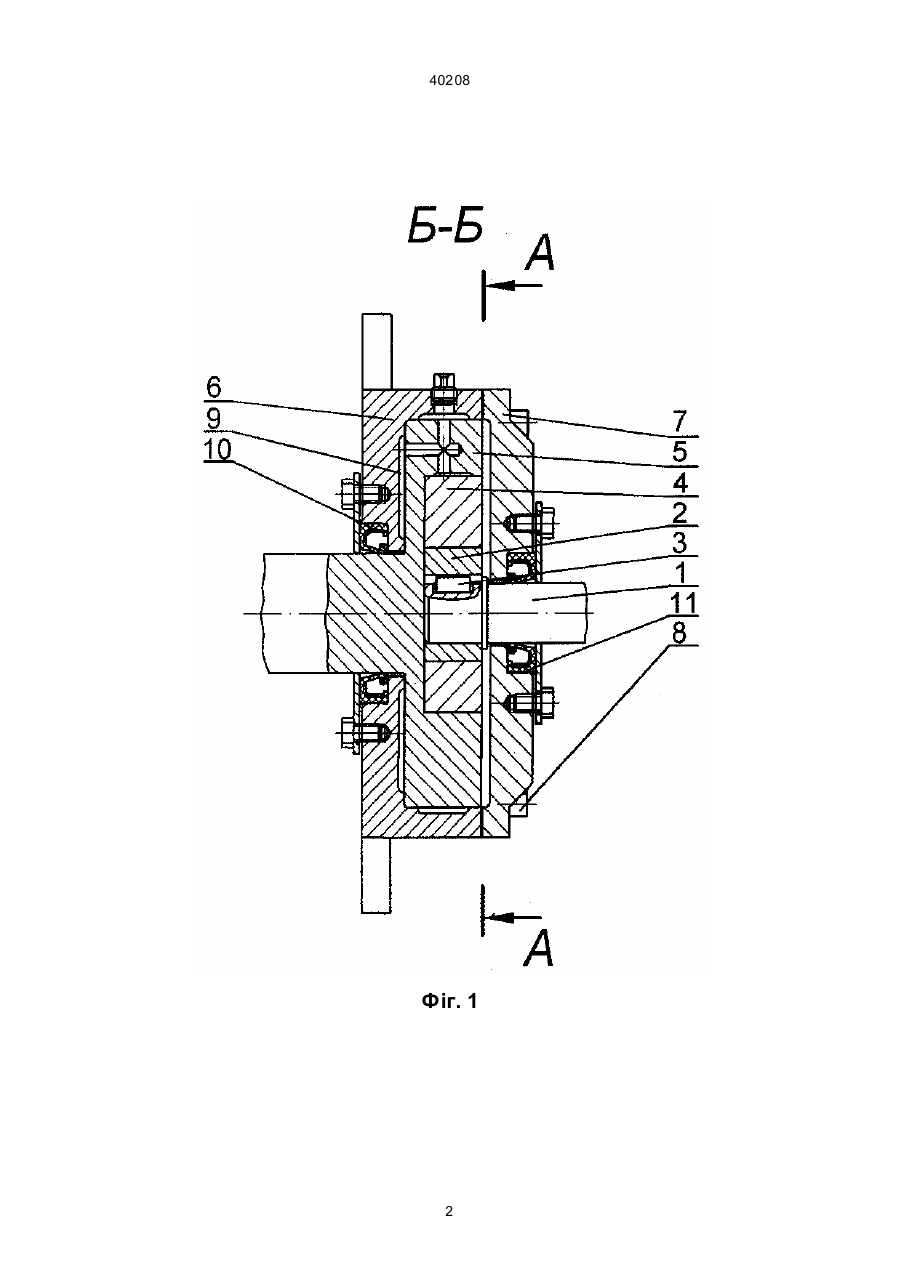

Коротколанковий механізм, який складається з ланок у формі кругових циліндрів і призм, бокові поверхні яких утворюють між собою і стояком нижчі кінематичні пари, який відрізняється тим, що вихідна ланка виконана у формі циліндра радіусом r2 з ексцентрично розташованим на відстані ℓ циліндричним вирізом радіусом r1, бокові поверхні яких є елементами нижчих кінематичних пар відповідно зі стояком і другою рухливою ланкою, які зв'язані співвідношенням r2>r1+ℓ. (19) (21) 2000105732 (22) 10.10.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Роганов Лев Леонідович, Владіміров Едуард Олександрович, Шоленінов Владислав Євгенович (73) Донбаська державна машинобудівна академія, UA 40208 Фіг. 1 2 40208 Фіг. 2 3 40208 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюShort-link mechanism
Автори англійськоюRohanov Lev Leonidovych, Vladimirov Eduard Oleksandrovych, Sholeninov Vladyslav Yevhenovych
Назва патенту російськоюКороткозвенный механизм
Автори російськоюРоганов Лев Леонидович, Владимиров Эдуард Александрович, Шоленинов Владислав Евгеньевич
МПК / Мітки
МПК: F16H 21/40
Мітки: механізм, коротколанковий
