Вулканізатор для місцевого ремонту пневматичних шин

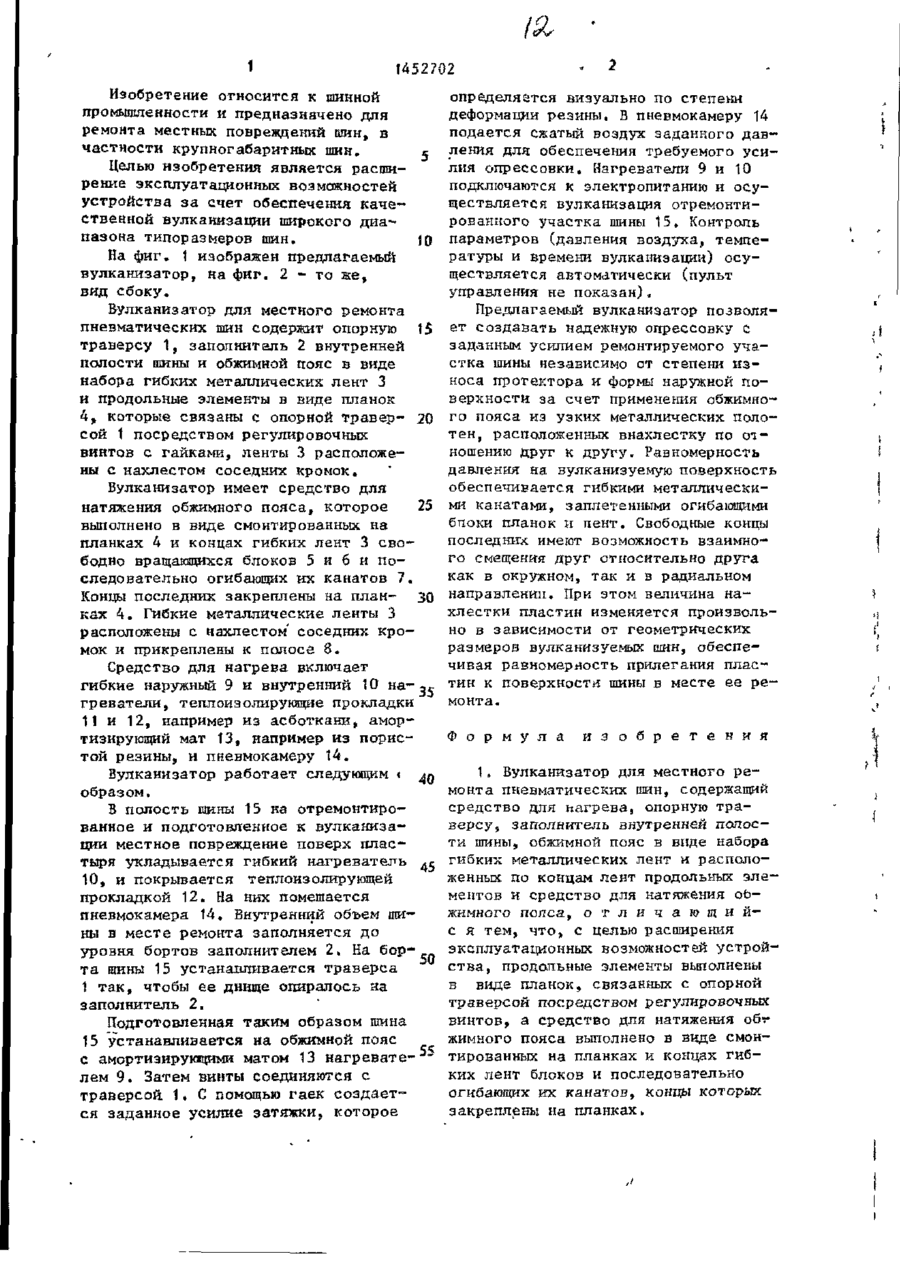

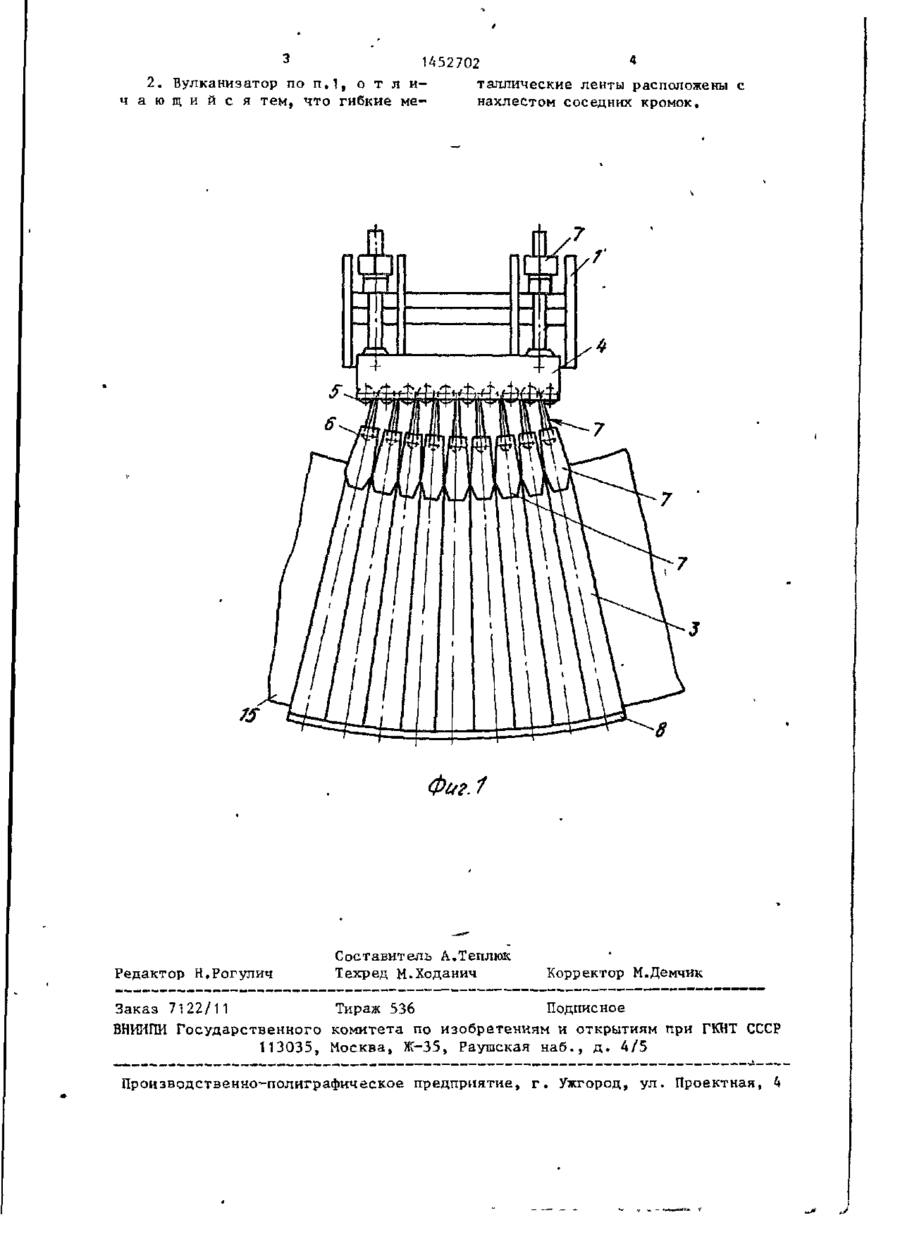

Изобретение относится к шинной промышленности и предназначено для ремонта местных повреждений шин, в частности крупногабаритных. Цель изобретения - расширение эксплуатационных возможностей устройства. Для этого продольные элементы выполнены в виде планок 4, связанных с опорной траверсой 1 посредством регулировочных винтов. Средство для натяжения обжимного пояса вполнено в виде блоков 5 и 6 и последовательно огибающих их канатов 7. Блоки 5 смонтированы на планках 4, а блоки 6 - на концах гибких лент 3, составляющих обжимной пояс. Ленты 3 расположены с нахлестом соседних кромок. Вулканизатор обеспечивает качественную вулканизацию мест ремонта широкого диапазона типоразмеров шин» 1 з.п. ф-лы. 2 ил. СП to 1 1452702 Изобретение относится к шинной промышленности и предназначено для ремонта местных повреждений шин, в частности крупногабаритных шин. Целью изобретения является расширение эксплуатационных возможностей устройства за счет обеспечения качественной вулканизации широкого диапазона типоразмеров шин. JO На фиг. 1 изображен предлагаемый вулканизатор, на фиг. 2 - то же, вид сбоку. Вулканизатор для местного ремонта пневматических шин содержит опорную траверсу 1, заполнитель 2 внутренней полости шины и обжимной пояс в виде набора гибких металлических лент 3 и продольные элементы в ниде планок 4, которые связаны с опорной травер- 20 сой 1 посредством регулировочных винтов с гайками, ленты 3 расположены с нахлестом соседних кромок. Вулканизатор имеет средство для натяжения обжимного пояса, которое 25 выполнено в виде смонтированных на планках 4 и концах гибких лент 3 свободно вращающихся блоков 5 и 6 и последовательно огибающих их канатов 7. Концы последних закреплены на план- 30 ках 4. Гибкие металлические ленты 3 расположены с нахлестом' соседних кромок и прикреплены к полосе 8. Средство для нагрева включает гибкие наружный 9 и внутренний 10 на- э 5 греватели, теплоизолирующие прокладки 11 и 12, например из асботкани, амортизирующий мат 13, например из пористой резины, и пневмокамеру 14. Вулканизатор работает следующим < 40 образом. В полость шины 15 ка отремонтированное и подготовленное к вулканизации местное повреждение поверх пластыря укладывается гибкий нагреватель 45 10, и покрывается теплоизолирующей прокладкой 12, На них помешается пневмокамера 14. Внутренний объем шины в месте ремонта заполняется до уровня бортов заполнителем 2, На борта пшны 15 устанавливается траверса 50 1 так, чтобы ее днище опиралось на заполнитель 2. Подготовленная таким образом пшна 15 устанавливается на обжимной пояс с амортизирующими матом 13 нагревателем 9. Затем винты соединяются с траверсой 1, С помощью гаек создает™ ся заданное усилие затяжки9 которое определяется визуально по степени деформации резины, В пневмокамеру 14 подается сжатый воздух заданного давления для обеспечения требуемого усилия опрессовки. Нагреватели 9 и 10 подключаются к электропитанию и осуществляется вулканизация отремонтированного участка шины 15. Контроль параметров (давления воздуха, температуры и времени вулканизации) осуществляется автоматически (пульт управления не показан). Предлагаемый вулканизатор позволяет создавать надежную опрессовку с заданным усилием ремонтируемого участка шины независимо от степени износа протектора и формы наружной поверхности за счет применения обжимного пояса из узких металлических полотей, расположенных внахлестку по отношению друг к другу. Равномерность давления на вулканизуемую поверхность обеспечивается гибкими металлическими канатами, заплетенными огибающими бпоки планок и пент. Свободные концы последних имеют возможность взаимного смещения друг относительно друга как в окружном, так и в радиальном направлении. При этом величина нахлестки пластин изменяется произвольно в зависимости от геометрических размеров вулканизуемых шин, обеспечивая равномерность прилегания пластин к поверхности шины в месте ее ремонта. Формула и з о б р е т е н и я 1. Вулканизатор для местного ремонта пневматических шин, содержащий средство для иагрева, опорную траверсу, заполнитель внутренней полости шины, обжимной пояс в виде набора гибких металлических лент и расположенных по концам лент продольных элементов и средство для натяжения ofaжимного пояса, о т л и ч а ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей устройства, продольные элементы выполнены в виде планок, связанных с опорной траверсой посредством регулировочных винтов, а средство для натяжения обг жимного пояса выполнено в виде смонтированных на планках и концах гибких лент блоков и последовательно огибающих их канатов, конині которых закреплены на планках, 3 4 1452702 2. Вулканизатор по п , 1 , о т л и таллические ленты расположены с ч а ю щ и й с я тем, что гибкие менахлестом соседних кромок. 7 ' 8 Редактор Н.Рогулич Составитель А.Теплюк Техред И.Ходанич Корректор М.Демчик Заказ 7122/11 Тираж 536 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, А
