Спосіб виготовлення герметизуючого шара покришок пневматичних шин

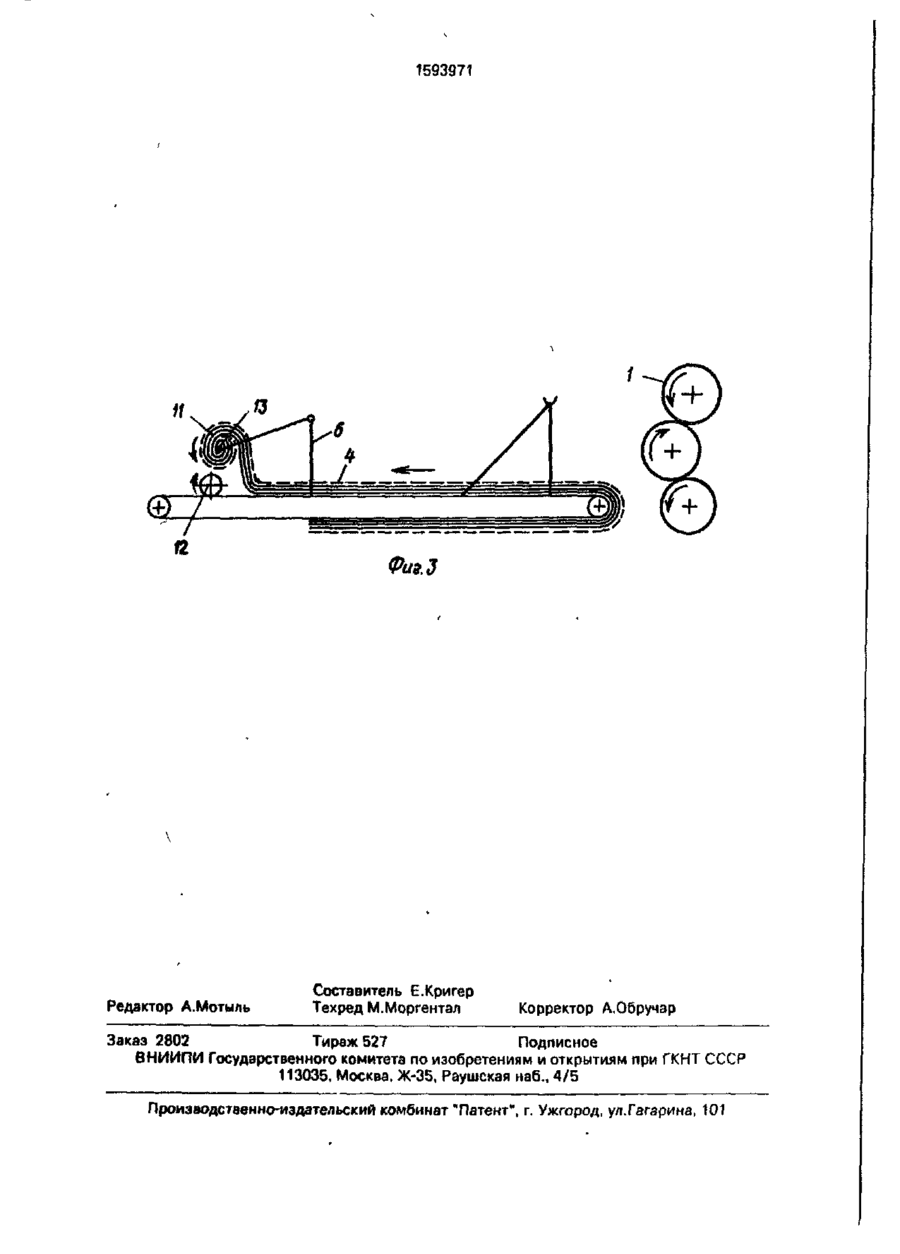

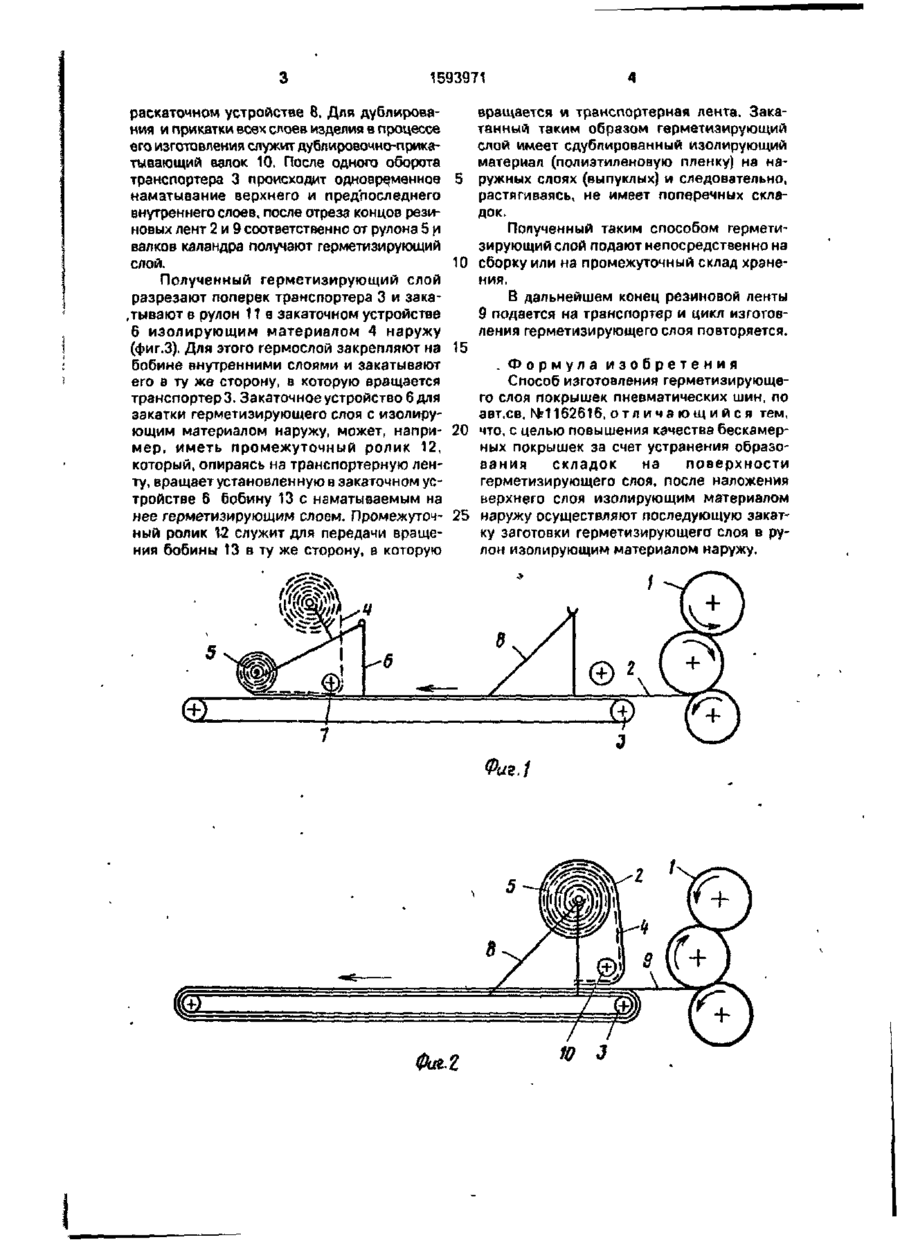

Изобретение относится к шинной промышленности и может быть использовано Изобретение относится к шинной промышленности, может быть использовано при изготовлении многослойного герметизирующего слоя покрышек бескамерных шин и является усовершенствованием изобретения по аат.св. № 1162616. Цель изобретения - повышение качества бескамерных покрышек за счет устранения образования складок на поверхности герметизирующего слоя. На фиг. 1-3 изображены последовательные стадии выполнения способа. Способ осуществляется следующим образом. При выходе из валков каландра 1 слой резиновой ленты 2 одной рецептуры поступает на транспортер 3, где закатывается с наложенным на него изолирующим материалом 4 (преимущественно полиэтиленовая пленка) в рулон 5 на закаточном устройстве 6(фиг.1). Ролик 7 прикатывает изолирующий материал 4 с резиновой лентой 3. Закатан 2 при изготовлении деталей покрышек бескамерных шин, а именно многослойного герметизирующего слоя. Цель изобретения повышение качества бескамерных покрышек за счет устранения образования складок на поверхности герметизирующего слоя. Для этого после наложения верхнего слоя изолирующим материалом наружу осуществляют последующую закатку заготовки герметизирующего слоя в рулон изолирующим материалом наружу. Способ позволяет улучшить качество бескамерных покрышек за счет исключения образования воздушных полостей в складках между герметизирующим слоем и первым слоем каркаса. 3 ил. ная таким образом в рулон 3 резиновая лента, образующая верхний слой, подается на склад, где благодаря изолирующему материалу 4 может храниться длительнее время или подается в раскаточное устройство 8. Выпустив необходимое количество резиновых лент 2 одной рецептуры, очищают валки каландра и подают резину другой рэцептуры, которая тоже каландруется о резиновые ленты 9, образующие внутренние слои. Резиновые ленты 9 определенного калибра и ширины поступают на транспортер 3 {фиг.2). Если, например, необходимо изготовить четырехслойное изделие, наматываются два слоя вокруг б е с к о н е ч н о г о транспортера 3 с образованием многослойного кольцевого изделия. В то время, когда начнется наматывание третьего предпоследнего внутреннего слоя на ранее намотанные слои, подается верхний слой пленкой 4 наружу (относительно транспортерной-ленты) из рулона 5, находящегося в 1593971 раскаточном устройстве 8. Для дублирования и прикатки всех слоев изделия в процессе его изготовления служит дублировочио-прикатывающий валок 10. После одного оборота транспортера 3 происходит одновременное наматывание верхнего и предпоследнего внутреннего слоев, после отреза концов резиновых лент 2 и 9 соответственно от рулона 5 и валков каландра получают герметизирующий слой. Полученный герметизирующий слой разрезают поперек транспортера 3 и зака.тывают в рулон 11 в закаточном устройстве 6 изолирующим материалом 4 наружу (фиг.З). Для этого гермослой закрепляют на бобине внутренними слоями и закатывают его в ту же сторону, в которую вращается транспортер 3. Закаточное устройство 6 для закатки герметизирующего слоя с изолирующим материалом наружу, может, например, иметь промежуточный ролик 12, который, опираясь на транспортерную ленту, вращает установленную в закаточном устройстве 6 бобину 13 с наматываемым на нее герметизирующим слоем. Промежуточный ролик 12 служит для передачи вращения бобины 13 в ту же сторону, в которую вращается и транспортерная лента. Закатанный таким образом герметизирующий слой имеет сдублированный изолирующий материал (полиэтиленовую пленку) на на5 ружных слоях (выпуклых) и следовательно, растягиваясь, не имеет поперечных складок. Полученный таким способом герметизирующий слой подают непосредственно на 10 сборку или на промежуточный склад хранения. В дальнейшем конец резиновой ленты 9 подается на транспортер и цикл изготовления герметизирующего слоя повторяется. 15 . Формула изобретения Способ изготовления герметизирующего слоя покрышек пневматических шин, по авт.св. №1162616, о т л и ч а ю щ и й с я тем, 20 что, с целью повышения качества бескамерных покрышек за счет устранения образования складок на поверхности герметизирующего слоя, после наложения верхнего слоя изолирующим материалом 25 наружу осуществляют последующую закатку заготовки герметизирующего слоя в рулон изолирующим материалом наружу. 5 \yss Фиг.) ш 1593971 Фиг 3 Редактор А.Мотыль Составитель Е.Кригер Техред М.Моргентал Корректор А.Обручар Заказ 2802 Тираж 527 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагэрина, 101
