Спосіб зливу стоків до каналізації з ванни для ошпарювання і пристрій для його здійснення

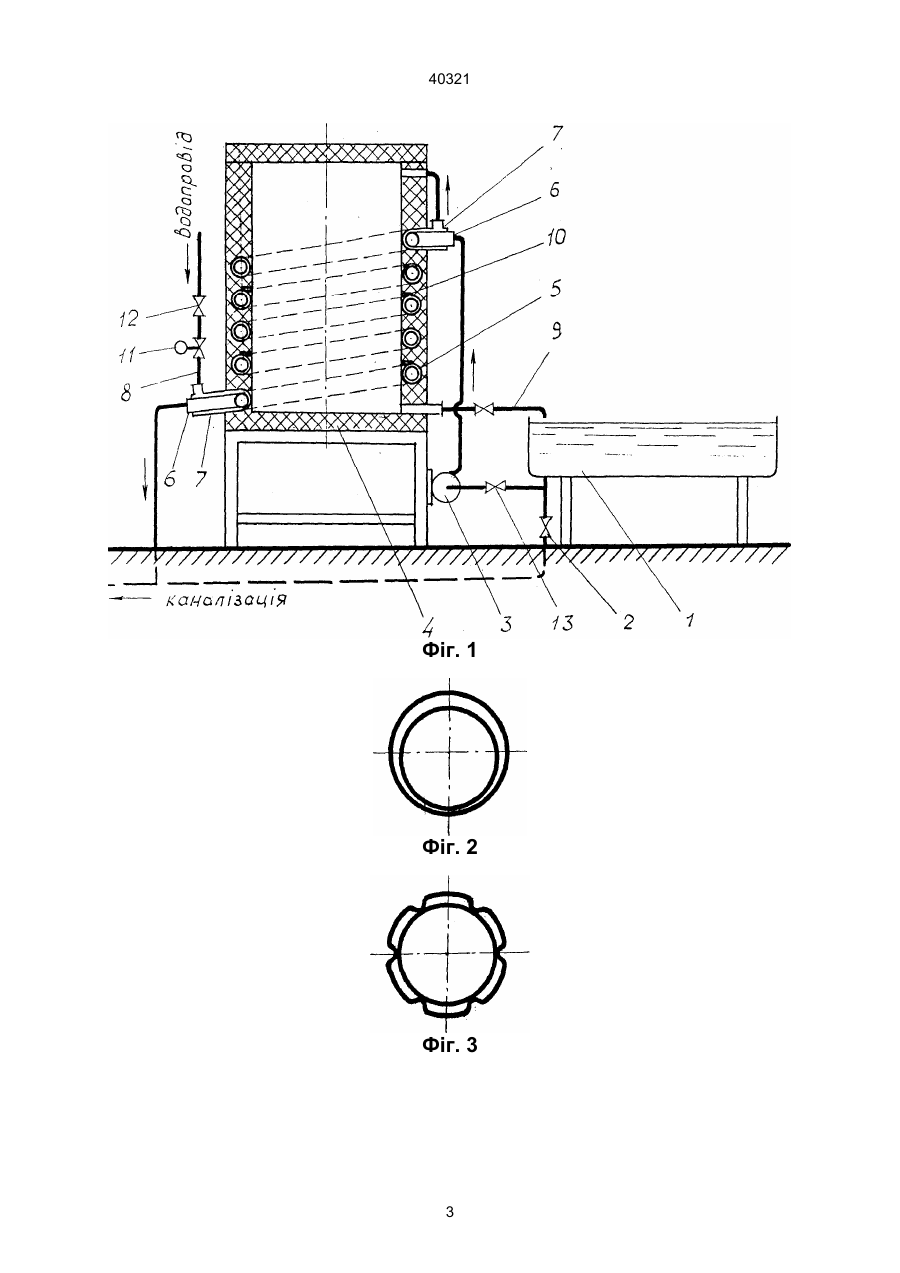

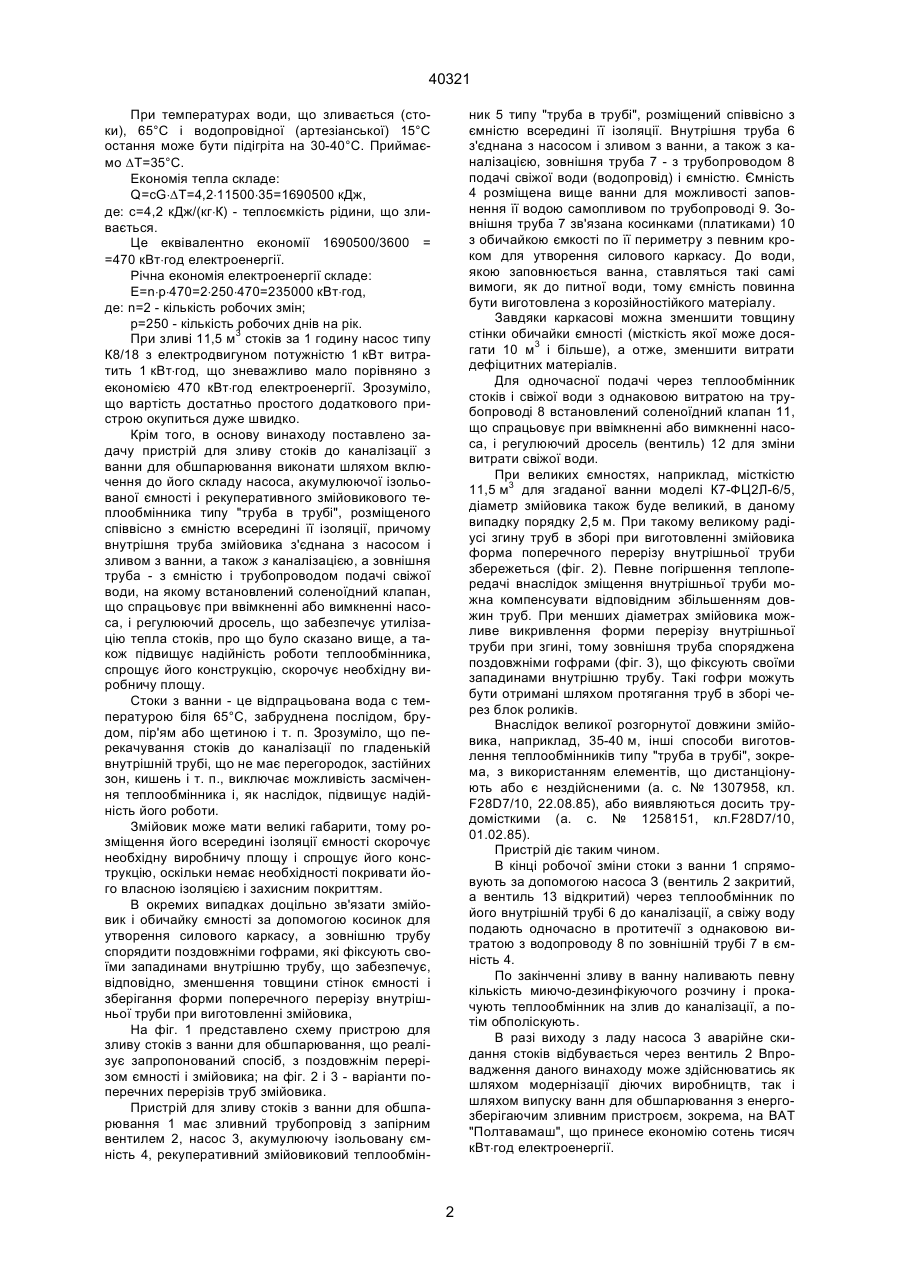

1. Спосіб зливу стоків до каналізації з ванни для ошпарювання, який відрізняється тим, що стоки в кінці робочої зміни спрямовують за допомогою насоса через рекуперативний теплообмінник до каналізації з одночасною подачею свіжої води протитечійно та з однаковою витратою через той же теплообмінник в акумулюючу ізольовану ємкість, з якої на початку зміни самопливом заповнюють ванну підігрітою водою. 40321 ник 5 типу "труба в трубі", розміщений співвісно з ємністю всередині її ізоляції. Внутрішня труба 6 з'єднана з насосом і зливом з ванни, а також з каналізацією, зовнішня труба 7 - з трубопроводом 8 подачі свіжої води (водопровід) і ємністю. Ємність 4 розміщена вище ванни для можливості заповнення її водою самопливом по трубопроводі 9. Зовнішня труба 7 зв'язана косинками (платиками) 10 з обичайкою ємкості по її периметру з певним кроком для утворення силового каркасу. До води, якою заповнюється ванна, ставляться такі самі вимоги, як до питної води, тому ємність повинна бути виготовлена з корозійностійкого матеріалу. Завдяки каркасові можна зменшити товщину стінки обичайки ємності (місткість якої може досягати 10 м3 і більше), а отже, зменшити витрати дефіцитних матеріалів. Для одночасної подачі через теплообмінник стоків і свіжої води з однаковою витратою на трубопроводі 8 встановлений соленоїдний клапан 11, що спрацьовує при ввімкненні або вимкненні насоса, і регулюючий дросель (вентиль) 12 для зміни витрати свіжої води. При великих ємностях, наприклад, місткістю 11,5 м3 для згаданої ванни моделі К7-ФЦ2Л-6/5, діаметр змійовика також буде великий, в даному випадку порядку 2,5 м. При такому великому радіусі згину труб в зборі при виготовленні змійовика форма поперечного перерізу внутрішньої труби збережеться (фіг. 2). Певне погіршення теплопередачі внаслідок зміщення внутрішньої труби можна компенсувати відповідним збільшенням довжин труб. При менших діаметрах змійовика можливе викривлення форми перерізу внутрішньої труби при згині, тому зовнішня труба споряджена поздовжніми гофрами (фіг. 3), що фіксують своїми западинами внутрішню трубу. Такі гофри можуть бути отримані шляхом протягання труб в зборі через блок роликів. Внаслідок великої розгорнутої довжини змійовика, наприклад, 35-40 м, інші способи виготовлення теплообмінників типу "труба в трубі", зокрема, з використанням елементів, що дистанціонують або є нездійсненими (а. с. № 1307958, кл. F28D7/10, 22.08.85), або виявляються досить трудомісткими (а. с. № 1258151, кл.F28D7/10, 01.02.85). Пристрій діє таким чином. В кінці робочої зміни стоки з ванни 1 спрямовують за допомогою насоса З (вентиль 2 закритий, а вентиль 13 відкритий) через теплообмінник по його внутрішній трубі 6 до каналізації, а свіжу воду подають одночасно в протитечії з однаковою витратою з водопроводу 8 по зовнішній трубі 7 в ємність 4. По закінченні зливу в ванну наливають певну кількість миючо-дезинфікуючого розчину і прокачують теплообмінник на злив до каналізації, а потім обполіскують. В разі виходу з ладу насоса 3 аварійне скидання стоків відбувається через вентиль 2 Впровадження даного винаходу може здійснюватись як шляхом модернізації діючих виробництв, так і шляхом випуску ванн для обшпарювання з енергозберігаючим зливним пристроєм, зокрема, на ВАТ "Полтавамаш", що принесе економію сотень тисяч кВт×год електроенергії. При температурах води, що зливається (стоки), 65°С і водопровідної (артезіанської) 15°С остання може бути підігріта на 30-40°С. Приймаємо DT=35°С. Економія тепла складе: Q=сG×DТ=4,2×11500×35=1690500 кДж, де: с=4,2 кДж/(кг×К) - теплоємкість рідини, що зливається. Це еквівалентно економії 1690500/3600 = =470 кВт×год електроенергії. Річна економія електроенергії складе: Е=n×р×470=2×250×470=235000 кВт×год, де: n=2 - кількість робочих змін; р=250 - кількість робочих днів на рік. При зливі 11,5 м3 стоків за 1 годину насос типу К8/18 з електродвигуном потужністю 1 кВт витратить 1 кВт×год, що зневажливо мало порівняно з економією 470 кВт×год електроенергії. Зрозуміло, що вартість достатньо простого додаткового пристрою окупиться дуже швидко. Крім того, в основу винаходу поставлено задачу пристрій для зливу стоків до каналізації з ванни для обшпарювання виконати шляхом включення до його складу насоса, акумулюючої ізольованої ємності і рекуперативного змійовикового теплообмінника типу "труба в трубі", розміщеного співвісно з ємністю всередині її ізоляції, причому внутрішня труба змійовика з'єднана з насосом і зливом з ванни, а також з каналізацією, а зовнішня труба - з ємністю і трубопроводом подачі свіжої води, на якому встановлений соленоїдний клапан, що спрацьовує при ввімкненні або вимкненні насоса, і регулюючий дросель, що забезпечує утилізацію тепла стоків, про що було сказано вище, а також підвищує надійність роботи теплообмінника, спрощує його конструкцію, скорочує необхідну виробничу площу. Стоки з ванни - це відпрацьована вода с температурою біля 65°С, забруднена послідом, брудом, пір'ям або щетиною і т. п. Зрозуміло, що перекачування стоків до каналізації по гладенькій внутрішній трубі, що не має перегородок, застійних зон, кишень і т. п., виключає можливість засмічення теплообмінника і, як наслідок, підвищує надійність його роботи. Змійовик може мати великі габарити, тому розміщення його всередині ізоляції ємності скорочує необхідну виробничу площу і спрощує його конструкцію, оскільки немає необхідності покривати його власною ізоляцією і захисним покриттям. В окремих випадках доцільно зв'язати змійовик і обичайку ємності за допомогою косинок для утворення силового каркасу, а зовнішню трубу спорядити поздовжніми гофрами, які фіксують своїми западинами внутрішню трубу, що забезпечує, відповідно, зменшення товщини стінок ємності і зберігання форми поперечного перерізу внутрішньої труби при виготовленні змійовика, На фіг. 1 представлено схему пристрою для зливу стоків з ванни для обшпарювання, що реалізує запропонований спосіб, з поздовжнім перерізом ємності і змійовика; на фіг. 2 і 3 - варіанти поперечних перерізів труб змійовика. Пристрій для зливу стоків з ванни для обшпарювання 1 має зливний трубопровід з запірним вентилем 2, насос 3, акумулюючу ізольовану ємність 4, рекуперативний змійовиковий теплообмін 2 40321 Фіг. 1 Фіг. 2 Фіг. 3 3 40321 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
