Багатосекційний фільтр

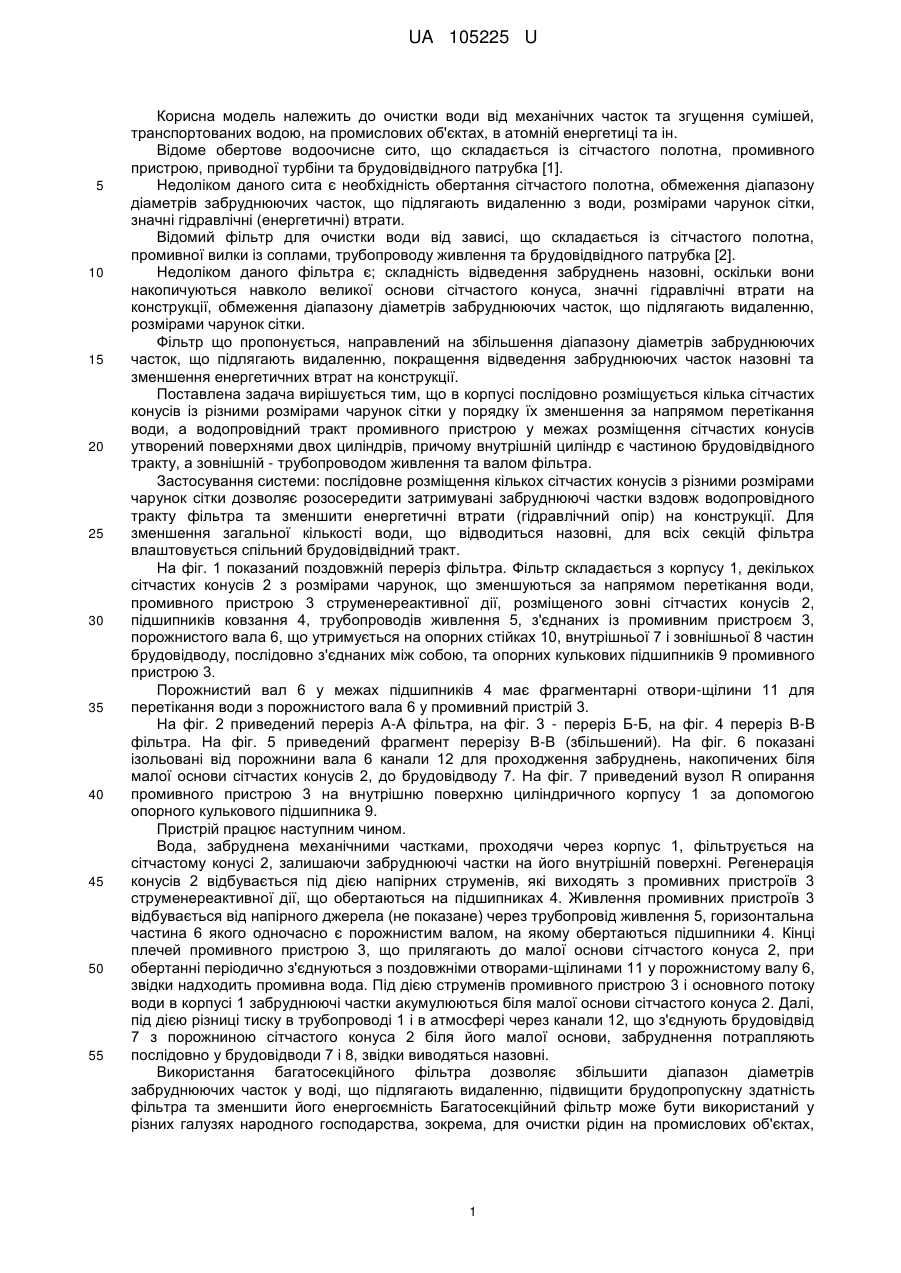

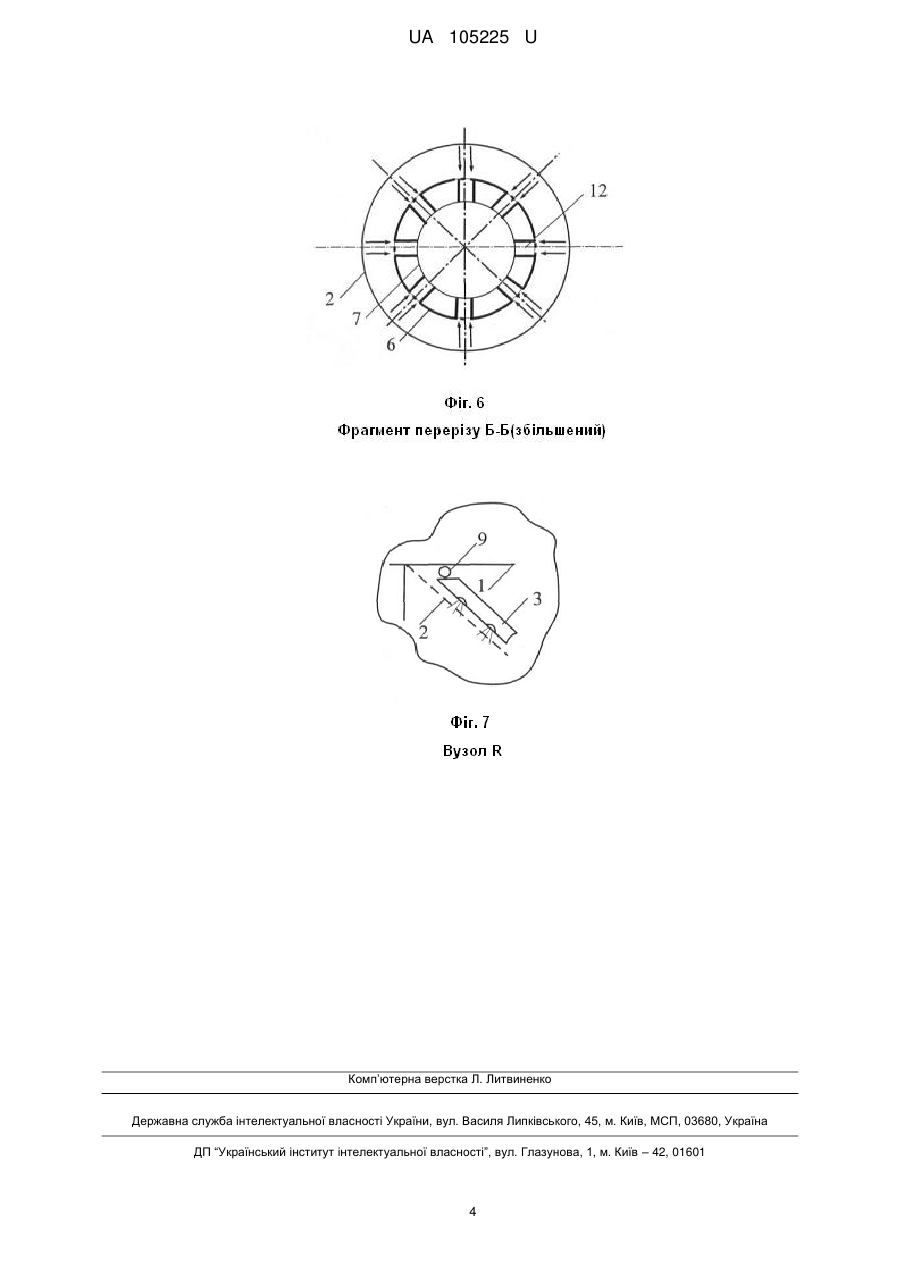

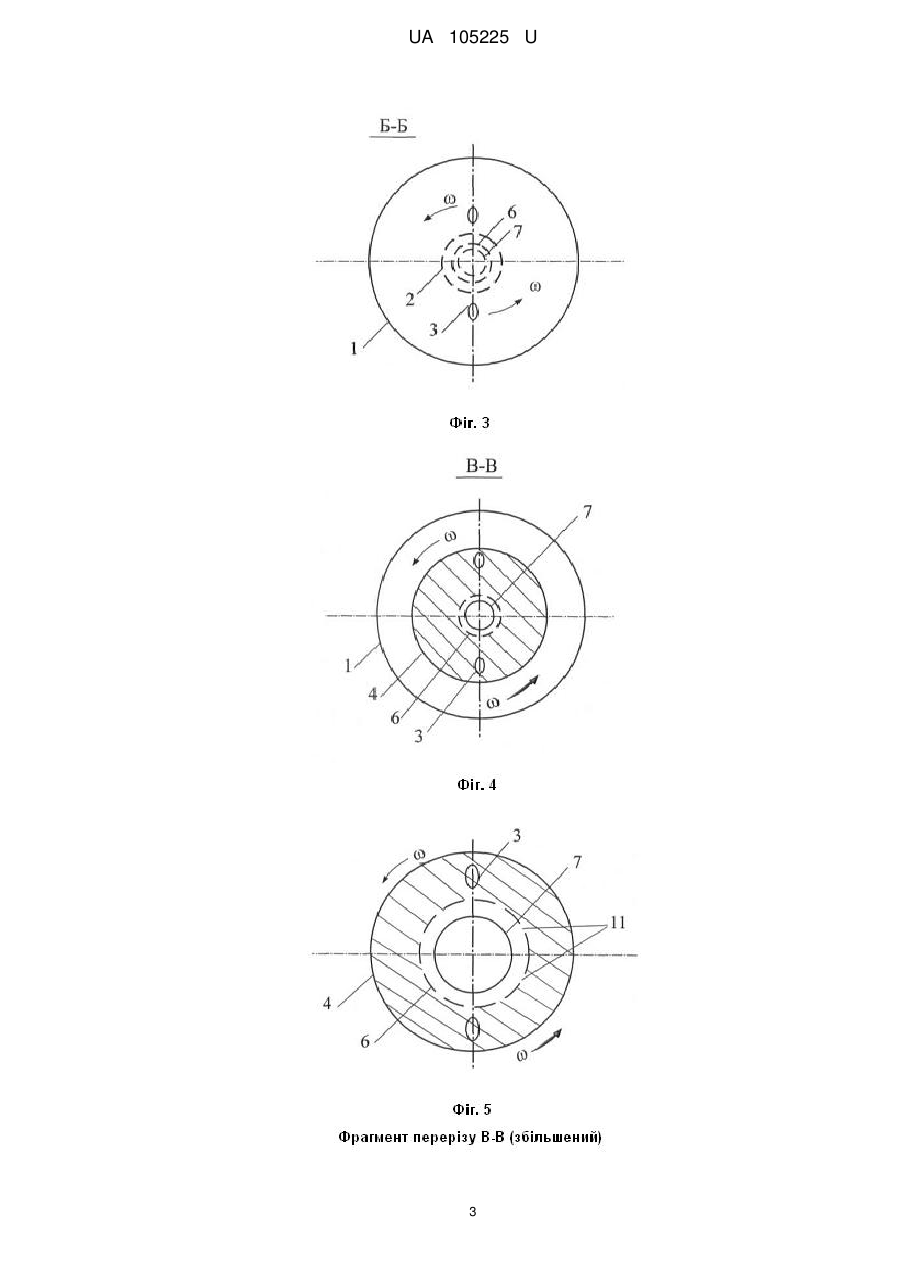

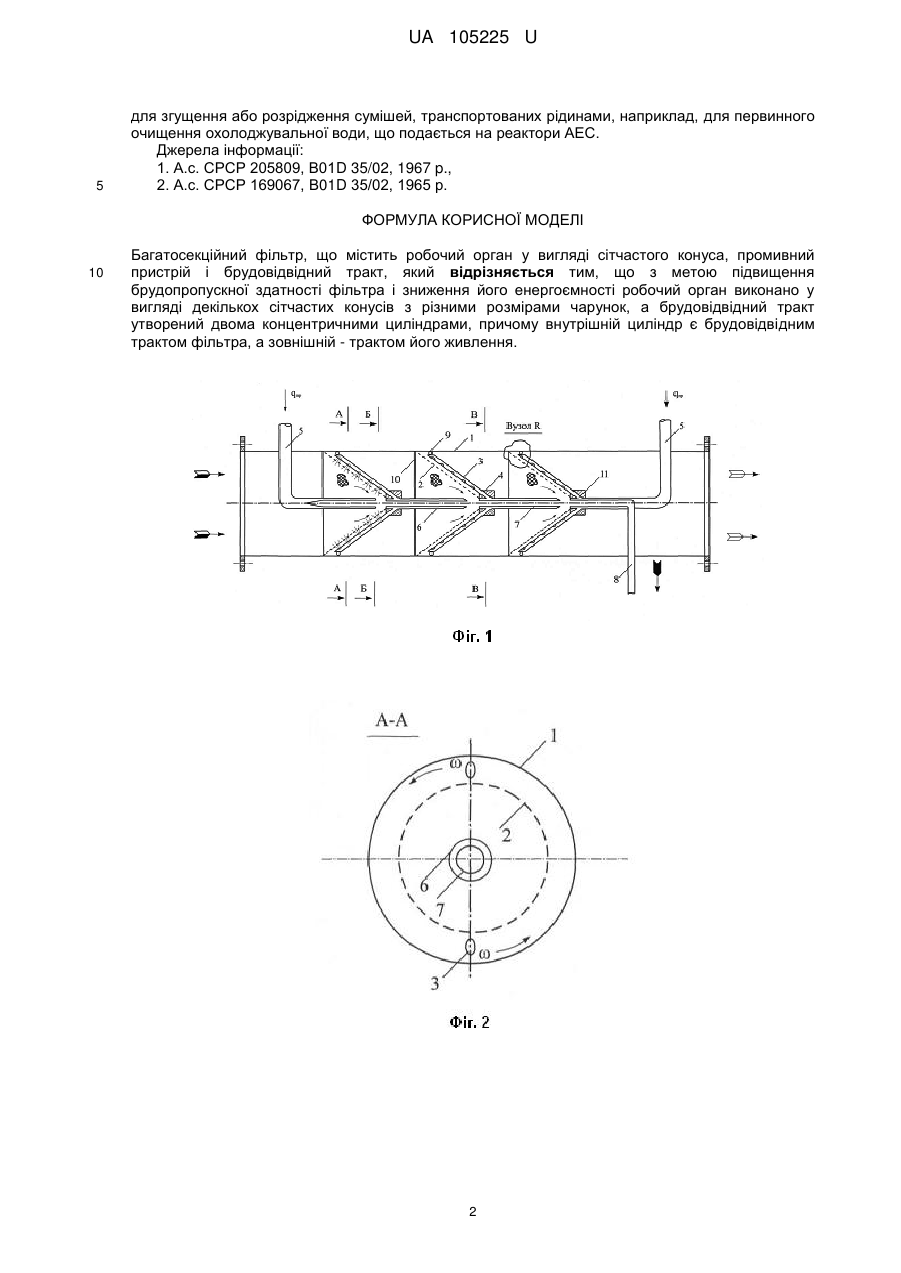

Реферат: UA 105225 U UA 105225 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до очистки води від механічних часток та згущення сумішей, транспортованих водою, на промислових об'єктах, в атомній енергетиці та ін. Відоме обертове водоочисне сито, що складається із сітчастого полотна, промивного пристрою, приводної турбіни та брудовідвідного патрубка [1]. Недоліком даного сита є необхідність обертання сітчастого полотна, обмеження діапазону діаметрів забруднюючих часток, що підлягають видаленню з води, розмірами чарунок сітки, значні гідравлічні (енергетичні) втрати. Відомий фільтр для очистки води від зависі, що складається із сітчастого полотна, промивної вилки із соплами, трубопроводу живлення та брудовідвідного патрубка [2]. Недоліком даного фільтра є; складність відведення забруднень назовні, оскільки вони накопичуються навколо великої основи сітчастого конуса, значні гідравлічні втрати на конструкції, обмеження діапазону діаметрів забруднюючих часток, що підлягають видаленню, розмірами чарунок сітки. Фільтр що пропонується, направлений на збільшення діапазону діаметрів забруднюючих часток, що підлягають видаленню, покращення відведення забруднюючих часток назовні та зменшення енергетичних втрат на конструкції. Поставлена задача вирішується тим, що в корпусі послідовно розміщується кілька сітчастих конусів із різними розмірами чарунок сітки у порядку їх зменшення за напрямом перетікання води, а водопровідний тракт промивного пристрою у межах розміщення сітчастих конусів утворений поверхнями двох циліндрів, причому внутрішній циліндр є частиною брудовідвідного тракту, а зовнішній - трубопроводом живлення та валом фільтра. Застосування системи: послідовне розміщення кількох сітчастих конусів з різними розмірами чарунок сітки дозволяє розосередити затримувані забруднюючі частки вздовж водопровідного тракту фільтра та зменшити енергетичні втрати (гідравлічний опір) на конструкції. Для зменшення загальної кількості води, що відводиться назовні, для всіх секцій фільтра влаштовується спільний брудовідвідний тракт. На фіг. 1 показаний поздовжній переріз фільтра. Фільтр складається з корпусу 1, декількох сітчастих конусів 2 з розмірами чарунок, що зменшуються за напрямом перетікання води, промивного пристрою 3 струменереактивної дії, розміщеного зовні сітчастих конусів 2, підшипників ковзання 4, трубопроводів живлення 5, з'єднаних із промивним пристроєм 3, порожнистого вала 6, що утримується на опорних стійках 10, внутрішньої 7 і зовнішньої 8 частин брудовідводу, послідовно з'єднаних між собою, та опорних кулькових підшипників 9 промивного пристрою 3. Порожнистий вал 6 у межах підшипників 4 має фрагментарні отвори-щілини 11 для перетікання води з порожнистого вала 6 у промивний пристрій 3. На фіг. 2 приведений переріз А-А фільтра, на фіг. 3 - переріз Б-Б, на фіг. 4 переріз В-В фільтра. На фіг. 5 приведений фрагмент перерізу В-В (збільшений). На фіг. 6 показані ізольовані від порожнини вала 6 канали 12 для проходження забруднень, накопичених біля малої основи сітчастих конусів 2, до брудовідводу 7. На фіг. 7 приведений вузол R опирання промивного пристрою 3 на внутрішню поверхню циліндричного корпусу 1 за допомогою опорного кулькового підшипника 9. Пристрій працює наступним чином. Вода, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастому конусі 2, залишаючи забруднюючі частки на його внутрішній поверхні. Регенерація конусів 2 відбувається під дією напірних струменів, які виходять з промивних пристроїв 3 струменереактивної дії, що обертаються на підшипниках 4. Живлення промивних пристроїв 3 відбувається від напірного джерела (не показане) через трубопровід живлення 5, горизонтальна частина 6 якого одночасно є порожнистим валом, на якому обертаються підшипники 4. Кінці плечей промивного пристрою 3, що прилягають до малої основи сітчастого конуса 2, при обертанні періодично з'єднуються з поздовжніми отворами-щілинами 11 у порожнистому валу 6, звідки надходить промивна вода. Під дією струменів промивного пристрою 3 і основного потоку води в корпусі 1 забруднюючі частки акумулюються біля малої основи сітчастого конуса 2. Далі, під дією різниці тиску в трубопроводі 1 і в атмосфері через канали 12, що з'єднують брудовідвід 7 з порожниною сітчастого конуса 2 біля його малої основи, забруднення потрапляють послідовно у брудовідводи 7 і 8, звідки виводяться назовні. Використання багатосекційного фільтра дозволяє збільшити діапазон діаметрів забруднюючих часток у воді, що підлягають видаленню, підвищити брудопропускну здатність фільтра та зменшити його енергоємність Багатосекційний фільтр може бути використаний у різних галузях народного господарства, зокрема, для очистки рідин на промислових об'єктах, 1 UA 105225 U 5 для згущення або розрідження сумішей, транспортованих рідинами, наприклад, для первинного очищення охолоджувальної води, що подається на реактори АЕС. Джерела інформації: 1. А.с. СРСР 205809, В01D 35/02, 1967 p., 2. А.с. СРСР 169067, В01D 35/02, 1965 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Багатосекційний фільтр, що містить робочий орган у вигляді сітчастого конуса, промивний пристрій і брудовідвідний тракт, який відрізняється тим, що з метою підвищення брудопропускної здатності фільтра і зниження його енергоємності робочий орган виконано у вигляді декількох сітчастих конусів з різними розмірами чарунок, а брудовідвідний тракт утворений двома концентричними циліндрами, причому внутрішній циліндр є брудовідвідним трактом фільтра, а зовнішній - трактом його живлення. 2 UA 105225 U 3 UA 105225 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
