Мембранний пульсатор доїльного апарата

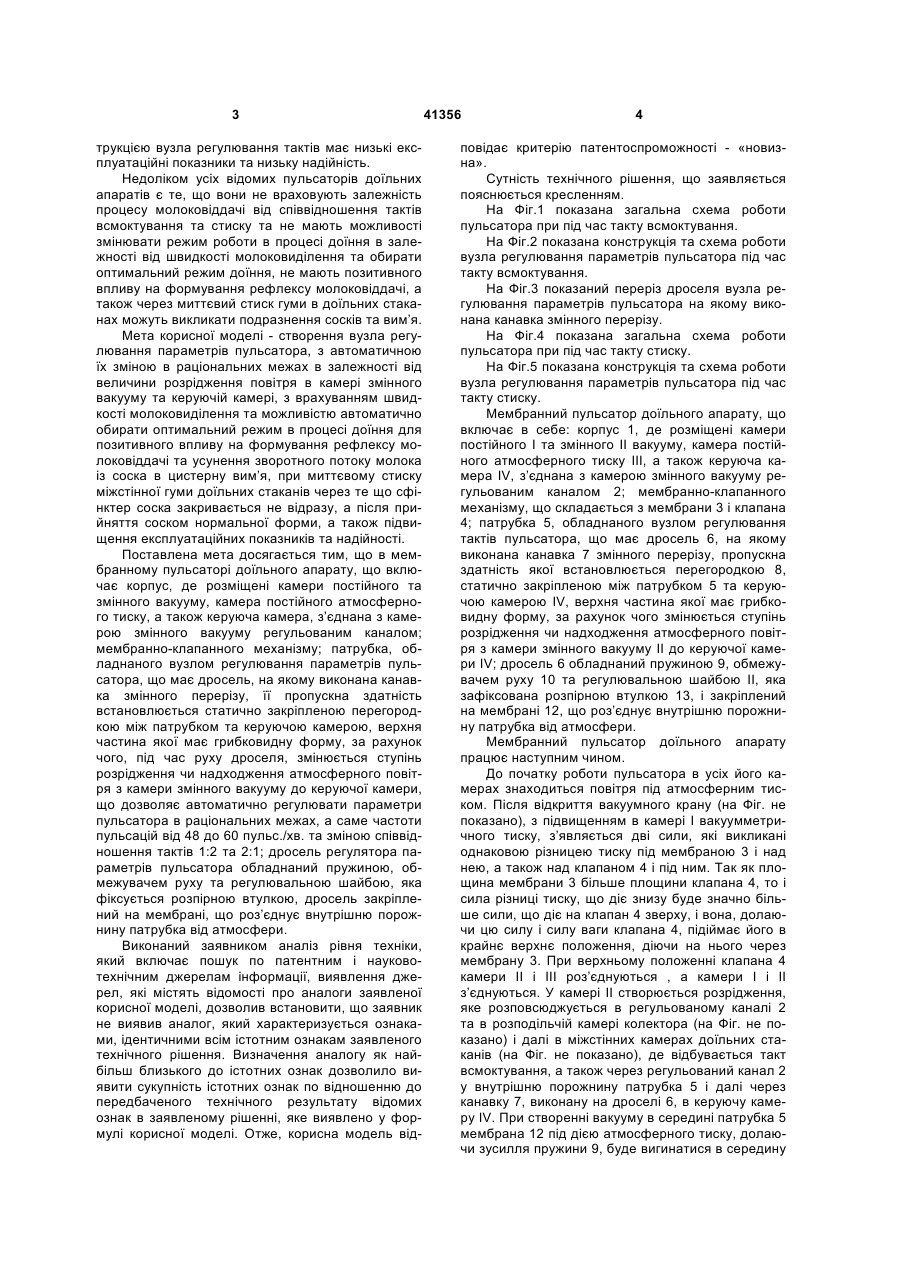

1. Мембранний пульсатор доїльного апарата, що складається з корпусу, де розміщені камери постійного та змінного вакууму, постійного атмосферного тиску, а також керуюча камера, з'єднана з камерою змінного вакууму регульованим каналом; мембранно-клапанного механізму і патрубка, який відрізняється тим, що патрубок обладнаний вузлом регулювання параметрів пульсатора, він має дросель, де виконана канавка змінного перерізу, U 1 3 трукцією вузла регулювання тактів має низькі експлуатаційні показники та низьку надійність. Недоліком усіх відомих пульсаторів доїльних апаратів є те, що вони не враховують залежність процесу молоковіддачі від співвідношення тактів всмоктування та стиску та не мають можливості змінювати режим роботи в процесі доїння в залежності від швидкості молоковиділення та обирати оптимальний режим доїння, не мають позитивного впливу на формування рефлексу молоковіддачі, а також через миттєвий стиск гуми в доїльних стаканах можуть викликати подразнення сосків та вим’я. Мета корисної моделі - створення вузла регулювання параметрів пульсатора, з автоматичною їх зміною в раціональних межах в залежності від величини розрідження повітря в камері змінного вакууму та керуючій камері, з врахуванням швидкості молоковиділення та можливістю автоматично обирати оптимальний режим в процесі доїння для позитивного впливу на формування рефлексу молоковіддачі та усунення зворотного потоку молока із соска в цистерну вим’я, при миттєвому стиску міжстінної гуми доїльних стаканів через те що сфінктер соска закривається не відразу, а після прийняття соском нормальної форми, а також підвищення експлуатаційних показників та надійності. Поставлена мета досягається тим, що в мембранному пульсаторі доїльного апарату, що включає корпус, де розміщені камери постійного та змінного вакууму, камера постійного атмосферного тиску, а також керуюча камера, з’єднана з камерою змінного вакууму регульованим каналом; мембранно-клапанного механізму; патрубка, обладнаного вузлом регулювання параметрів пульсатора, що має дросель, на якому виконана канавка змінного перерізу, її пропускна здатність встановлюється статично закріпленою перегородкою між патрубком та керуючою камерою, верхня частина якої має грибковидну форму, за рахунок чого, під час руху дроселя, змінюється ступінь розрідження чи надходження атмосферного повітря з камери змінного вакууму до керуючої камери, що дозволяє автоматично регулювати параметри пульсатора в раціональних межах, а саме частоти пульсацій від 48 до 60 пульс./хв. та зміною співвідношення тактів 1:2 та 2:1; дросель регулятора параметрів пульсатора обладнаний пружиною, обмежувачем руху та регулювальною шайбою, яка фіксується розпірною втулкою, дросель закріплений на мембрані, що роз’єднує внутрішню порожнину патрубка від атмосфери. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення аналогу як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Отже, корисна модель від 41356 4 повідає критерію патентоспроможності - «новизна». Сутність технічного рішення, що заявляється пояснюється кресленням. На Фіг.1 показана загальна схема роботи пульсатора при під час такту всмоктування. На Фіг.2 показана конструкція та схема роботи вузла регулювання параметрів пульсатора під час такту всмоктування. На Фіг.3 показаний переріз дроселя вузла регулювання параметрів пульсатора на якому виконана канавка змінного перерізу. На Фіг.4 показана загальна схема роботи пульсатора при під час такту стиску. На Фіг.5 показана конструкція та схема роботи вузла регулювання параметрів пульсатора під час такту стиску. Мембранний пульсатор доїльного апарату, що включає в себе: корпус 1, де розміщені камери постійного І та змінного II вакууму, камера постійного атмосферного тиску III, а також керуюча камера IV, з’єднана з камерою змінного вакууму регульованим каналом 2; мембранно-клапанного механізму, що складається з мембрани 3 і клапана 4; патрубка 5, обладнаного вузлом регулювання тактів пульсатора, що має дросель 6, на якому виконана канавка 7 змінного перерізу, пропускна здатність якої встановлюється перегородкою 8, статично закріпленою між патрубком 5 та керуючою камерою IV, верхня частина якої має грибковидну форму, за рахунок чого змінюється ступінь розрідження чи надходження атмосферного повітря з камери змінного вакууму II до керуючої камери IV; дросель 6 обладнаний пружиною 9, обмежувачем руху 10 та регулювальною шайбою II, яка зафіксована розпірною втулкою 13, і закріплений на мембрані 12, що роз’єднує внутрішню порожнину патрубка від атмосфери. Мембранний пульсатор доїльного апарату працює наступним чином. До початку роботи пульсатора в усіх його камерах знаходиться повітря під атмосферним тиском. Після відкриття вакуумного крану (на Фіг. не показано), з підвищенням в камері І вакуумметричного тиску, з’являється дві сили, які викликані однаковою різницею тиску під мембраною 3 і над нею, а також над клапаном 4 і під ним. Так як площина мембрани 3 більше площини клапана 4, то і сила різниці тиску, що діє знизу буде значно більше сили, що діє на клапан 4 зверху, і вона, долаючи цю силу і силу ваги клапана 4, підіймає його в крайнє верхнє положення, діючи на нього через мембрану 3. При верхньому положенні клапана 4 камери II і III роз’єднуються , а камери І і II з’єднуються. У камері II створюється розрідження, яке розповсюджується в регульованому каналі 2 та в розподільчій камері колектора (на Фіг. не показано) і далі в міжстінних камерах доїльних стаканів (на Фіг. не показано), де відбувається такт всмоктування, а також через регульований канал 2 у внутрішню порожнину патрубка 5 і далі через канавку 7, виконану на дроселі 6, в керуючу камеру IV. При створенні вакууму в середині патрубка 5 мембрана 12 під дією атмосферного тиску, долаючи зусилля пружини 9, буде вигинатися в середину 5 патрубка 5 і тим самим переміщати дросель 6 в отвір, який виконаний в перегородці 8. Для того, щоб не перекрити подачу повітря або створення прорідження, встановлений обмежувач руху 10 та регулювальна шайба 11, яка обмежує хід пружини і зафіксована розпірною втулкою 13. У цьому випадку пропускна здатність канавки 7 буде зменшуватися до значення зазору hmin, а час для створення розрідження в керуючі камері IV збільшується, що впливає на тривалість такту всмоктування. Одночасно з цим , але значно повільніше, розрідження створюється в камері IV шляхом з’єднання камери II, регульованого каналу 2 і патрубка 5 через канавку 7. В цьому випадку, під дією пружини 9 мембрана 12 з дроселем 6 перемістяться в отвір у перегородці 8. Поперечний переріз канавки 7 збільшується і зазор між поверхнями канавки 7 перегородки 8 досягне значення hmax, тим самим, скоротиться час заповнення керуючої камери IV повітрям, тобто такт впуску повітря буде мінімальним. Сили різниці тиску, що діє знизу, при постійній - діючій силі на клапан 4 зверху, поступово зменшуються. Як тільки рівень розрідження в камері IV зросте на стільки, щоб сила різниці тиску, що діє знизу на мембрану 3 стане менше суми сил різниці тиску, діючих на клапан 4 зверху, і ваги клапана 4, він опуститься в нижнє положення. В цьому положенні камери І і II роз’єднаються, а камери III і II з’єднаються, що забезпечить розповсюдження атмосферного тиску в міжстінні камери доїльних стаканів (на Фіг. не показані) - відбувається такт стиску. Під час такту стиску атмосфер 41356 6 ний тиск через регульований канал 2 та патрубок 5 розповсюджується з камери III в камеру IV, що призводить до збільшення різниці сили тиску, діючої на мембрану 3 знизу, клапан 4 пульсатора піднімається у верхнє положення і його робочий цикл повторюється. Зі зміною величини розрідження, що створюється в камерах в залежності від молоковіддачі, буде змінюватися і величина осьового переміщення дроселя вліво чи вправо і тим самим, будуть змінюватися: співвідношення тактів всмоктування стиск - 1:2 та 2:1 та частота пульсацій в раціональних межах від 48 пульс./хв. до 60 пульс./хв., в процесі роботи. Застосування заявленого технічного рішення дозволить автоматично змінити режим роботи апарату в процесі доїння в залежності від швидкості молоковиділення для позитивного впливу на формування рефлексу молоковіддачі та усунення зворотного потоку молока із соска в цистерну вим’я, при миттєвому стиску міжстінної гуми доїльних стаканів, через те що сфінктер соска закривається не відразу, а після прийняття соском нормальної форми, а також підвищить експлуатаційні показники та надійність. Заявлена корисна модель може бути використана в сільському господарстві, а саме у машинному доїнні корів та у мембранних пульсаторах доїльних апаратів. Запропоноване технічне рішення, описане в заявці повністю, отже задовольняє критерію корисної моделі - «промислова здатність». 7 Комп’ютерна верстка Л. Купенко 41356 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
