Спосіб збирання розливального припасу і пристрій для його здійснення

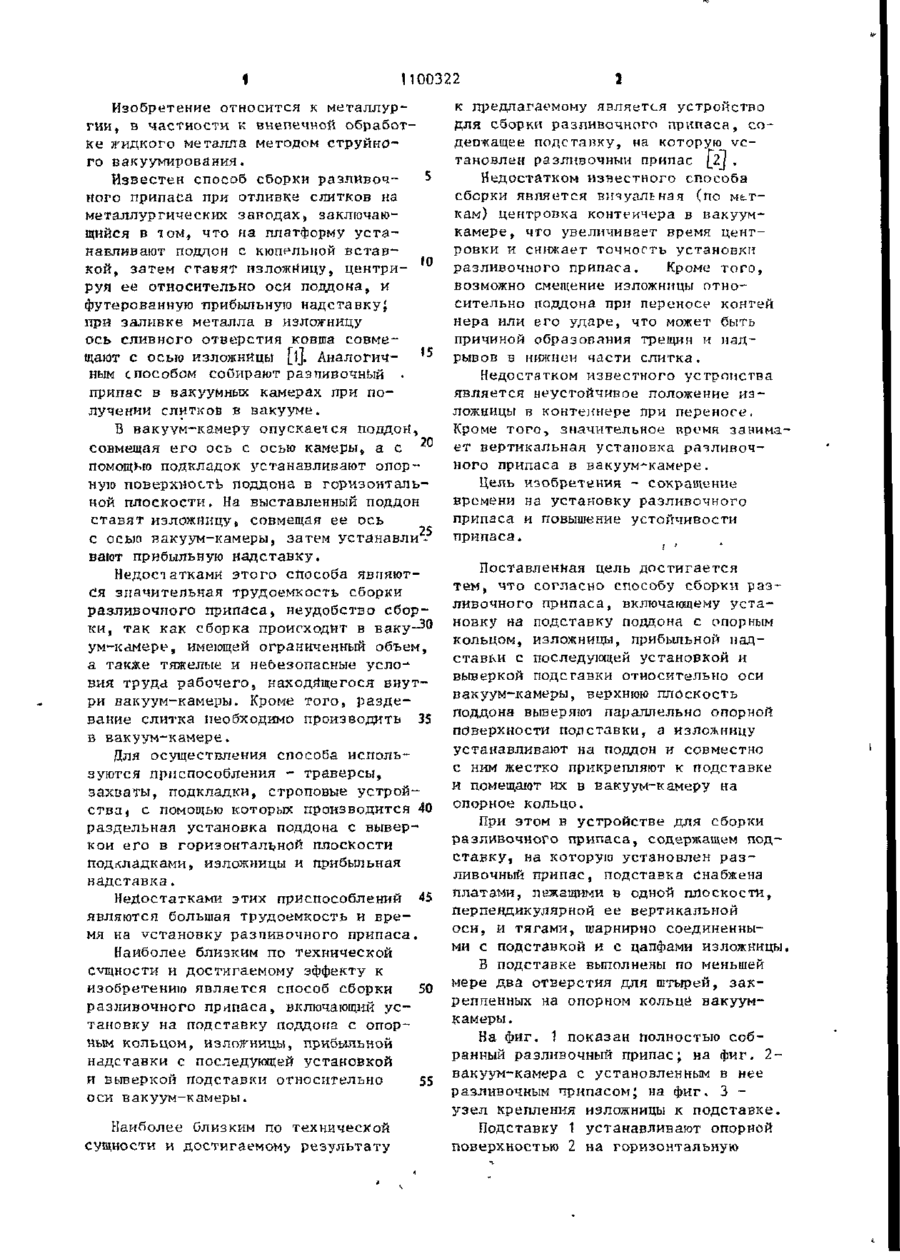

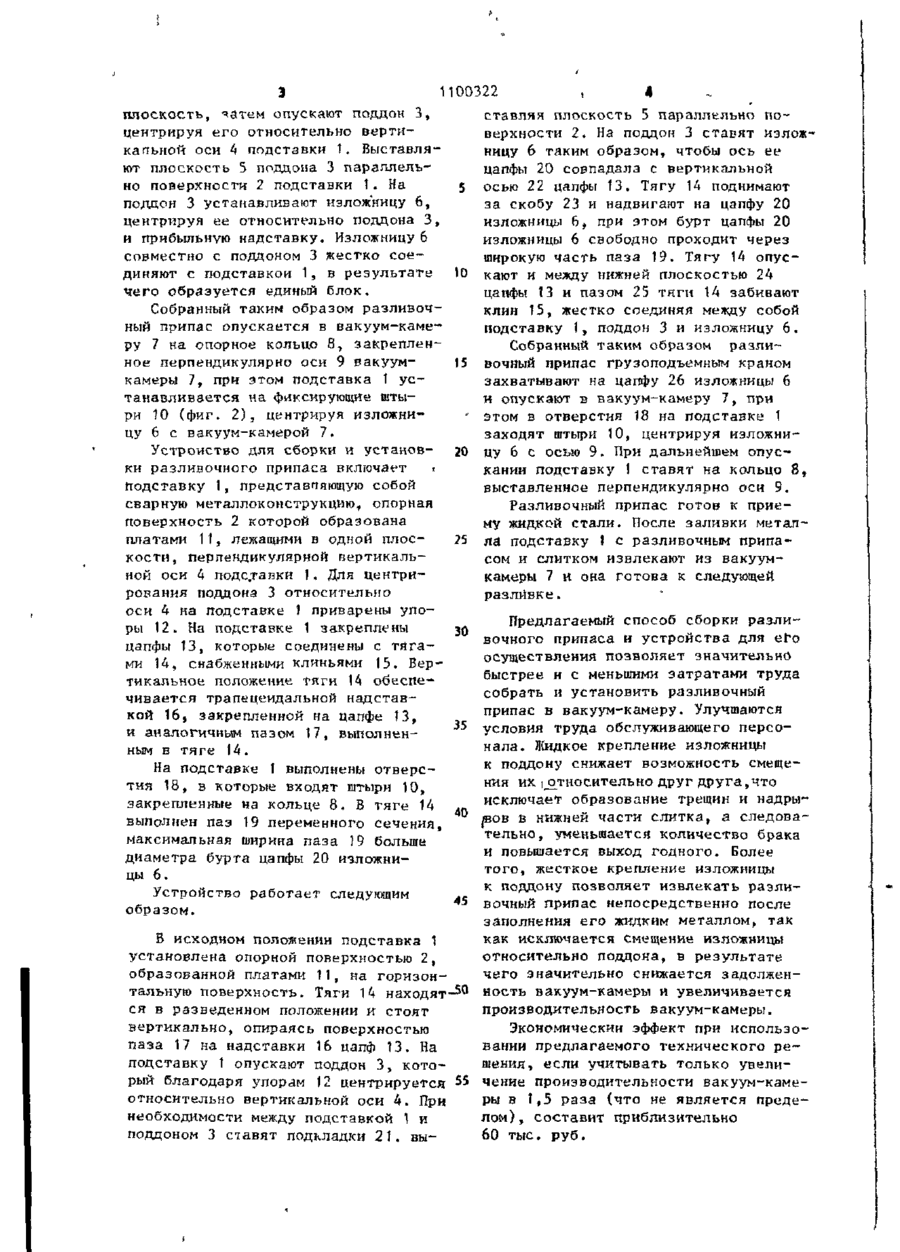

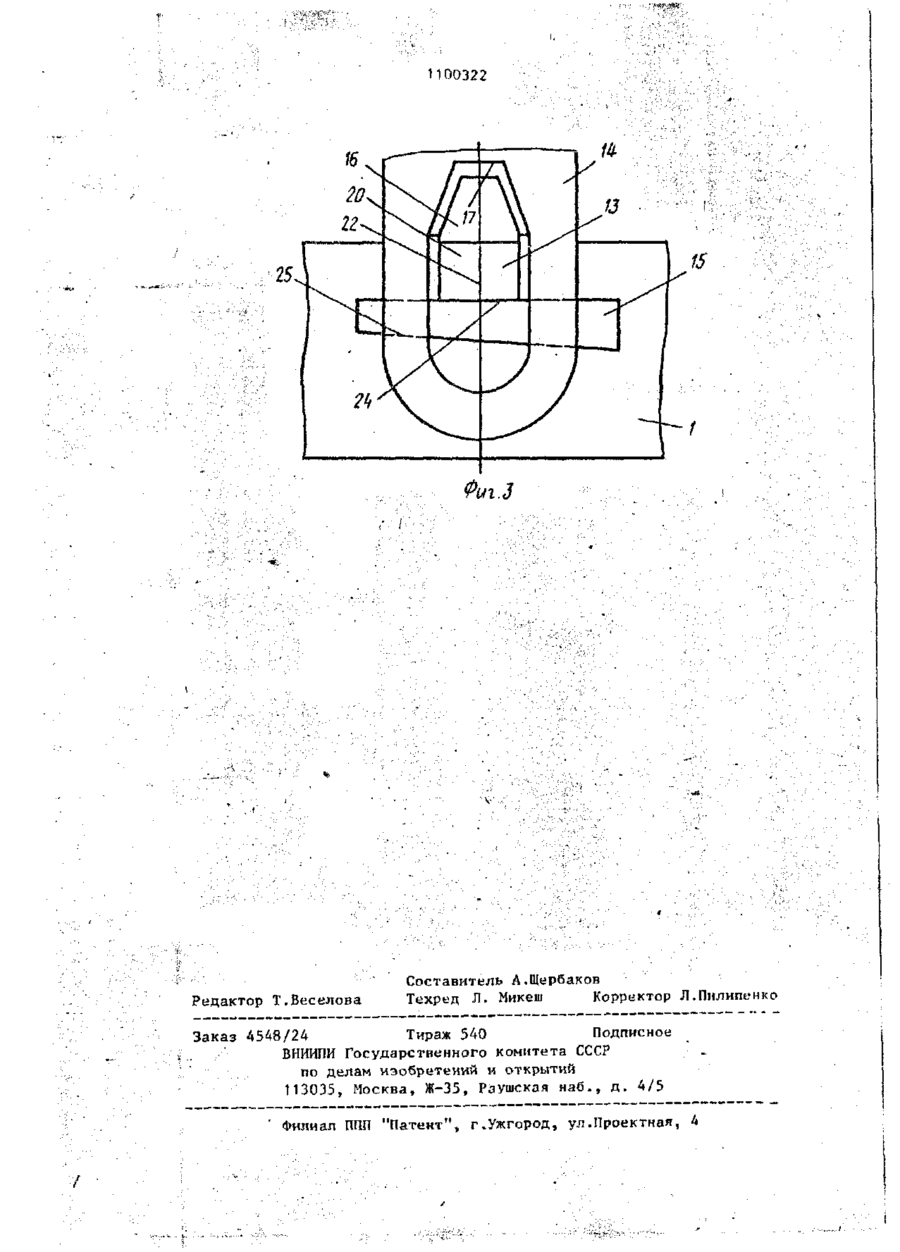

1. Способ сборки разливочного припаса, включающий установку на подставку поддона с опорным кольцом, изложницы, прибыльной надставки с последующей установкой и выверкой результату к предлагаемому является устройство для сборки разливочного припаса, с о деожащее подставку, на которую vcтановлен разливочный припас [2І. Недостатком известного способа сборки является визуальная (по мьткам) центровка контеичера в вакуумкамере , что увеличивает время центровки и снижает точность установки разливочного припаса. Кроме того, возможно смещение изложницы относительно подцона при переносе конгей нера или его ударе, что может быть причиной образования трещин и надрывов в нижнем части слитка. Недостатком известного устройства является неустойчивое положение и з ложницы в контейнере при переноге. Кроме того, значительное время занимает вертикальная установка разливочного припаса в вакуум-камере. Цель изобретения - сокращение времени на установку разливочного припаса и повышение устойчивости припаса. Поставленная цель достигается тем, что согласно способу сборки раз* ливочного припаса, включающему установку на подставку поддона с опорным кольцом, изложницы, прибыльной надставки с последующей установкой и выверкой подставки относительно оси вакуум-камеры, верхнюю плоскость поддона выверяют параллельно опорной поверхности полставки, а изложницу устанавливают на поддон и совместно с ним жестко прикрепляют к подставке и помещают их в вакуум-камеру на опорное кольцо. При этом в устройстве для сборки разливочного припаса, содержащем подставку, на которую установлен р а з ливочный припас, подставка Снабжена платами, лежащими в одной плоскости, перпендикулярной ее вертикальной оси, и тягами, шарнирно соединенными с подставкой и с цапфами изложницы, В подставке выполнены по меньшей мере два отверстия для штырей, з а к репленных на опорном кольце1 вакуумкамеры. На фиг. 1 показан полностью собранный разливочный припас; на фиг. 2вакуум-камера с установленным в нее разливочным припасом; на фиг. 3 узел крепления изложницы к подставке. Подставку \ устанавливают опорной поверхностью 2 на горизонтальную З 1 100322 плоскость, чатем опускают поддон 3, центрируя его относительно вертикальной оси 4 подставки t. Выставляют плоскость 5 поддона 3 параллельно поверхности 2 подставки 1. На поддон 3 устанавливают изложницу 6, центрируя ее относительно поддона 3, и прибыльную надставку. Изложницу 6 совместно с поддоном 3 жестко соединяют с подставкой 1, в результате чего образуется единый блок. Собранный таким образом разливочный припас опускается в вакуум-камеру 7 на опорное кольцо 8, закрепленное перпендикулярно оси 9 вакуумкамеры 7, при этом подставка 1 устанавливается на фиксирующие штыри 10 (фиг. 2 ) , центрируя изложницу 6 с вакуум-камерой 7. Устройство для сборки и установки разливочного припаса включает * Подставку 1, предетавпяющую собой сварную металлоконструкцию, опорная поверхность 2 которой образована платами 11, лежащими в одной плоскости, перпендикулярной вертикальной оси 4 подс.тавки 1 . Для центрирования поддона 3 относительно оси 4 на подставке 1 приварены упоры 12. На подставке 1 закреплены цапфы 13, которые соединены с тягами 14, снабженными клиньями 15. Вертикальное положение тяги 14 обеспечивается трапецеидальной надставкой 16, закрепленной на цапфе 13, и аналогичным пазом 17, выполненным в тяге )4. 5 Ю 15 * 20 •5 ? , 4 ставляя плоскость 5 параллельно поверхности 2. На поддон 3 ставят изложницу 6 таким образом, чтобы ось ее цапфы 20 совпадала с вертикальной осью 22 цапфы 13. Тягу 14 поднимают за скобу 23 и надвигают на цапфу 20 изложницы 6, при этом бурт цапфы 20 изложницы 6 свободно проходит через широкую часть паза 19. Тягу 14 опускают и между нижней плоскостью 24 цапфы 13 и пазом 25 тяги 14 забивают клин 15, жестко соединяя между собой подставку 1, поддон 3 и изложницу 6. Собранный таким образом разливочный припас грузоподъемным краном захватывают на цапфу 26 изложницы 6 и опускают в вакуум-камеру 7, при этом в отверстия 18 на подставке 1 заходят штыри 10, центрируя изложницу 6 с осью 9. При дальнейшем опускании подставку 1 ставят на кольцо 8, выставленное перпендикулярно оси 9. Разливочный припас готов к приему жидкой стали. После заливки металла подставку 1 с разливочным припасом и слитком извлекают из вакуумкамеры 7 и она готова к следующей разливке. Предлагаемый способ сборки разли 30 вочного припаса и устройства для его осуществления позволяет значительно быстрее и с меньшими затратами труда собрать и установить разливочный припас в вакуум-камеру. Улучшаются условия труда обслуживающего персонала. Жидкое крепление изложницы к поддону снижает возможность смещеНа подставке 1 выполнены отверсния их относительно друг друга,что тия 18, в которые входят штыри 10, исключает образование трещин и надрызакрепленные на кольце 8. В тяге 14 40 вов в нижней части слитка, а следовавыполнен паз 19 переменного сечения, тельно, уменьшается количество брака максимальная ширина паза 19 больше и повышается выход годного. Более диаметра бурта цапфы 20 изложнитого, жесткое крепление изложницы цы 6. к поддону позволяет извлекать раэлиУстройство работает следующим 45 вочный припас непосредственно после образом. заполнения его жидким металлом, так как исключается смещение изложницы Б исходном положении подставка 1 относительно поддона, в результате установлена опорной поверхностью 2, чего значительно снижается задолженобразованной платами 11, на горизон-50 ность вакуум-камеры и увеличивается тальную поверхность. Тяги 14 находят производительность вакуум-камеры. ся в разведенном положении и стоят вертикально, опираясь поверхностью Экономический эффект при использопаза 17 на надставки 16 цапф 13. На вании предлагаемого технического реподставку 1 опускают поддон 3, котошения, если учитывать только увелирый благодаря упорам 12 центрируется 55 чение производительности вакуум-камеотносительно вертикальной оси 4. При ры в 1,5 раза (что не является преденеобходимости между подставкой 1 и лом) , составит приблизительно поддоном 3 ставят подкладки 21. вы60 тыс. руб. 1100322 26 6 ft 7 ."ч\л-'л ' П0О322 Of Фиг.З Редактор Т.Веселова Составитель А.Щербаков Техред Л. Микеш Корректор Л.Пилипенко Заказ 4548/24 Тираж 540 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 ' Филиал П П "Патент", г.Ужгород, ул.Проектная, П
