Пасивна система вимірювання координат джерел випромінювання

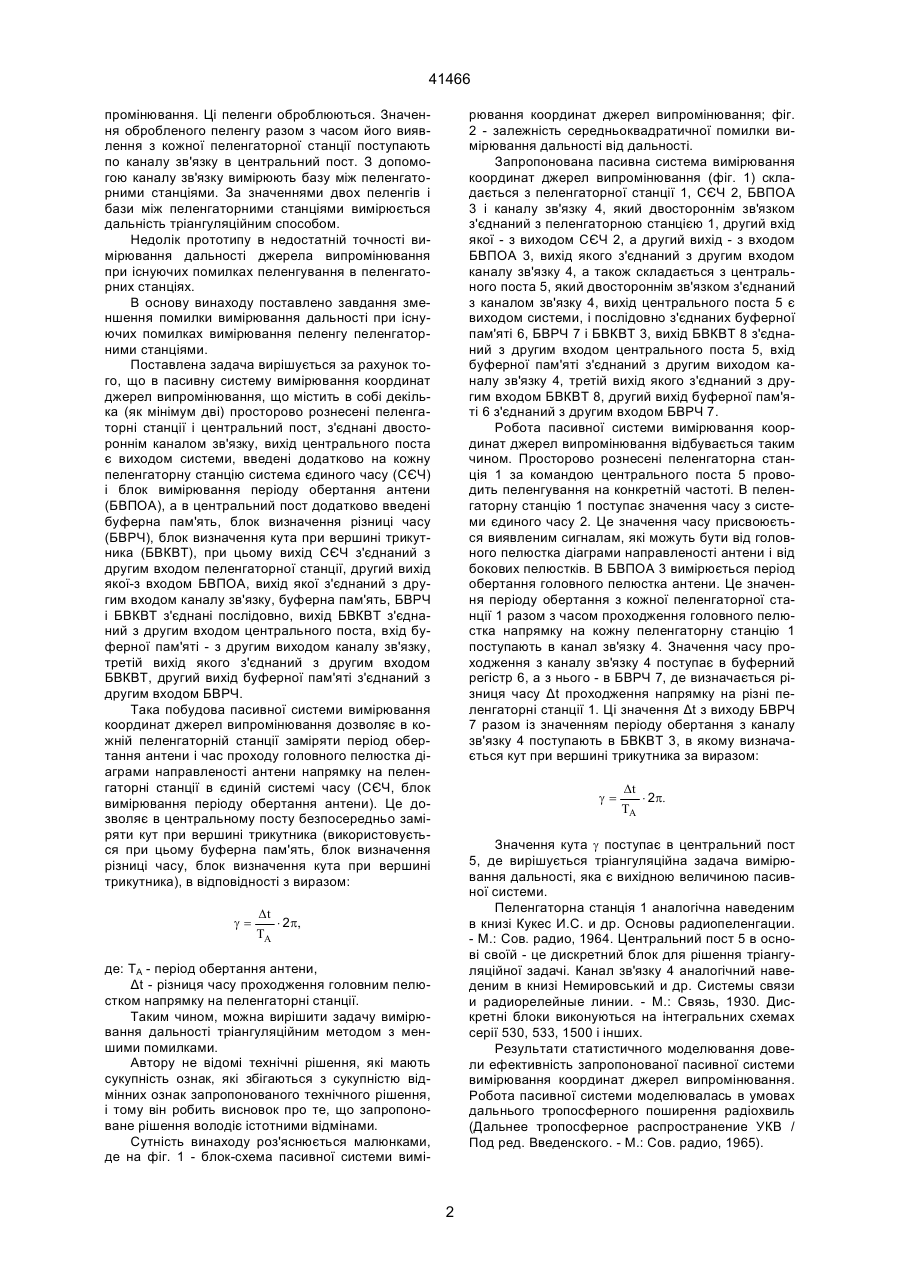

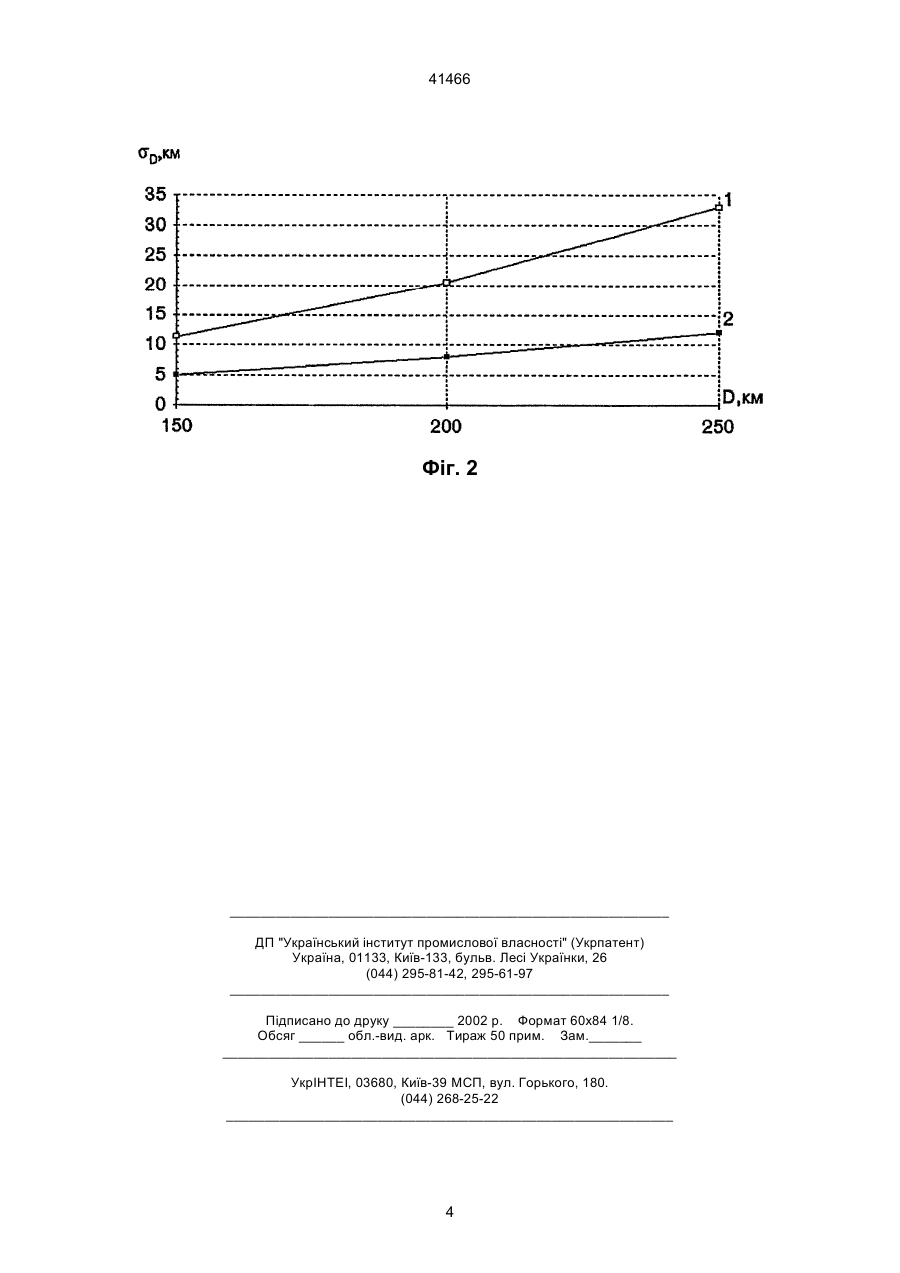

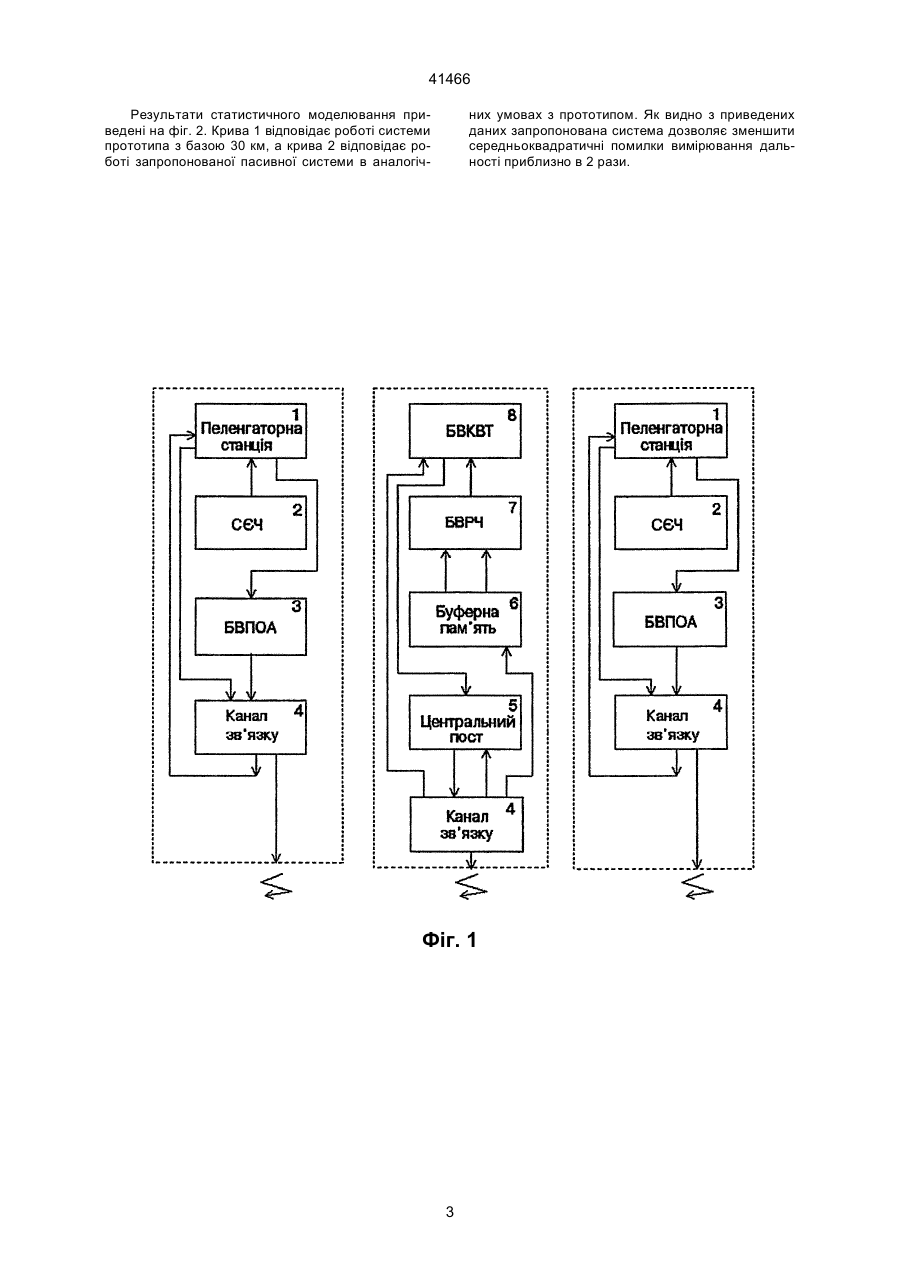

Пасивна система вимірювання координат джерел випромінювання, що містить в собі декілька (як мінімум дві) просторово рознесених пеленгаторних станцій і центральний пост, з'єднаних двостороннім каналом зв'язку, вихід центрального 41466 промінювання. Ці пеленги оброблюються. Значення обробленого пеленгу разом з часом його виявлення з кожної пеленгаторної станції поступають по каналу зв'язку в центральний пост. З допомогою каналу зв'язку вимірюють базу між пеленгаторними станціями. За значеннями двох пеленгів і бази між пеленгаторними станціями вимірюється дальність тріангуляційним способом. Недолік прототипу в недостатній точності вимірювання дальності джерела випромінювання при існуючих помилках пеленгування в пеленгаторних станціях. В основу винаходу поставлено завдання зменшення помилки вимірювання дальності при існуючих помилках вимірювання пеленгу пеленгаторними станціями. Поставлена задача вирішується за рахунок того, що в пасивну систему вимірювання координат джерел випромінювання, що містить в собі декілька (як мінімум дві) просторово рознесені пеленгаторні станції і центральний пост, з'єднані двостороннім каналом зв'язку, вихід центрального поста є виходом системи, введені додатково на кожну пеленгаторну станцію система єдиного часу (СЄЧ) і блок вимірювання періоду обертання антени (БВПОА), а в центральний пост додатково введені буферна пам'ять, блок визначення різниці часу (БВРЧ), блок визначення кута при вершині трикутника (БВКВТ), при цьому вихід СЄЧ з'єднаний з другим входом пеленгаторної станції, другий вихід якої-з входом БВПОА, вихід якої з'єднаний з другим входом каналу зв'язку, буферна пам'ять, БВРЧ і БВКВТ з'єднані послідовно, вихід БВКВТ з'єднаний з другим входом центрального поста, вхід буферної пам'яті - з другим виходом каналу зв'язку, третій вихід якого з'єднаний з другим входом БВКВТ, другий вихід буферної пам'яті з'єднаний з другим входом БВРЧ. Така побудова пасивної системи вимірювання координат джерел випромінювання дозволяє в кожній пеленгаторній станції заміряти період обертання антени і час проходу головного пелюстка діаграми направленості антени напрямку на пеленгаторні станції в єдиній системі часу (СЄЧ, блок вимірювання періоду обертання антени). Це дозволяє в центральному посту безпосередньо заміряти кут при вершині трикутника (використовується при цьому буферна пам'ять, блок визначення різниці часу, блок визначення кута при вершині трикутника), в відповідності з виразом: g= рювання координат джерел випромінювання; фіг. 2 - залежність середньоквадратичної помилки вимірювання дальності від дальності. Запропонована пасивна система вимірювання координат джерел випромінювання (фіг. 1) складається з пеленгаторної станції 1, СЄЧ 2, БВПОА 3 і каналу зв'язку 4, який двостороннім зв'язком з'єднаний з пеленгаторною станцією 1, другий вхід якої - з виходом СЄЧ 2, а другий вихід - з входом БВПОА 3, вихід якого з'єднаний з другим входом каналу зв'язку 4, а також складається з центрального поста 5, який двостороннім зв'язком з'єднаний з каналом зв'язку 4, вихід центрального поста 5 є виходом системи, і послідовно з'єднаних буферної пам'яті 6, БВРЧ 7 і БВКВТ 3, вихід БВКВТ 8 з'єднаний з другим входом центрального поста 5, вхід буферної пам'яті з'єднаний з другим виходом каналу зв'язку 4, третій вихід якого з'єднаний з другим входом БВКВТ 8, другий вихід буферної пам'яті 6 з'єднаний з другим входом БВРЧ 7. Робота пасивної системи вимірювання координат джерел випромінювання відбувається таким чином. Просторово рознесені пеленгаторна станція 1 за командою центрального поста 5 проводить пеленгування на конкретній частоті. В пеленгаторну станцію 1 поступає значення часу з системи єдиного часу 2. Це значення часу присвоюється виявленим сигналам, які можуть бути від головного пелюстка діаграми направленості антени і від бокових пелюстків. В БВПОА 3 вимірюється період обертання головного пелюстка антени. Це значення періоду обертання з кожної пеленгаторної станції 1 разом з часом проходження головного пелюстка напрямку на кожну пеленгаторну станцію 1 поступають в канал зв'язку 4. Значення часу проходження з каналу зв'язку 4 поступає в буферний регістр 6, а з нього - в БВРЧ 7, де визначається різниця часу Δt проходження напрямку на різні пеленгаторні станції 1. Ці значення Δt з виходу БВРЧ 7 разом із значенням періоду обертання з каналу зв'язку 4 поступають в БВКВТ 3, в якому визначається кут при вершині трикутника за виразом: g= Dt × 2p. TA Значення кута g поступає в центральний пост 5, де вирішується тріангуляційна задача вимірювання дальності, яка є вихідною величиною пасивної системи. Пеленгаторна станція 1 аналогічна наведеним в книзі Кукес И.С. и др. Основы радиопеленгации. - М.: Сов. радио, 1964. Центральний пост 5 в основі своїй - це дискретний блок для рішення тріангуляційної задачі. Канал зв'язку 4 аналогічний наведеним в книзі Немировський и др. Системы связи и радиорелейные линии. - М.: Связь, 1930. Дискретні блоки виконуються на інтегральних схемах серії 530, 533, 1500 і інших. Результати статистичного моделювання довели ефективність запропонованої пасивної системи вимірювання координат джерел випромінювання. Робота пасивної системи моделювалась в умовах дальнього тропосферного поширення радіохвиль (Дальнее тропосферное распространение УКВ / Под ред. Введенского. - М.: Сов. радио, 1965). Dt × 2p, TA де: ТА - період обертання антени, Δt - різниця часу проходження головним пелюстком напрямку на пеленгаторні станції. Таким чином, можна вирішити задачу вимірювання дальності тріангуляційним методом з меншими помилками. Автору не відомі технічні рішення, які мають сукупність ознак, які збігаються з сукупністю відмінних ознак запропонованого технічного рішення, і тому він робить висновок про те, що запропоноване рішення володіє істотними відмінами. Сутність винаходу роз'яснюється малюнками, де на фіг. 1 - блок-схема пасивної системи вимі 2 41466 Результати статистичного моделювання приведені на фіг. 2. Крива 1 відповідає роботі системи прототипа з базою 30 км, а крива 2 відповідає роботі запропонованої пасивної системи в аналогіч них умовах з прототипом. Як видно з приведених даних запропонована система дозволяє зменшити середньоквадратичні помилки вимірювання дальності приблизно в 2 рази. Фіг. 1 3 41466 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
