G01N 29/06 — візуалізація внутрішньої будови об’єкта, наприклад акустична мікроскопія

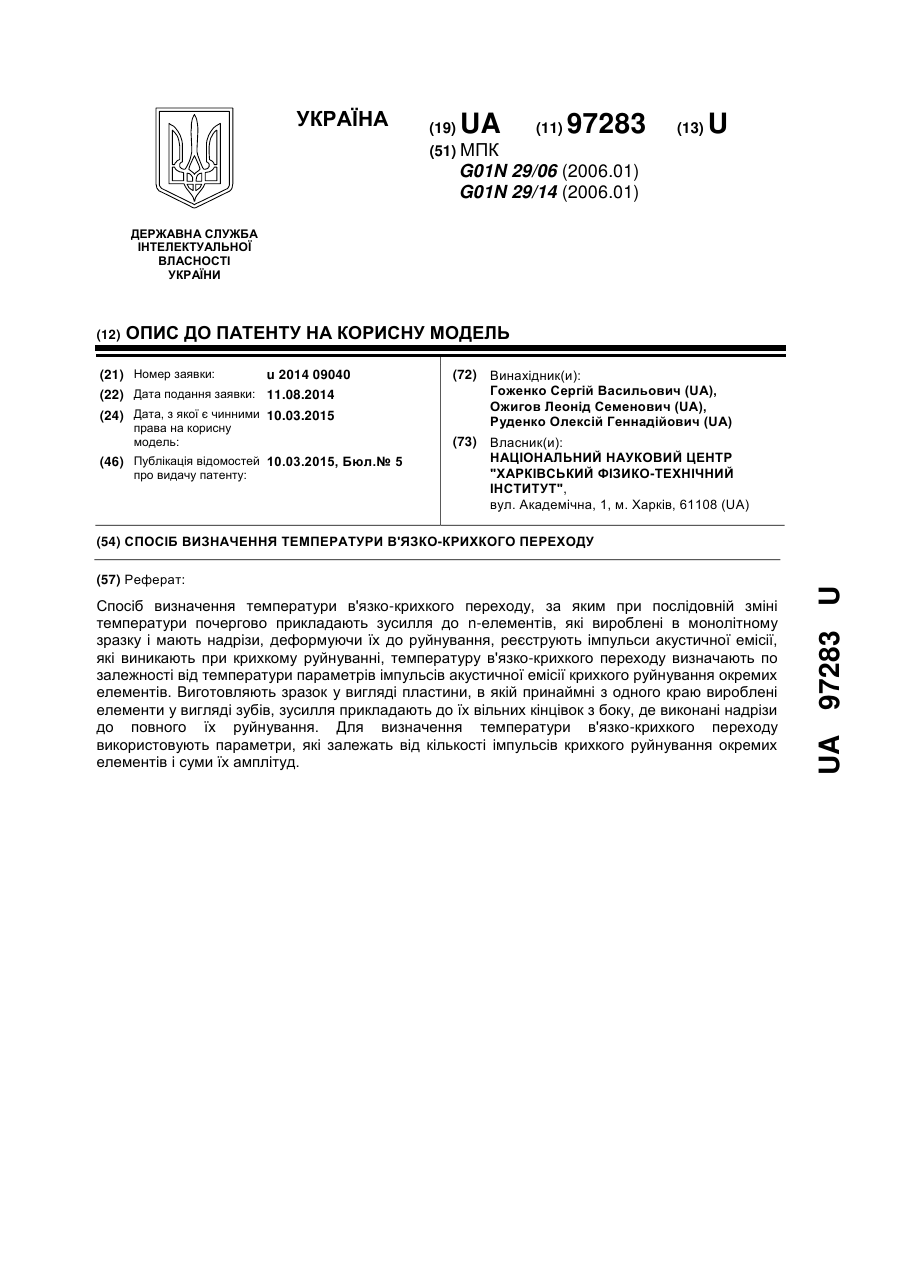

Номер патенту: 97283

Опубліковано: 10.03.2015

Автори: Гоженко Сергій Васильович, Руденко Олексій Геннадійович, Ожигов Леонід Семенович

МПК: G01N 29/14, G01N 29/06

Мітки: в'язко-крихкого, визначення, переходу, температури, спосіб

Формула / Реферат:

Спосіб визначення температури в'язко-крихкого переходу, за яким при послідовній зміні температури почергово прикладають зусилля до n-елементів, які вироблені в монолітному зразку і мають надрізи, деформуючи їх до руйнування, реєструють імпульси акустичної емісії, які виникають при крихкому руйнуванні, температуру в'язко-крихкого переходу визначають по залежності від температури параметрів імпульсів акустичної емісії крихкого руйнування...

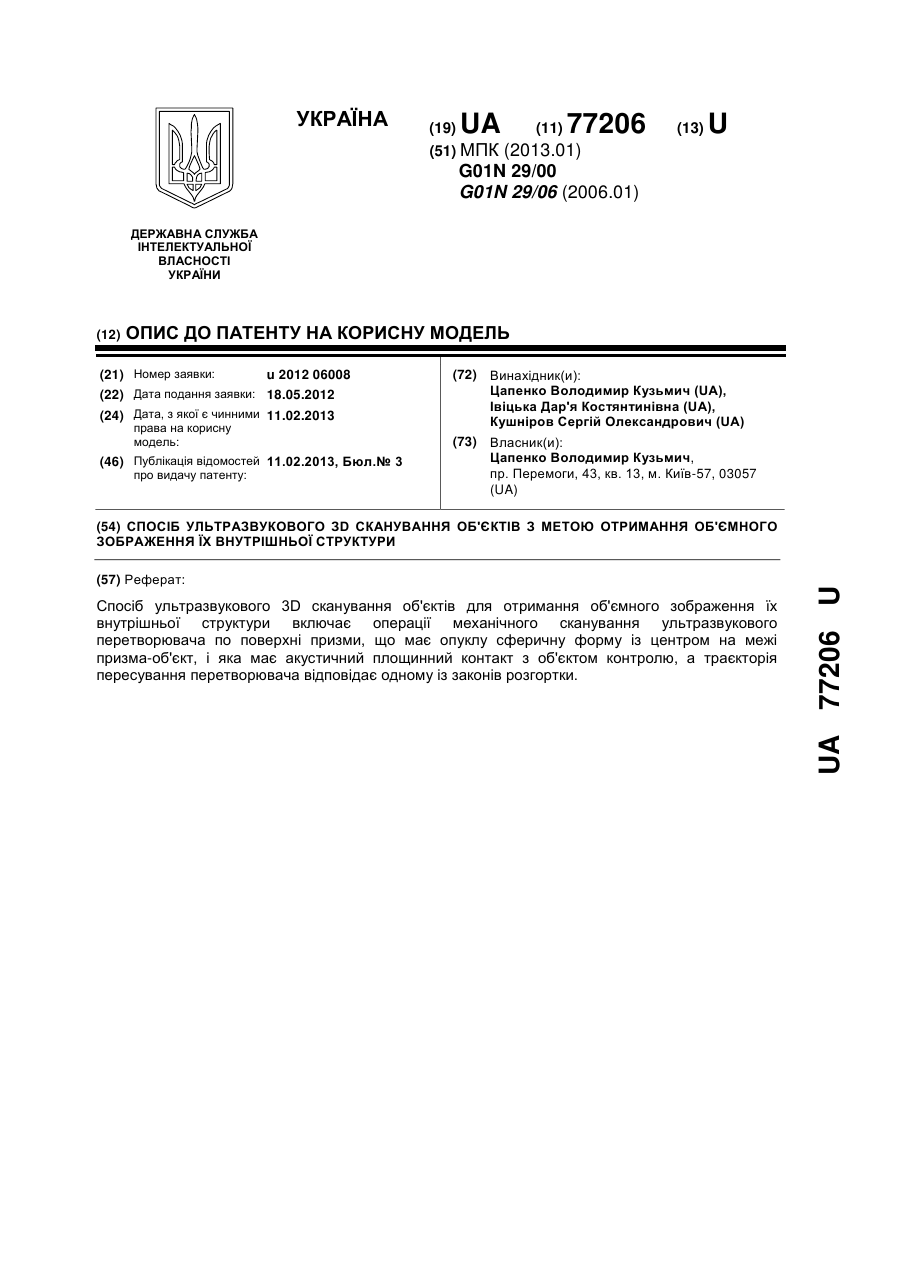

Номер патенту: 77206

Опубліковано: 11.02.2013

Автори: Івіцька Дар'я Костянтинівна, Кушніров Сергій Олександрович, Цапенко Володимир Кузьмич

МПК: G01N 29/06, G01N 29/00

Мітки: структури, зображення, спосіб, метою, ультразвукового, внутрішньої, об'єктів, отримання, об`ємного, сканування

Формула / Реферат:

Спосіб ультразвукового 3D сканування об'єктів для отримання об'ємного зображення їх внутрішньої структури, що включає операції механічного сканування ультразвукового перетворювача по криволінійній поверхні призми, яка має акустичний площинний контакт з об'єктом контролю, який відрізняється тим, що поверхня призми, по якій пересувається перетворювач, має опуклу сферичну форму із центром на межі призма-об'єкт, а траєкторія пересування...

Номер патенту: 100024

Опубліковано: 12.11.2012

Автори: Ноель Александр, Лезаж Фредерік, Ногейра де Паула Ренато

МПК: G01M 17/00, G01N 29/22, G01N 29/06 ...

Мітки: внутрішнім, спосіб, поперечного, осі, ручного, шворнів, прилад, неруйнуючого, мають, зовнішнім, змінними, перерізу, радіусами, контролю, порожнистих, профілі

Формула / Реферат:

1. Спосіб контролю шворнів осі за допомогою ультразвукових контактних датчиків, який відрізняється тим, що він включає в себе наступні етапи:a) розміщення ручним способом щонайменше одного ультразвукового контактного датчика (SU) у першому місці, що вибирають на зовнішній (SE) або внутрішній (SI) поверхні стінки (РА) порожнистого шворня осі (АЕ), причому згадана стінка (РА) має профілі поперечного перерізу зі змінними і відомими...

Номер патенту: 99844

Опубліковано: 10.10.2012

Автори: Бізійо Бернард, Льозаж Фредерик, Сєгура Родрігез Нідіа Алєхандра

МПК: G01N 29/06, G01N 29/28, G01N 29/04 ...

Мітки: готовому, труб, стані, неруйнуючий, виготовлення, контроль, зокрема

Формула / Реферат:

1. Установка підготовки до експлуатації для неруйнуючого контролю під час і після закінчення виготовлення металургійних виробів, таких як труби або інші довгі вироби, при цьому дана установка призначена для збору інформації про можливі дефекти виробу із зворотних сигналів (73), що враховуються і посилаються ультразвуковими передавальними датчиками, що послідовно збуджуються (70) по вибраному часовому закону, при цьому ультразвукові приймаючі...

Номер патенту: 98964

Опубліковано: 10.07.2012

Автори: Ноель Александр, Лезаж Фредерік, Ногейра де Паула Ренато

МПК: G01M 17/00, G01N 29/22, G01N 29/06, G01N 29/00 ...

Мітки: трубчастих, колісних, змінними, радіусами, профілями, неруйнуючого, зовнішнім, контролю, внутрішнім, пристрій, автоматичного, спосіб, осей

Формула / Реферат:

1. Спосіб контролю колісних осей за допомогою ультразвукового(их) зонда(ів), який відрізняється тим, що цей спосіб включає наступні етапи, на яких:a) розміщують на контрольному стенді (ВС) трубчасту колісну вісь (АЕ), що містить стінку (РА), яка має профілі із змінними і відомими зовнішнім і внутрішнім радіусами;b) розміщують щонайменше один ультразвуковий зонд (SU) на зовнішній (SE) або на внутрішній (SI) поверхні згаданої...

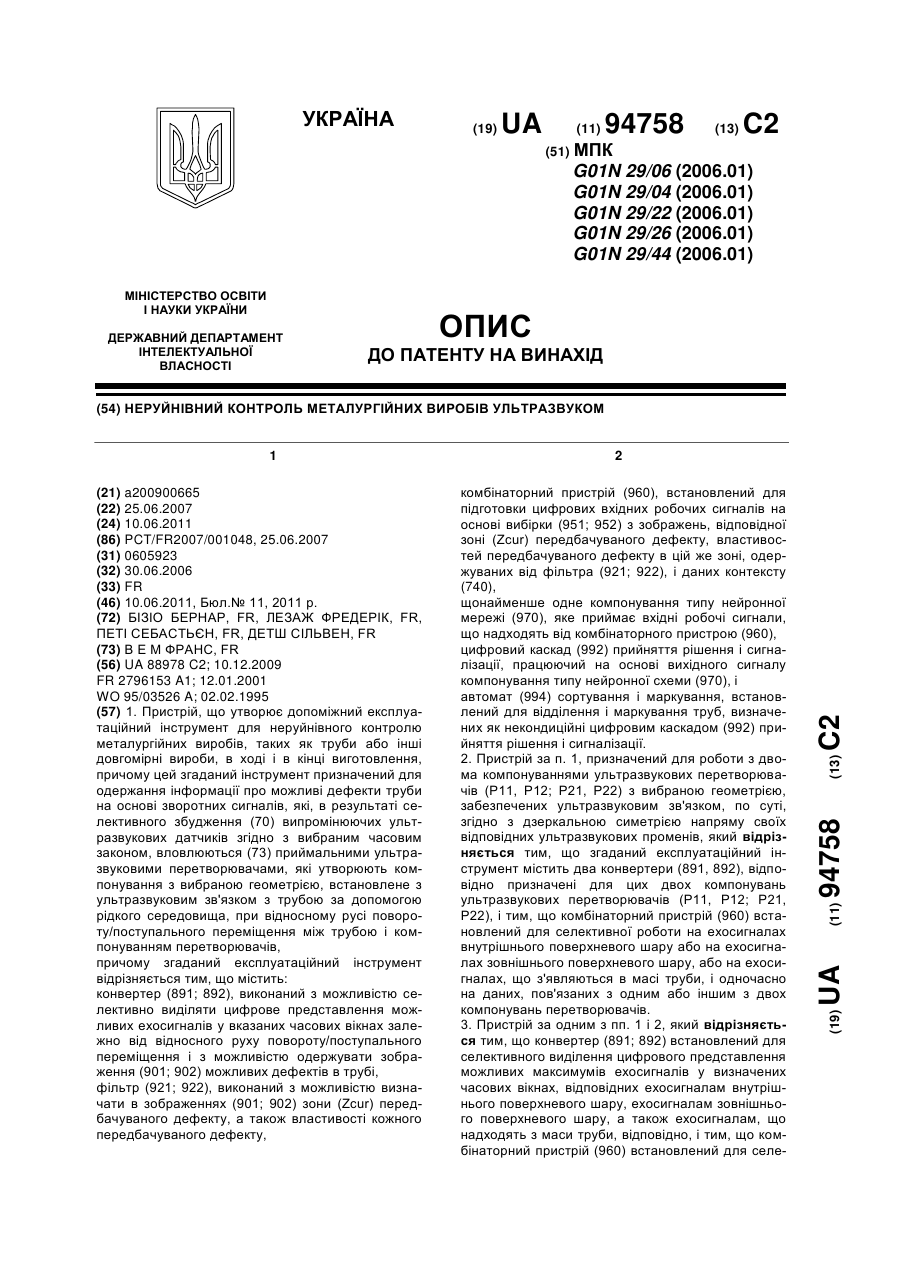

Номер патенту: 94758

Опубліковано: 10.06.2011

Автори: Детш Сільвен, Петі Себастьєн, Бізіо Бернар, Лезаж Фредерік

МПК: G01N 29/06, G01N 29/04, G01N 29/22 ...

Мітки: виробів, ультразвуком, металургійних, контроль, неруйнівний

Формула / Реферат:

1. Пристрій, що утворює допоміжний експлуатаційний інструмент для неруйнівного контролю металургійних виробів, таких як труби або інші довгомірні вироби, в ході і в кінці виготовлення, причому цей згаданий інструмент призначений для одержання інформації про можливі дефекти труби на основі зворотних сигналів, які, в результаті селективного збудження (70) випромінюючих ультразвукових датчиків згідно з вибраним часовим законом, вловлюються (73)...

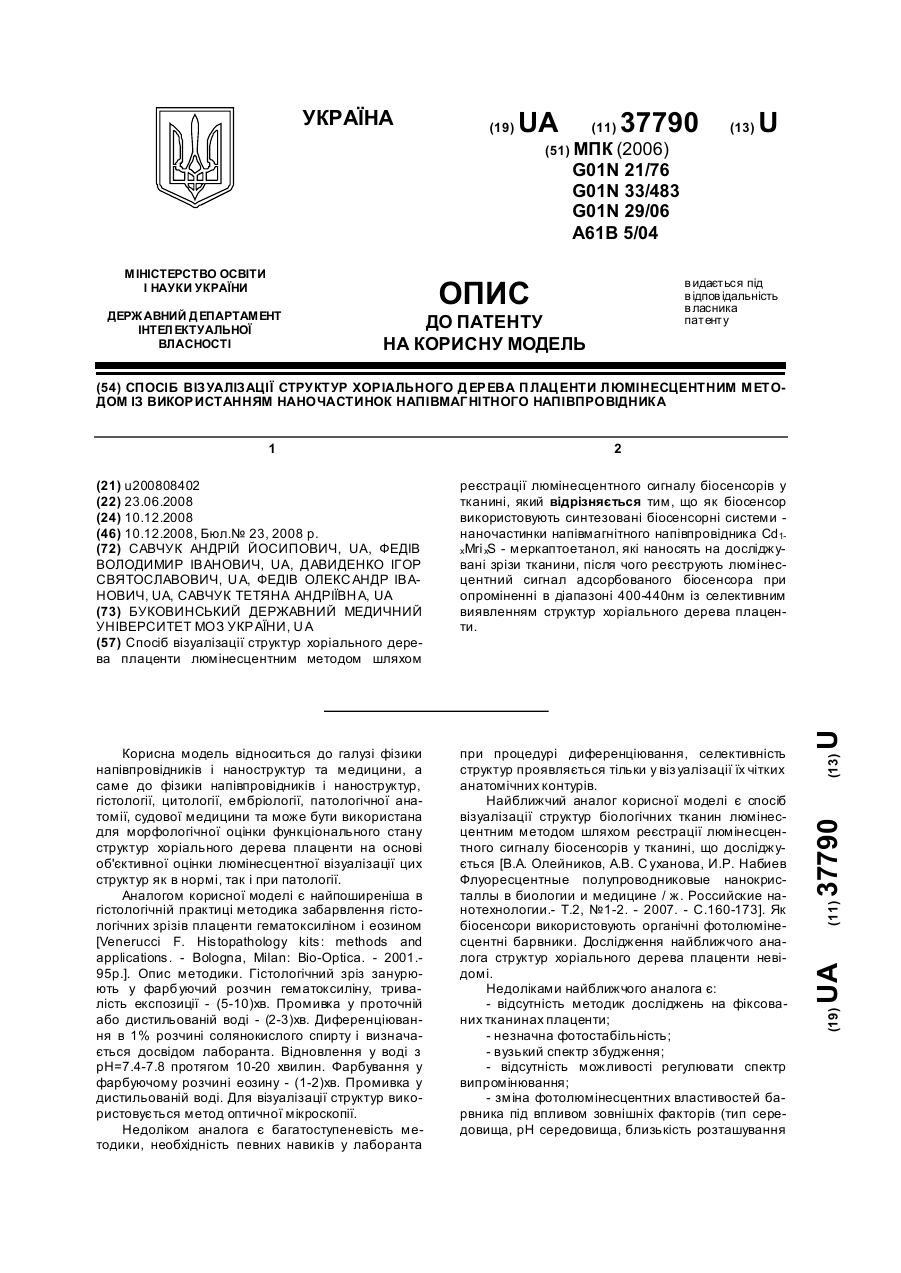

Номер патенту: 37790

Опубліковано: 10.12.2008

Автори: Федів Олександр Іванович, Давиденко Ігор Святославович, Савчук Тетяна Андріївна, Савчук Андрій Йосипович, Федів Володимир Іванович

МПК: G01N 29/06, G01N 21/76, G01N 33/483, A61B 5/04 ...

Мітки: хоріального, люмінесцентним, напівпровідника, наночастинок, візуалізації, плаценти, дерева, структур, спосіб, методом, напівмагнітного, використанням

Формула / Реферат:

Спосіб візуалізації структур хоріального дерева плаценти люмінесцентним методом шляхом реєстрації люмінесцентного сигналу біосенсорів у тканині, який відрізняється тим, що як біосенсор використовують синтезовані біосенсорні системи - наночастинки напівмагнітного напівпровідника Cd1-xMrixS - меркаптоетанол, які наносять на досліджувані зрізи тканини, після чого реєструють люмінесцентний сигнал адсорбованого біосенсора при опроміненні в...

Номер патенту: 71708

Опубліковано: 15.12.2004

Автори: Абрамов Валерій Сергійович, Заіка Володимир Миколайович, Дементій Володимир Романович, Бусов Володимир Львович

МПК: G01N 29/04, G01N 29/06

Мітки: напруг, рівня, спосіб, залишкових, визначення

Формула / Реферат:

Спосіб визначення рівня залишкових напруг шляхом порушення у виробі імпульсів ультразвукової хвилі і визначення її коефіцієнта загасання, який відрізняється тим, що уздовж шляху звучання реєструють луна-сигнал структурних шумів, по амплітудах якого судять про розподіл коефіцієнта розсіювання ультразвукових хвиль по глибині виробу, при цьому експериментально-розрахунковим шляхом визначають розподіли середньої пружної і середньої пластичної...

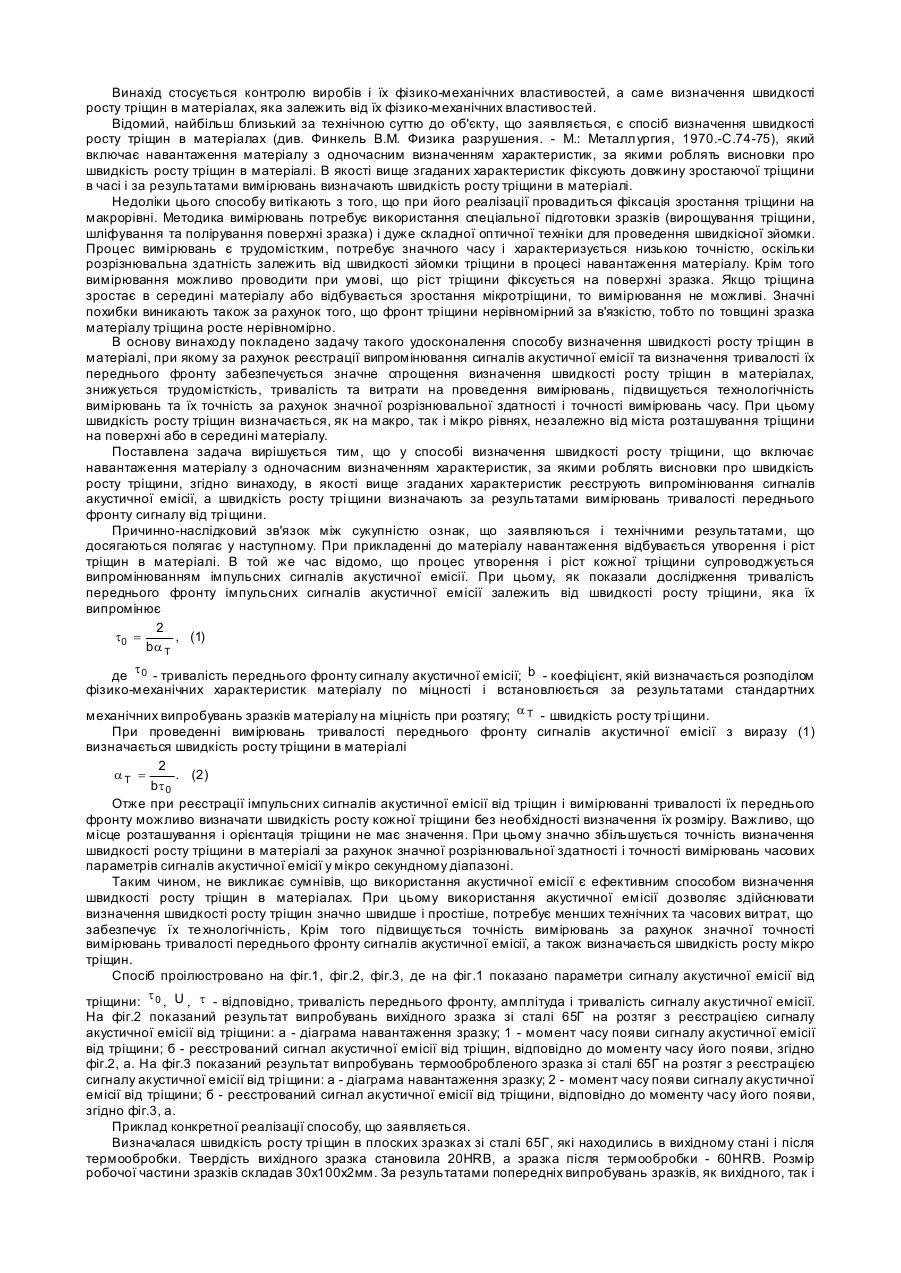

Номер патенту: 65906

Опубліковано: 15.04.2004

Автори: Бабак Віталій Павлович, Калита Віктор Михайлович, Філоненко Сергій Федорович

МПК: G01N 29/14, G01N 29/06, G01P 15/00 ...

Мітки: матеріалах, росту, визначення, спосіб, швидкості, тріщин

Формула / Реферат:

Спосіб визначення швидкості росту тріщин в матеріалах, що включає навантаження матеріалу з одночасним визначенням характеристик, за якими роблять висновки про швидкість росту тріщин в матеріалі, який відрізняється тим, що як вищезгадані характеристики реєструють випромінювання сигналів акустичної емісії, а швидкість росту тріщин визначають за тривалістю переднього фронту сигналів акустичної емісії від тріщин.

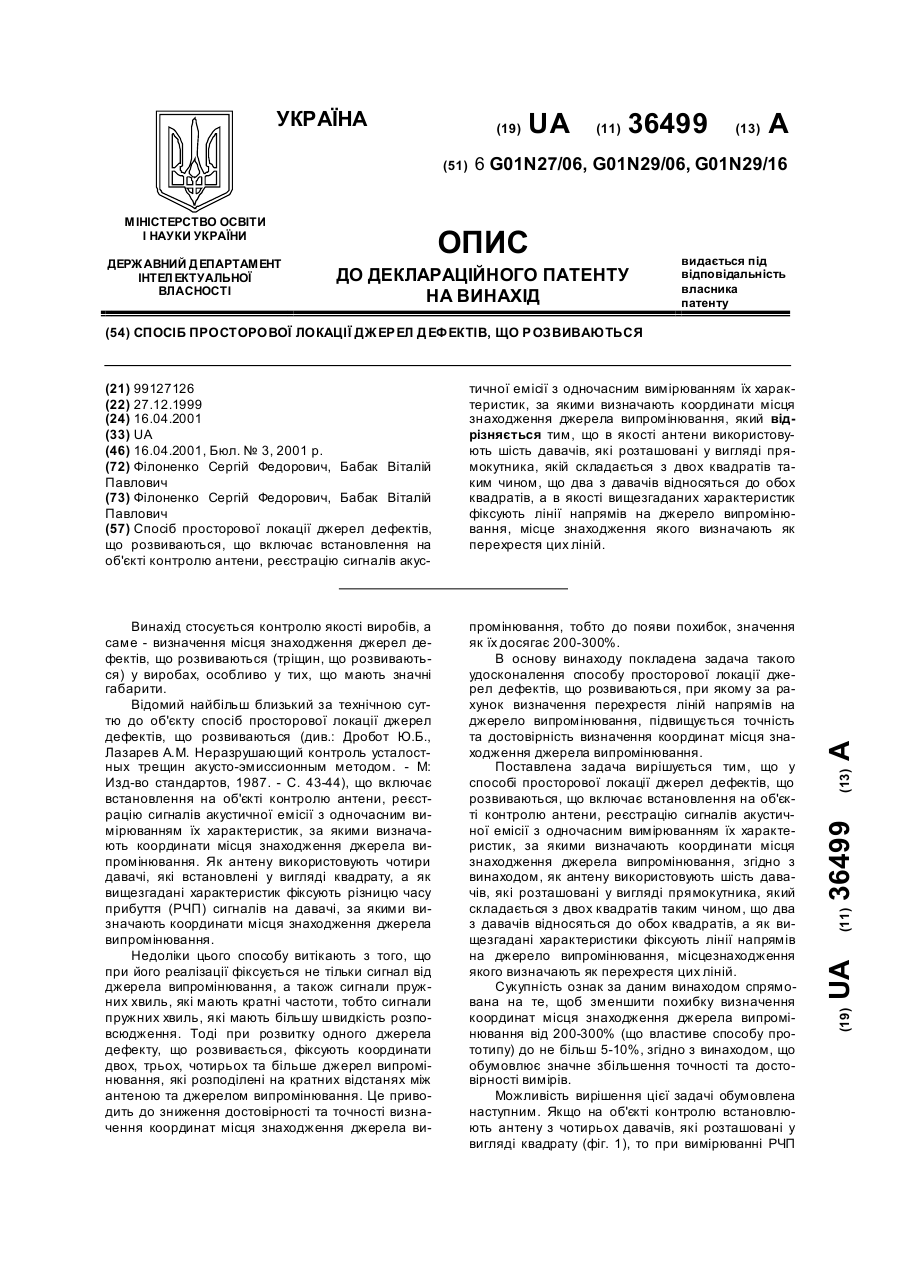

Номер патенту: 36499

Опубліковано: 16.04.2001

Автори: Бабак Віталій Павлович, Філоненко Сергій Федорович

МПК: G01N 27/06, G01N 29/06

Мітки: локації, розвиваються, спосіб, джерел, просторової, дефектів

Текст:

...давачів: h, 1 - висота та довжина об'єкту контролю; Л, Л' - лінії напрямів на джерело випромінювання для першого та другого квадратів. Розрахунки показали, що похибка визначення місця знаходження джерела випромінювання не перевищує 7%. c2 t t +t t t 31 21 23 41 43 ; 4B t 32 - t 41 (1) X2 = c t (t + t ) - 2t 21t 41 t 42 31 23 41 4B t 34 - t 21 2 де c - швидкість звуку в матеріалі; B - базовий розмір антени (фіг. 1); t 21 , t 23 … - РЧП...
