Лущільно-шліфувальна машина

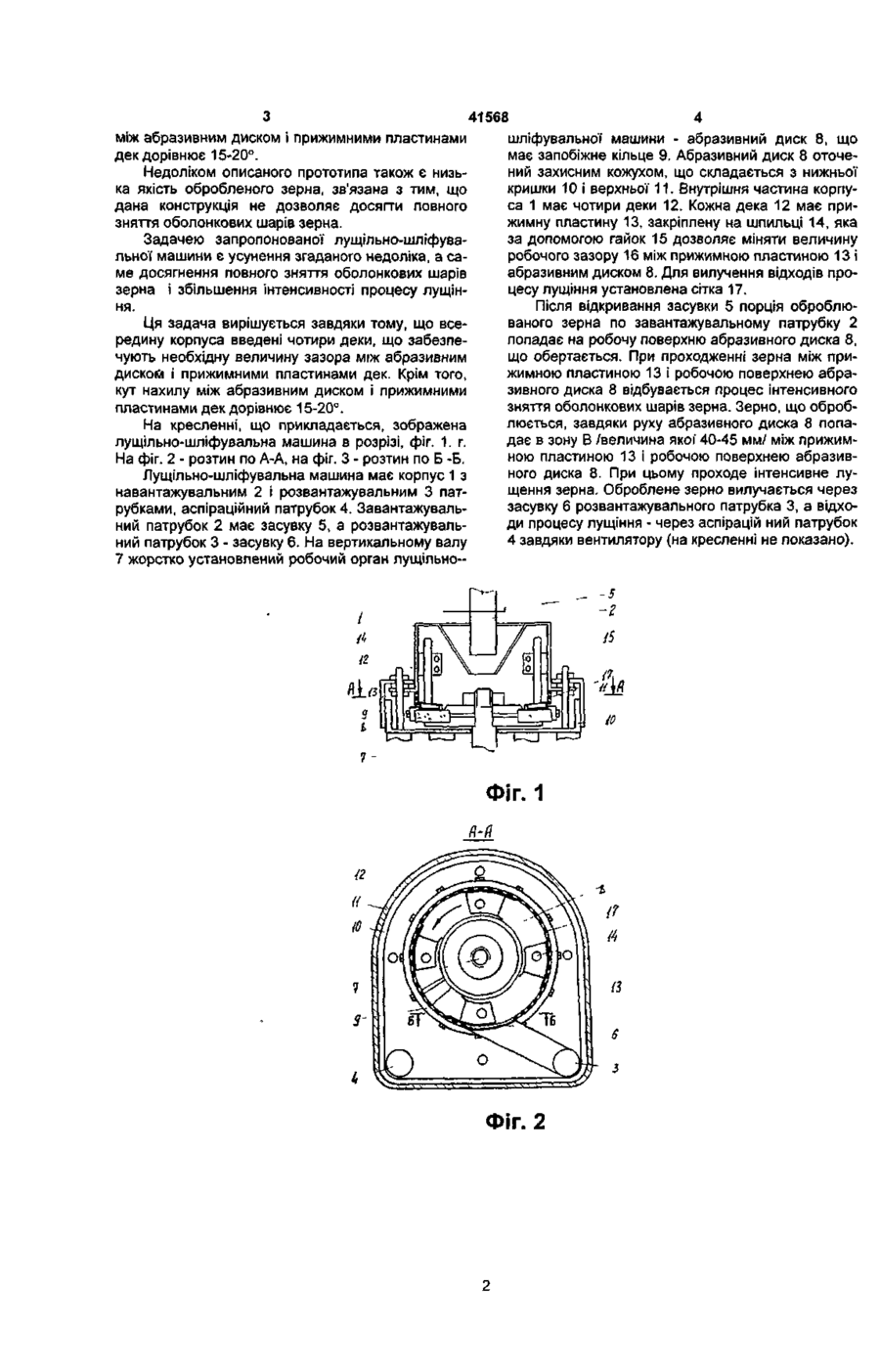

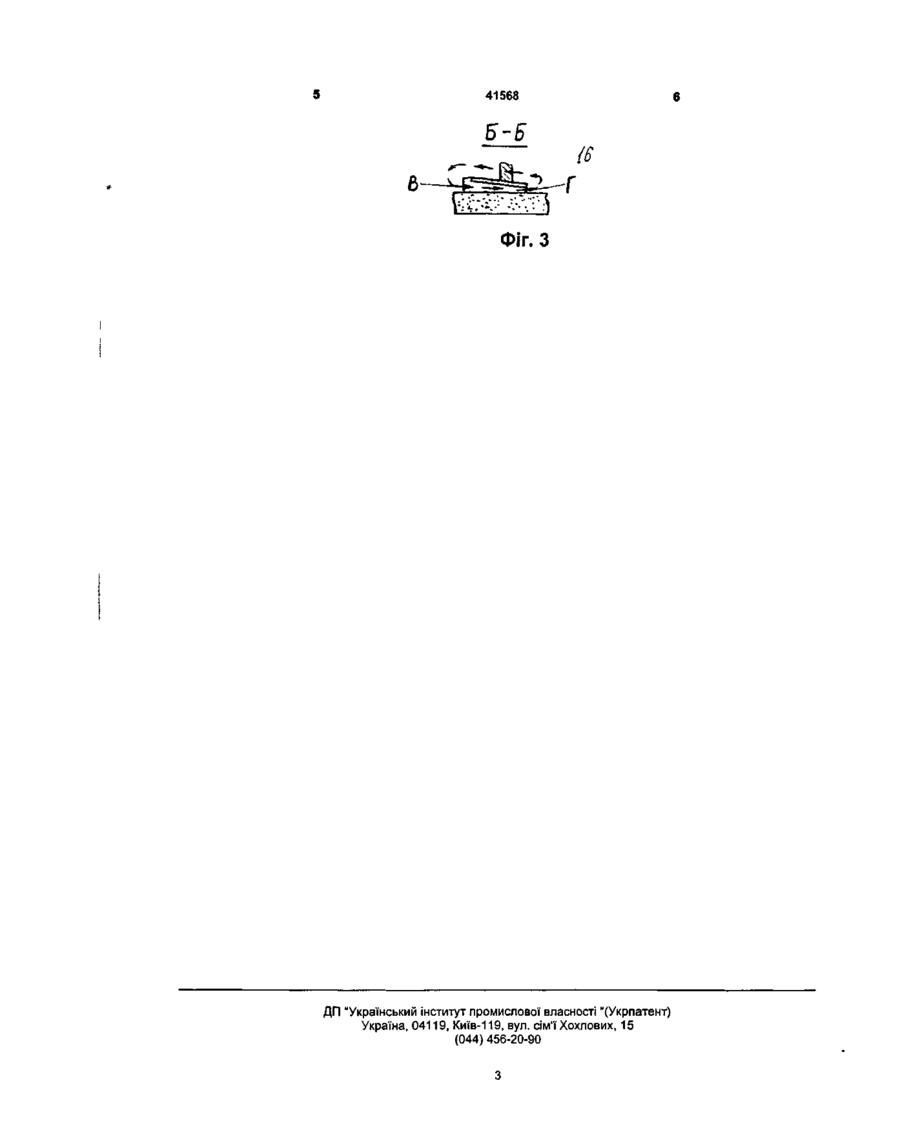

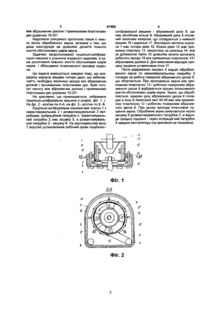

1. Лущільно-шліфувальна машина, що включає завантажувальний і розвантажувальний патру бки, що розташовані в корпусі, ситовий циліндр з установленим всередині нього вертикальним валом з абразивним диском, яка відрізняється тим, що внутрішня частина корпуса має чотири деки, що складаються зі шпильки і притискної пластини. 2. Лущільно-шліфувальна машина по п. 1, яка відрізняється тим, що притискна пластина установлена під кутом 15-20° до робочої поверхні абразивного диска Запропонований винахід відноситься до технологічного устаткування борошномельних і круп'яних заводів. Відомо "Устройство для шелушения зерна", що включає установлені в корпусі один над другим диски, верхній з яких з'єднаний в завантажувальним патрубком, установленим в отвір кришки корпуса з можливістю вертикального переміщення з зовнішнім різьбленням, механізм регулювання зазору між дисками, що включає гайку для взаємодії з різьбленням патрубка, установлений на кришці і фіксатор гайки. В кришці корпуса виконані отвори, а фіксатори гайки установлені з можливістю взаємодії з ними. Величина зазору, що регулюється, між дисками дорівнює різниці первісно установленого зазору і добутку величини шага різьблення на кількість обертів гайки, виконуваних для регулювання зазору (а. с СРСР №1790442, кл. В02. ВЗ. /02). Спільними признаками описаного винаходу і запропонованої машини є наявність абразивного диска, завантажувального патрубка, установленого в кришці корпуса, механізму регулювання зазора. Відрізняючи ми признаками запропонованої лущільно-шліфувальної машини є введення усередину корпуса дек, що забезпечують необхідну величину зазора між абразивним диском і прижимними пластинами дек. Кут нахилу між абразивним диском і прижимними пластинами дек дорівнює 15-20°. Недоліком описаного пристрою є низька якість обробленого зерна, що зв'язане з тим, що дана конструкція не дозволяє досягти повного зняття оболонкових шарів зерна. Також відома "Шелушильно-шлифовальная машина", що має корпус, завантажувальний і розвантажувальний патрубки, ситовий циліндр і установлений усередині нього вертикальний вал з абразивними кругами. На валу над абразивними кругами установлений додатковий горизонтальний диск з вертикальними лопатками, що мають в верхній частині відігнуті під прямим кутом в сторону обертання вала ділянки, які виконані так, що їх ширина збільшується від центра до периферії диска. Навколо диска на корпусі жорстоко закріплене розрізне кільце, змонтоване з утворенням зазора між ними і ситовим циліндром. Висота кільця послідовно зменшується в сторону обертання вала, починаючи з однієї стінки завантажувального патрубка до його протилежної стінки, а максимальна висота кільця менша висоти лопаток диска. Внутрішня поверхня кільця виконана жорсткою, (а. с. СРСР № 1055538, кл. В02ВЗ/02). Спільними признаками запропонованої лущільно-шліфувальної машини і описаного прототипу є наявність завантажувального і розвантажувального патрубків, розташованих в корпусі і ситового циліндра з установленим всередині нього вертикального вала з абразивним диском. Відрізняючими признаками запропонованої лущільно-шліфувальної' машини і прототипу є також введення всередину корпуса дек, що забезпечують необхідну величину зазору між абразивним диском і прижимними пластинами дек. Кут нахилу 00 to ю 41568 між абразивним диском і прижимними пластинами шліфувальної машини - абразивний диск 8, що дек дорівнює 15-20°. має запобіжне кільце 9. Абразивний диск 8 оточений захисним кожухом, що складається з нижньої Недоліком описаного прототипа також є низькришки 10 і верхньої 11. Внутрішня частина корпука якість обробленого зерна, зв'язана з тим, що са 1 має чотири деки 12. Кожна дека 12 має придана конструкція не дозволяє досягти повного жимну пластину 13, закріплену на шпильці 14, яка зняття оболонкових шарів зерна. за допомогою гайок 15 дозволяє міняти величину Задачею запропонованої лущільно-шліфуваробочого зазору 16 між прижимною пластиною 13 і льної машини є усунення згаданого недоліка, а саабразивним диском 8. Для вилучення відходів проме досягнення повного зняття оболонкових шарів цесу лущіння установлена сітка 17. зерна і збільшення інтенсивності процесу лущінПісля відкривання засувки 5 порція оброблюня. ваного зерна по завантажувальному патрубку 2 Ця задача вирішується завдяки тому, що всепопадає на робочу поверхню абразивного диска 8, редину корпуса введені чотири деки, що забезпещо обертається. При проходженні зерна між причують необхідну величину зазора між абразивним жимною пластиною 13 і робочою поверхнею абрадиском і прижимними пластинами дек. Крім того, зивного диска 8 відбувається процес інтенсивного кут нахилу між абразивним диском і прижимними зняття оболонкових шарів зерна. Зерно, що обробпластинами дек дорівнює 15-20°. люється, завдяки руху абразивного диска 8 попаНа кресленні, що прикладається, зображена дає в зону В /величина якої' 40-45 мм/ між прижимлущільно-шліфувальна машина в розрізі, фіг. 1. г. ною пластиною 13 і робочою поверхнею абразивНа фіг. 2 - розтин по А-А, на фіг. З - розтин по Б -Б. ного диска 8. При цьому проходе інтенсивне луЛущільно-шліфувальна машина має корпус 1 з щення зерна. Оброблене зерно вилучається через навантажувальним 2 і розвантажувальним 3 патзасувку 6 розвантажувального патрубка 3, а відхорубками, аспіраційний патрубок 4. Завантажувальди процесу лущіння - через аспірацій ний патрубок ний патрубок 2 має засувку 5, а розвантажуваль4 завдяки вентилятору (на кресленні не показано). ний патрубок 3 - засувку 6. На вертикальному валу 7 жорстко установлений робочий орган лущільно- ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Київ-119, вул. сім'ї Хохлових, 15 (044) 456-20-90
