Лущильно-шліфувальна машина

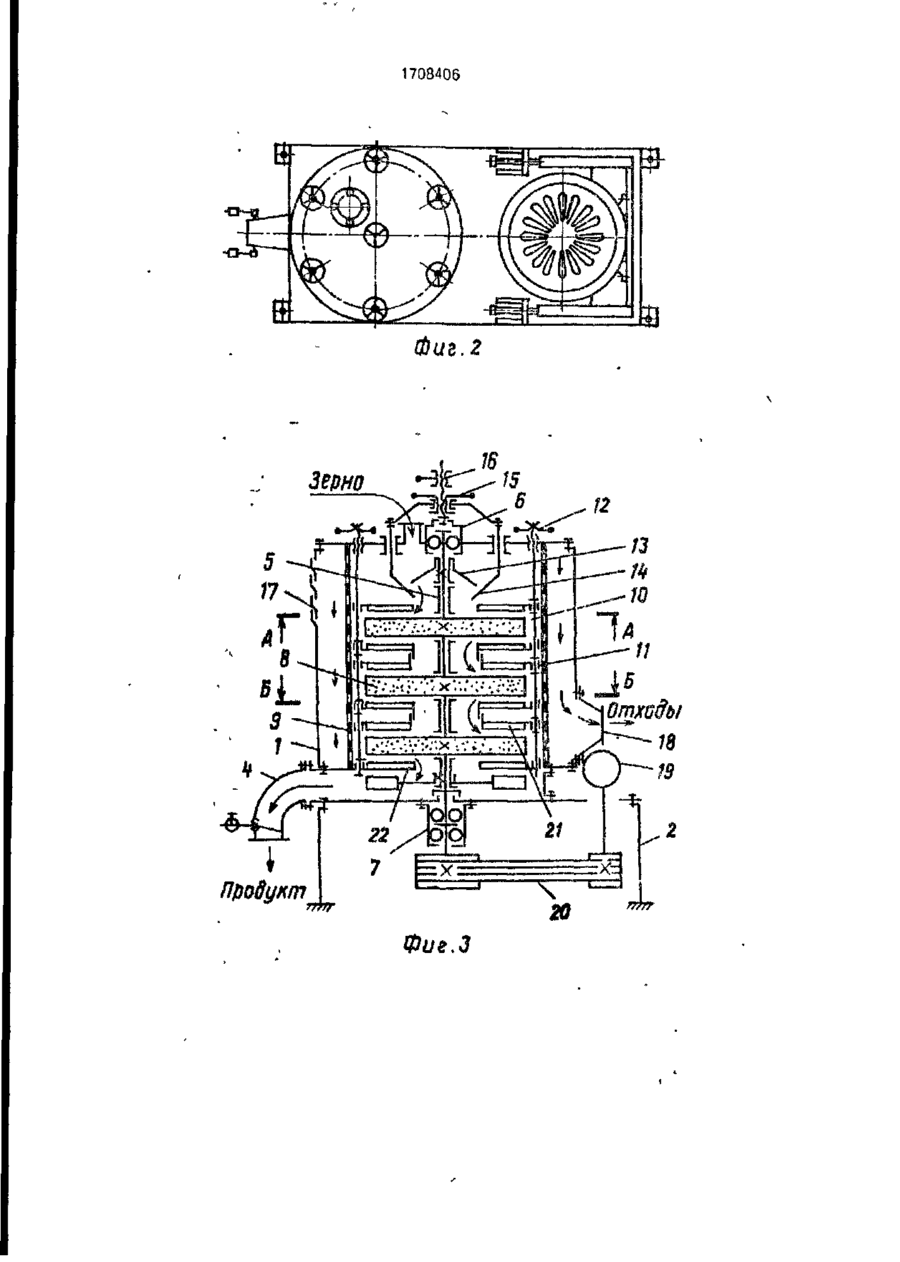

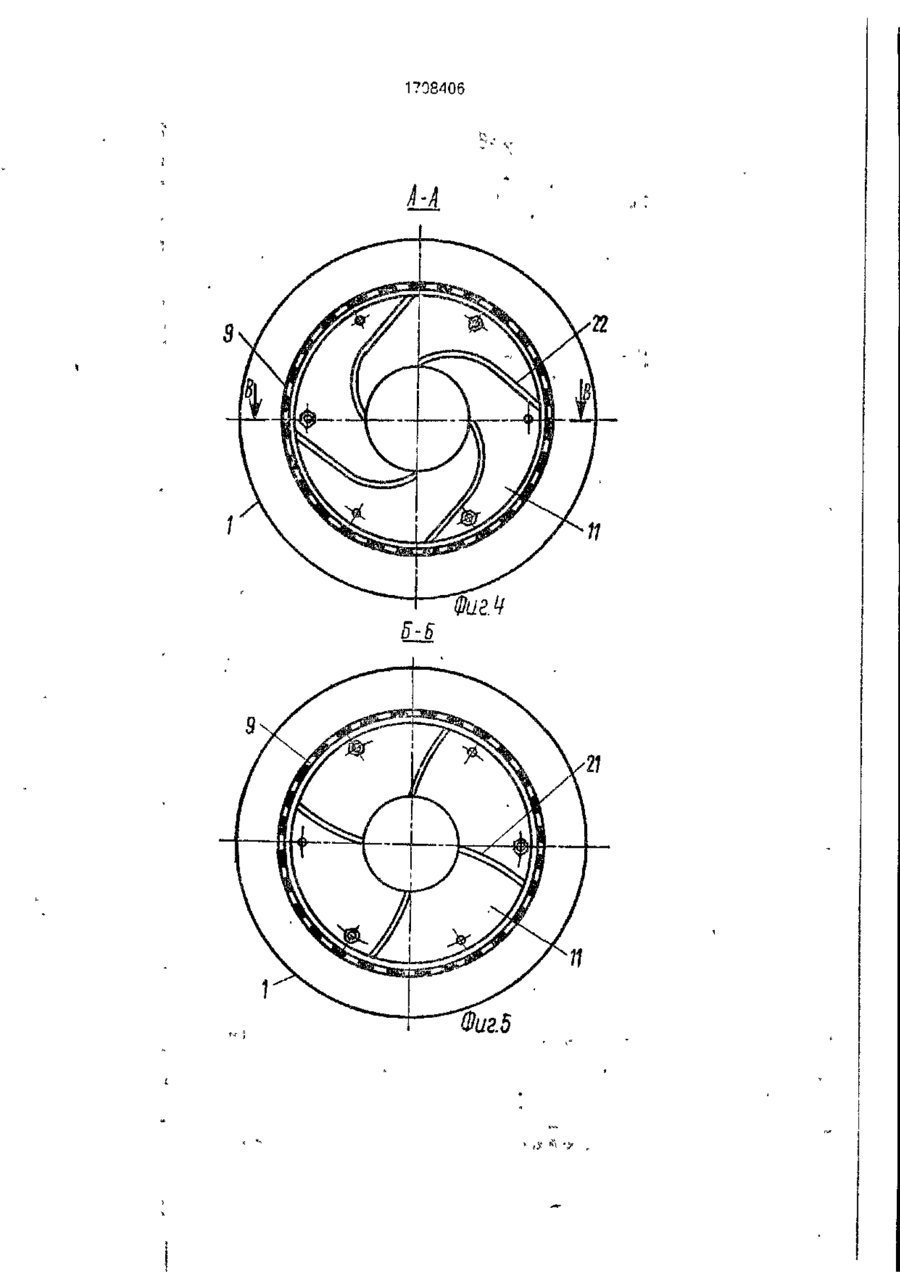

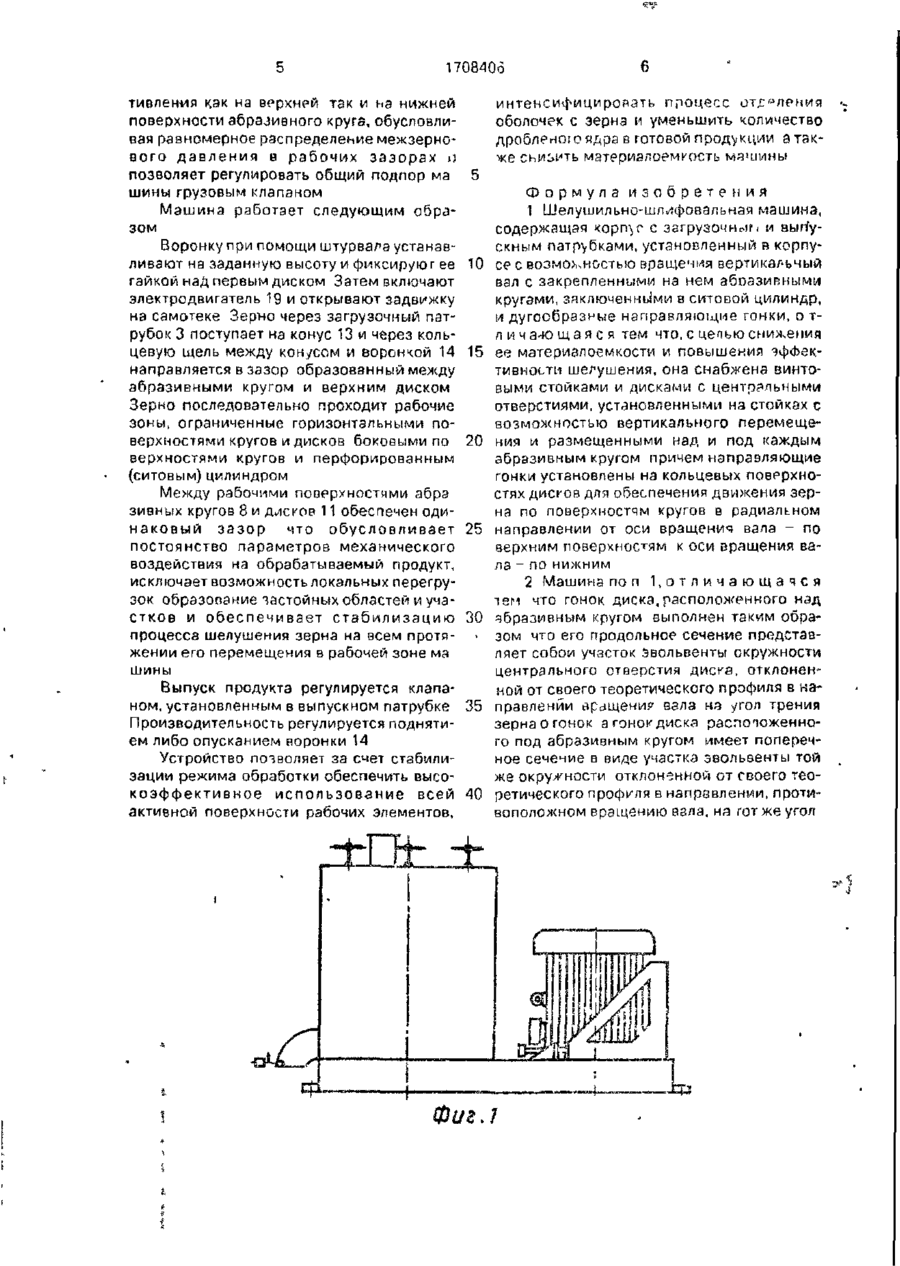

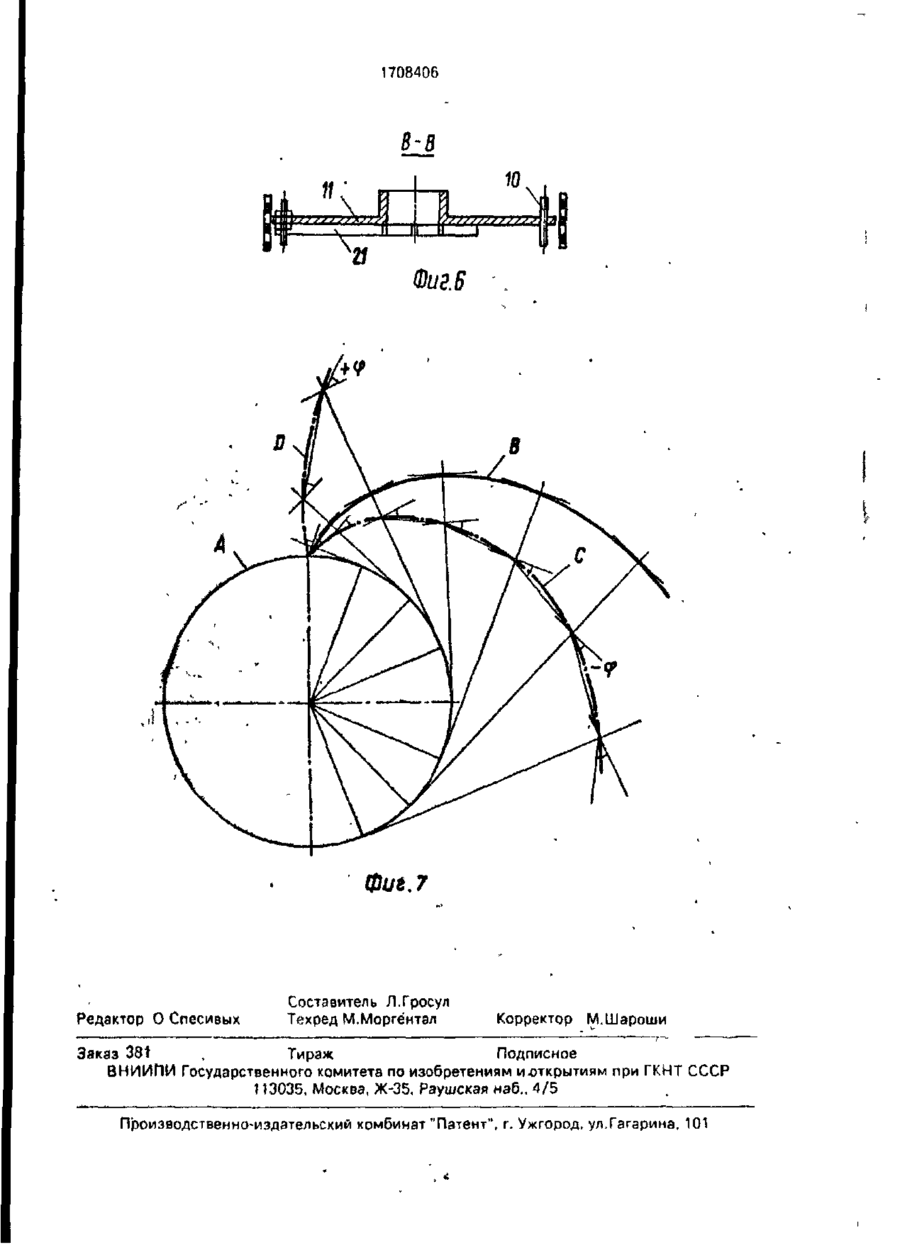

Изобретение относится к оборудованию -предназначенному для шелушения и шлифования зерна крупяных культур, и мо жет быть использовано в комбикормовой промышленности для шелушения фуражного зерна Целью изобретения является повышение эффективности шелушения зерна и снижение материалоемкости машины. Шелушильно-шлифовальная машина содержит корпус, загрузочный и выпускной патрубки, ситовой цилиндр и установленный внутри него вертикальный вал с абразивными кругами МРЖДУ абразивными кругами на винтовых стойках установлены горизонтальные подвижные диски, оснащенные дугообразными направляющими гонками, обеспечивающими движение зерна по поверхностям кругов в радиальном направлении. 1 з.п. ф-лы, 7 ил. Изобретение относится к оборудованию, предназначенному для шелушения и шлифования зерна крупяных культур, и может быть использовано в комбикормовой промышленности для шелушения фуражного зерна Однако испытание машины позволило выявить следующие недостатки Некоторая часть зернового потока не обрабатывается, так как имеет возможность просыпаться вертикально вниз через открытые промежутки между наклонными секторами, чти приводит к неравномерной обработке поверхности зерновок е смеси Увеличение зазора по ходу перемещения зерна между плоскими поверхностями абразивных кругов и наклонными направляющими секторами, обуславливая уменьшение величины межзернового давления и ослабляя силовое взаимодействие зерна с абразивными 'поверхностями, приводит к енлжгнмю эффективности шелушения и недостаточному использованию всех наружных поверхностей кругов. Предусмотренные между кругами наклонные секторы, располагаясь под Шелушильно-шлифовальная машина включает расположенный в вертикальной ситовой цилиндрической обечайке ротор, оснащенный абразивными кругами, между которыми закреплены направляющие наклонные секторы и дугообразные гонки, предназначенные для обеспечения последовательного обтекания потоком продукта верхней, боковой и нижней рабочих поверхностей кругов и повышения интенсивности обработки путем полного использования всех их наружных поверхностей. о 1708406 углом к горизонту^болыиим угла трения, требуют -увеличенных расстояний между круїами что приводит к возрастанию высоты и металлоемкости машины Целью изобретения является повышение эффективности шелушения путем эффективного использования рабочих поверхностей абразивных кругов обеспечивающего улучшение равномерности съема покровных тканей с поверхности ядра и одновременное снижение материалоемко сти машины Поставленная цель достигается тем, что между абразивными кругами MQ ВИНТОВЫХ стойках установлены горизонтальные подвижные диски, оснащенные дугообразными гонками, обеспечивающими движение зерна по верхности кругов в радиальном направлении {от оси вращения ротора - поверхностей и к оси вращения - по нижней) Предложенное конструктивно-техническое решение обеспечит полное исключение свободного вертикального просыпания зернового потока через рабочую зону без взаимодействия его с горизонтальными абразивными поверхностями кругов и рабочих дисков постояново зазора между плоскими поверхностями дисков и кругов по ходу движения зерен и равномерную обработку их поверхности в смеси при соблюдении постоянных значений нагрузочных параметров на рабочих абрзэивных поверхностях, что приводит к повышению эффективности шелушения* воэможность установки рабочего зазора между плоскими поверхностями абразивных кругов и дисков путем вертикального перемещения последних совместно с винтовыми стойками, что необходимо три регулировании процента эффективности съема оболочек путем изменений продолжительности обозботки зерна в рабочей зоне машины, характеризуемого различными механико-технологическими свойствами оболочек и ядра снижение вы соты рабочей зоны путем уменьшения расстояний между абразивными кругами, что будет способствовать снижению металлоемкости машины 5 10 15 20 25 30 35 40 45 Форма дуги 'онка строится как эволь- 50 вента окружности центрального отверстия диска в сторону противоположную всащению абразивных кругов с положительным (для верхних дисков) или отрицательным (для нижних дисков) отклонением от теоре- 55 тического профиля на величину угла трения зерна о гонок что обеспечиваем перемещение его потоков соответственно от оси к периферии либо от периферии к оси враще ния абразивных кругов по поверхности диска Из фиг.1, 2 изображена машина, общий вид нэфигЗ~ т оже продольный разрез на фиг 4-5 - разрезы А А Б-БнафигЗ В-В на фиг 4 соответственно, на фиг 7 - построение профилей гонков Шелушильно-шлифовальная машина включает корпус 1 установленный на станине 2 с загрузочным 3 и выпускным 4 патрубками Внутри корпуса на вертикзпьном валу 5 установленном в подшипниковых опорах 6 и 7 жестко закреплены абразивные круги 3, окруженные ситовым ципиндром 8 Над и под каждым кругом на винтовых стойках 10 закреплены диски 11, перемещаемые штурвалами 12 зинтового механизма Для направления зерна и регулирования подачи его на верхний диск предусмотрено устройство состоящее из распределительного конуса 13 и направляющей воронки 14, перемещение которой по вертикали осуществляется штурвалом 15 винтового механизма Положение воронки фиксируется гайкой 16 Аспирация осуществляется через жалюзи 17 в корпусе машины с отводом запыленного воздуха и отходов обработки через патрубок 18 Привод машины осуществляется от электродвигателя 19 через клиноременную передачу 20 В дисках 11 выполнены центральные отверстия Иа кольцевых поверхностях дисков установлены дугообразные направляющие гонки Все верхние диски (с гонгами 21) закреплены на трех расположенных под углом 120° вертикальных стойках и имеют т ри смещенных на 60° отверстия для пропуска стоек крепления нижних дисков (с гонками 22) Крепление стоек допускает возможчость их вращения штурвалами 12 и ьертикального перемещения совместно всех верхних либо всех нижних дисков при регулировании зазоров fv-ежду их рабочими поверхностями и абразивными кругами На фиг 4 изображено построение формы гонков Продольные сечения гонеов представляют собой участки эвольвент окружности А центрального отверстия диска, отклоненные от теоретического профиля эвольвенты В на величину угла ^ т реиия зерна о гонок. Продольное сечение гонка 21 -эвольвента D отклоненная отэвольвеьты В в направлении вращения вала 5 иа угол
