Спосіб ремонту тріснутих сталерозливальних виливниць

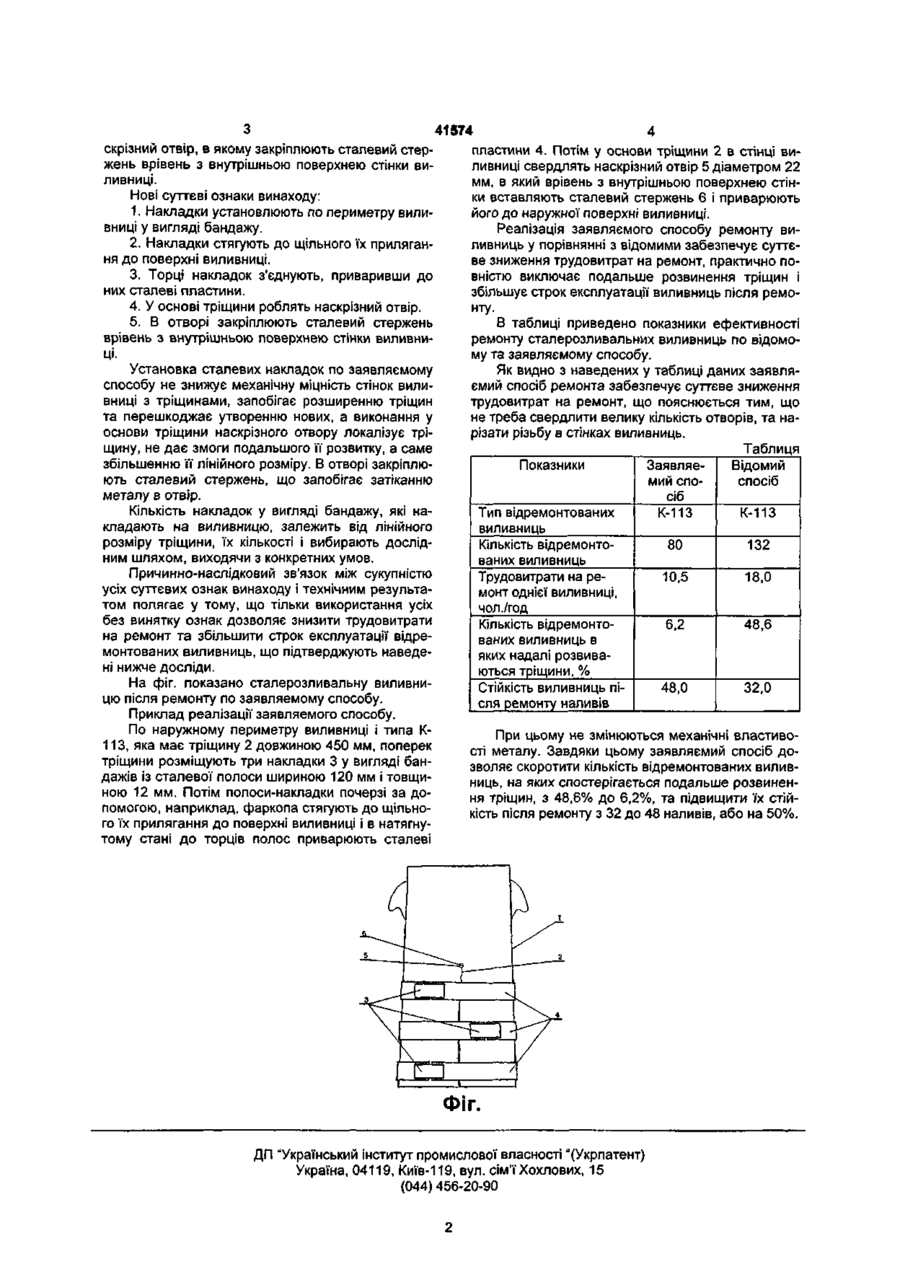

1. Спосіб ремонту тріснутих сталерозливальних виливниць, який включає накладання поперек тріщини плоских сталевих накладок та закріплення їх на виливниці, виконання отворів в виливниці і установку в них сталевих циліндричних стержнів, який відрізняється тим, що накладки установлюють по периметру виливниці у вигляді бандажу, стягують до щільного прилягання до поверхні виливниці і торці накладок з'єднують, приваривши до них сталеві пластини. 2. Спосіб по п.1, який відрізняється тим, що у основи тріщини в стінці виливниці виконують наскрізний отвір, в якому закріплюють сталевий стержень врівень з внутрішньою поверхнею стінки виливниці Винахід стосується чорної металургії і може бути використано при профілактичному та відновлювальному поточному ремонті сталерозливних чавунних виливниць. Відомо спосіб ремонту тріснутих сталерозливальних виливниць (далі виливниць) (А. с. СРСР 1115844, кл. В22Д7/06, 1983). Проте цей спосіб має обмежене використання, бо може бути реалізовано тільки при ремонті виливниць, які мають тріщини на торцях. Але більша частина виливниць виходить з ладу у зв'язку з тим, що утворюються тріщини по стінках та ребрах. Відомо спосіб ремонту тріснутих виливниць, який може бути використано при ремонті виливниць з тріщинами по стінках та ребрах (А. с. СРСР 366053, кл. В23Р7/04, 1971). Цей спосіб прийнято нами за прототип. Суть данного способу полягає у тому, що упоререк тріщини кладуть сталеву накладку, яку закріплюють на виливниці за допомогою сталевих циліндричних стержнів, які установлюють у тіло виливниці і приварюють до накладки. Недоліками цього способу є великі трудовитрати та низька експлуатаційна надійність виливниць після ремонту. Це пояснюється тим, що по відомому способу на зовнішньому боці виливниці по обидві сторони тріщини свердлять ряд парних отворів на глибину (50...70) мм. Через це механічна міцність стінки виливниць знижується, що і приводить до передчасного руйнування виливниці. Крім того, цей спосіб не виключає можливості подальшого збільшення лінійного розміру тріщини, а також утворення нових тріщин, що потребує повторного ремонту, або призводить до руйнування виливниці. Ці недоліки відомого способу суттєво знижують ефективність його використання. В основу винаходу поставлена технічна задача: удосконалити спосіб ремонту тріснутих сталерозливальних виливниць шляхом зміни способу закріплення накладок на виливниці, що забезпечить суттєве зниження трудовитрат на ремонт та збільшить строк експлуатації відремонтованих в и - т ливниць. Поставлена задача вирішується завдяки тому, що в відомому способі ремонту тріснутих виливниць, який включає накладення поперек тріщини плоских сталевих накладок та закріплення їх на виливниці, виконання отворів в виливниці і установку в них сталевих циліндричних стержнів, накладки установлюють по периметру виливниці у вигляді бандажу, стягують до щільного прилягання до поверхні виливниці і торці накладок з'єднують, приваривши до них сталеві пластини. Крім того, у основи тріщини в стінці виливниці виконують на со 5 скрізний отвір, в якому закріплюють сталевий стержень врівень з внутрішньою поверхнею стінки виливниці. Нові суттєві ознаки винаходу: 1. Накладки установлюють по периметру виливниці у вигляді бандажу. 2. Накладки стягують до щільного їх прилягання до поверхні виливниці. 3. Торці накладок з'єднують, приваривши до них сталеві пластини. 4. У основі тріщини роблять наскрізний отвір. 5. В отворі закріплюють сталевий стержень врівень з внутрішньою поверхнею стінки виливниціУстановка сталевих накладок по заявляемому способу не знижує механічну міцність стінок виливниці з тріщинами, запобігає розширенню тріщин та перешкоджає утворенню нових, а виконання у основи тріщини наскрізного отвору локалізує тріщину, не дає змоги подальшого її розвитку, а саме збільшенню її лінійного розміру. В отворі закріплюють сталевий стержень, що запобігає затіканню металу в отвір. Кількість накладок у вигляді бандажу, які накладають на виливницю, залежить від лінійного розміру тріщини, їх кількості і вибирають дослідним шляхом, виходячи з конкретних умов. Причинно-наслідковий зв'язок між сукупністю усіх суттєвих ознак винаходу і технічним результатом полягає у тому, що тільки використання усіх без винятку ознак дозволяє знизити трудовитрати на ремонт та збільшити строк експлуатації відремонтованих виливниць, що підтверджують наведені нижче досліди. На фіг. показано сталерозливальну виливницю після ремонту по заявляемому способу. Приклад реалізації заявляемого способу. По наружному периметру виливниці і типа К113, яка має тріщину 2 довжиною 450 мм, поперек тріщини розміщують три накладки 3 у вигляді бандажів із сталевої полоси шириною 120 мм і товщиною 12 мм. Потім полоси-накладки почерзі за допомогою, наприклад, фаркопа стягують до щільного їх прилягання до поверхні виливниці і в натягнутому стані до торців полос приварюють сталеві 41574 пластини 4. Потім у основи тріщини 2 в стінці виливниці свердлять наскрізний отвір 5 діаметром 22 мм, в який врівень з внутрішньою поверхнею стінки вставляють сталевий стержень 6 і приварюють його до наружної поверхні виливниці. Реалізація заявляемого способу ремонту виливниць у порівнянні з відомими забезпечує суттєве зниження трудовитрат на ремонт, практично повністю виключає подальше розвинення тріщин і збільшує строк експлуатації виливниць після ремонту. В таблиці приведено показники ефективності ремонту сталерозливальних виливниць по відомому та заявляемому способу. Як видно з наведених у таблиці даних заявляємий спосіб ремонта забезпечує суттєве зниження трудовитрат на ремонт, що пояснюється тим, що не треба свердлити велику кількість отворів, та нарізати різьбу в стінках виливниць. Таблиця Показники Відомий Заявляемий споспосіб сіб Тип відремонтованих К-113 К-113 виливниць Кількість відремонто80 132 ваних виливниць Трудовитрати на ре10,5 18,0 монт однієї виливниці, чол./год Кількість відремонто48,6 6,2 ваних виливниць в яких надалі розвиваються тріщини, % Стійкість виливниць пі32,0 48,0 сля ремонту наливів При цьому не змінюються механічні властивості металу. Завдяки цьому заявляємий спосіб дозволяє скоротити кількість відремонтованих виливниць, на яких спостерігається подальше розвинення тріщин, з 48,6% до 6,2%, та підвищити їх стійкість після ремонту з 32 до 48 наливів, або на 50%. ФІГ. ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Київ-119, вул. сім'ї Хохлових, 15 (044) 456-20-90 U S I*
