Електрофільтр для очищення аерозолю агресивних рідин

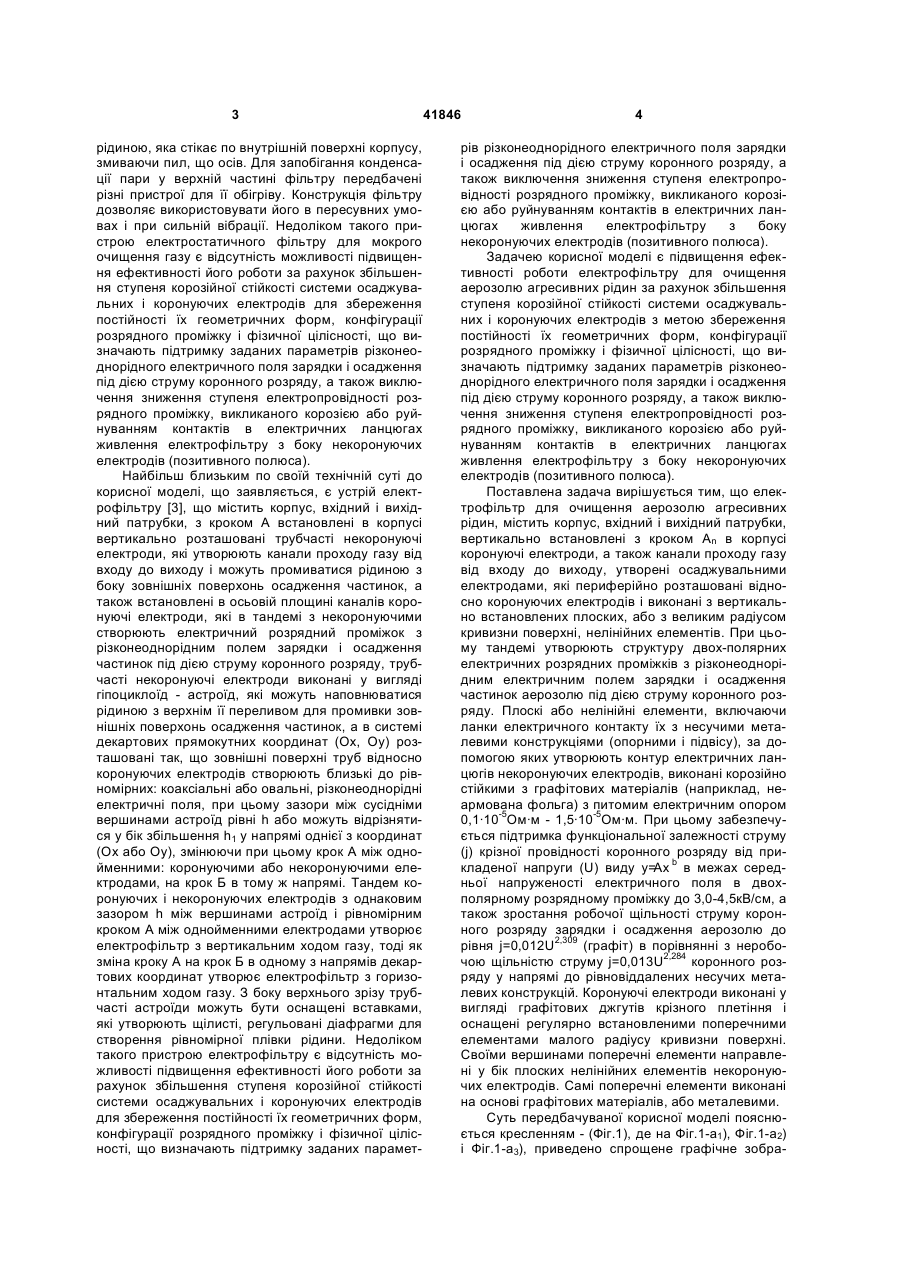

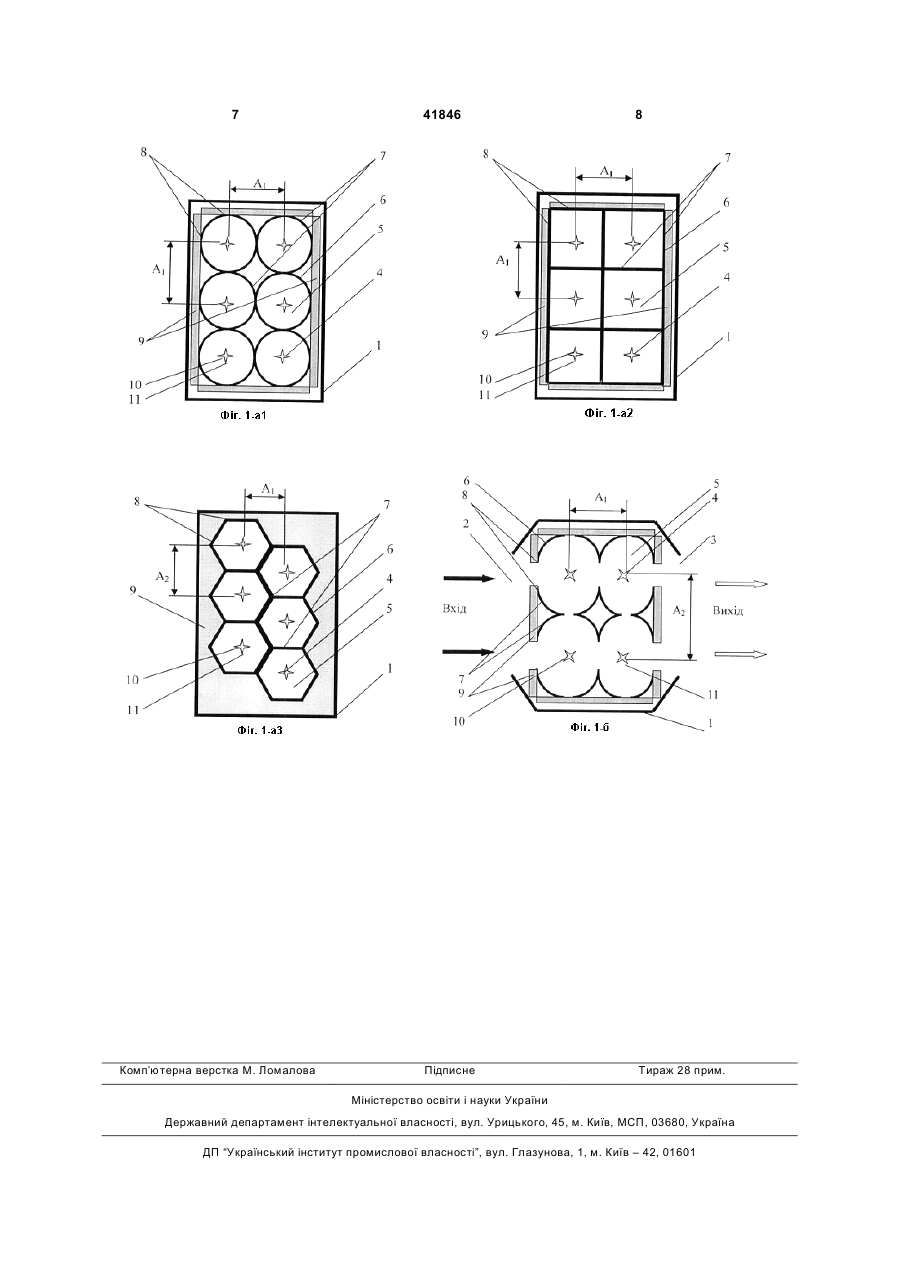

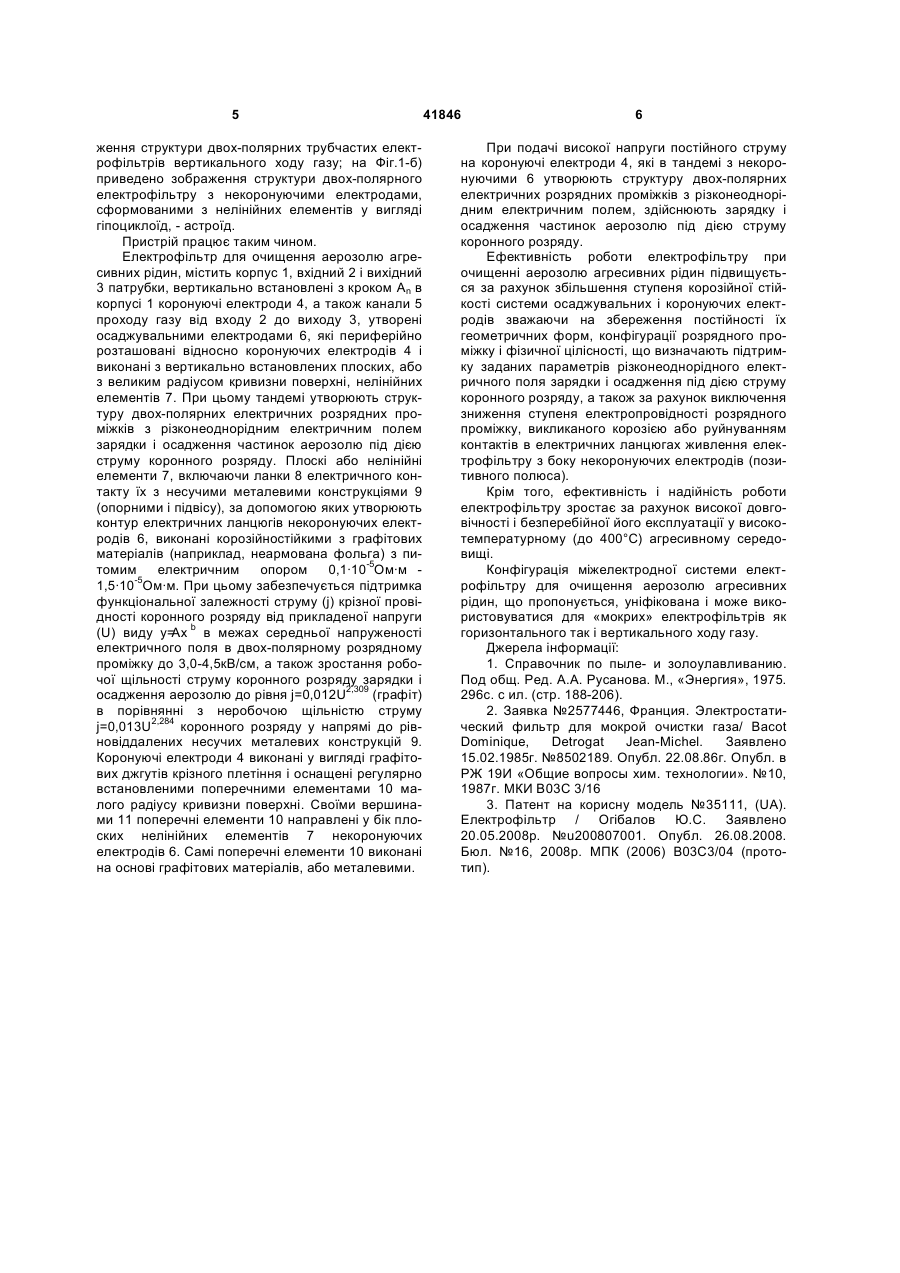

1. Електрофільтр для очищення аерозолю агресивних рідин, що містить корпус, вхідний і вихідний патрубки, вертикально встановлені з кроком Аn в корпусі коронуючі електроди, а також канали проходу газу від входу до виходу, утворені осаджувальними електродами, які розташовані периферійно відносно коронуючих електродів і виконані з вертикально встановлених плоских або з великим радіусом кривизни поверхні нелінійних елементів, тандемом утворюючих структуру двополярних електричних розрядних проміжків з різко неоднорідним електричним полем зарядки і осадження частинок аерозолю під дією струму коронного розряду, який відрізняється тим, що плоскі або нелінійні елементи, включаючи ланки електричного контакту їх з несучими металевими конструкціями (опорними і підвісу), за допомогою яких U 2 (19) 1 3 рідиною, яка стікає по внутрішній поверхні корпусу, змиваючи пил, що осів. Для запобігання конденсації пари у верхній частині фільтру передбачені різні пристрої для її обігріву. Конструкція фільтру дозволяє використовувати його в пересувних умовах і при сильній вібрації. Недоліком такого пристрою електростатичного фільтру для мокрого очищення газу є відсутність можливості підвищення ефективності його роботи за рахунок збільшення ступеня корозійної стійкості системи осаджувальних і коронуючих електродів для збереження постійності їх геометричних форм, конфігурації розрядного проміжку і фізичної цілісності, що визначають підтримку заданих параметрів різконеоднорідного електричного поля зарядки і осадження під дією струму коронного розряду, а також виключення зниження ступеня електропровідності розрядного проміжку, викликаного корозією або руйнуванням контактів в електричних ланцюгах живлення електрофільтру з боку некоронуючих електродів (позитивного полюса). Найбільш близьким по своїй технічній суті до корисної моделі, що заявляється, є устрій електрофільтру [3], що містить корпус, вхідний і вихідний патрубки, з кроком А встановлені в корпусі вертикально розташовані трубчасті некоронуючі електроди, які утворюють канали проходу газу від входу до виходу і можуть промиватися рідиною з боку зовнішніх поверхонь осадження частинок, а також встановлені в осьовій площині каналів коронуючі електроди, які в тандемі з некоронуючими створюють електричний розрядний проміжок з різконеоднорідним полем зарядки і осадження частинок під дією струму коронного розряду, трубчасті некоронуючі електроди виконані у вигляді гіпоциклоїд - астроїд, які можуть наповнюватися рідиною з верхнім її переливом для промивки зовнішніх поверхонь осадження частинок, а в системі декартових прямокутних координат (Ох, Оу) розташовані так, що зовнішні поверхні труб відносно коронуючих електродів створюють близькі до рівномірних: коаксіальні або овальні, різконеоднорідні електричні поля, при цьому зазори між сусідніми вершинами астроїд рівні h або можуть відрізнятися у бік збільшення h1 у напрямі однієї з координат (Ох або Оу), змінюючи при цьому крок А між однойменними: коронуючими або некоронуючими електродами, на крок Б в тому ж напрямі. Тандем коронуючих і некоронуючих електродів з однаковим зазором h між вершинами астроїд і рівномірним кроком А між однойменними електродами утворює електрофільтр з вертикальним ходом газу, тоді як зміна кроку А на крок Б в одному з напрямів декартових координат утворює електрофільтр з горизонтальним ходом газу. З боку верхнього зрізу трубчасті астроїди можуть бути оснащені вставками, які утворюють щілисті, регульовані діафрагми для створення рівномірної плівки рідини. Недоліком такого пристрою електрофільтру є відсутність можливості підвищення ефективності його роботи за рахунок збільшення ступеня корозійної стійкості системи осаджувальних і коронуючих електродів для збереження постійності їх геометричних форм, конфігурації розрядного проміжку і фізичної цілісності, що визначають підтримку заданих парамет 41846 4 рів різконеоднорідного електричного поля зарядки і осадження під дією струму коронного розряду, а також виключення зниження ступеня електропровідності розрядного проміжку, викликаного корозією або руйнуванням контактів в електричних ланцюгах живлення електрофільтру з боку некоронуючих електродів (позитивного полюса). Задачею корисної моделі є підвищення ефективності роботи електрофільтру для очищення аерозолю агресивних рідин за рахунок збільшення ступеня корозійної стійкості системи осаджувальних і коронуючих електродів з метою збереження постійності їх геометричних форм, конфігурації розрядного проміжку і фізичної цілісності, що визначають підтримку заданих параметрів різконеоднорідного електричного поля зарядки і осадження під дією струму коронного розряду, а також виключення зниження ступеня електропровідності розрядного проміжку, викликаного корозією або руйнуванням контактів в електричних ланцюгах живлення електрофільтру з боку некоронуючих електродів (позитивного полюса). Поставлена задача вирішується тим, що електрофільтр для очищення аерозолю агресивних рідин, містить корпус, вхідний і вихідний патрубки, вертикально встановлені з кроком Аn в корпусі коронуючі електроди, а також канали проходу газу від входу до виходу, утворені осаджувальними електродами, які периферійно розташовані відносно коронуючих електродів і виконані з вертикально встановлених плоских, або з великим радіусом кривизни поверхні, нелінійних елементів. При цьому тандемі утворюють структуру двох-полярних електричних розрядних проміжків з різконеоднорідним електричним полем зарядки і осадження частинок аерозолю під дією струму коронного розряду. Плоскі або нелінійні елементи, включаючи ланки електричного контакту їх з несучими металевими конструкціями (опорними і підвісу), за допомогою яких утворюють контур електричних ланцюгів некоронуючих електродів, виконані корозійно стійкими з графітових матеріалів (наприклад, неармована фольга) з питомим електричним опором 0,1·10-5Ом·м - 1,5·10-5Ом·м. При цьому забезпечується підтримка функціональної залежності струму (j) крізної провідності коронного розряду від прикладеної напруги (U) виду у=Ах b в межах середньої напруженості електричного поля в двохполярному розрядному проміжку до 3,0-4,5кВ/см, а також зростання робочої щільності струму коронного розряду зарядки і осадження аерозолю до рівня j=0,012U2,309 (графіт) в порівнянні з неробочою щільністю струму j=0,013U2,284 коронного розряду у напрямі до рівновіддалених несучих металевих конструкцій. Коронуючі електроди виконані у вигляді графітових джгутів крізного плетіння і оснащені регулярно встановленими поперечними елементами малого радіусу кривизни поверхні. Своїми вершинами поперечні елементи направлені у бік плоских нелінійних елементів некоронуючих електродів. Самі поперечні елементи виконані на основі графітових матеріалів, або металевими. Суть передбачуваної корисної моделі пояснюється кресленням - (Фіг.1), де на Фіг.1-а1), Фіг.1-а2) і Фіг.1-а3), приведено спрощене графічне зобра 5 ження структури двох-полярних трубчастих електрофільтрів вертикального ходу газу; на Фіг.1-б) приведено зображення структури двох-полярного електрофільтру з некоронуючими електродами, сформованими з нелінійних елементів у вигляді гіпоциклоїд, - астроїд. Пристрій працює таким чином. Електрофільтр для очищення аерозолю агресивних рідин, містить корпус 1, вхідний 2 і вихідний 3 патрубки, вертикально встановлені з кроком Аn в корпусі 1 коронуючі електроди 4, а також канали 5 проходу газу від входу 2 до виходу 3, утворені осаджувальними електродами 6, які периферійно розташовані відносно коронуючих електродів 4 і виконані з вертикально встановлених плоских, або з великим радіусом кривизни поверхні, нелінійних елементів 7. При цьому тандемі утворюють структуру двох-полярних електричних розрядних проміжків з різконеоднорідним електричним полем зарядки і осадження частинок аерозолю під дією струму коронного розряду. Плоскі або нелінійні елементи 7, включаючи ланки 8 електричного контакту їх з несучими металевими конструкціями 9 (опорними і підвісу), за допомогою яких утворюють контур електричних ланцюгів некоронуючих електродів 6, виконані корозійностійкими з графітових матеріалів (наприклад, неармована фольга) з питомим електричним опором 0,1·10-5Ом·м -5 1,5·10 Ом·м. При цьому забезпечується підтримка функціональної залежності струму (j) крізної провідності коронного розряду від прикладеної напруги (U) виду у=Ах b в межах середньої напруженості електричного поля в двох-полярному розрядному проміжку до 3,0-4,5кВ/см, а також зростання робочої щільності струму коронного розряду зарядки і осадження аерозолю до рівня j=0,012U2,309 (графіт) в порівнянні з неробочою щільністю струму j=0,013U2,284 коронного розряду у напрямі до рівновіддалених несучих металевих конструкцій 9. Коронуючі електроди 4 виконані у вигляді графітових джгутів крізного плетіння і оснащені регулярно встановленими поперечними елементами 10 малого радіусу кривизни поверхні. Своїми вершинами 11 поперечні елементи 10 направлені у бік плоских нелінійних елементів 7 некоронуючих електродів 6. Самі поперечні елементи 10 виконані на основі графітових матеріалів, або металевими. 41846 6 При подачі високої напруги постійного струму на коронуючі електроди 4, які в тандемі з некоронуючими 6 утворюють структуру двох-полярних електричних розрядних проміжків з різконеоднорідним електричним полем, здійснюють зарядку і осадження частинок аерозолю під дією струму коронного розряду. Ефективність роботи електрофільтру при очищенні аерозолю агресивних рідин підвищується за рахунок збільшення ступеня корозійної стійкості системи осаджувальних і коронуючих електродів зважаючи на збереження постійності їх геометричних форм, конфігурації розрядного проміжку і фізичної цілісності, що визначають підтримку заданих параметрів різконеоднорідного електричного поля зарядки і осадження під дією струму коронного розряду, а також за рахунок виключення зниження ступеня електропровідності розрядного проміжку, викликаного корозією або руйнуванням контактів в електричних ланцюгах живлення електрофільтру з боку некоронуючих електродів (позитивного полюса). Крім того, ефективність і надійність роботи електрофільтру зростає за рахунок високої довговічності і безперебійної його експлуатації у високотемпературному (до 400°С) агресивному середовищі. Конфігурація міжелектродної системи електрофільтру для очищення аерозолю агресивних рідин, що пропонується, уніфікована і може використовуватися для «мокрих» електрофільтрів як горизонтального так і вертикального ходу газу. Джерела інформації: 1. Справочник по пыле- и золоулавливанию. Под общ. Ред. А.А. Русанова. М., «Энергия», 1975. 296с. с ил. (стр. 188-206). 2. Заявка №2577446, Франция. Электростатический фильтр для мокрой очистки газа/ Bacot Dominique, Detrogat Jean-Michel. Заявлено 15.02.1985г. №8502189. Опубл. 22.08.86г. Опубл. в РЖ 19И «Общие вопросы хим. технологии». №10, 1987г. МКИ В03С 3/16 3. Патент на корисну модель №35111, (UA). Електрофільтр / Огібалов Ю.С. Заявлено 20.05.2008р. №u200807001. Опубл. 26.08.2008. Бюл. №16, 2008р. МПК (2006) В03С3/04 (прототип). 7 Комп’ютерна верстка М. Ломалова 41846 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
