Багатошвидкісний механізм піднімання крана мостового типу
Номер патенту: 41845
Опубліковано: 10.06.2009
Автори: Скворцов Максим Миколайович, Веремчук Інна Володимирівна, Кияшко Володимир Тимофійович
Формула / Реферат
Багатошвидкісний механізм підйому та опускання вантажу крана мостового типу, що містить привід, вантажний візок та канат, який відрізняється тим, що на кінцевих балках стаціонарно встановлені щонайменше два механізми піднімання та опускання вантажу, на барабанах яких закріплений канат, зв'язаний із вантажозахоплюючим пристроєм через напрямні ролики, встановлені на візках з індивідуальними механізмами пересування для зміни відстані між ними та кута між гілками каната, що забезпечує максимальний діапазон швидкостей.
Текст

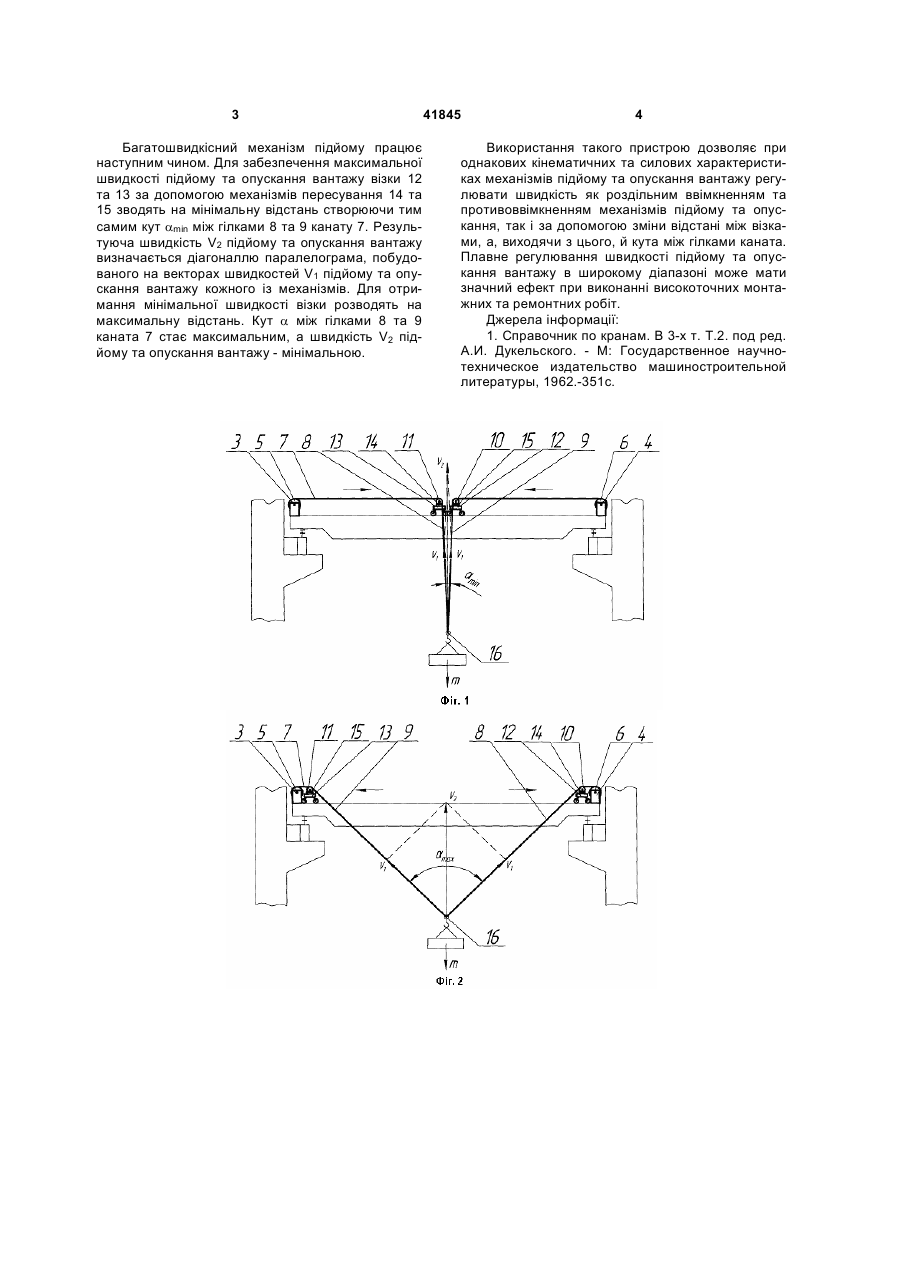

Багатошвидкісний механізм підйому та опускання вантажу крана мостового типу, що містить 3 Багатошвидкісний механізм підйому працює наступним чином. Для забезпечення максимальної швидкості підйому та опускання вантажу візки 12 та 13 за допомогою механізмів пересування 14 та 15 зводять на мінімальну відстань створюючи тим самим кут amin між гілками 8 та 9 канату 7. Результуюча швидкість V2 підйому та опускання вантажу визначається діагоналлю паралелограма, побудованого на векторах швидкостей V1 підйому та опускання вантажу кожного із механізмів. Для отримання мінімальної швидкості візки розводять на максимальну відстань. Кут a між гілками 8 та 9 каната 7 стає максимальним, а швидкість V2 підйому та опускання вантажу - мінімальною. 41845 4 Використання такого пристрою дозволяє при однакових кінематичних та силових характеристиках механізмів підйому та опускання вантажу регулювати швидкість як роздільним ввімкненням та противоввімкненням механізмів підйому та опускання, так і за допомогою зміни відстані між візками, а, виходячи з цього, й кута між гілками каната. Плавне регулювання швидкості підйому та опускання вантажу в широкому діапазоні може мати значний ефект при виконанні високоточних монтажних та ремонтних робіт. Джерела інформації: 1. Справочник по кранам. В 3-х т. Т.2. под ред. А.И. Дукельского. - М: Государственное научнотехническое издательство машиностроительной литературы, 1962.-351с. 5 Комп’ютерна верстка Л. Купенко 41845 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultiple-speed mechanism of lifting of bridge type crane
Автори англійськоюVeremchuk Inna Volodymyrivna, Kyiashko Volodymyr Tymofiiovych, Skvortsov Maksym Mykolaiovych
Назва патенту російськоюМногоскоростной механизм подъема крана мостового типа
Автори російськоюВеремчук Инна Владимировна, Кияшко Владимир Тимофеевич, Скворцов Максим Николаевич
МПК / Мітки
МПК: B66C 17/00
Мітки: піднімання, мостового, механізм, типу, крана, багатошвидкісний
