Муфта канатна

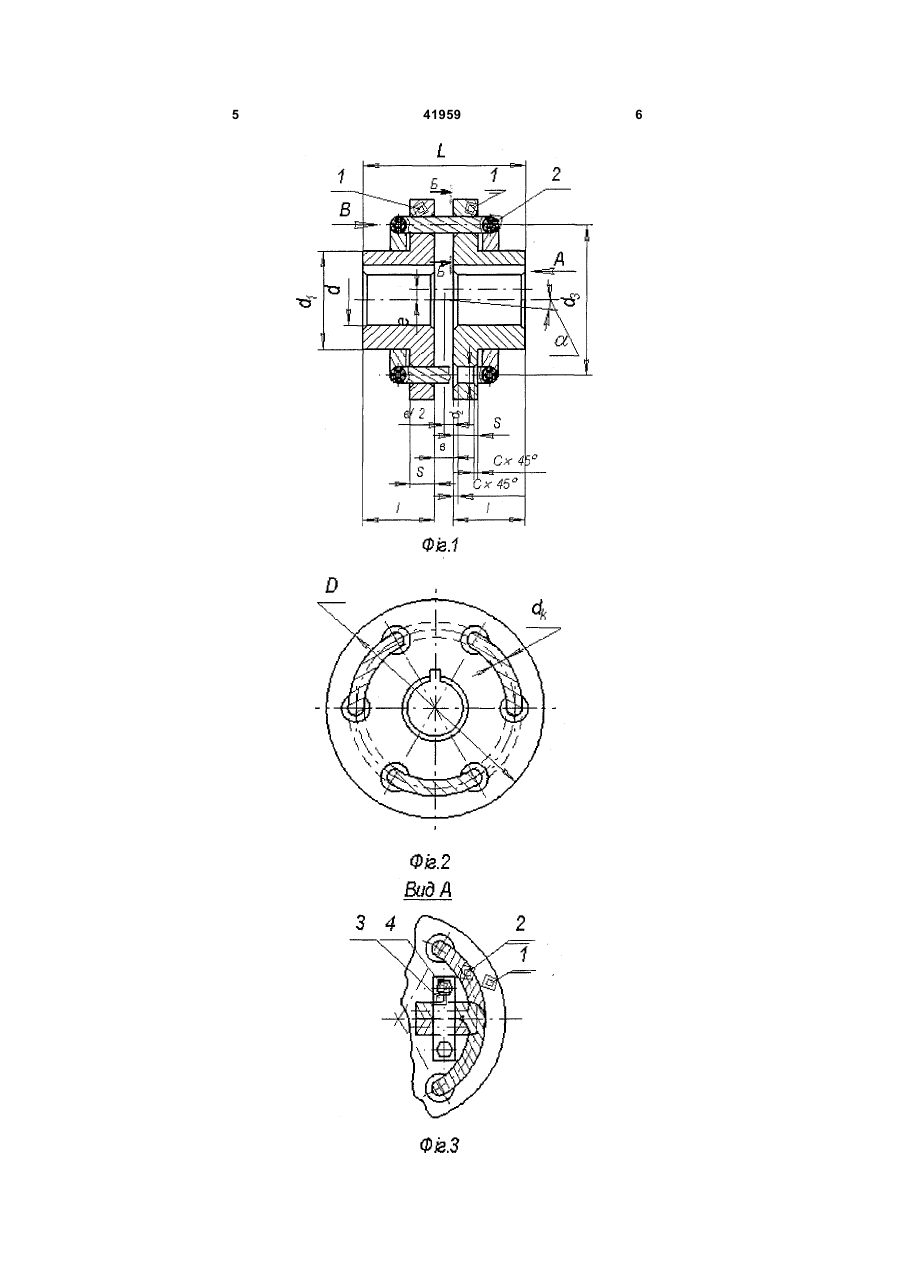

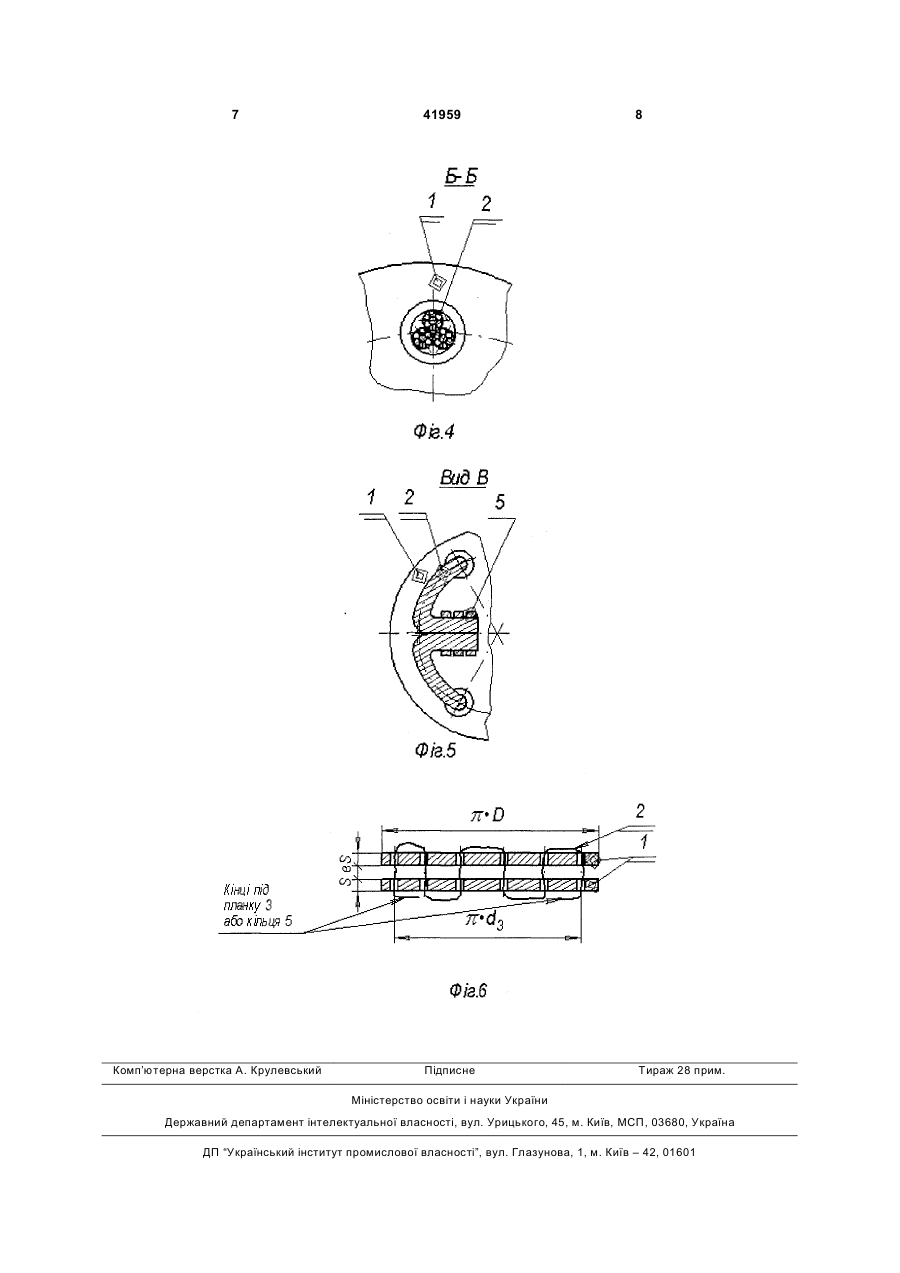

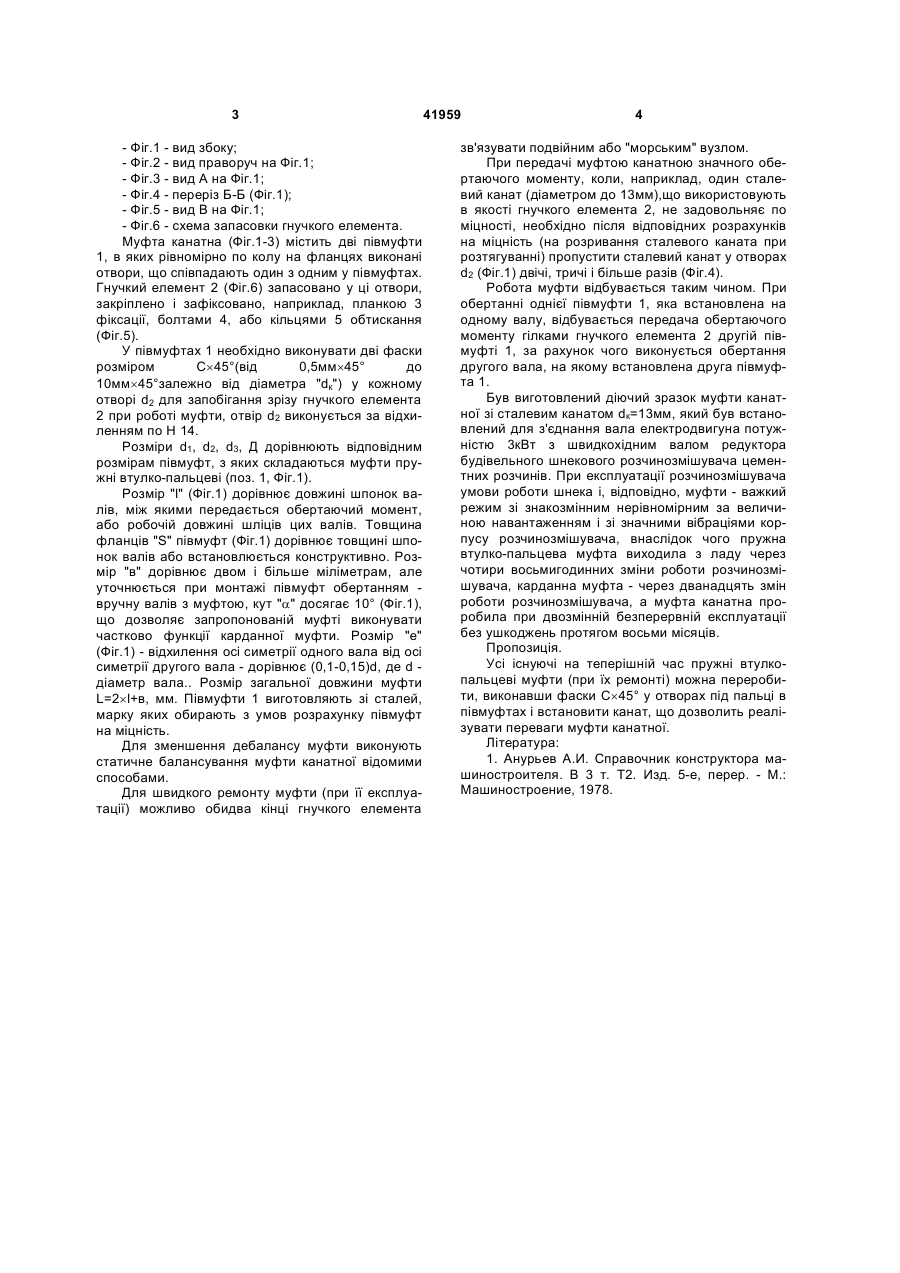

Муфта канатна, що містить дві півмуфти, на 3 - Фіг.1 - вид збоку; - Фіг.2 - вид праворуч на Фіг.1; - Фіг.3 - вид А на Фіг.1; - Фіг.4 - переріз Б-Б (Фіг.1); - Фіг.5 - вид В на Фіг.1; - Фіг.6 - схема запасовки гнучкого елемента. Муфта канатна (Фіг.1-3) містить дві півмуфти 1, в яких рівномірно по колу на фланцях виконані отвори, що співпадають один з одним у півмуфтах. Гнучкий елемент 2 (Фіг.6) запасовано у ці отвори, закріплено і зафіксовано, наприклад, планкою 3 фіксації, болтами 4, або кільцями 5 обтискання (Фіг.5). У півмуфтах 1 необхідно виконувати дві фаски розміром С´45°(від 0,5мм´45° до 10мм´45°залежно від діаметра "dк") у кожному отворі d2 для запобігання зрізу гнучкого елемента 2 при роботі муфти, отвір d2 виконується за відхиленням по H 14. Розміри d1, d2, d3, Д дорівнюють відповідним розмірам півмуфт, з яких складаються муфти пружні втулко-пальцеві (поз. 1, Фіг.1). Розмір "l" (Фіг.1) дорівнює довжині шпонок валів, між якими передається обертаючий момент, або робочій довжині шліців цих валів. Товщина фланців "S" півмуфт (Фіг.1) дорівнює товщині шпонок валів або встановлюється конструктивно. Розмір "в" дорівнює двом і більше міліметрам, але уточнюється при монтажі півмуфт обертанням вручну валів з муфтою, кут "a" досягає 10° (Фіг.1), що дозволяє запропонованій муфті виконувати частково функції карданної муфти. Розмір "е" (Фіг.1) - відхилення осі симетрії одного вала від осі симетрії другого вала - дорівнює (0,1-0,15)d, де d діаметр вала.. Розмір загальної довжини муфти L=2´l+в, мм. Півмуфти 1 виготовляють зі сталей, марку яких обирають з умов розрахунку півмуфт на міцність. Для зменшення дебалансу муфти виконують статичне балансування муфти канатної відомими способами. Для швидкого ремонту муфти (при її експлуатації) можливо обидва кінці гнучкого елемента 41959 4 зв'язувати подвійним або "морським" вузлом. При передачі муфтою канатною значного обертаючого моменту, коли, наприклад, один сталевий канат (діаметром до 13мм),що використовують в якості гнучкого елемента 2, не задовольняє по міцності, необхідно після відповідних розрахунків на міцність (на розривання сталевого каната при розтягуванні) пропустити сталевий канат у отворах d2 (Фіг.1) двічі, тричі і більше разів (Фіг.4). Робота муфти відбувається таким чином. При обертанні однієї півмуфти 1, яка встановлена на одному валу, відбувається передача обертаючого моменту гілками гнучкого елемента 2 другій півмуфті 1, за рахунок чого виконується обертання другого вала, на якому встановлена друга півмуфта 1. Був виготовлений діючий зразок муфти канатної зі сталевим канатом dк=13мм, який був встановлений для з'єднання вала електродвигуна потужністю 3кВт з швидкохідним валом редуктора будівельного шнекового розчинозмішувача цементних розчинів. При експлуатації розчинозмішувача умови роботи шнека і, відповідно, муфти - важкий режим зі знакозмінним нерівномірним за величиною навантаженням і зі значними вібраціями корпусу розчинозмішувача, внаслідок чого пружна втулко-пальцева муфта виходила з ладу через чотири восьмигодинних зміни роботи розчинозмішувача, карданна муфта - через дванадцять змін роботи розчинозмішувача, а муфта канатна проробила при двозмінній безперервній експлуатації без ушкоджень протягом восьми місяців. Пропозиція. Усі існуючі на теперішній час пружні втулкопальцеві муфти (при їх ремонті) можна переробити, виконавши фаски C´45° у отворах під пальці в півмуфтах і встановити канат, що дозволить реалізувати переваги муфти канатної. Література: 1. Анурьев А.И. Справочник конструктора машиностроителя. В 3 т. Т2. Изд. 5-е, перер. - М.: Машиностроение, 1978. 5 41959 6 7 Комп’ютерна верстка А. Крулевський 41959 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
