Маховик
Номер патенту: 42107
Опубліковано: 25.06.2009
Автори: Стрілець Олег Романович, Шинкаренко Іван Тимофійович, Стрілець Володимир Миколайович, Ріло Ілля Павлович
Формула / Реферат
Маховик з регулюванням динамічного моменту інерції шляхом нагріву або охолодження рідини, розміщеної у сильфонах, зв'язаних з поршнями-тягарями, який відрізняється тим, що поршні-тягарі переміщаються в тому чи іншому напрямку внаслідок безпосередньої дії на них стисненої рідини, яка надходить із гідроциліндра при переміщенні його поршня, за рахунок сили натискного пристрою з однієї сторони, а в другому напрямку - за допомогою пружин, які діють на поршні-тягарі, а ті - на стиснену рідину і поршень переміщають в початкове положення при знятій силі з натискного пристрою.
Текст

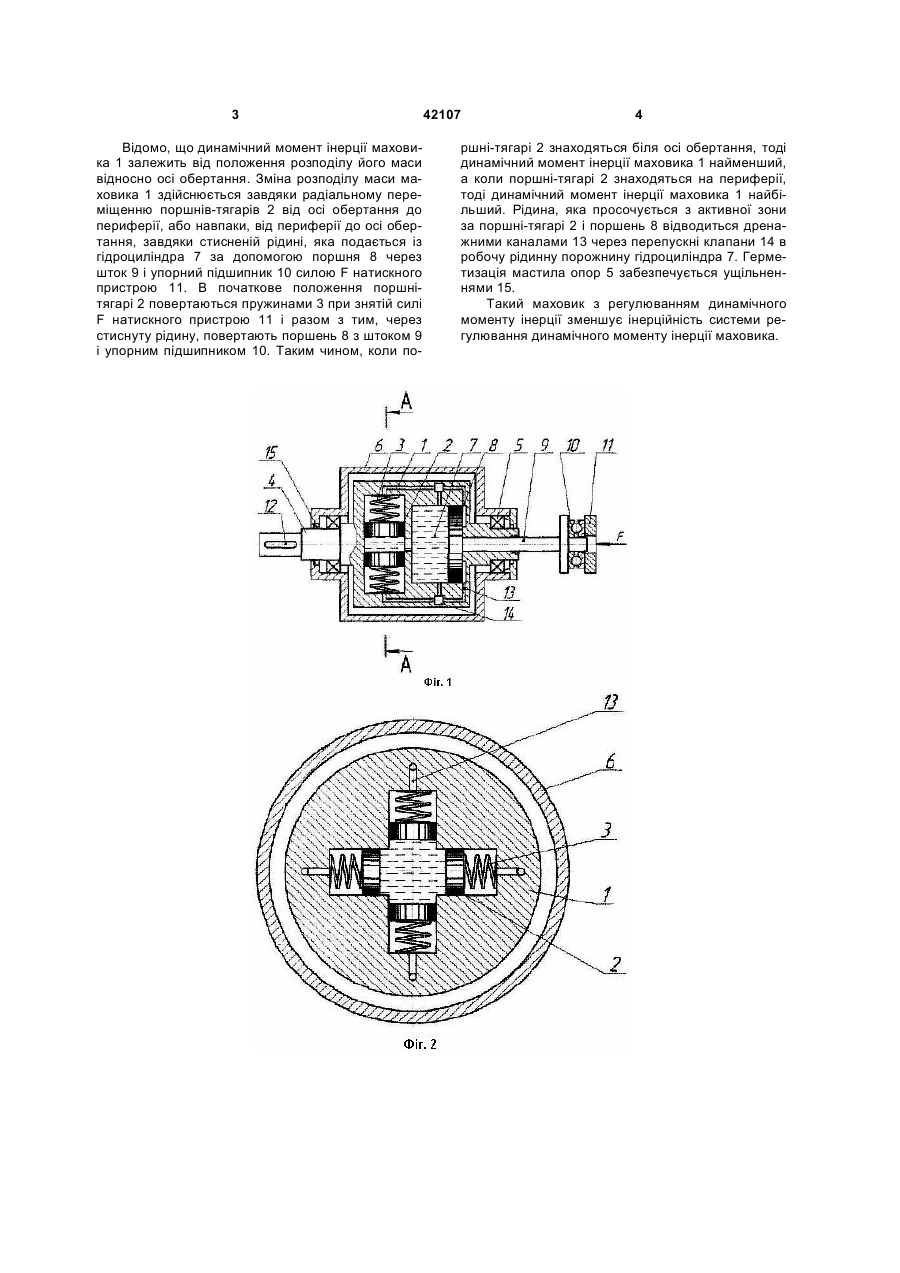

Маховик з регулюванням динамічного моменту інерції шляхом нагріву або охолодження рідини, 3 Відомо, що динамічний момент інерції маховика 1 залежить від положення розподілу його маси відносно осі обертання. Зміна розподілу маси маховика 1 здійснюється завдяки радіальному переміщенню поршнів-тягарів 2 від осі обертання до периферії, або навпаки, від периферії до осі обертання, завдяки стисненій рідині, яка подається із гідроциліндра 7 за допомогою поршня 8 через шток 9 і упорний підшипник 10 силою F натискного пристрою 11. В початкове положення поршнітягарі 2 повертаються пружинами 3 при знятій силі F натискного пристрою 11 і разом з тим, через стиснуту рідину, повертають поршень 8 з штоком 9 і упорним підшипником 10. Таким чином, коли по 42107 4 ршні-тягарі 2 знаходяться біля осі обертання, тоді динамічний момент інерції маховика 1 найменший, а коли поршні-тягарі 2 знаходяться на периферії, тоді динамічний момент інерції маховика 1 найбільший. Рідина, яка просочується з активної зони за поршні-тягарі 2 і поршень 8 відводиться дренажними каналами 13 через перепускні клапани 14 в робочу рідинну порожнину гідроциліндра 7. Герметизація мастила опор 5 забезпечується ущільненнями 15. Такий маховик з регулюванням динамічного моменту інерції зменшує інерційність системи регулювання динамічного моменту інерції маховика. 5 Комп’ютерна верстка Л. Купенко 42107 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlywheel
Автори англійськоюStrilets Volodymyr Mykolaiovych, Rilo Illia Pavlovych, Shynkarenko Ivan Tymofiiovych, Strilets Oleh Romanovych
Назва патенту російськоюМаховик
Автори російськоюСтрилец Владимир Николаевич, Рило Илья Павлович, Шинкаренко Иван Тимофеевич, Стрилец Олег Романович
МПК / Мітки
МПК: F16F 15/30
Мітки: маховик
