Індикатор положення

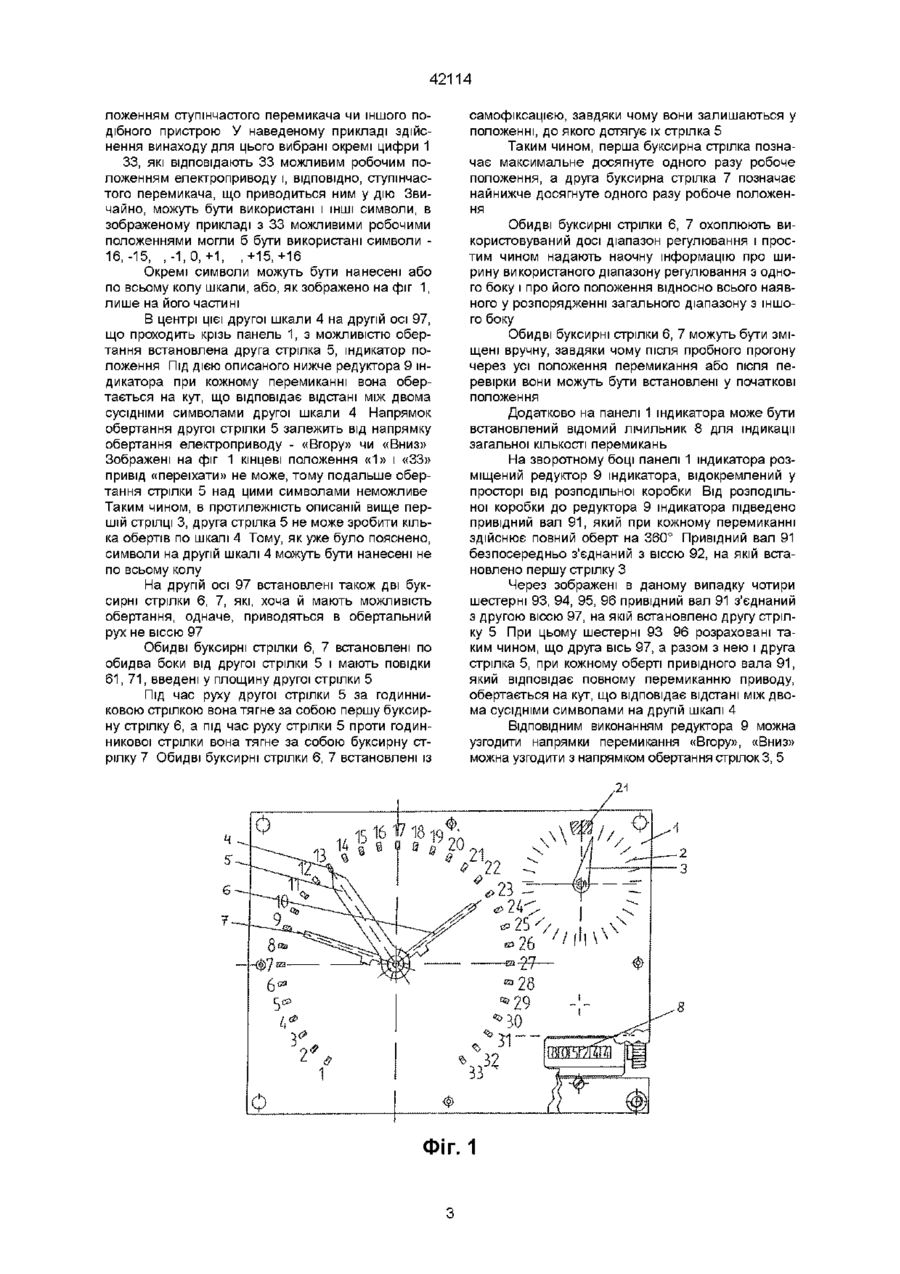

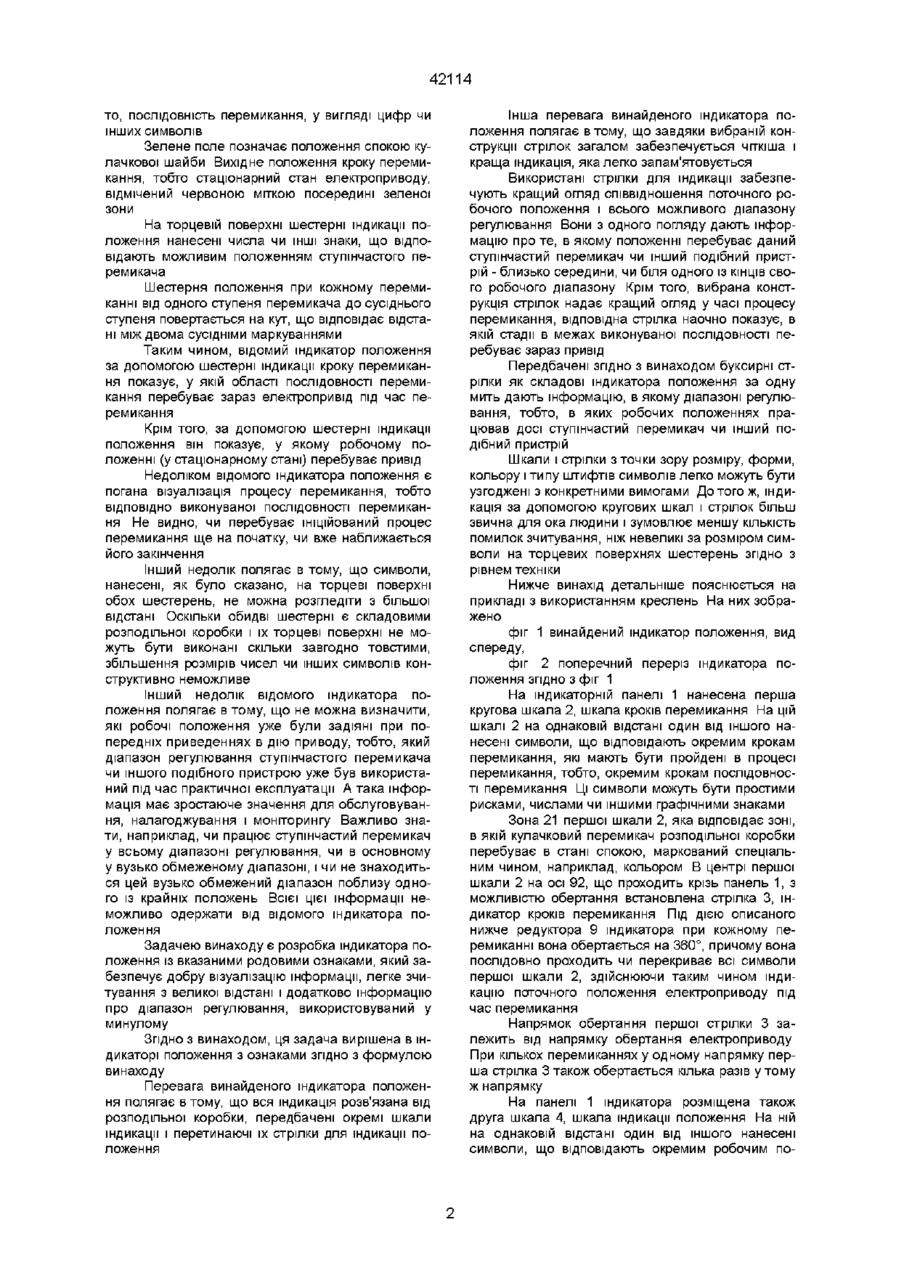

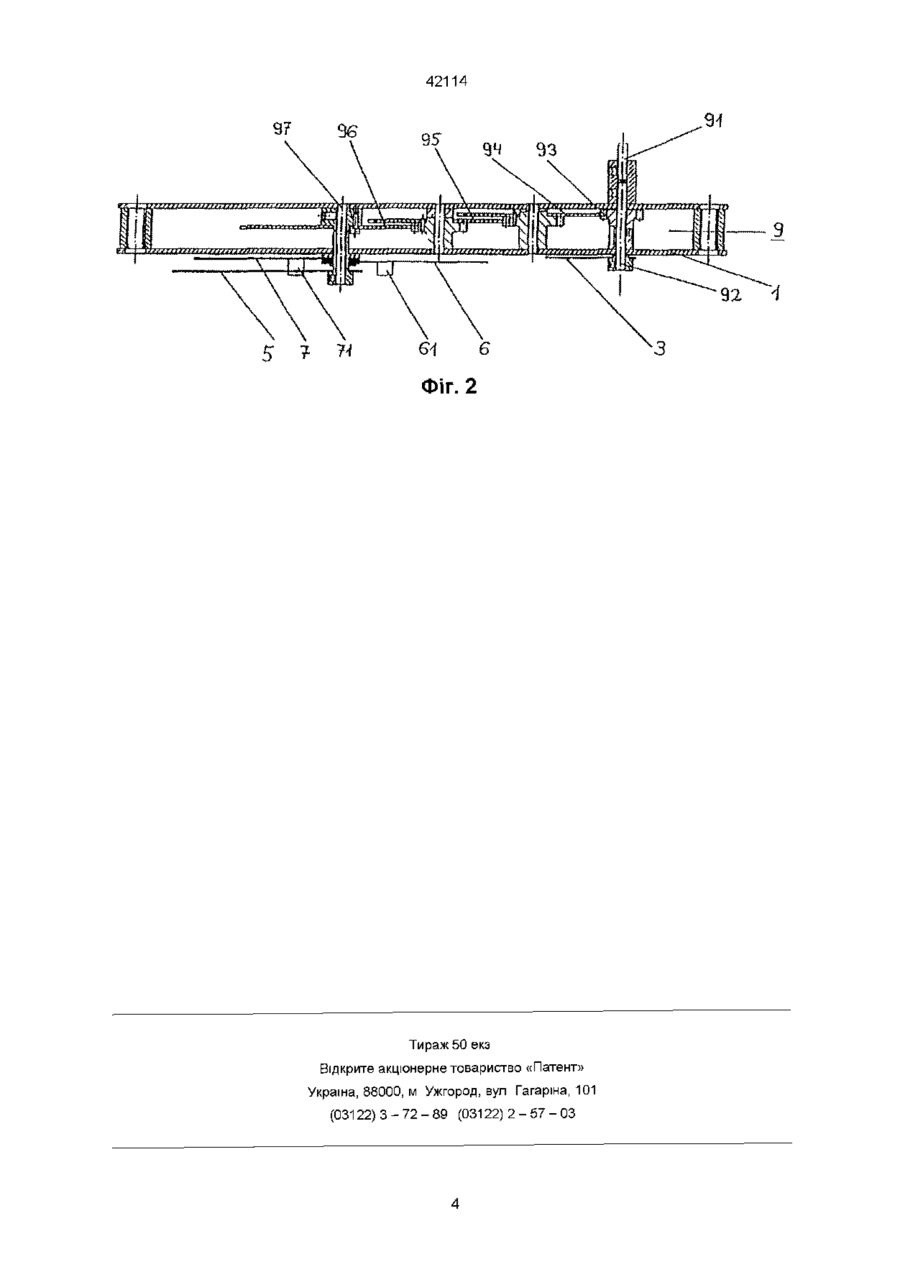

1 Індикатор положення електроприводу для приведення у дію ступінчастого перемикача, перемикача ВІДВОДІВ трансформатора або котушки з рухомим сердечником, який відрізняється тим, що - на панелі (1) індикатора розміщена кругова шкала (2), на яку нанесено символи, що відповідають окремим крокам перемикання електроприводу із одного робочого положення у сусіднє робоче положення, - в центрі першої шкали (2) на осі (92), що проходить крізь панель (1) індикатора, з можливістю обертання встановлена стрілка (3), - на панелі (1) індикатора розміщена друга кругова шкала (4), на яку на однаковій відстані один від одного нанесено символи, що відповідають окремим можливим стаціонарним робочим положен ням ступінчастого перемикача, перемикача ВІДВОДІВ трансформатора або котушки з рухомим сердечником, - в центрі другої шкали (4) на другій осі (97), що проходить крізь панель (1) індикатора, з можливістю обертання встановлена друга стрілка (5), - на другій осі (97), по обидва боки від другої стрілки (5) з можливістю обертання, але під дією обертання другої осі (97), і з можливістю самофіксацм встановлені буксирні стрілки (6, 7) таким чином, що, в залежності від напрямку обертання другої стрілки (5), одна із буксирних стрілок (6, 7) має можливість бути переведеною стрілкою (5) і залишитися у досягнутому положенні, - на зворотному боці панелі (1) індикатора розміщений редуктор (9) індикатора, через який перша і друга стрілки (3, 5) зв'язані з електроприводом таким чином, що при перемиканні електроприводу від одного робочого положення до сусіднього робочого положення перша стрілка (3) може бути з урахуванням напрямку обертання повернута на 360°, а друга стрілка (5) може бути з урахуванням напрямку обертання повернута на кут, що відповідає відстані між двома сусідніми символами на другій шкалі (5) 2 Індикатор положення за п 1, який відрізняється тим, що він розміщений просторово відокремлено від розподільної коробки електроприводу Винахід стосується індикатора положення електроприводу для приведення в дію ступінчастого перемикача, перемикача ВІДВОДІВ трансформатора або котушки з рухомим сердечником Такий індикатор положення згідно з обмежувальною частиною формули винаходу уже відомий із фірмового матеріалу заявника «Електропривід МА 7, Інструкція з експлуатації», Impressum ВА 40/90 de-039/2000 При цьому індикатор положення виконаний у вигляді безпосередньо інтегрованої складової частини розподільної коробки Він МІСТИТЬ шестерню індикації кроків перемикання і шестерню індикації положення, привід яких здійснюється безпосередньо всередині розподільної коробки Власне індикація здійснюється за допомогою нанесеного на торцевій або периметричній поверхні кожної шестерні маркування, яке обертається разом із ВІДПОВІДНОЮ шестернею Торцеві поверхні у певній зоні видимі ззовні і нанесені на них маркування можуть бути зчитані Шестерня індикації кроків перемикання обертається так само, як і кулачкова шайба розподільної коробки, яка приводить у дію окремі контакти при кожному перемиканні від одного ступеня ступінчастого перемикача до сусіднього ступеня у наперед заданій ПОСЛІДОВНОСТІ перемикання, при необхідності на повний оберт На и торцевій поверхні нанесено маркування, яке відображає окремі кроки перемикання, тоб ВШ о 42114 то, ПОСЛІДОВНІСТЬ перемикання, у вигляді цифр чи ІНШИХ СИМВОЛІВ Зелене поле позначає положення спокою кулачкової шайби Вихідне положення кроку перемикання, тобто стаціонарний стан електроприводу, відмічений червоною міткою посередині зеленої зони На торцевій поверхні шестерні індикації положення нанесені числа чи ІНШІ знаки, що відповідають можливим положенням ступінчастого перемикача Шестерня положення при кожному перемиканні від одного ступеня перемикача до сусіднього ступеня повертається на кут, що відповідає відстані між двома сусідніми маркуваннями Таким чином, відомий індикатор положення за допомогою шестерні індикації кроку перемикання показує, у якій області ПОСЛІДОВНОСТІ перемикання перебуває зараз електропривід під час перемикання Крім того, за допомогою шестерні індикації положення він показує, у якому робочому положенні (у стаціонарному стані) перебуває привід Недоліком відомого індикатора положення є погана візуалізація процесу перемикання, тобто ВІДПОВІДНО виконуваної ПОСЛІДОВНОСТІ перемикан ня Не видно, чи перебуває ініційований процес перемикання ще на початку, чи вже наближається його закінчення Інший недолік полягає в тому, що символи, нанесені, як було сказано, на торцеві поверхні обох шестерень, не можна розгледіти з більшої відстані Оскільки обидві шестерні є складовими розподільної коробки і їх торцеві поверхні не можуть бути виконані скільки завгодно товстими, збільшення розмірів чисел чи інших символів конструктивно неможливе Інший недолік відомого індикатора положення полягає в тому, що не можна визначити, які робочі положення уже були задіяні при попередніх приведеннях в дію приводу, тобто, який діапазон регулювання ступінчастого перемикача чи іншого подібного пристрою уже був використаний під час практичної експлуатації А така інформація має зростаюче значення для обслуговування, налагоджування і моніторингу Важливо знати, наприклад, чи працює ступінчастий перемикач у всьому діапазоні регулювання, чи в основному у вузько обмеженому діапазоні, і чи не знаходиться цей вузько обмежений діапазон поблизу одного із крайніх положень Всієї цієї інформації неможливо одержати від відомого індикатора положення Задачею винаходу є розробка індикатора положення із вказаними родовими ознаками, який забезпечує добру візуалізацію інформації, легке зчитування з великої відстані і додатково інформацію про діапазон регулювання, використовуваний у минулому Згідно З винаходом, ця задача вирішена в індикаторі положення з ознаками згідно з формулою винаходу Перевага винайденого індикатора положення полягає втому, що вся індикація розв'язана від розподільної коробки, передбачені окремі шкали індикації і перетинаючі їх стрілки для індикації положення Інша перевага винайденого індикатора положення полягає втому, що завдяки вибраній конструкції стрілок загалом забезпечується чіткіша і краща індикація, яка легко запам'ятовується Використані стрілки для індикації забезпечують кращий огляд співвідношення поточного робочого положення і всього можливого діапазону регулювання Вони з одного погляду дають інформацію про те, в якому положенні перебуває даний ступінчастий перемикач чи інший подібний пристрій - близько середини, чи біля одного із КІНЦІВ свого робочого діапазону Крім того, вибрана конструкція стрілок надає кращий огляд у часі процесу перемикання, відповідна стрілка наочно показує, в якій стадії в межах виконуваної ПОСЛІДОВНОСТІ перебуває зараз привід Передбачені згідно з винаходом буксирні стрілки як складові індикатора положення за одну мить дають інформацію, в якому діапазоні регулювання, тобто, в яких робочих положеннях працював досі ступінчастий перемикач чи інший подібний пристрій Шкали і стрілки з точки зору розміру, форми, кольору і типу штифтів символів легко можуть бути узгоджені з конкретними вимогами До того ж, індикація за допомогою кругових шкал і стрілок більш звична для ока людини і зумовлює меншу КІЛЬКІСТЬ помилок зчитування, ніж невеликі за розміром символи на торцевих поверхнях шестерень згідно з рівнем техніки Нижче винахід детальніше пояснюється на прикладі з використанням креслень На них зображено фіг 1 винайдений індикатор положення, вид спереду, фіг 2 поперечний переріз індикатора положення згідно з фіг 1 На індикаторній панелі 1 нанесена перша кругова шкала 2, шкала кроків перемикання На цій шкалі 2 на однаковій відстані один від іншого нанесені символи, що відповідають окремим крокам перемикання, які мають бути пройдені в процесі перемикання, тобто, окремим крокам ПОСЛІДОВНОСТІ перемикання Ці символи можуть бути простими рисками, числами чи іншими графічними знаками Зона 21 першої шкали 2, яка відповідає зоні, в якій кулачковий перемикач розподільної коробки перебуває в стані спокою, маркований спеціальним чином, наприклад, кольором В центрі першої шкали 2 на осі 92, що проходить крізь панель 1, з можливістю обертання встановлена стрілка 3, індикатор кроків перемикання Під дією описаного нижче редуктора 9 індикатора при кожному перемиканні вона обертається на 360°, причому вона послідовно проходить чи перекриває всі символи першої шкали 2, здійснюючи таким чином індикацію поточного положення електроприводу під час перемикання Напрямок обертання першої стрілки 3 залежить від напрямку обертання електроприводу При кількох перемиканнях у одному напрямку перша стрілка 3 також обертається кілька разів у тому ж напрямку На панелі 1 індикатора розміщена також друга шкала 4, шкала індикації положення На ній на однаковій відстані один від іншого нанесені символи, що відповідають окремим робочим по 42114 ложенням ступінчастого перемикача чи іншого подібного пристрою У наведеному прикладі здійснення винаходу для цього вибрані окремі цифри 1 33, які відповідають 33 можливим робочим положенням електроприводу і, ВІДПОВІДНО, ступінчастого перемикача, що приводиться ним у дію Звичайно, можуть бути використані і ІНШІ СИМВОЛИ, В зображеному прикладі з 33 можливими робочими положеннями могли б бути використані символи 16,-15, , - 1 , 0 , + 1 , ,+15,+16 Окремі символи можуть бути нанесені або по всьому колу шкали, або, як зображено на фіг 1, лише на його частині В центрі цієї другої шкали 4 на другій осі 97, що проходить крізь панель 1, з можливістю обертання встановлена друга стрілка 5, індикатор положення Під ДІЄЮ описаного нижче редуктора 9 індикатора при кожному перемиканні вона обертається на кут, що відповідає відстані між двома сусідніми символами другої шкали 4 Напрямок обертання другої стрілки 5 залежить від напрямку обертання електроприводу - «Вгору» чи «Вниз» Зображені на фіг 1 кінцеві положення «1» і «33» привід «переїхати» не може, тому подальше обертання стрілки 5 над цими символами неможливе Таким чином, в протилежність описаній вище першій стрілці 3, друга стрілка 5 не може зробити кілька обертів по шкалі 4 Тому, як уже було пояснено, символи на другій шкалі 4 можуть бути нанесені не по всьому колу На другій осі 97 встановлені також дві буксирні стрілки 6, 7, які, хоча й мають можливість обертання, одначе, приводяться в обертальний рух не віссю 97 Обидві буксирні стрілки 6, 7 встановлені по обидва боки від другої стрілки 5 і мають повідки 61, 71, введені у площину другої стрілки 5 Під час руху другої стрілки 5 за годинниковою стрілкою вона тягне за собою першу буксирну стрілку 6, а під час руху стрілки 5 проти годинникової стрілки вона тягне за собою буксирну стрілку 7 Обидві буксирні стрілки 6, 7 встановлені із самофіксацією, завдяки чому вони залишаються у положенні, до якого дотягує їх стрілка 5 Таким чином, перша буксирна стрілка позначає максимальне досягнуте одного разу робоче положення, а друга буксирна стрілка 7 позначає найнижче досягнуте одного разу робоче положення Обидві буксирні стрілки 6, 7 охоплюють використовуваний досі діапазон регулювання і простим чином надають наочну інформацію про ширину використаного діапазону регулювання з одного боку і про його положення відносно всього наявного у розпорядженні загального діапазону з іншого боку Обидві буксирні стрілки 6, 7 можуть бути зміщені вручну, завдяки чому після пробного прогону через усі положення перемикання або після перевірки вони можуть бути встановлені у початкові положення Додатково на панелі 1 індикатора може бути встановлений відомий лічильник 8 для індикації загальної КІЛЬКОСТІ перемикань На зворотному боці панелі 1 індикатора розміщений редуктор 9 індикатора, відокремлений у просторі від розподільної коробки Від розподільної коробки до редуктора 9 індикатора підведено привідний вал 91, який при кожному перемиканні здійснює повний оберт на 360° Привідний вал 91 безпосередньо з'єднаний з віссю 92, на якій встановлено першу стрілку З Через зображені в даному випадку чотири шестерні 93, 94, 95, 96 привідний вал 91 з'єднаний з другою віссю 97, на якій встановлено другу стрілку 5 При цьому шестерні 93 96 розраховані таким чином, що друга вісь 97, а разом з нею і друга стрілка 5, при кожному оберті привідного вала 91, який відповідає повному перемиканню приводу, обертається на кут, що відповідає відстані між двома сусідніми символами на другій шкалі 4 ВІДПОВІДНИМ виконанням редуктора 9 можна узгодити напрямки перемикання «Вгору», «Вниз» можна узгодити з напрямком обертання стрілок 3, 5 ФІГ. 1 42114 37 36 5 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
