Кожух гарматного ствола

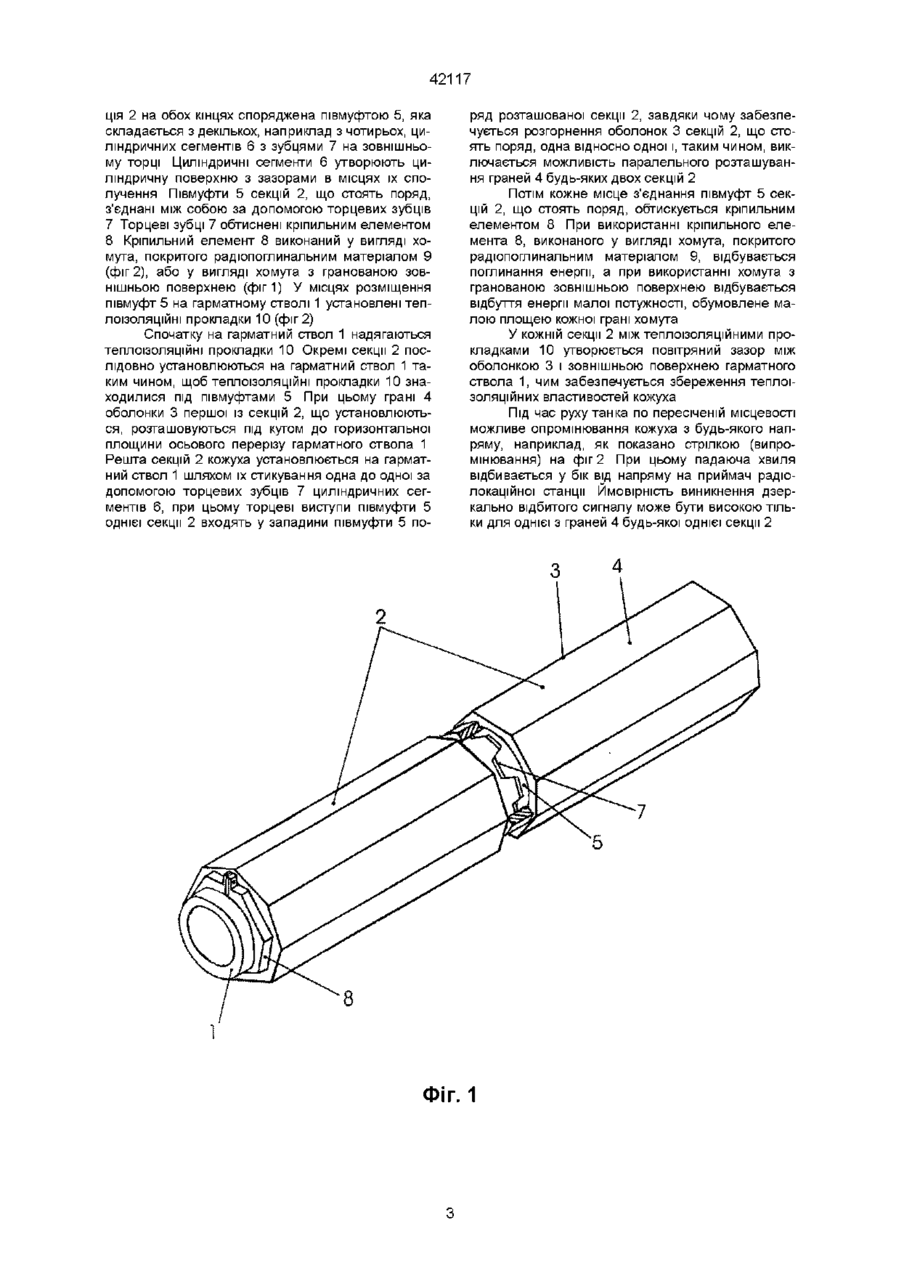

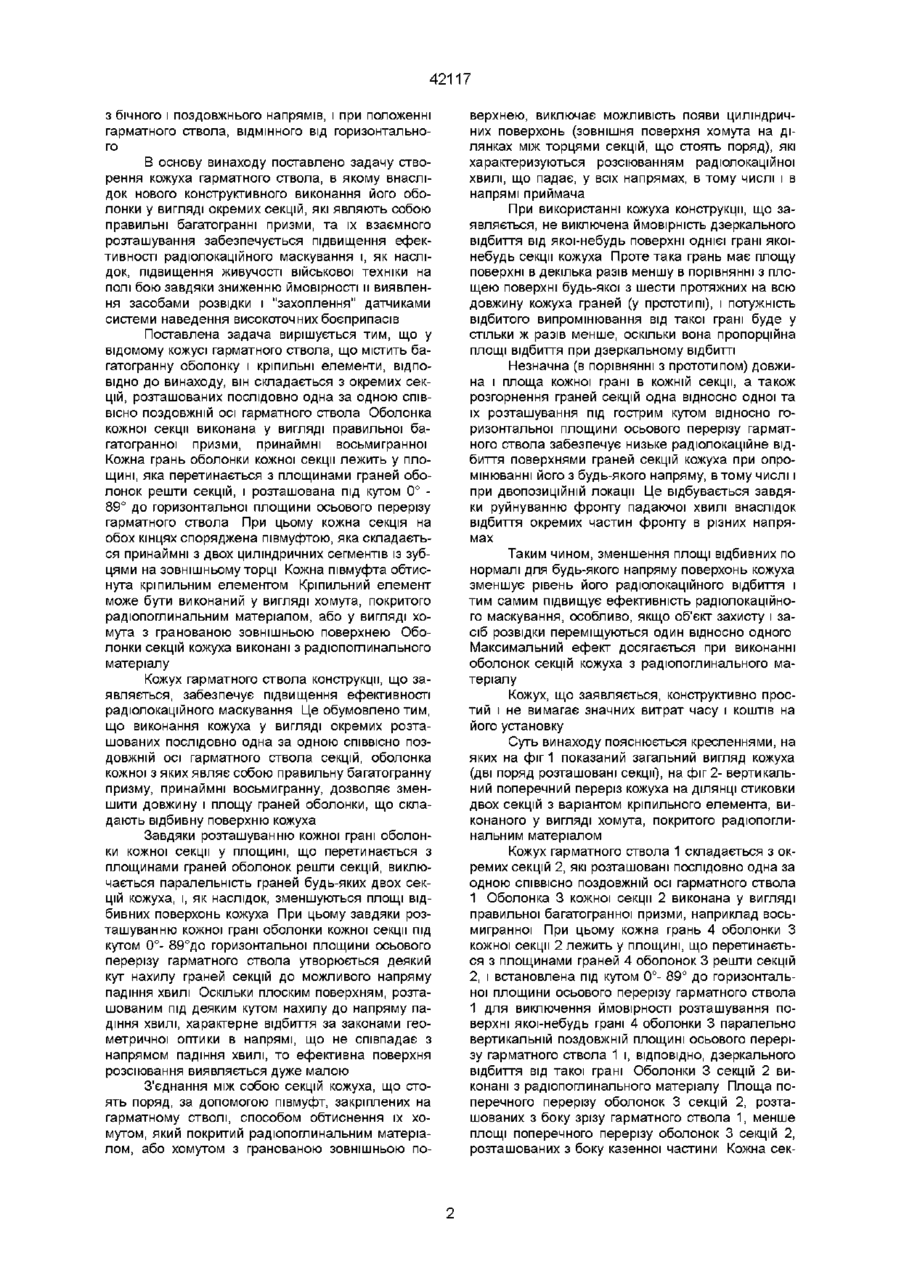

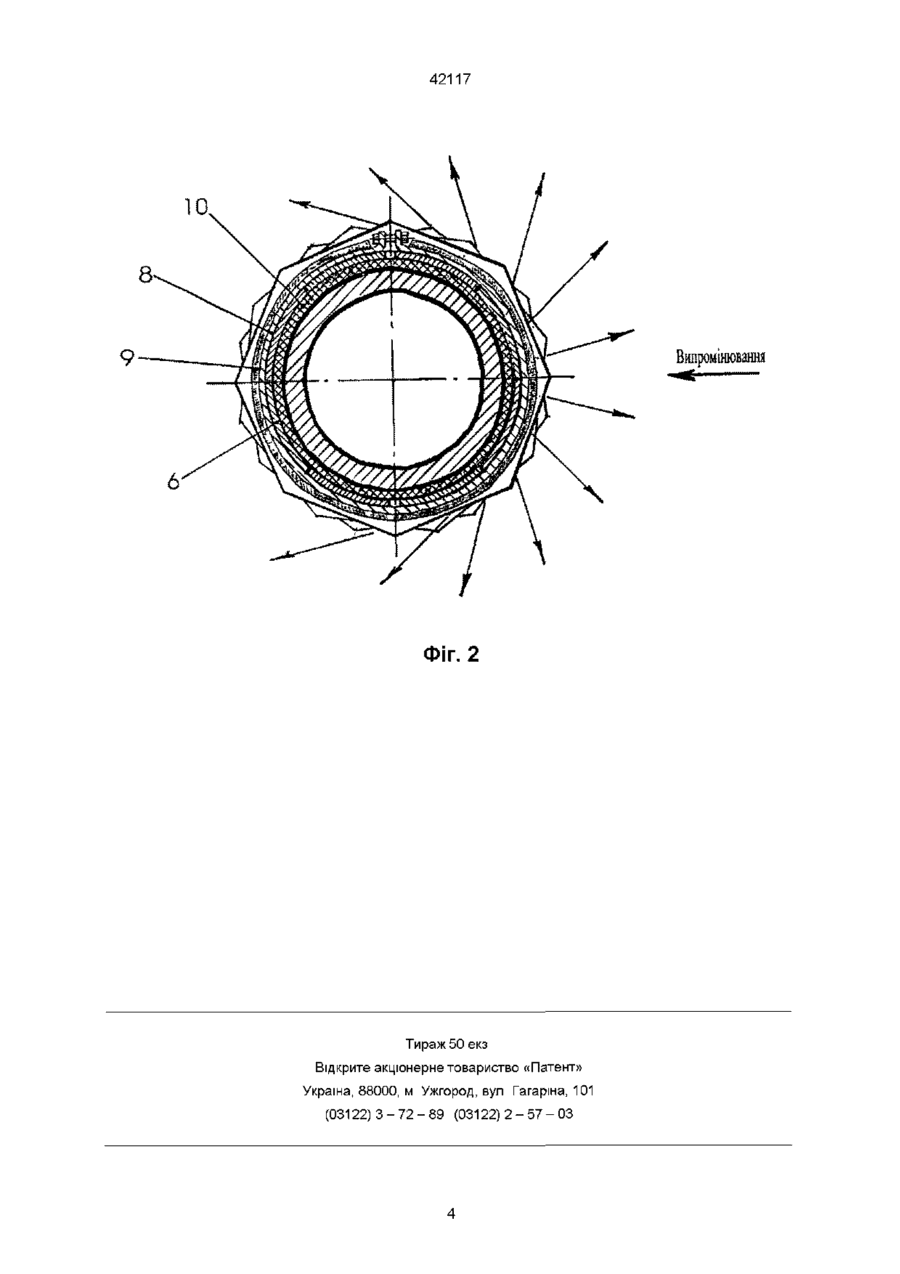

1 Кожух гарматного ствола, що містить багатогранну оболонку і кріпильні елементи, який відрізняється тим, що він складається з окремих секцій, розташованих послідовно одна за одною СПІВВІСНО поздовжній осі гарматного ствола, оболонка кожної з яких виконана у вигляді правильної багатогранної призми, принаймні восьмигранної, причому кожна грань оболонки кожної секції лежить у площині, що перетинається з площинами граней оболонок решти секцій, і розташована під кутом 0 - 89° до горизонтальної площини осьового перерізу гарматного ствола, при цьому кожна секція на обох кінцях споряджена півмусртою, обтиснутою кріпильним елементом 2 Кожух за п 1, який відрізняється тим, що кожна півмуфта складається принаймні з двох циліндричних сегментів з зубцями на зовнішньому торці 3 Кожух за п 1, який відрізняється тим, що кожний кріпильний елемент виконаний у вигляді хомута, покритого радюпоглинальним матеріалом 4 Кожух за п 1, який відрізняється тим, що кожний кріпильний елемент виконаний у вигляді хомута з гранованою зовнішньою поверхнею 5 Кожух за п 1, який відрізняється тим, що оболонки секцій виконані з радюпоглинального матеріалу О Винахід стосується зброї, переважно засобів захисту гарматних стволів і може бути використаний для зменшення радіолокаційної ПОМІТНОСТІ об'єктів військової техніки, зокрема при маскуванні броньованих машин Найбільш близьким по технічній суті до винаходу, що заявляється, є виконаний з термоізолюючого матеріалу жорсткий кожух, зовнішня оболонка якого виконана у вигляді шестигранної призми Ця оболонка симетрична відносно вертикального поздовжнього перерізу гарматного ствола і включає дві бічні плоскі грані, які перетинаються під кутом, що має величину від 10° до 40°, причому ЛІНІЯ їх перетину лежить у площині вертикального поздовжнього перерізу гарматного ствола нижче зовнішньої оболонки кожуха Площа кожної із згаданих бічних граней складає принаймні 15% від усієї площі зовнішньої оболонки кожуха Горизонтальна поздовжня вісь кожуха паралельна горизонтальній поздовжній осі гарматного ствола Кожух виконаний суцільним і установлений на гарматний ствол з зазором для утворення конвекційного каналу і за допомогою кріпильних деталей, розташованих на його кінцях, закріплений на гарматному стволі Зоя Така конструкція кожуха гарматного ствола значно знижує потужність відбитого радіолокаційного сигналу при умові опромінення поверхні кожуха з горизонтального напряму Проте в умовах реальної експлуатації військової техніки положення граней зовнішньої оболонки кожуха по відношенню до опромінювального радара може бути вельми різноманітне, при цьому не виключена ймовірність дзеркального відбиття радіолокаційного сигналу від тієї або іншої протяжної поверхні грані, кожуха Найбільш ймовірним дзеркальне відбиття може бути прийнятим приймачем радара (датчиком високоточного боєприпасу) при двоПОЗИЦІЙНІЙ локації, коли приймач і випромінювач радара рознесені в просторі, наприклад, коли підсвічування ЦІЛІ здійснюється з землі, а приймач розміщений на повітряному носи (високоточному боєприпасі) У цьому випадку (дзеркального відбиття) потужність відбитого сигналу буде визначатися довжиною грані Оскільки сучасні гарматні стволи, наприклад танкових гармат, мають довжину порядку 50 калібрів, то протяжність кожної із шести граней складе декілька метрів і буде характеризуватися значним рівнем відбитого сигналу, особливо верхні грані кожуха при опроміненні його 42117 з бічного і поздовжнього напрямів, і при положенні гарматного ствола, ВІДМІННОГО ВІД горизонтального В основу винаходу поставлено задачу створення кожуха гарматного ствола, в якому внаслідок нового конструктивного виконання його оболонки у вигляді окремих секцій, які являють собою правильні багатогранні призми, та їх взаємного розташування забезпечується підвищення ефективності радіолокаційного маскування і, як наслідок, підвищення живучості військової техніки на полі бою завдяки зниженню ймовірності и виявлення засобами розвідки і "захоплення" датчиками системи наведення високоточних боєприпасів Поставлена задача вирішується тим, що у відомому кожусі гарматного ствола, що містить багатогранну оболонку і кріпильні елементи, ВІДПОВІДНО до винаходу, він складається з окремих секцій, розташованих послідовно одна за одною співвісно поздовжній осі гарматного ствола Оболонка кожної секції виконана у вигляді правильної багатогранної призми, принаймні восьмигранної Кожна грань оболонки кожної секції лежить у площині, яка перетинається з площинами граней оболонок решти секцій, і розташована під кутом 0° 89° до горизонтальної площини осьового перерізу гарматного ствола При цьому кожна секція на обох кінцях споряджена півмуфтою, яка складається принаймні з двох циліндричних сегментів із зубцями на зовнішньому торці Кожна півмуфта обтиснута кріпильним елементом Кріпильний елемент може бути виконаний у вигляді хомута, покритого радюпоглинальним матеріалом, або у вигляді хомута з гранованою зовнішньою поверхнею Оболонки секцій кожуха виконані з радюпоглинального матеріалу Кожух гарматного ствола конструкції, що заявляється, забезпечує підвищення ефективності радіолокаційного маскування Це обумовлено тим, що виконання кожуха у вигляді окремих розташованих послідовно одна за одною СПІВВІСНО поздовжній осі гарматного ствола секцій, оболонка кожної з яких являє собою правильну багатогранну призму, принаймні восьмигранну, дозволяє зменшити довжину і площу граней оболонки, що складають відбивну поверхню кожуха Завдяки розташуванню кожної грані оболонки кожної секції у площині, що перетинається з площинами граней оболонок решти секцій, виключається паралельність граней будь-яких двох секцій кожуха, і, як наслідок, зменшуються площі відбивних поверхонь кожуха При цьому завдяки розташуванню кожної грані оболонки кожної секції під кутом 0°- 89°до горизонтальної площини осьового перерізу гарматного ствола утворюється деякий кут нахилу граней секцій до можливого напряму падіння хвилі Оскільки плоским поверхням, розташованим під деяким кутом нахилу до напряму падіння хвилі, характерне відбиття за законами геометричної оптики в напрямі, що не співпадає з напрямом падіння хвилі, то ефективна поверхня розсіювання виявляється дуже малою З'єднання між собою секцій кожуха, що стоять поряд, за допомогою півмуфт, закріплених на гарматному стволі, способом обтиснення їх хомутом, який покритий радюпоглинальним матеріалом, або хомутом з гранованою зовнішньою по верхнею, виключає можливість появи циліндричних поверхонь (зовнішня поверхня хомута на ділянках між торцями секцій, що стоять поряд), які характеризуються розсіюванням радіолокаційної хвилі, що падає, у всіх напрямах, в тому числі і в напрямі приймача При використанні кожуха конструкції, що заявляється, не виключена ймовірність дзеркального відбиття від якоі-небудь поверхні однієї грані якоінебудь секції кожуха Проте така грань має площу поверхні в декілька разів меншу в порівнянні з площею поверхні будь-якої з шести протяжних на всю довжину кожуха граней (у прототипі), і потужність відбитого випромінювання від такої грані буде у стільки ж разів менше, оскільки вона пропорційна площі відбиття при дзеркальному відбитті Незначна (в порівнянні з прототипом) довжина і площа кожної грані в кожній секції, а також розгорнення граней секцій одна відносно одної та їх розташування під гострим кутом відносно горизонтальної площини осьового перерізу гарматного ствола забезпечує низьке радіолокаційне відбиття поверхнями граней секцій кожуха при опромінюванні його з будь-якого напряму, в тому числі і при ДВОПОЗИЦІЙНІЙ локації Це відбувається завдяки руйнуванню фронту падаючої хвилі внаслідок відбиття окремих частин фронту в різних напрямах Таким чином, зменшення площі відбивних по нормалі для будь-якого напряму поверхонь кожуха зменшує рівень його радіолокаційного відбиття і тим самим підвищує ефективність радіолокаційного маскування, особливо, якщо об'єкт захисту і засіб розвідки переміщуються один відносно одного Максимальний ефект досягається при виконанні оболонок секцій кожуха з радюпоглинального матеріалу Кожух, що заявляється, конструктивно простий і не вимагає значних витрат часу і коштів на його установку Суть винаходу пояснюється кресленнями, на яких на фіг 1 показаний загальний вигляд кожуха (дві поряд розташовані секції"), на фіг 2- вертикальний поперечний переріз кожуха на ДІЛЯНЦІ СТИКОВКИ двох секцій з варіантом кріпильного елемента, виконаного у вигляді хомута, покритого радюпоглинальним матеріалом Кожух гарматного ствола 1 складається з окремих секцій 2, які розташовані послідовно одна за одною СПІВВІСНО поздовжній осі гарматного ствола 1 Оболонка 3 кожної секції 2 виконана у вигляді правильної багатогранної призми, наприклад восьмигранної При цьому кожна грань 4 оболонки З кожної секції 2 лежить у площині, що перетинається з площинами граней 4 оболонок 3 решти секцій 2, і встановлена під кутом 0°- 89° до горизонтальної площини осьового перерізу гарматного ствола 1 для виключення ймовірності розташування поверхні якоі-небудь грані 4 оболонки 3 паралельно вертикальній поздовжній площині осьового перерізу гарматного ствола 1 і, ВІДПОВІДНО, дзеркального відбиття від такої грані Оболонки 3 секцій 2 виконані з радюпоглинального матеріалу Площа поперечного перерізу оболонок 3 секцій 2, розташованих з боку зрізу гарматного ствола 1, менше площі поперечного перерізу оболонок 3 секцій 2, розташованих з боку казенної частини Кожна сек 42117 ція 2 на обох кінцях споряджена півмуфтою 5, яка складається з декількох, наприклад з чотирьох, циліндричних сегментів 6 з зубцями 7 на зовнішньому торці Циліндричні сегменти 6 утворюють циліндричну поверхню з зазорами в місцях їх сполучення Півмуфти 5 секцій 2, що стоять поряд, з'єднані між собою за допомогою торцевих зубців 7 Торцеві зубці 7 обтиснені кріпильним елементом 8 Кріпильний елемент 8 виконаний у вигляді хомута, покритого радюпоглинальним матеріалом 9 (фіг 2), або у вигляді хомута з гранованою зовнішньою поверхнею (фиг 1) У місцях розміщення півмуфт 5 на гарматному стволі 1 установлені теплоізоляційні прокладки 10 (фіг 2) Спочатку на гарматний ствол 1 надягаються теплоізоляційні прокладки 10 Окремі секції 2 послідовно установлюються на гарматний ствол 1 таким чином, щоб теплоізоляційні прокладки 10 знаходилися під півмуфтами 5 При цьому грані 4 оболонки 3 першої із секцій 2, що установлюються, розташовуються під кутом до горизонтальної площини осьового перерізу гарматного ствола 1 Решта секцій 2 кожуха установлюється на гарматний ствол 1 шляхом їх стикування одна до одної за допомогою торцевих зубців 7 циліндричних сегментів 6, при цьому торцеві виступи півмуфти 5 однієї секції 2 входять у западини півмуфти 5 по ряд розташованої секції 2, завдяки чому забезпечується розгорнення оболонок 3 секцій 2, що стоять поряд, одна відносно одної і, таким чином, виключається можливість паралельного розташування граней 4 будь-яких двох секцій 2 Потім кожне місце з'єднання півмуфт 5 секцій 2, що стоять поряд, обтискується кріпильним елементом 8 При використанні кріпильного елемента 8, виконаного у вигляді хомута, покритого радюпоглинальним матеріалом 9, відбувається поглинання енергії, а при використанні хомута з гранованою зовнішньою поверхнею відбувається відбуття енергії малої потужності, обумовлене малою площею кожної грані хомута У кожній секції 2 між теплоізоляційними прокладками 10 утворюється повітряний зазор між оболонкою 3 і зовнішньою поверхнею гарматного ствола 1, чим забезпечується збереження теплоізоляційних властивостей кожуха Під час руху танка по пересіченій місцевості можливе опромінювання кожуха з будь-якого напряму, наприклад, як показано стрілкою (випромінювання) на фіг 2 При цьому падаюча хвиля відбивається у бік від напряму на приймач радіолокаційної станції Ймовірність виникнення дзеркально відбитого сигналу може бути високою тільки для однієї з граней 4 будь-якої однієї секції 2 ФІГ. 1 42117 10 8 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
