Пристрій для електролітичного покриття дроту

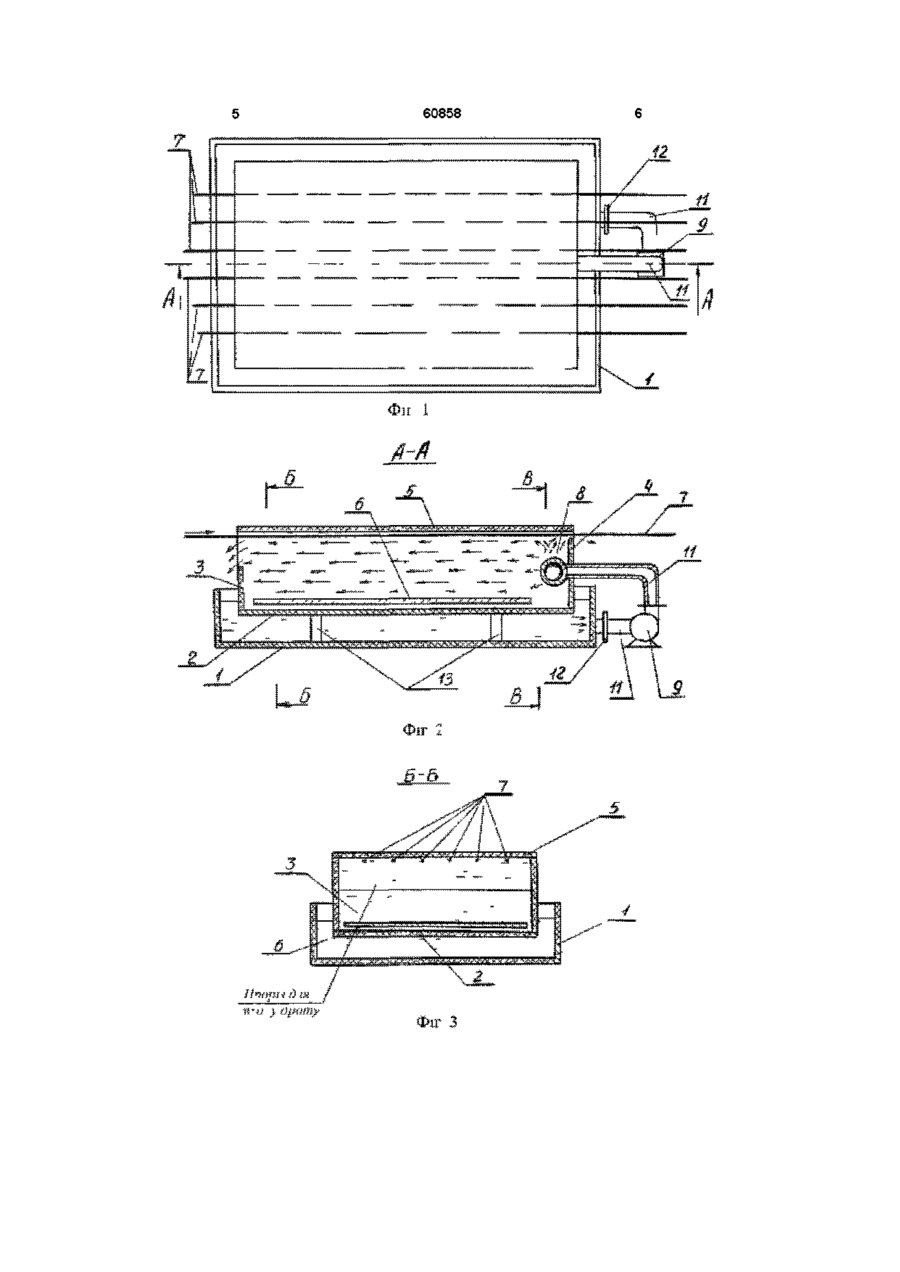

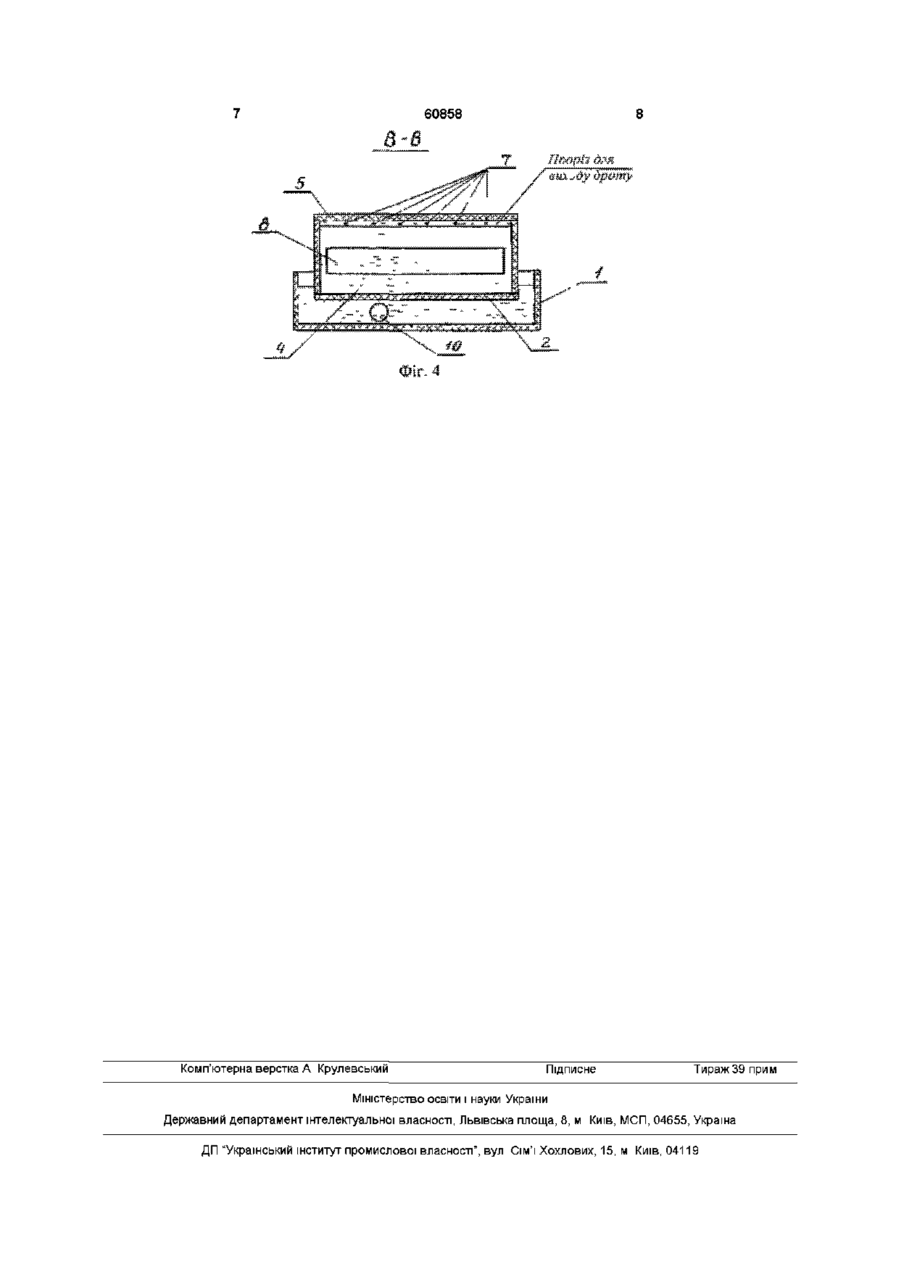

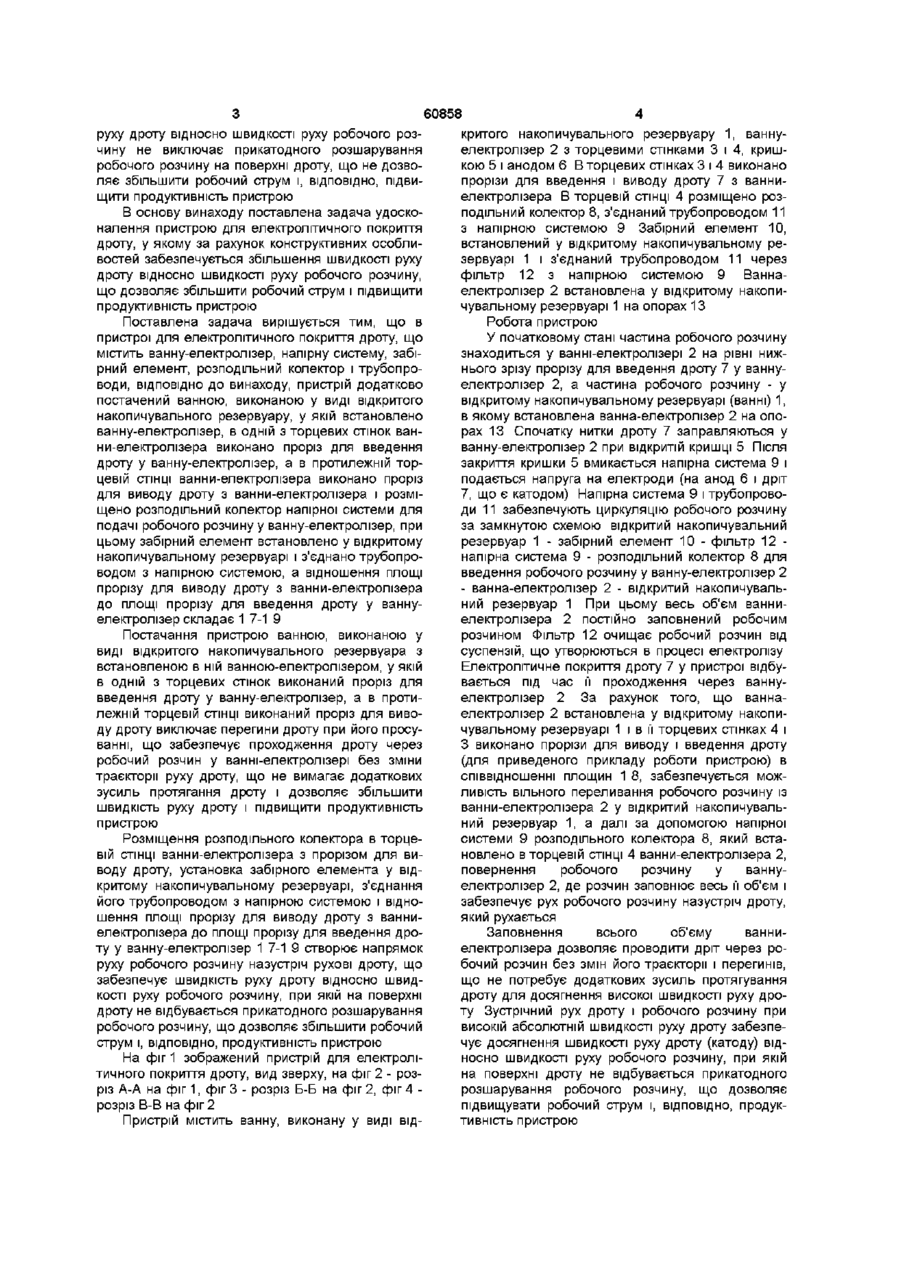

Пристрій для електролітичного покриття дроту, що містить ванну-електролізер, напірну систему, забірний елемент, розподільний колектор і трубопроводи, який відрізняється тим, що пристрій додатково оснащений ванною, виконаною у вигляді відкритого накопичувального резервуара, у якій встановлено ванну-електролізер, в одній з торцевих стінок ванни-електролізера виконано проріз для введення дроту у ванну-електролізер, а в протилежній торцевій СТІНЦІ ванни-електролізера виконано проріз для виводу дроту з ванниелектролізера і розміщено розподільний колектор напірної ситеми для подачі робочого розчину в ванну-електролізер, при цьому забірний елемент встановлено у відкритому накопичувальному резервуарі і з'єднано трубопроводом з напірною системою, а відношення площі прорізу для виводу дроту з ванни-електролізера, до площі прорізу, для введення дроту у ванну-електролізер, складає 1 7-1 9 Винахід відноситься до галузі хімічної і гальванічної обробки виробів, зокрема до устаткування для електролітичного покриття дроту і може бути використаний в металургійній промисловості Відомий пристрій для обробки дроту, що містить ванну для робочого розчину, механізм транспортування, опорні ролики, механізм заглиблення, виконаний у виді важелів, нерухомих опор з несучими конструкціями, заглибних роликів, приводу і постачений пружинним і жорстким упорами (Ас СССР №897896, кл C23G3/02, С23С1/14, C25D7/06, опубл 15 01 1982г) Наявність у відомому пристрої опорних роликів і механізму заглиблення дроту, виконаного у виді важелів, нерухомих опор з несучими конструкціями, заглибних роликів, привода і постаченого пружинним і жорстким упорами приводить до великої КІЛЬКОСТІ перегинів дроту, що для забезпечення необхідних швидкостей руху дроту відносно швидкості руху розчину електроліту (робочого розчину) у ванні вимагає підвищення зусиль протягання дроту до величин, що перевищують МІЦНІСТЬ матеріалу дроту Малі швидкості руху дроту щодо швидкості руху робочого розчину (електроліту) не дозволяють запобігти прикатодного розшарування електроліту на поверхні дроту, що не дозволяє збільшити робочий струм і, ВІДПОВІДНО, підвищити продуктивність пристрою ційних електролітичних покрить, що містить ванну з електродами, дно якої виконане у виді набору напівциліндричних профілів, механізм, що перемішує, виконаний у виді перфорованих трубок із соплами, напірну систему, кільцевий забірний елемент, два виконавчих механізми для регулювання витрати, два розподільних колектори, два додаткових трубопроводи, пристосування для розміщення деталей, при цьому електроди виконані порожнистими з перфорацією, спрямованою убік розміщення деталей, і з'єднані принаймні з одного кінця через ВІДПОВІДНИЙ розподільний колектор і додатковий трубопровід з виходом першого виконавчого механізму для регулювання витрати, вхід якого з'єднаний з виходом напірної системи, з'єднання якої з перфорованими трубками здійснюється через другий виконавчий механізм для регулювання витрати (Патент РФ №2042745, C25D17/02, 21/10, опубл 27 08 1995г) Найбільш близьким аналогом винаходу, що заявляється, є пристрій для осадження компози Ознаки найближчого аналога, що збігаються з істотними ознаками винаходу, який заявляється ванна-електролізер (ванна з електродами), напірна система, забірний елемент, розподільний колектор, два трубопроводи Виконання у відомому пристрої ванни у виді відкритого накопичувального резервуару, у який виріб для електролітичного покриття вводиться і виводиться через один горизонтальний проріз, не дозволяє організувати зустрічний рух робочого розчину і дроту При цьому величина швидкості 00 ю 00 о (О 60858 руху дроту відносно швидкості руху робочого розчину не виключає прикатодного розшарування робочого розчину на поверхні дроту, що не дозволяє збільшити робочий струм і, ВІДПОВІДНО, підвищити продуктивність пристрою В основу винаходу поставлена задача удосконалення пристрою для електролітичного покриття дроту, у якому за рахунок конструктивних особливостей забезпечується збільшення швидкості руху дроту відносно швидкості руху робочого розчину, що дозволяє збільшити робочий струм і підвищити продуктивність пристрою Поставлена задача вирішується тим, що в пристрої для електролітичного покриття дроту, що містить ванну-електролізер, напірну систему, забірний елемент, розподільний колектор і трубопроводи, ВІДПОВІДНО до винаходу, пристрій додатково постачений ванною, виконаною у виді відкритого накопичувального резервуару, у якій встановлено ванну-електролізер, в одній з торцевих стінок ванни-електролізера виконано проріз для введення дроту у ванну-електролізер, а в протилежній торцевій СТІНЦІ ванни-електролізера виконано проріз для виводу дроту з ванни-електролізера і розміщено розподільний колектор напірної системи для подачі робочого розчину у ванну-електролізер, при цьому забірний елемент встановлено у відкритому накопичувальному резервуарі і з'єднано трубопроводом з напірною системою, а відношення площі прорізу для виводу дроту з ванни-електролізера до площі прорізу для введення дроту у ваннуелектролізер складає 1 7-1 9 Постачання пристрою ванною, виконаною у виді відкритого накопичувального резервуара з встановленою в ній ванною-електролізером, у якій в одній з торцевих стінок виконаний проріз для введення дроту у ванну-електролізер, а в протилежній торцевій СТІНЦІ виконаний проріз для виводу дроту виключає перегини дроту при його просуванні, що забезпечує проходження дроту через робочий розчин у ванні-електролізері без зміни траєкторії руху дроту, що не вимагає додаткових зусиль протягання дроту і дозволяє збільшити швидкість руху дроту і підвищити продуктивність пристрою Розміщення розподільного колектора в торцевій СТІНЦІ ванни-електролізера з прорізом для виводу дроту, установка забірного елемента у відкритому накопичувальному резервуарі, з'єднання його трубопроводом з напірною системою і відношення площі прорізу для виводу дроту з ванниелектролізера до площі прорізу для введення дроту у ванну-електролізер 1 7-1 9 створює напрямок руху робочого розчину назустріч рухові дроту, що забезпечує швидкість руху дроту відносно швидкості руху робочого розчину, при якій на поверхні дроту не відбувається прикатодного розшарування робочого розчину, що дозволяє збільшити робочий струм і, ВІДПОВІДНО, продуктивність пристрою На фіг 1 зображений пристрій для електролітичного покриття дроту, вид зверху, на фіг 2 - розріз А-А на фіг 1, фіг 3 - розріз Б-Б на фіг 2, фіг 4 розріз В-В на фіг 2 Пристрій містить ванну, виконану у виді від критого накопичувального резервуару 1, ваннуелектролізер 2 з торцевими стінками 3 і 4, кришкою 5 і анодом 6 В торцевих стінках 3 і 4 виконано прорізи для введення і виводу дроту 7 з ванниелектролізера В торцевій СТІНЦІ 4 розміщено розподільний колектор 8, з'єднаний трубопроводом 11 з напірною системою 9 Забірний елемент 10, встановлений у відкритому накопичувальному резервуарі 1 і з'єднаний трубопроводом 11 через фільтр 12 з напірною системою 9 Ваннаелектролізер 2 встановлена у відкритому накопичувальному резервуарі 1 на опорах 13 Робота пристрою У початковому стані частина робочого розчину знаходиться у ванні-електролізері 2 на рівні нижнього зрізу прорізу для введення дроту 7 у ваннуелектролізер 2, а частина робочого розчину - у відкритому накопичувальному резервуарі (ванні) 1, в якому встановлена ванна-електролізер 2 на опорах 13 Спочатку нитки дроту 7 заправляються у ванну-електролізер 2 при відкритій кришці 5 Після закриття кришки 5 вмикається напірна система 9 і подається напруга на електроди (на анод 6 і дріт 7, що є катодом) Напірна система 9 і трубопроводи 11 забезпечують циркуляцію робочого розчину за замкнутою схемою відкритий накопичувальний резервуар 1 - забірний елемент 10 - фільтр 12 напірна система 9 - розподільний колектор 8 для введення робочого розчину у ванну-електролізер 2 - ванна-електролізер 2 - відкритий накопичувальний резервуар 1 При цьому весь об'єм ванниелектролізера 2 постійно заповнений робочим розчином Фільтр 12 очищає робочий розчин від суспензій, що утворюються в процесі електролізу Електролітичне покриття дроту 7 у пристрої відбувається під час її проходження через ваннуелектролізер 2 За рахунок того, що ваннаелектролізер 2 встановлена у відкритому накопичувальному резервуарі 1 І В Г І торцевих стінках 4 і З виконано прорізи для виводу і введення дроту (для приведеного прикладу роботи пристрою) в співвідношенні площин 1 8, забезпечується можливість вільного переливання робочого розчину із ванни-електролізера 2 у відкритий накопичувальний резервуар 1, а далі за допомогою напірної системи 9 розподільного колектора 8, який встановлено в торцевій СТІНЦІ 4 ванни-електролізера 2, повернення робочого розчину у ваннуелектролізер 2, де розчин заповнює весь її об'єм і забезпечує рух робочого розчину назустріч дроту, який рухається Заповнення всього об'єму ванниелектролізера дозволяє проводити дріт через робочий розчин без змін його траєкторії і перегинів, що не потребує додаткових зусиль протягування дроту для досягнення високої швидкості руху дроту Зустрічний рух дроту і робочого розчину при високій абсолютній швидкості руху дроту забезпечує досягнення швидкості руху дроту (катоду) відносно швидкості руху робочого розчину, при якій на поверхні дроту не відбувається прикатодного розшарування робочого розчину, що дозволяє підвищувати робочий струм і, ВІДПОВІДНО, продуктивність пристрою 60858 60858 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
