Спосіб звірення рознесених шкал еталонів часу

Завантажити PDF файл.

Формула / Реферат

Спосіб звірення рознесених шкал еталонів часу, відповідно до якого формують опорні шкали часу, зсунені у веденому пункті на t0, а в головному пункті - на 2t0, випромінюють сигнал головного пункту, приймають цей сигнал у веденому пункті і ретранслюють його відносно опорної шкали з затримкою, яка дорівнює часу випередження прийнятим сигналом опорної шкали, приймають у головному пункті ретрансльований із затримкою сигнал із веденого пункту і вимірюють його тимчасове положення відносно опорної шкали часу головного пункту - 2ΔΤ, де ΔΤ - зсув шкал головного та веденого годинників, який відрізняється тим, що у головному пункті обчислюють необхідну затримку сигналу, формують додаткову шкалу часу, яка запізнює на 3t0-2ΔΤ, і ретранслюють із цією затримкою сигнал точного часу, а у веденому пункті вимірюють час запізнення прийнятого трансльованого і час запізнення прийнятого ретрансльованого сигналів відносно його основної шкали часу, та обчислюють зсув шкал.

Текст

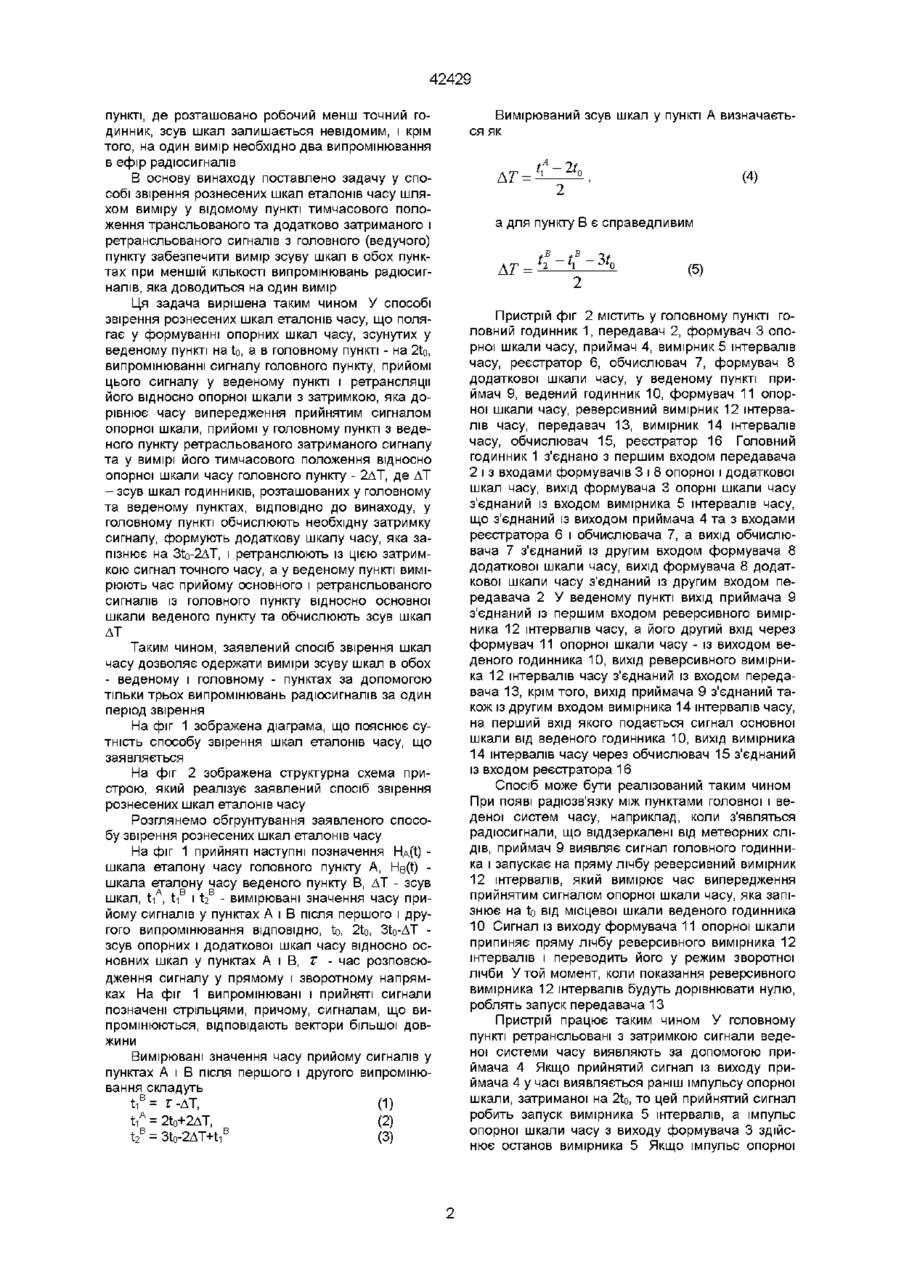

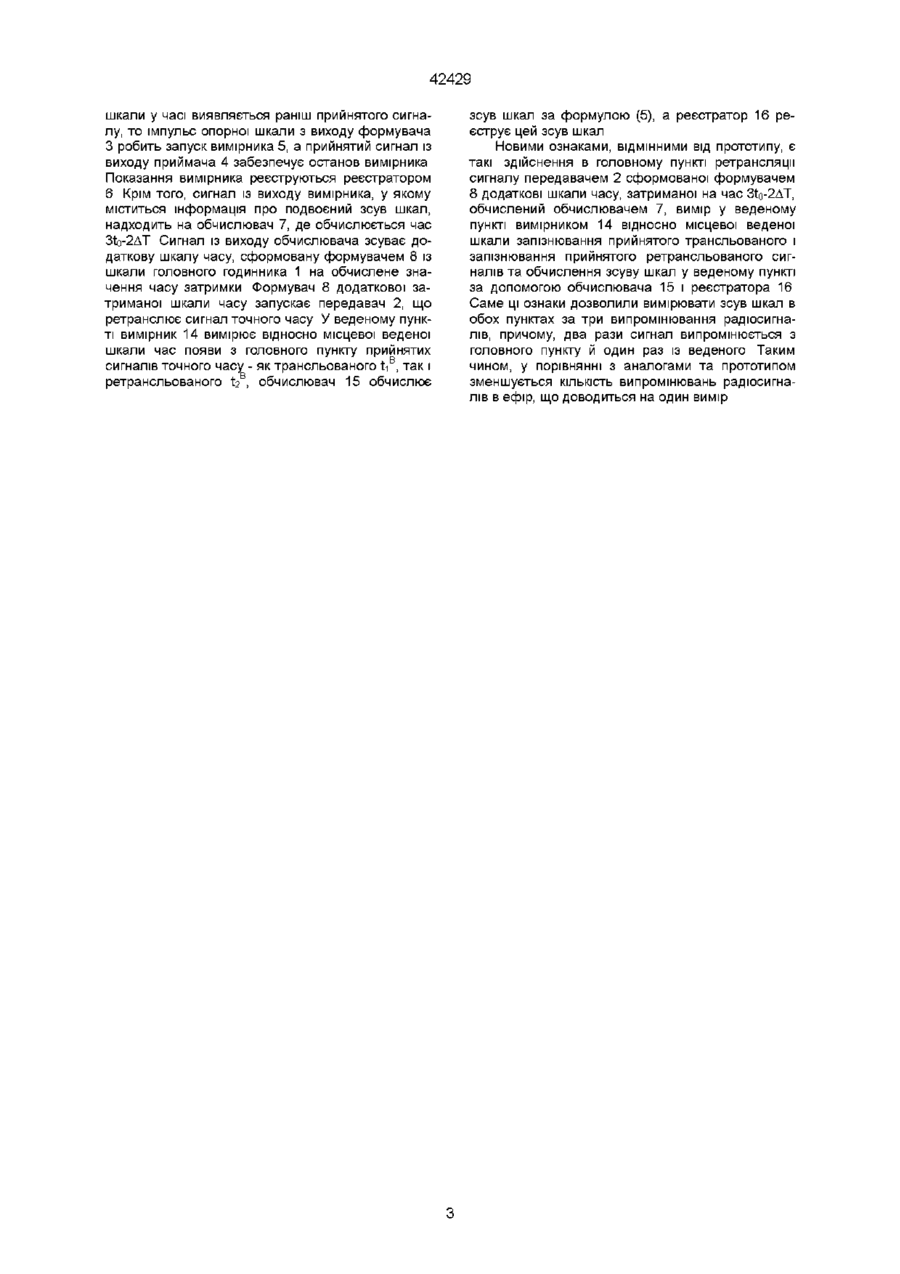

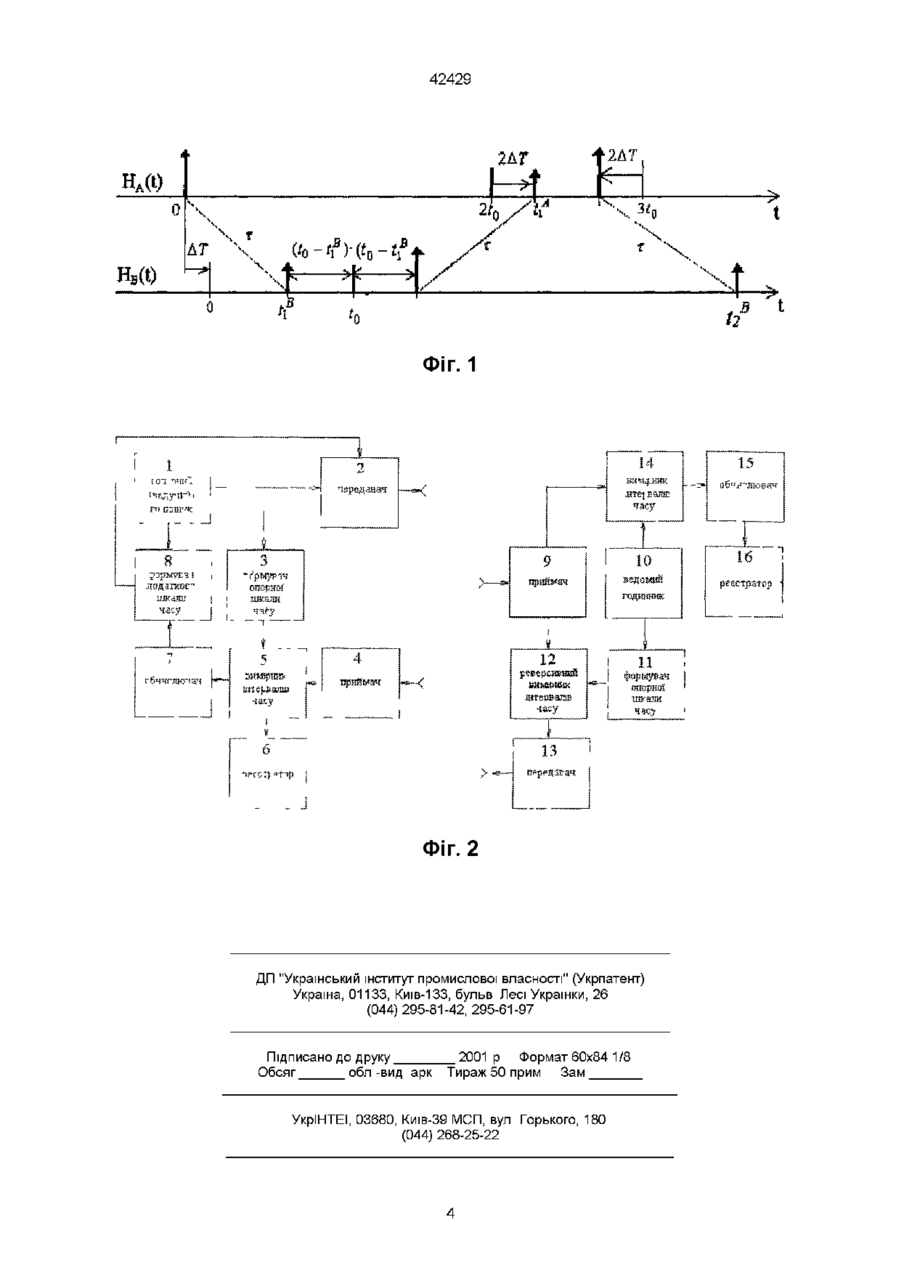

Спосіб звірення рознесених шкал еталонів часу, ВІДПОВІДНО до якого формують опорні шкали часу, зсунені у веденому пункті на to, а в головному пункті - на 2to, випромінюють сигнал головного пункту, приймають цей сигнал у веденому пункті і ретранслюють його відносно опорної шкали з за тримкою, яка дорівнює часу випередження прийнятим сигналом опорної шкали, приймають у головному пункті ретрансльований із затримкою сигнал із веденого пункту і вимірюють його тимчасове положення відносно опорної шкали часу головного пункту - 2ДТ, де ДТ - зсув шкал головного та веденого годинників, який відрізняється тим, що у головному пункті обчислюють необхідну затримку сигналу, формують додаткову шкалу часу, яка запізнює на 3to-2AT, і ретранслюють із цією затримкою сигнал точного часу, а у веденому пункті вимірюють час запізнення прийнятого трансльованого і час запізнення прийнятого ретрансльованого сигналів відносно його основної шкали часу, та обчислюють зсув шкал Винахід відноситься до області радіотехніки і метрології і може бути використано для синхронізації рознесених шкал часу за допомогою сигналів точного часу, переданих по каналах із змінним часом розповсюдження Відомий спосіб звірення шкал еталонів часу (а с СССР № 1167573, МКИ G04C11/02, публ 15 07 85, Бюл № 26) по метеорному радіоканалу, ВІДПОВІДНО до якого випромінюють сигнали рознесених шкал часу робочих і зразкових часових систем, у пункті зразкової системи часу вимірюють час випередження прийнятого сигналу відносно опорної шкали і ретранслюють сигнали, щодо цієї ж опорної шкали, з затримкою, яка дорівнює подвоєному значенню цього випередження, а в пункті робочої системи часу приймають сигнали, трансльовані з пункту зразкових систем часу, вимірюють час запізнення основного та ретрансльованого сигналів і по цих вимірах визначають зсув шкали робочої системи часу, щодо зразкової шкали трансльованих сигналів у протилежних пунктах і ретрансляцію їх із визначеною затримкою відносно опорної шкали у пунктах трансляції та вимір зсуву шкал еталонів у кожному з пунктів Цей спосіб дозволяє вимірювати зсув шкал звірюваних еталонів у кожному пункті, однак при цьому за період синхронізації здійснюється чотири випромінювання, таким чином, на кожний вимір доводиться два випромінювання радіоімпульсів метрового діапазону, що є недоліком цього способу Найближчим за сукупністю ознак до заявленого винаходу є спосіб звірення шкал часу (а с СССР № 712807, МКИ G04C11/02, публ 30 01 80, Бюл № 4), при якому в кожному пункті ведених годинників формують додаткову шкалу часу, затриману на Т, а в головному (ведучому) пункті формують N додаткових шкал часу по КІЛЬКОСТІ пунктів ведених систем часу із затримками 2Т,, причому, сигнали шкали часу головного пункту приймають у веденому пункті і ретранслюють із затримкою відносно місцевої додаткової опорної шкали, яка дорівнює випередженню прийнятими сигналами додаткової опорної шкали часу, а в головному пункті приймають ретрансльовані з затримкою сигнали ведених пунктів і вимірюють їхнє тимчасове положення відносно І-ОІ додаткової опорної шкали часу Недоліком цього способу звірення шкал часу є те, що виміри зсуву шкал роблять тільки в одному пункті, у якому розташована робоча система часу, і на один вимір доводиться три випромінювання радіоімпульсів метрового діапазону Відомий спосіб звірення шкал еталонів часу (ж-л Измерительная техника, 1982, с 30-32) по метеорному радіоканалу з малою похибкою, що включає випромінювання сигналів часу від годинників первинного і вторинного еталонів, прийом Недоліком цього способу є те, що вимір зсуву шкал роблять тільки в головному пункті, у якому розташовано зразковий годинник, а у веденому о> 42429 пункті, де розташовано робочий менш точний годинник, зсув шкал залишається невідомим, і крім того, на один вимір необхідно два випромінювання в ефір радіосигналів В основу винаходу поставлено задачу у способі звірення рознесених шкал еталонів часу шляхом виміру у відомому пункті тимчасового положення трансльованого та додатково затриманого і ретрансльованого сигналів з головного (ведучого) пункту забезпечити вимір зсуву шкал в обох пунктах при меншій КІЛЬКОСТІ випромінювань радіосигналів, яка доводиться на один вимір Ця задача вирішена таким чином У способі звірення рознесених шкал еталонів часу, що полягає у формуванні опорних шкал часу, зсунутих у веденому пункті на to, а в головному пункті - на 2to, випромінюванні сигналу головного пункту, прийомі цього сигналу у веденому пункті і ретрансляції його відносно опорної шкали з затримкою, яка дорівнює часу випередження прийнятим сигналом опорної шкали, прийомі у головному пункті з веденого пункту ретрасльованого затриманого сигналу та у вимірі його тимчасового положення відносно опорної шкали часу головного пункту - 2ДТ, де ДТ - зсув шкал годинників, розташованих у головному та веденому пунктах, ВІДПОВІДНО ДО винаходу, у головному пункті обчислюють необхідну затримку сигналу, формують додаткову шкалу часу, яка запізнює на 3to-2AT, і ретранслюють із цією затримкою сигнал точного часу, а у веденому пункті вимірюють час прийому основного і ретрансльованого сигналів із головного пункту відносно основної шкали веденого пункту та обчислюють зсув шкал ДТ Таким чином, заявлений спосіб звірення шкал часу дозволяє одержати виміри зсуву шкал в обох - веденому і головному - пунктах за допомогою тільки трьох випромінювань радіосигналів за один період звірення На фіг 1 зображена діаграма, що пояснює сутність способу звірення шкал еталонів часу, що заявляється На фіг 2 зображена структурна схема пристрою, який реалізує заявлений спосіб звірення рознесених шкал еталонів часу Розглянемо обгрунтування заявленого способу звірення рознесених шкал еталонів часу На фіг 1 прийняті наступні позначення Ндф шкала еталону часу головного пункту A, He(t) шкала еталону часу веденого пункту В, ДТ - зсув шкал, t i A , t i B і t 2 B - вимірювані значення часу прийому сигналів у пунктах А і В після першого і другого випромінювання ВІДПОВІДНО, to, 2to, 3to-AT зсув опорних і додаткової шкал часу відносно основних шкал у пунктах А і В, Т - час розповсюдження сигналу у прямому і зворотному напрямках На фіг 1 випромінювані і прийняті сигнали позначені стрільцями, причому, сигналам, що випромінюються, відповідають вектори більшої довжини Вимірювані значення часу прийому сигналів у пунктах А і В після першого і другого випромінювання складуть t i B = Г-ДТ, (1) t i A = 2t o +2AT, t 2 B = 3t o -2AT+ti B (2) (3) Вимірюваний зсув шкал у пункті А визначається як АТ = tA-2t (4) а для пункту В є справедливим _ (5) Пристрій фіг 2 містить у головному пункті головний годинник 1, передавач 2, формувач 3 опорної шкали часу, приймач 4, вимірник 5 інтервалів часу, реєстратор 6, обчислювач 7, формувач 8 додаткової шкали часу, у веденому пункті приймач 9, ведений годинник 10, формувач 11 опорної шкали часу, реверсивний вимірник 12 інтервалів часу, передавач 13, вимірник 14 інтервалів часу, обчислювач 15, реєстратор 16 Головний годинник 1 з'єднано з першим входом передавача 2 і з входами формувачів 3 і 8 опорної і додаткової шкал часу, вихід формувача 3 опорні шкали часу з'єднаний із входом вимірника 5 інтервалів часу, що з'єднаний із виходом приймача 4 та з входами реєстратора 6 і обчислювача 7, а вихід обчислювача 7 з'єднаний із другим входом формувача 8 додаткової шкали часу, вихід формувача 8 додаткової шкали часу з'єднаний із другим входом передавача 2 У веденому пункті вихід приймача 9 з'єднаний із першим входом реверсивного вимірника 12 інтервалів часу, а його другий вхід через формувач 11 опорної шкали часу - із виходом веденого годинника 10, вихід реверсивного вимірника 12 інтервалів часу з'єднаний із входом передавача 13, крім того, вихід приймача 9 з'єднаний також із другим входом вимірника 14 інтервалів часу, на перший вхід якого подається сигнал основної шкали від веденого годинника 10, вихід вимірника 14 інтервалів часу через обчислювач 15 з'єднаний із входом реєстратора 16 Спосіб може бути реалізований таким чином При появі радіозв'язку між пунктами головної і веденої систем часу, наприклад, коли з'являться радіосигнали, що віддзеркалені від метеорних СЛІДІВ, приймач 9 виявляє сигнал головного годинника і запускає на пряму лічбу реверсивний вимірник 12 інтервалів, який вимірює час випередження прийнятим сигналом опорної шкали часу, яка запізнює на to від місцевої шкали веденого годинника 10 Сигнал із виходу формувача 11 опорної шкали припиняє пряму лічбу реверсивного вимірника 12 інтервалів і переводить його у режим зворотної лічби У той момент, коли показання реверсивного вимірника 12 інтервалів будуть дорівнювати нулю, роблять запуск передавача 13 Пристрій працює таким чином У головному пункті ретрансльовані з затримкою сигнали веденої системи часу виявляють за допомогою приймача 4 Якщо прийнятий сигнал із виходу приймача 4 у часі виявляється раніш імпульсу опорної шкали, затриманої на 2to, то цей прийнятий сигнал робить запуск вимірника 5 інтервалів, а імпульс опорної шкали часу з виходу формувача 3 здійснює останов вимірника 5 Якщо імпульс опорної 42429 шкали у часі виявляється раніш прийнятого сигналу, то імпульс опорної шкали з виходу формувача З робить запуск вимірника 5, а прийнятий сигнал із виходу приймача 4 забезпечує останов вимірника Показання вимірника реєструються реєстратором 6 Крім того, сигнал із виходу вимірника, у якому міститься інформація про подвоєний зсув шкал, надходить на обчислювач 7, де обчислюється час 3to-2AT Сигнал із виходу обчислювача зсуває додаткову шкалу часу, сформовану формувачем 8 із шкали головного годинника 1 на обчислене значення часу затримки Формувач 8 додаткової затриманої шкали часу запускає передавач 2, що ретранслює сигнал точного часу У веденому пункті вимірник 14 вимірює відносно місцевої веденої шкали час появи з головного пункту прийнятих сигналів точного часу - як трансльованого ti B , так і ретрансльованого Х-А , обчислювач 15 обчислює зсув шкал за формулою (5), а реєстратор 16 реєструє цей зсув шкал Новими ознаками, ВІДМІННИМИ ВІД прототипу, є такі здійснення в головному пункті ретрансляції сигналу передавачем 2 сформованої формувачем 8 додаткові шкали часу, затриманої на час 3to-2AT, обчислений обчислювачем 7, вимір у веденому пункті вимірником 14 відносно місцевої веденої шкали запізнювання прийнятого трансльованого і запізнювання прийнятого ретрансльованого сигналів та обчислення зсуву шкал у веденому пункті за допомогою обчислювача 15 і реєстратора 16 Саме ці ознаки дозволили вимірювати зсув шкал в обох пунктах за три випромінювання радіосигналів, причому, два рази сигнал випромінюється з головного пункту й один раз із веденого Таким чином, у порівнянні з аналогами та прототипом зменшується КІЛЬКІСТЬ випромінювань радіосигналів в ефір, що доводиться на один вимір 42429 2ЛГ A T H B (t) \ t?+ •Ikl A t В ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2001 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вулі Горького, 180 (044) 268-25-22

Дивитися

Додаткова інформація

Назва патенту англійською

Method for verification of remote scales of time standards

Автори англійською

Koval Yurii Oleksandrovych, Bavykina Veronika Vsevolodivna

Назва патенту російською

Способ сверки разнесенных шкал эталонов времени

Автори російською

Коваль Юрий Александрович, Бавикина Вероника Всеволодовна

МПК / Мітки

МПК: G04C 11/00

Мітки: шкал, спосіб, часу, звірення, рознесених, еталонів
