Спосіб звіряння просторо-рознесених еталонів часу та частоти

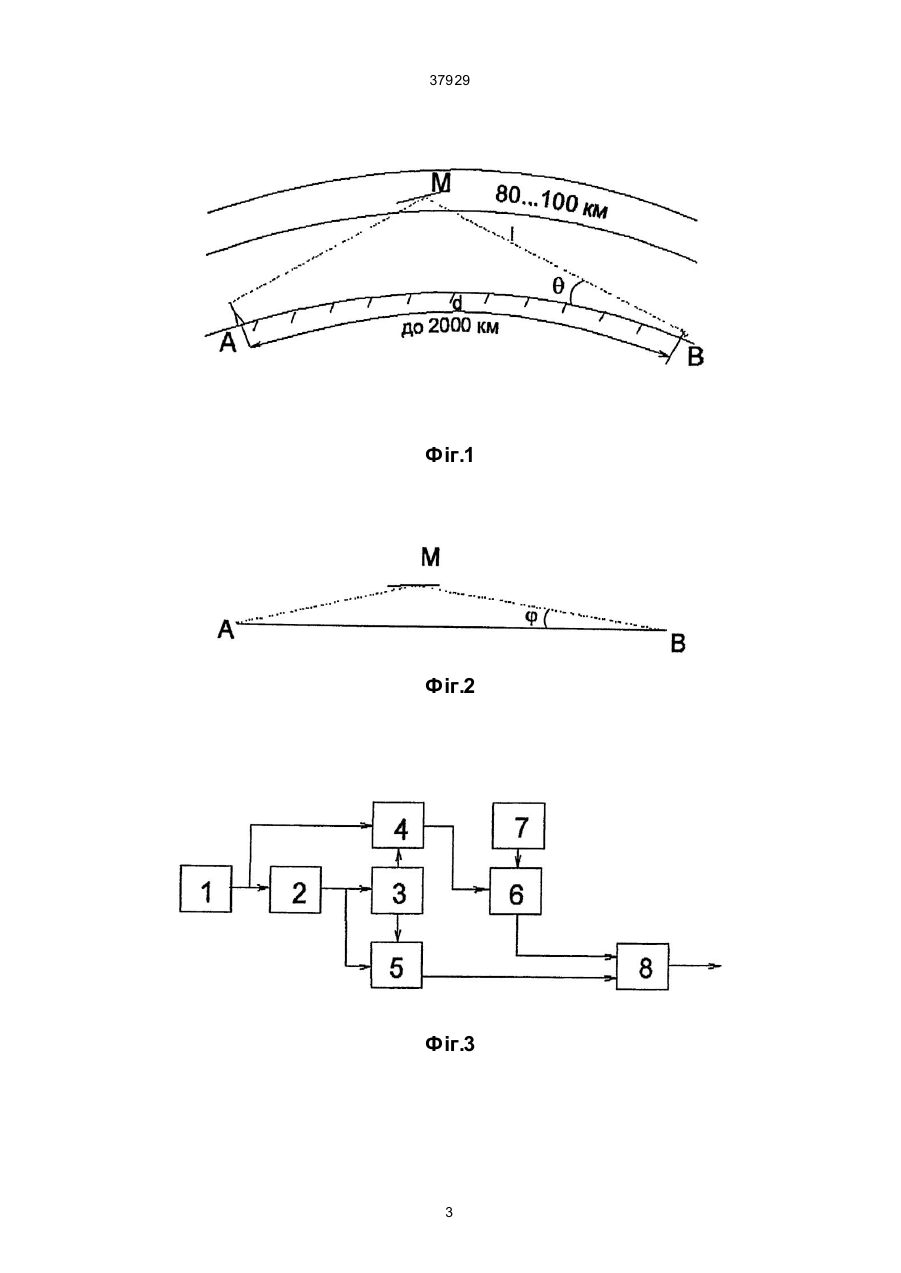

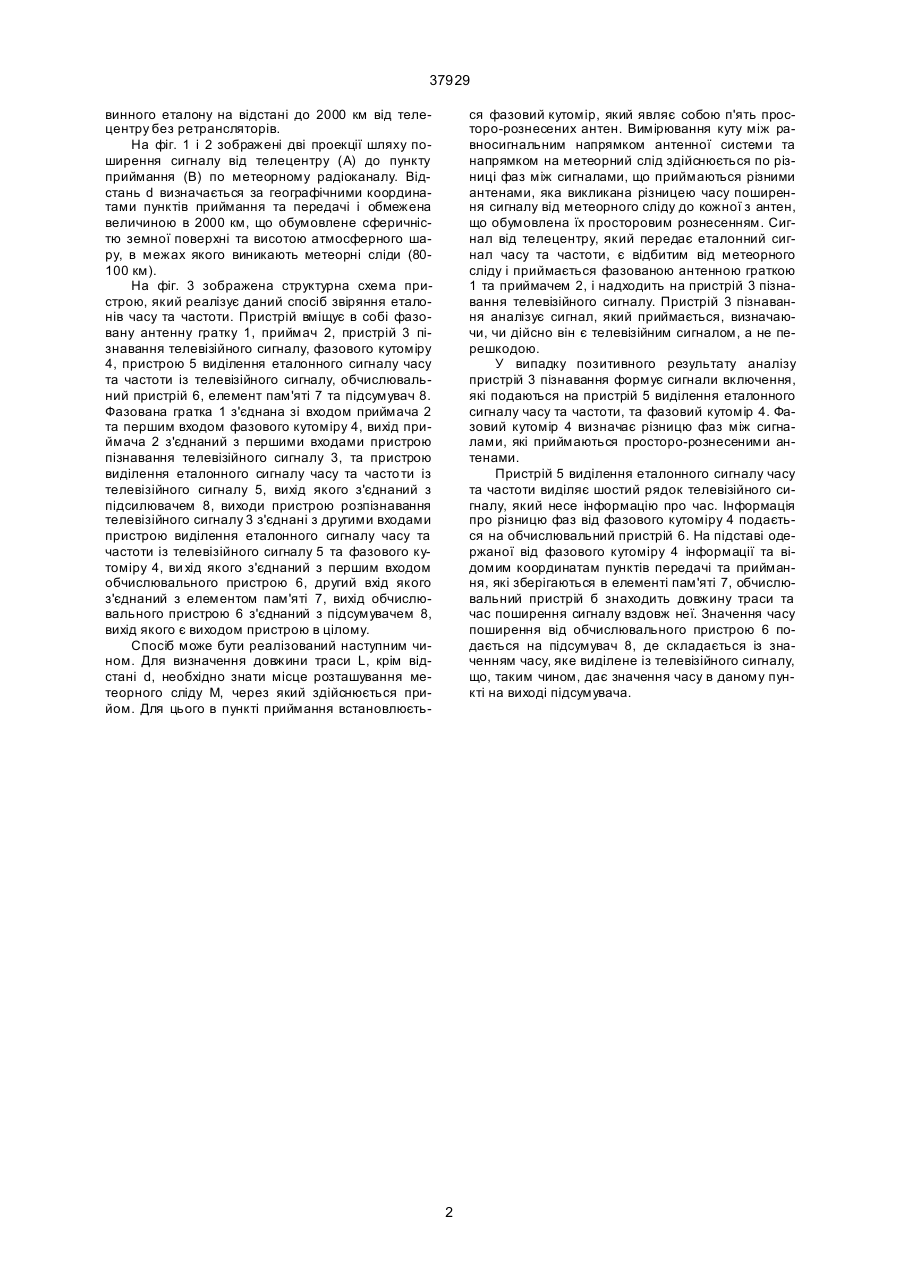

Спосіб звіряння просторо-рознесених еталонів часу та частоти, який полягає у використанні еталонних сигналів часу та частоти, які передаються у складі сигналу телевізійного мовлення, та відрізняється тим, що приймання телевізійного сигналу здійснюють по метеорному радіоканалу, а затримання на його поширення знаходять шляхом обчислювання довжини метеорної траси за географічними координатами пунктів передачі і приймання, та за кутовими координатами метеорного сліду, які визначаються в пункті приймання. (19) (21) 2000052553 (22) 04.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Антіпов Іван Євгенович, Коваль Юрій Олександрович, Нестеренко Георгій Вікторович, Трощін Олег Леонідович (73) Харківський державний технічний університет радіоелектроніки 37929 винного еталону на відстані до 2000 км від телецентру без ретрансляторів. На фіг. 1 і 2 зображені дві проекції шляху поширення сигналу від телецентру (А) до пункту приймання (В) по метеорному радіоканалу. Відстань d визначається за географічними координатами пунктів приймання та передачі і обмежена величиною в 2000 км, що обумовлене сферичністю земної поверхні та висотою атмосферного шару, в межах якого виникають метеорні сліди (80100 км). На фіг. 3 зображена структурна схема пристрою, який реалізує даний спосіб звіряння еталонів часу та частоти. Пристрій вміщує в собі фазовану антенну гратку 1, приймач 2, пристрій 3 пізнавання телевізійного сигналу, фазового кутоміру 4, пристрою 5 виділення еталонного сигналу часу та частоти із телевізійного сигналу, обчислювальний пристрій 6, елемент пам'яті 7 та підсумувач 8. Фазована гратка 1 з'єднана зі входом приймача 2 та першим входом фазового кутоміру 4, вихід приймача 2 з'єднаний з першими входами пристрою пізнавання телевізійного сигналу 3, та пристрою виділення еталонного сигналу часу та часто ти із телевізійного сигналу 5, вихід якого з'єднаний з підсилювачем 8, виходи пристрою розпізнавання телевізійного сигналу 3 з'єднані з другими входами пристрою виділення еталонного сигналу часу та частоти із телевізійного сигналу 5 та фазового кутоміру 4, ви хід якого з'єднаний з першим входом обчислювального пристрою 6, другий вхід якого з'єднаний з елементом пам'яті 7, вихід обчислювального пристрою 6 з'єднаний з підсумувачем 8, вихід якого є виходом пристрою в цілому. Спосіб може бути реалізований наступним чином. Для визначення довжини траси L, крім відстані d, необхідно знати місце розташування метеорного сліду М, через який здійснюється прийом. Для цього в пункті приймання встановлюєть ся фазовий кутомір, який являє собою п'ять просторо-рознесених антен. Вимірювання куту між равносигнальним напрямком антенної системи та напрямком на метеорний слід здійснюється по різниці фаз між сигналами, що приймаються різними антенами, яка викликана різницею часу поширення сигналу від метеорного сліду до кожної з антен, що обумовлена їх просторовим рознесенням. Сигнал від телецентру, який передає еталонний сигнал часу та частоти, є відбитим від метеорного сліду і приймається фазованою антенною граткою 1 та приймачем 2, і надходить на пристрій 3 пізнавання телевізійного сигналу. Пристрій 3 пізнавання аналізує сигнал, який приймається, визначаючи, чи дійсно він є телевізійним сигналом, а не перешкодою. У випадку позитивного результату аналізу пристрій 3 пізнавання формує сигнали включення, які подаються на пристрій 5 виділення еталонного сигналу часу та частоти, та фазовий кутомір 4. Фазовий кутомір 4 визначає різницю фаз між сигналами, які приймаються просторо-рознесеними антенами. Пристрій 5 виділення еталонного сигналу часу та частоти виділяє шостий рядок телевізійного сигналу, який несе інформацію про час. Інформація про різницю фаз від фазового кутоміру 4 подається на обчислювальний пристрій 6. На підставі одержаної від фазового кутоміру 4 інформації та відомим координатам пунктів передачі та приймання, які зберігаються в елементі пам'яті 7, обчислювальний пристрій б знаходить довжину траси та час поширення сигналу вздовж неї. Значення часу поширення від обчислювального пристрою 6 подається на підсумувач 8, де складається із значенням часу, яке виділене із телевізійного сигналу, що, таким чином, дає значення часу в даному пункті на виході підсумувача. 2 37929 Фіг.1 Фіг.2 Фіг.3 3 37929 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
