Санітарно-технічний пристрій мумладзе

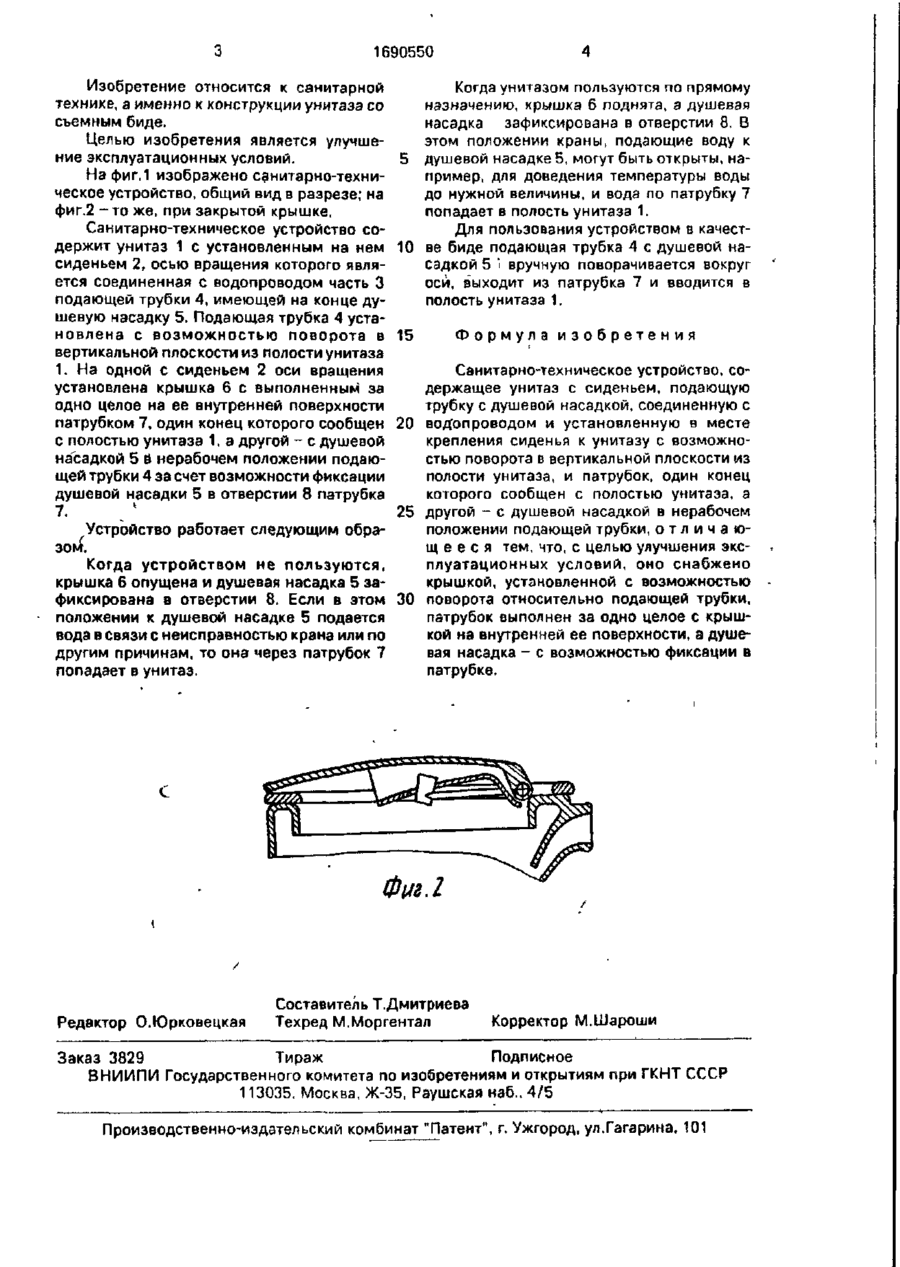

Изобретение относится к области санитарной техники, а именно к конструкции унитаза со сьемным биде. Оно позволяет улучшить эксплуатационные условия за счет выполнения на внутренней поверхности крышки 6 за одно целое с ней патрубка 7, один конец которого сообщен с полостью унитаза 1, а другой - с душевой насадкой 5 в нерабочем положении подающей трубки 4. При пользовании унитазом 1 по прямому назначению душевая насадка 5 зафиксирована в отверстии 8 и вода при открытых кранах через подающую трубку и патрубок 7 поступает в полость унитаза. Для пользования устройством в качестве биде подающая трубка 4'вручную поворачивается вокруг оси из патрубка 7 в полость унитаза 1.2 ил. с о о ел ел о СА) Фш.1 1690550 Изобретение относится к санитарной технике, а именно к конструкции унитаза со съемным биде. Целью изобретения является улучшение эксплуатационных условий. На фиг.1 изображено санитарно-техническое устройство, общий вид в разрезе; на фиг.2 - то же, при закрытой крышке. Санитарно-техническое устройство содержит унитаз 1 с установленным на нем сиденьем 2, осью вращения которого является соединенная с водопроводом часть 3 подающей трубки 4, имеющей на конце душевую насадку 5. Подающая трубка 4 установлена с возможностью поворота в вертикальной плоскости из полости унитаза 1. На одной с сиденьем 2 оси вращения установлена крышка 6 с выполненным за одно целое на ее внутренней поверхности патрубком 7, один конец которого сообщен с полостью унитаза 1, а другой - с душевой насадкой 5 б нерабочем положении подающей трубки 4 за счет возможности фиксации душевой насадки 5 в отверстии 8 патрубка 7. Устройство работает следующим образом. Когда устройством не пользуются, крышка 6 опущена и душевая насадка 5 зафиксирована в отверстии 8. Если в этом положении к душевой насадке 5 подается вода в связи с неисправностью крана или по другим причинам, то она через патрубок 7 попадает в унитаз. Когда унитазом пользуются по прямому назначению, крышка 6 поднята, а душевая насадка зафиксирована в отверстии 8. В этом положении краны, подающие воду к 5 душевой насадке 5, могут быть открыты, например, для доведения температуры воды до нужной величины, и вода по патрубку 7 попадает в полость унитаза 1. Для пользования устройством в качест10 ве биде подающая трубка 4 с душевой насадкой 5 і вручную поворачивается вокруг оси, выходит из патрубка 7 и вводится в полость унитаза 1. 15 Формула изобретения Санитарно-техническое устройство, содержащее унитаз с сиденьем, подающую трубку с душевой насадкой, соединенную с 20 водопроводом и установленную в месте крепления сиденья к унитазу с возможностью поворота в вертикальной плоскости из полости унитаза, и патрубок, один конец которого сообщен с полостью унитаза, а 25 другой - с душевой насадкой в нерабочем положении подающей трубки, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных условий, оно снабжено крышкой, установленной с возможностью 30 поворота относительно подающей трубки, патрубок выполнен за одно целое с крышкой на внутренней ее поверхности, а душевая насадка - с возможностью фиксации в патрубке. ФмЛ Редактор О.Юрковецкая Составитель Т.Дмитриева Техред М.Моргентал Корректор М.Шароши Заказ 3829 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб.,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
