Пристрій для носіння парасольки

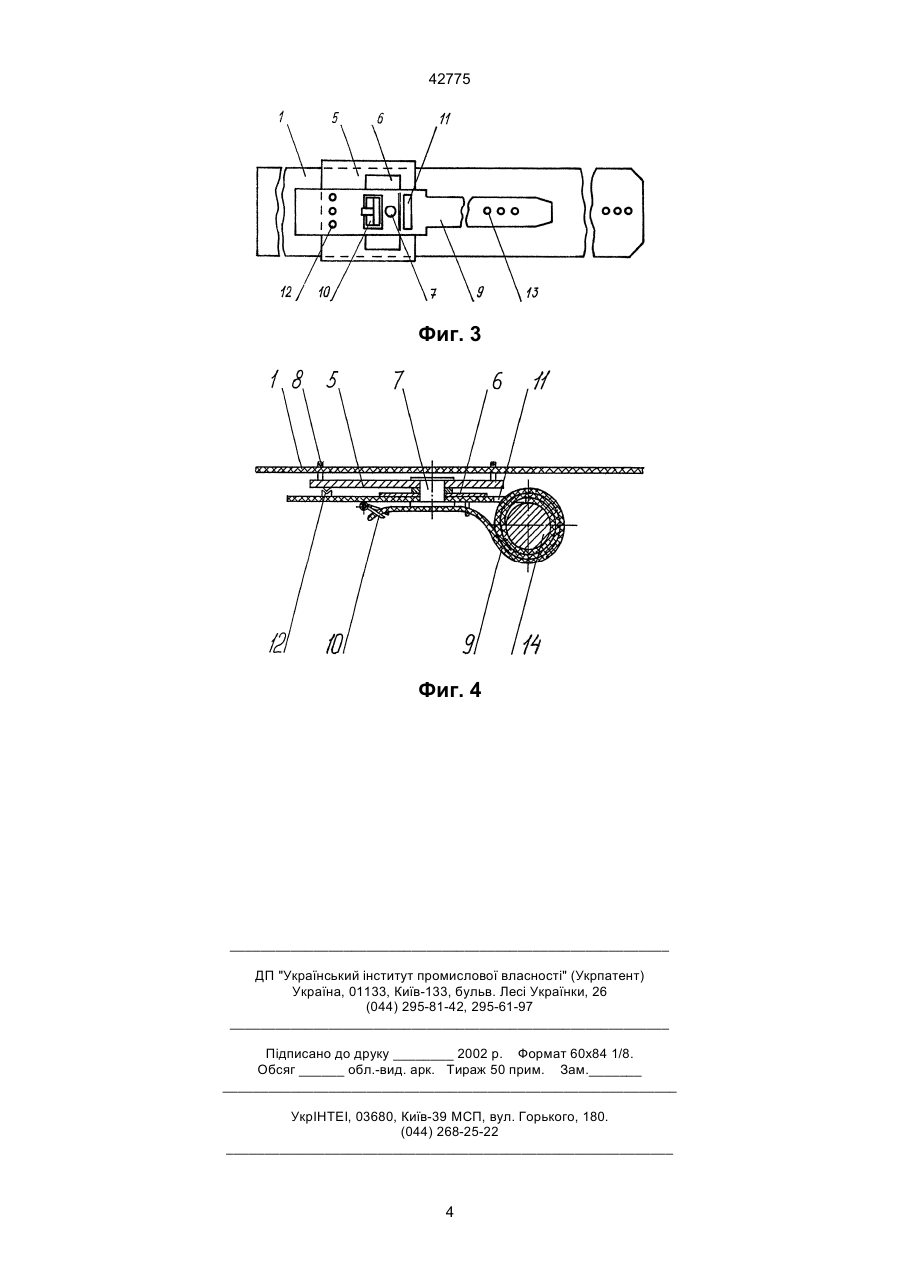

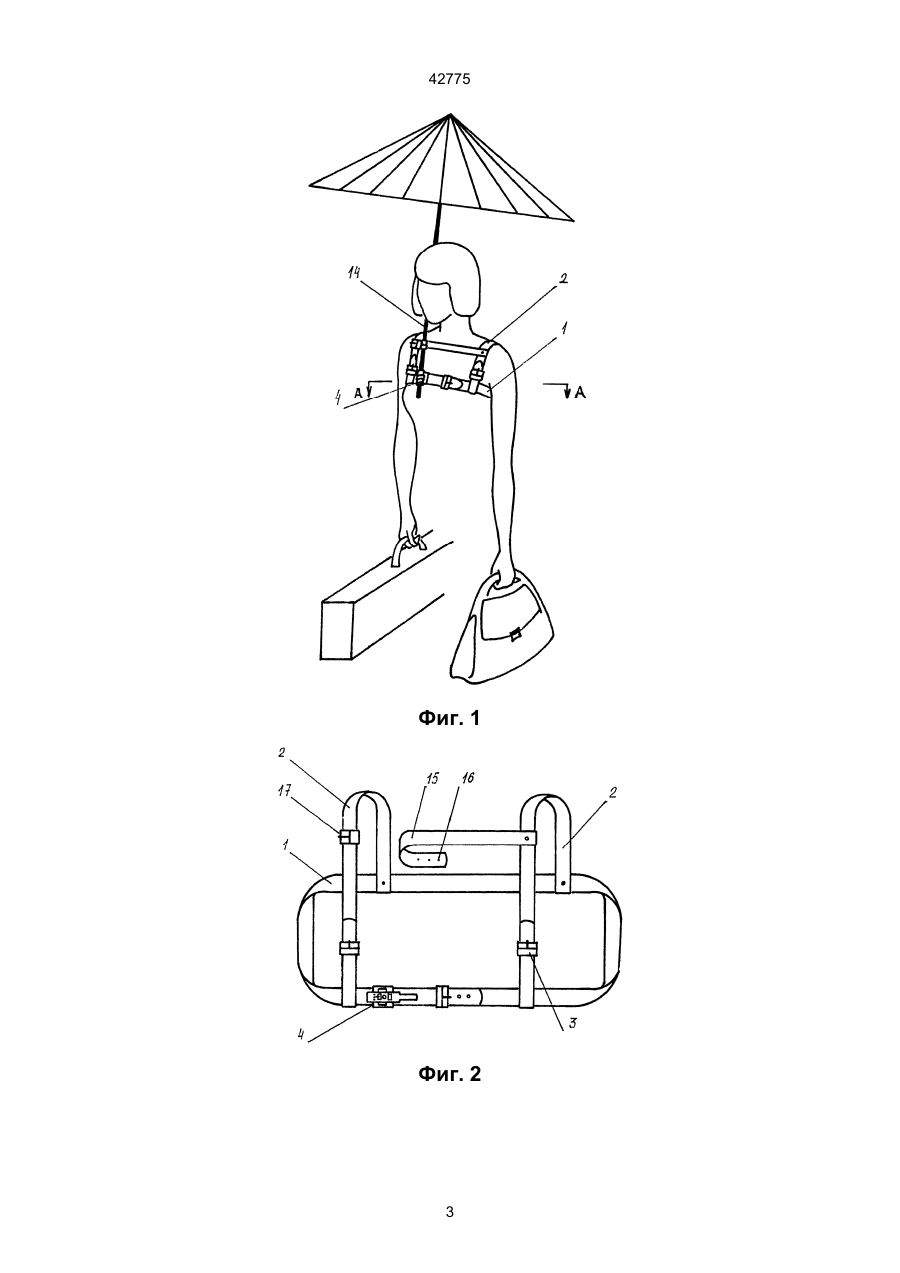

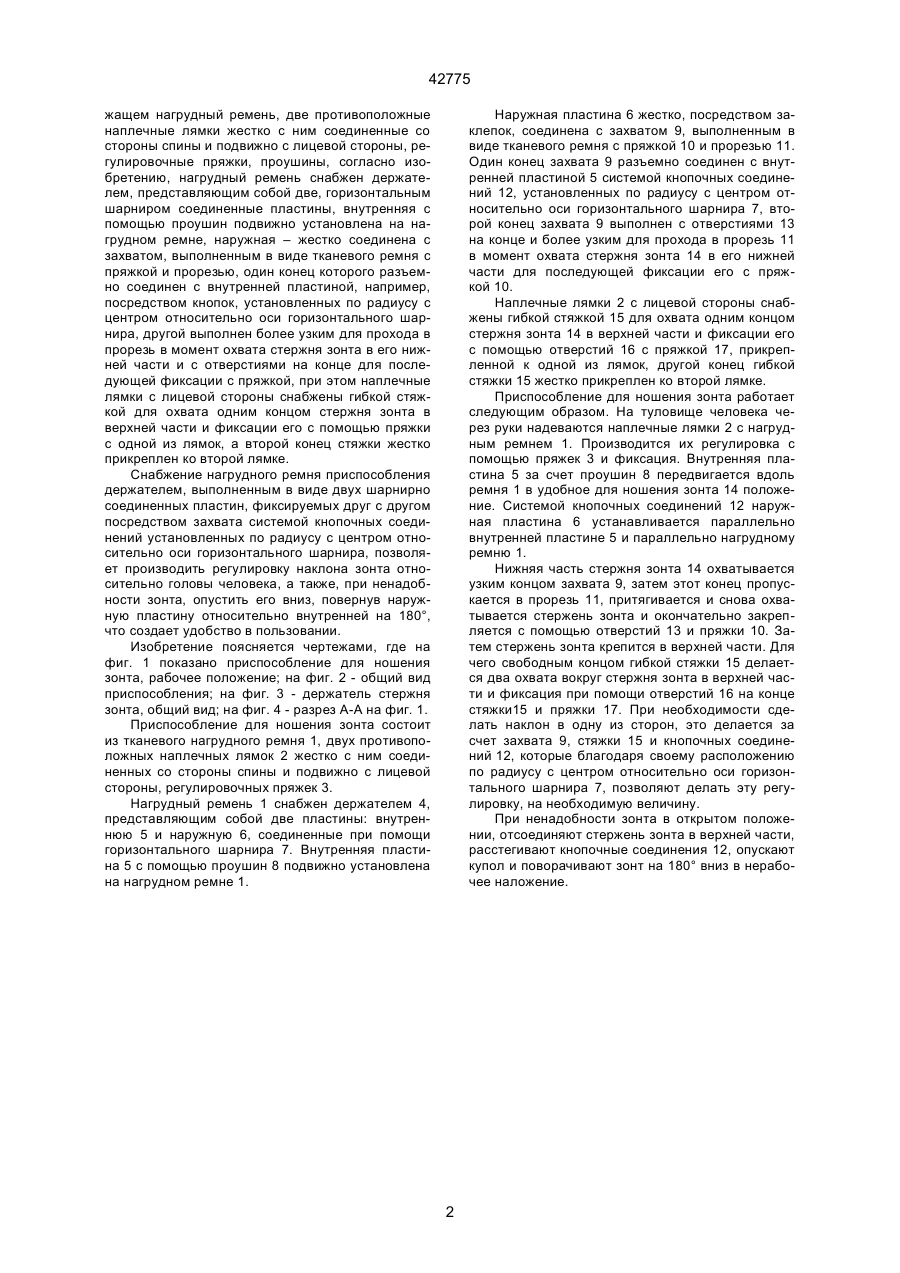

1. Приспособление для ношения зонта, содержащее нагрудный ремень, две противоположные наплечные лямки, жестко с ним соединенные со стороны спины и подвижно с лицевой стороны, регулировочные пряжки, проушины, отличающееся тем, что нагрудный ремень снабжен держателем, представляющим собой две соединен 42775 жащем нагрудный ремень, две противоположные наплечные лямки жестко с ним соединенные со стороны спины и подвижно с лицевой стороны, регулировочные пряжки, проушины, согласно изобретению, нагрудный ремень снабжен держателем, представляющим собой две, горизонтальным шарниром соединенные пластины, внутренняя с помощью проушин подвижно установлена на нагрудном ремне, наружная – жестко соединена с захватом, выполненным в виде тканевого ремня с пряжкой и прорезью, один конец которого разъемно соединен с внутренней пластиной, например, посредством кнопок, установленных по радиусу с центром относительно оси горизонтального шарнира, другой выполнен более узким для прохода в прорезь в момент охвата стержня зонта в его нижней части и с отверстиями на конце для последующей фиксации с пряжкой, при этом наплечные лямки с лицевой стороны снабжены гибкой стяжкой для охвата одним концом стержня зонта в верхней части и фиксации его с помощью пряжки с одной из лямок, а второй конец стяжки жестко прикреплен ко второй лямке. Снабжение нагрудного ремня приспособления держателем, выполненным в виде двух шарнирно соединенных пластин, фиксируемых друг с другом посредством захвата системой кнопочных соединений установленных по радиусу с центром относительно оси горизонтального шарнира, позволяет производить регулировку наклона зонта относительно головы человека, а также, при ненадобности зонта, опустить его вниз, повернув наружную пластину относительно внутренней на 180°, что создает удобство в пользовании. Изобретение поясняется чертежами, где на фиг. 1 показано приспособление для ношения зонта, рабочее положение; на фиг. 2 - общий вид приспособления; на фиг. 3 - держатель стержня зонта, общий вид; на фиг. 4 - разрез А-А на фиг. 1. Приспособление для ношения зонта состоит из тканевого нагрудного ремня 1, двух противоположных наплечных лямок 2 жестко с ним соединенных со стороны спины и подвижно с лицевой стороны, регулировочных пряжек 3. Нагрудный ремень 1 снабжен держателем 4, представляющим собой две пластины: внутреннюю 5 и наружную 6, соединенные при помощи горизонтального шарнира 7. Внутренняя пластина 5 с помощью проушин 8 подвижно установлена на нагрудном ремне 1. Наружная пластина 6 жестко, посредством заклепок, соединена с захватом 9, выполненным в виде тканевого ремня с пряжкой 10 и прорезью 11. Один конец захвата 9 разъемно соединен с внутренней пластиной 5 системой кнопочных соединений 12, установленных по радиусу с центром относительно оси горизонтального шарнира 7, второй конец захвата 9 выполнен с отверстиями 13 на конце и более узким для прохода в прорезь 11 в момент охвата стержня зонта 14 в его нижней части для последующей фиксации его с пряжкой 10. Наплечные лямки 2 с лицевой стороны снабжены гибкой стяжкой 15 для охвата одним концом стержня зонта 14 в верхней части и фиксации его с помощью отверстий 16 с пряжкой 17, прикрепленной к одной из лямок, другой конец гибкой стяжки 15 жестко прикреплен ко второй лямке. Приспособление для ношения зонта работает следующим образом. На туловище человека через руки надеваются наплечные лямки 2 с нагрудным ремнем 1. Производится их регулировка с помощью пряжек 3 и фиксация. Внутренняя пластина 5 за счет проушин 8 передвигается вдоль ремня 1 в удобное для ношения зонта 14 положение. Системой кнопочных соединений 12 наружная пластина 6 устанавливается параллельно внутренней пластине 5 и параллельно нагрудному ремню 1. Нижняя часть стержня зонта 14 охватывается узким концом захвата 9, затем этот конец пропускается в прорезь 11, притягивается и снова охватывается стержень зонта и окончательно закрепляется с помощью отверстий 13 и пряжки 10. Затем стержень зонта крепится в верхней части. Для чего свободным концом гибкой стяжки 15 делается два охвата вокруг стержня зонта в верхней части и фиксация при помощи отверстий 16 на конце стяжки15 и пряжки 17. При необходимости сделать наклон в одну из сторон, это делается за счет захвата 9, стяжки 15 и кнопочных соединений 12, которые благодаря своему расположению по радиусу с центром относительно оси горизонтального шарнира 7, позволяют делать эту регулировку, на необходимую величину. При ненадобности зонта в открытом положении, отсоединяют стержень зонта в верхней части, расстегивают кнопочные соединения 12, опускают купол и поворачивают зонт на 180° вниз в нерабочее наложение. 2 42775 Фиг. 1 Фиг. 2 3 42775 Фиг. 3 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
