B60T 15/04 — гальмівні крани, керовані водієм

Номер патенту: 110493

Опубліковано: 12.01.2016

Автори: Сімон Тімм, Хеллер Мартін, Романов Сєргєй, Круше Міхаель, Крилов Владімір, Чипіонка Сімон

МПК: B60T 13/66, B60T 13/57, B60T 13/74 ...

Мітки: клапан, гальмового, тиску, кривих, регулювальними, засобами, змінення, керуючий

Формула / Реферат:

1. Керуючий клапан для автоматичних пневматичних гальм для створення тиску в гальмовому циліндрі у щонайменше одному підключеному гальмовому циліндрі (4) відповідно до різниці між тиском (L) у підключеному головному повітропроводі (6) поїзда та накопиченим опорним тиском (А), який складається принаймні із головної частини (1) і магістральної частини (2), в якому головна частина (1) містить такі компоненти конструкції: розподільний поршень...

Номер патенту: 110038

Опубліковано: 10.11.2015

Автори: Круше Міхаель, Хеллер Мартін, Сімон Тімм, Чипіонка Сімон, Крилов Владімір, Романов Сєргєй

МПК: B60T 13/26, B60T 13/36, B60T 13/40 ...

Мітки: гальм, пневматичних, керуючий, клапан, автоматичних

Формула / Реферат:

1. Керуючий клапан для автоматичних пневматичних гальм для створення тиску у гальмовому циліндрі (С) у щонайменше одному підключеному гальмовому циліндрі (4) відповідно до різниці між тиском (L) у підключеній повітряній магістралі (6) поїзда і накопиченим опорним тиском (А), який складається із головної частини (1), магістральної частини (3) і повітророзподільника (2), в якому головна частина (1) містить такі частини:розподільний...

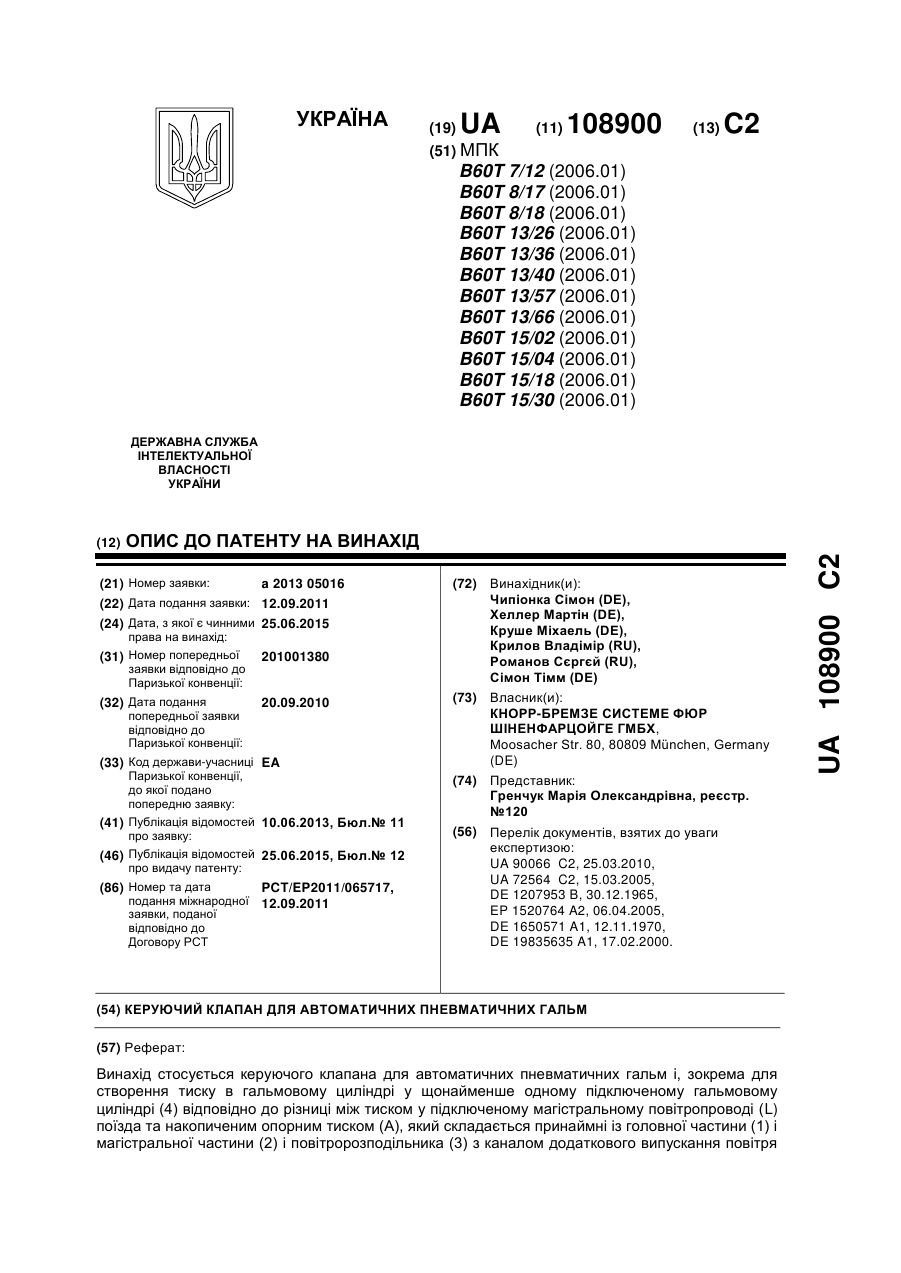

Номер патенту: 108900

Опубліковано: 25.06.2015

Автори: Круше Міхаель, Чипіонка Сімон, Крилов Владімір, Хеллер Мартін, Романов Сєргєй, Сімон Тімм

МПК: B60T 13/40, B60T 13/36, B60T 13/26 ...

Мітки: автоматичних, керуючий, гальм, клапан, пневматичних

Формула / Реферат:

1. Керуючий клапан для автоматичних пневматичних гальм для створення гальмового тиску в щонайменше одному підключеному гальмовому циліндрі (4) відповідно до різниці між тиском у підключеній повітряній магістралі (L) поїзда та накопиченим опорним тиском (А), який складається із головної частини (1), магістральної частини (2) і повітророзподільника (3) з каналом додаткового випускання повітря в атмосферу (ДВП) із магістральної частини через...

Номер патенту: 102494

Опубліковано: 10.07.2013

Автори: Кліменко Валерій Іванович, Богомолов Віктор Олександрович

МПК: F16D 65/02, B60T 15/04

Мітки: привідний, гальмівного, пристрій, крана

Формула / Реферат:

Привідний пристрій гальмівного крана, що містить вузол передачі зусилля, що послідовно та механічно з'єднаний з двоплечим важелем, який з'єднує секції керування гальмами тягача і причепа, секції рядно розташовані під двоплечим важелем та виконані у вигляді послідовно з'єднаних тарілок, що мають осьові виступи циліндричної форми, регульованих шайб, що регулюють розмірні ланцюги, і пружин, причому вузол передачі зусилля виконано у вигляді...

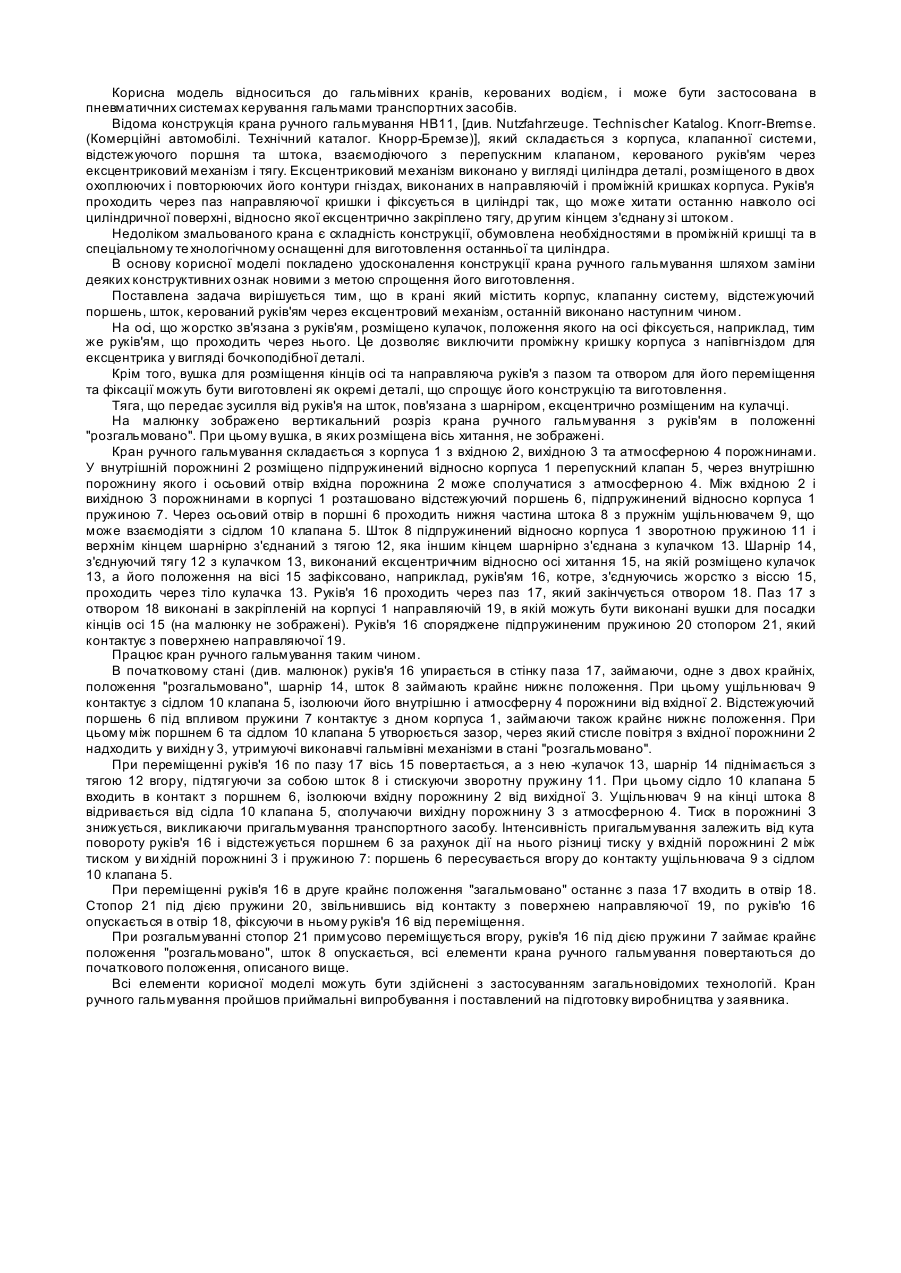

Номер патенту: 24255

Опубліковано: 25.06.2007

Автори: Зеленский Сергій Миколайович, Березецький Денис Анатолієвич

МПК: F16K 31/52, B60T 15/04, B60T 7/02 ...

Мітки: кран, ручного, гальмування

Формула / Реферат:

Кран ручного гальмування, що містить корпус, відслідковуючий поршень, шток, взаємодіючий з перепускним клапаном і керований руків'ям, жорстко з'єднаним з віссю хитання ексцентрика, шарнірно з'єднаного через тягу зі згадуваним штоком, який відрізняється тим, що на осі хитання закріплено кулачок з ексцентрично розміщеним відносно осі шарніром тяги, а кінці осі розміщено у вушках корпусного елемента.

Номер патенту: 5989

Опубліковано: 15.04.2005

Автори: Козюлін Лєв Васільєвіч, Крилов Владімір Владіміровіч, Смєлов Владімір Ніколаєвіч, Єгорєнков Анатолій Андрєєвіч, Тіхонова Любовь Алєксєєвна

МПК: B60T 15/04

Мітки: машиніста, кран, засобу, транспортного, залізничного, гальма

Формула / Реферат:

1. Кран машиніста гальма залізничного транспортного засобу, який містить контролер керування гальмом з положеннями надзарядження, поїзним, перекриття, гальмувань, реле тиску, що має вирівняльну порожнину, зв'язану через дросельований канал з вирівняльним резервуаром крана машиніста, живильну порожнину, порожнину, зв'язану з гальмовою магістраллю гальма, і який також містить редуктор зарядного тиску, зв'язаний з живильною магістраллю гальма,...

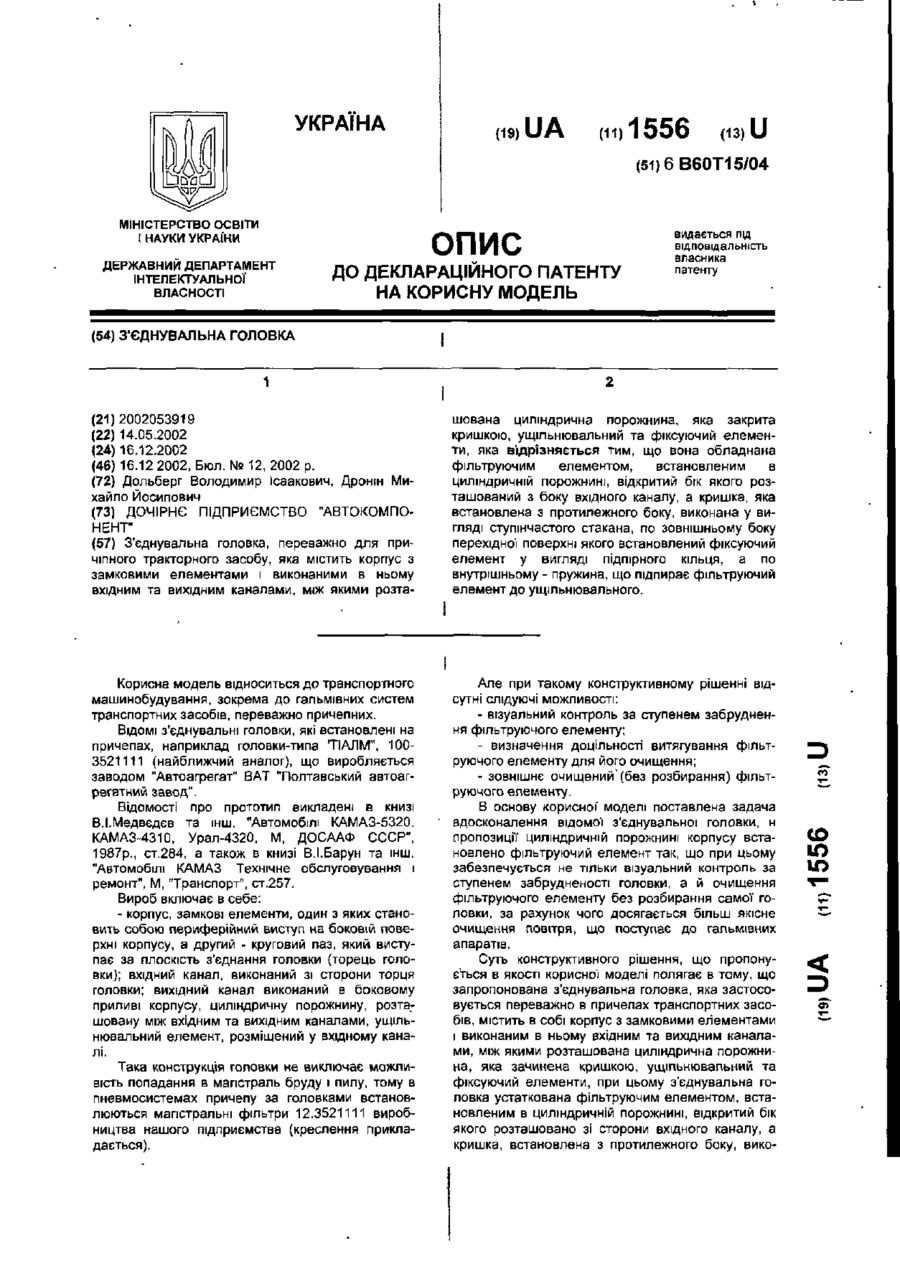

Номер патенту: 1556

Опубліковано: 16.12.2002

Автори: Дронін Михайло Йосипович, Дольберг Володимир Ісаакович

МПК: B60T 15/04

Мітки: головка, з'єднувальна

Формула / Реферат:

З'єднувальна головка, переважно для причіпного тракторного засобу, яка містить корпус з замковими елементами і виконаними в ньому вхідним та вихідним каналами, між якими розташована циліндрична порожнина, яка закрита кришкою, ущільнювальний та фіксуючий елементи, яка відрізняється тим, що вона обладнана фільтруючим елементом, встановленим в циліндричній порожнині, відкритий бік якого розташований з боку вхідного каналу, а кришка, яка...

Номер патенту: 47584

Опубліковано: 15.07.2002

Автори: Кліменко Валерій Іванович, Косий Роман Анатольович, Богомолов Віктор Олександрович, Туренко Анатолій Миколайович

МПК: B60T 15/04

Мітки: пневматичного, засобу, приводу, апарата, транспортного, гальмівного, клапан

Формула / Реферат:

Клапан із плаваючою робочою поверхнею, що включає рухомо-ущільнений стрижень з опорною поверхнею випускного клапана, ущільнювальну манжету впускного клапана, який відрізняється тим, що ущільнювальна манжета оснащена плаваючим кільцем і встановлена усередині посадкового місця з можливістю деформації верхньої і нижньої частин манжети під дією зусилля притискання.

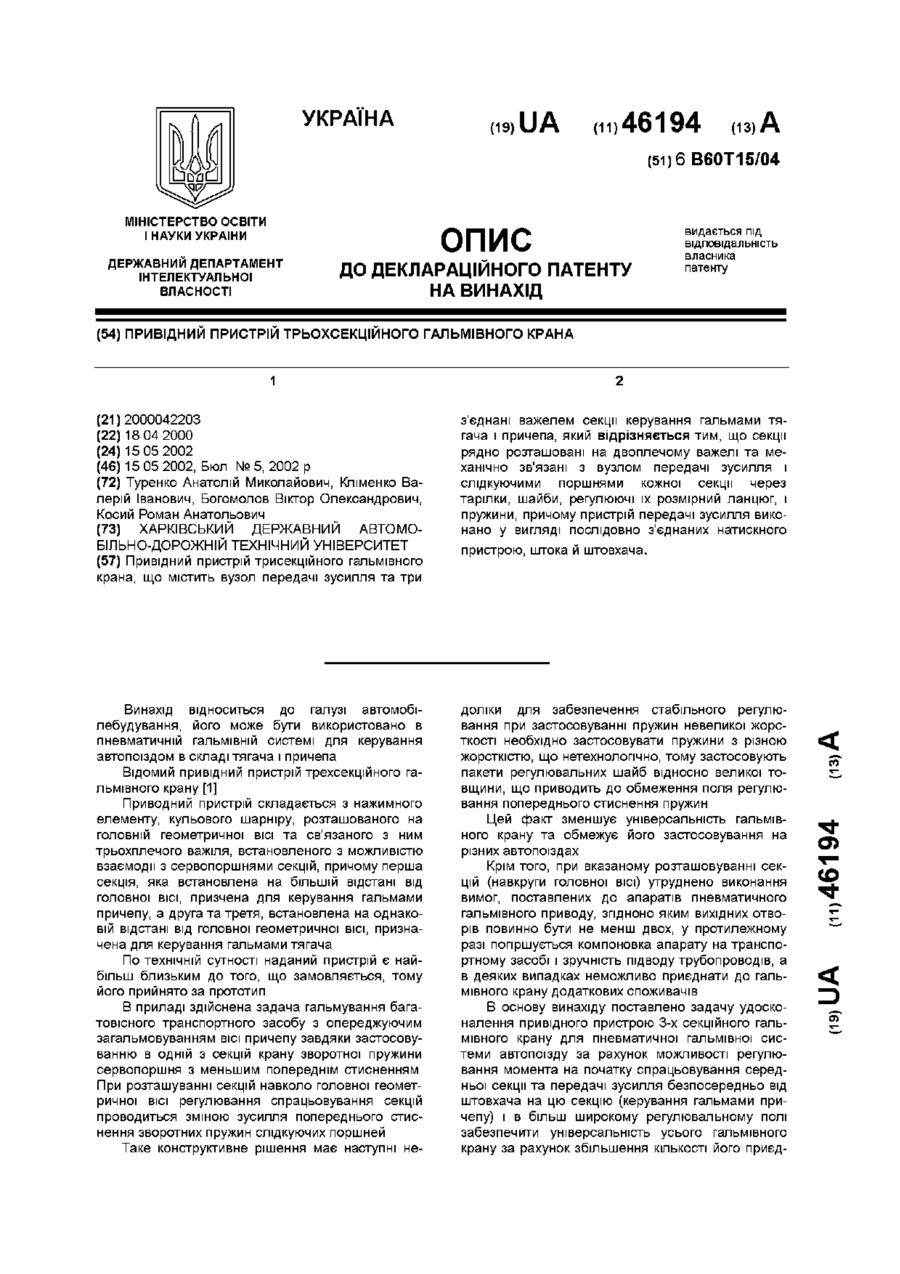

Номер патенту: 46194

Опубліковано: 15.05.2002

Автори: Туренко Анатолій Миколайович, Кліменко Валерій Іванович, Косий Роман Анатольович, Богомолов Віктор Олександрович

МПК: B60T 15/04

Мітки: привідний, трьохсекційного, пристрій, крана, гальмівного

Формула / Реферат:

Привідний пристрій трисекційного гальмівного крана, що містить вузол передачі зусилля та три з'єднані важелем секції керування гальмами тягача і причепа, який відрізняється тим, що секції рядно розташовані на двоплечому важелі та механічно зв'язані з вузлом передачі зусилля і слідкуючими поршнями кожної секції через тарілки, шайби, регулюючі їх розмірний ланцюг, і пружини, причому пристрій передачі зусилля виконано у вигляді послідовно...

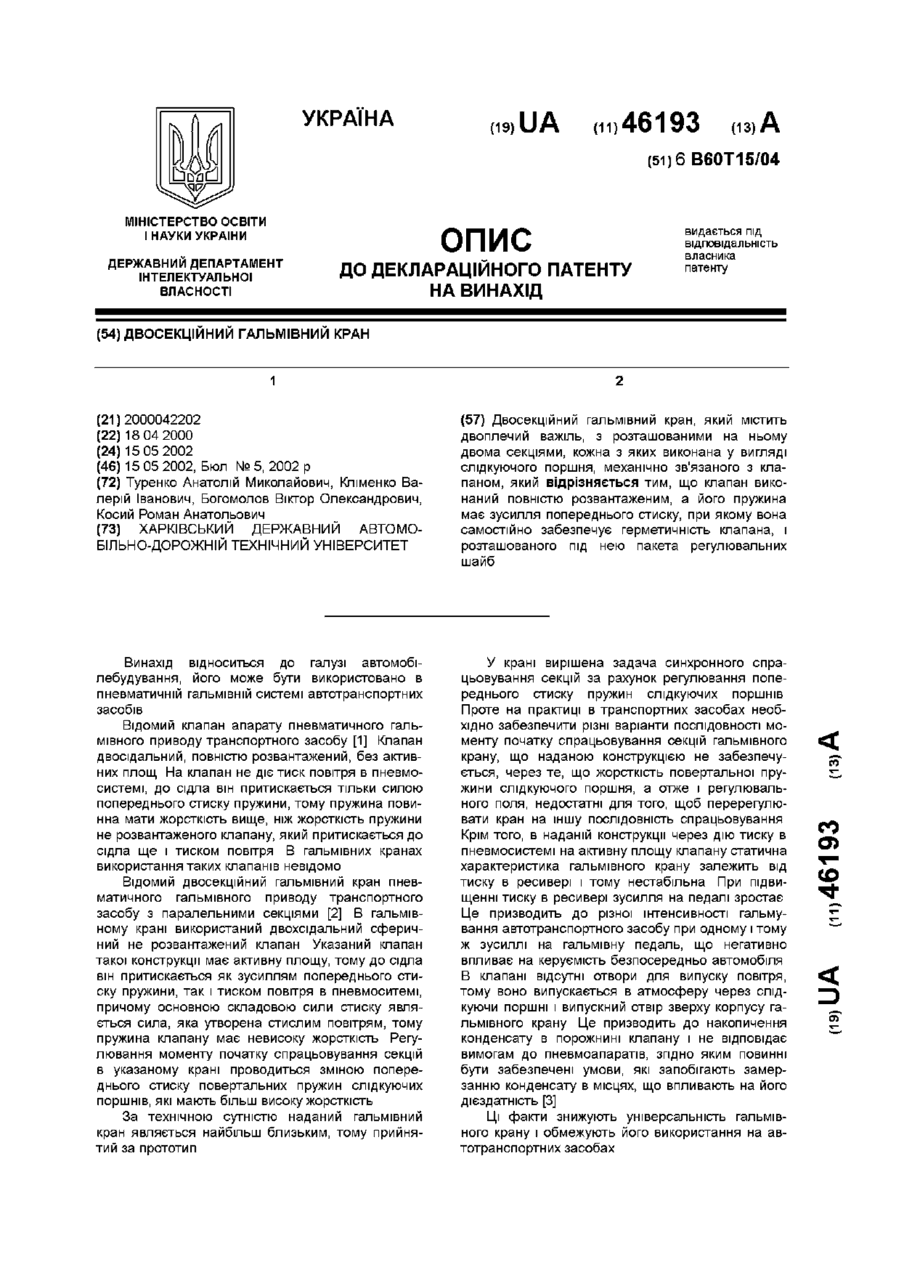

Номер патенту: 46193

Опубліковано: 15.05.2002

Автори: Туренко Анатолій Миколайович, Кліменко Валерій Іванович, Богомолов Віктор Олександрович, Косий Роман Анатольович

МПК: B60T 15/04

Мітки: кран, двосекційний, гальмівний

Формула / Реферат:

Двосекційний гальмівний кран, який містить двоплечий важіль, з розташованими на ньому двома секціями, кожна з яких виконана у вигляді слідкуючого поршня, механічно зв'язаного з клапаном, який відрізняється тим, що клапан виконаний повністю розвантаженим, а його пружина має зусилля попереднього стиску, при якому вона самостійно забезпечує герметичність клапана, і розташованого під нею пакета регулювальних шайб.

Номер патенту: 5333

Опубліковано: 28.12.1994

Автори: Перов Ніколай Ніколайовіч, Беляков Ніколай Івановіч, Смелов Владімір Ніколаєвіч, Козюлін Лев Васільовіч

МПК: B60T 7/12, B60T 15/04

Мітки: транспортного, гальмом, управління, залізничного, засобу, пристрій

Формула / Реферат:

Устройство управления тормозом железно­дорожного транспортного средства, содержащее электромагнитный вентиль электропневматиче­ского клапана автостопа, включенный в электри­ческую цепь системы автоматического регулирования скорости или автоматической локо­мотивной сигнализации, кран машиниста с управ­ляющим органом, связанным с питательной магистралью и уравнительным органом, соединенным с питательной и тормозной магистралями и имеющими...

Номер патенту: 5337

Опубліковано: 28.12.1994

Автори: Бунаков Ніколай Сергєєвіч, Ціцаркін Владімір Петровіч, Козюлін Лев Васільєвіч, Перов Ніколай Ніколаєвіч

МПК: B60T 15/04

Мітки: кран, транспортного, залізничного, засобу, машиніста

Формула / Реферат:

Кран машиниста железнодорожного транс­портного средства, содержащий управляющий ор­ган, связанный с питательной магистралью, и исполнительный орган, имеющий реле давления, редуктор зарядного давления, в корпусе которого размещены питательный клапан и подпружинен­ная подвижная перегородка, ограничивающая со стенками корпуса полость, сообщенную с уравни­тельным резервуаром, орган ликвидации сверхза­рядного давления с полостью в корпусе,...

Номер патенту: 2774

Опубліковано: 26.12.1994

Автори: Майстренко Сергій Павлович, Дуденко Олексій Васильович, Ломан Леонід Сергійович

МПК: B60T 15/04

Мітки: гальмівний, кран

Формула / Реферат:

Тормозной кран, двухконтурной пнев­матической тормозной системы, содержащий вер­хнюю и нижнюю тормозные секции с приводными от следящих поршней элементами перепускных клапанов, выхлопной клапан в нижней секции, а также размещенный в корпусе рычажный ме­ханизм управления секциями, отличающийся тем, что, с целью повышения надежности и срока службы крана, в корпусе рычажного механизма вы­полнен канал, сообщающий полость корпуса с надпоршневой...
