Формула / Реферат

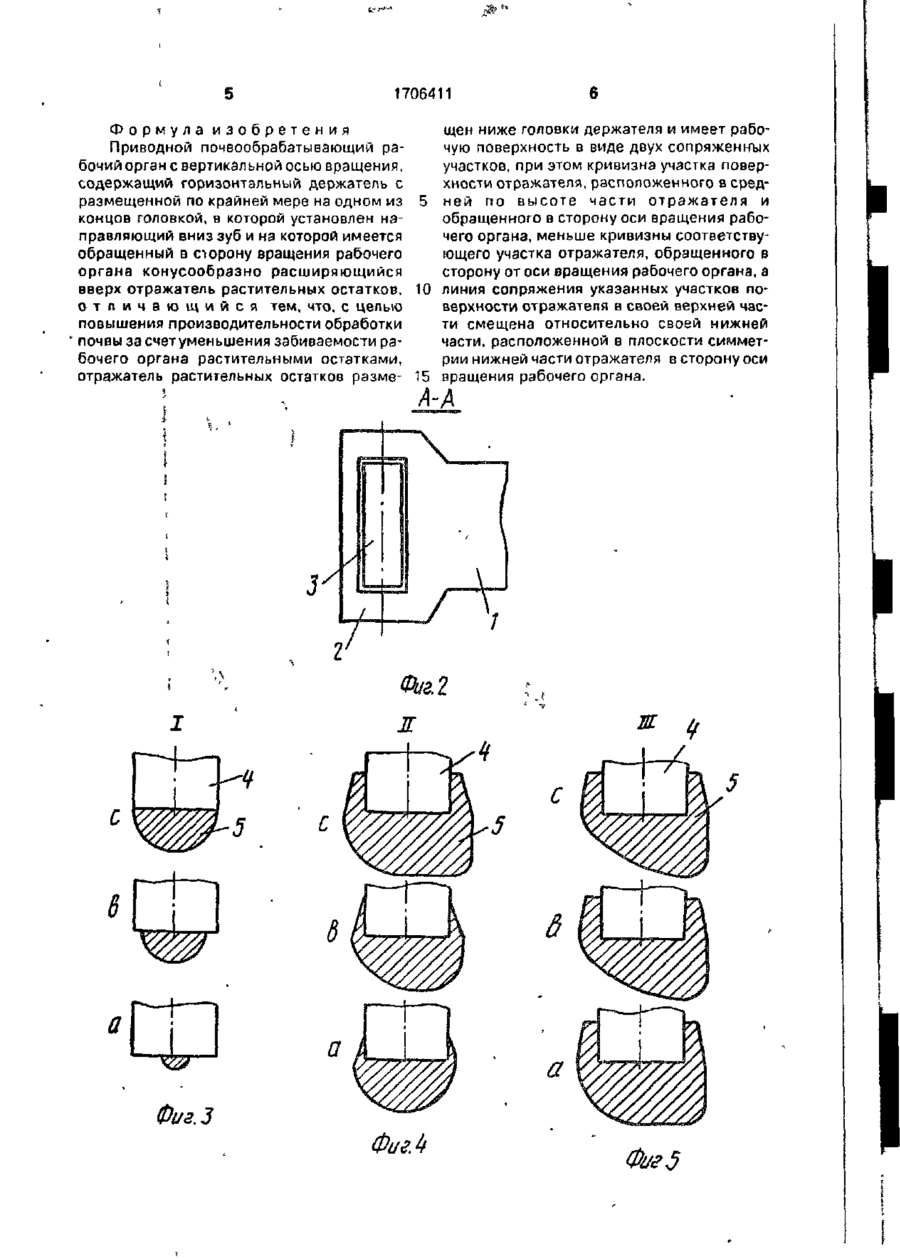

Приводной почвообрабатывающий рабочий орган с вертикальной осью вращения, содержащий горизонтальный держатель с размещенной по крайней мере на одном из концов головкой, в кото­рой установлен направляющий вниз зуб и на кото­рой имеется обращенный в сторону вращения рабочего органа конусообразно расширяющийся вверх отражатель растительных остатков, отлича­ющийся тем, что, с целью повышения производи­тельности обработки почвы за счет уменьшения забиваемости рабочего органа растительными ос­татками, отражатель растительных остатков раз­мещен ниже головки держателя и имеет рабочую поверхность в виде двух сопряженных участков, при этом кривизна участка поверхности отражате­ля, расположенного в средней по высоте части от­ражателя и обращенного в сторону оси вращения рабочего органа, меньше кривизны соответствую­щего участка отражателя, обращенного в сторону от оси вращения рабочего органа, а линия сопряже­ния указанных участков поверхности отражателя в своей верхней части смещена относительно своей нижней части, расположенной в плоскости сим­метрии нижней части отражателя, в сторону оси вращения рабочего органа.

Текст

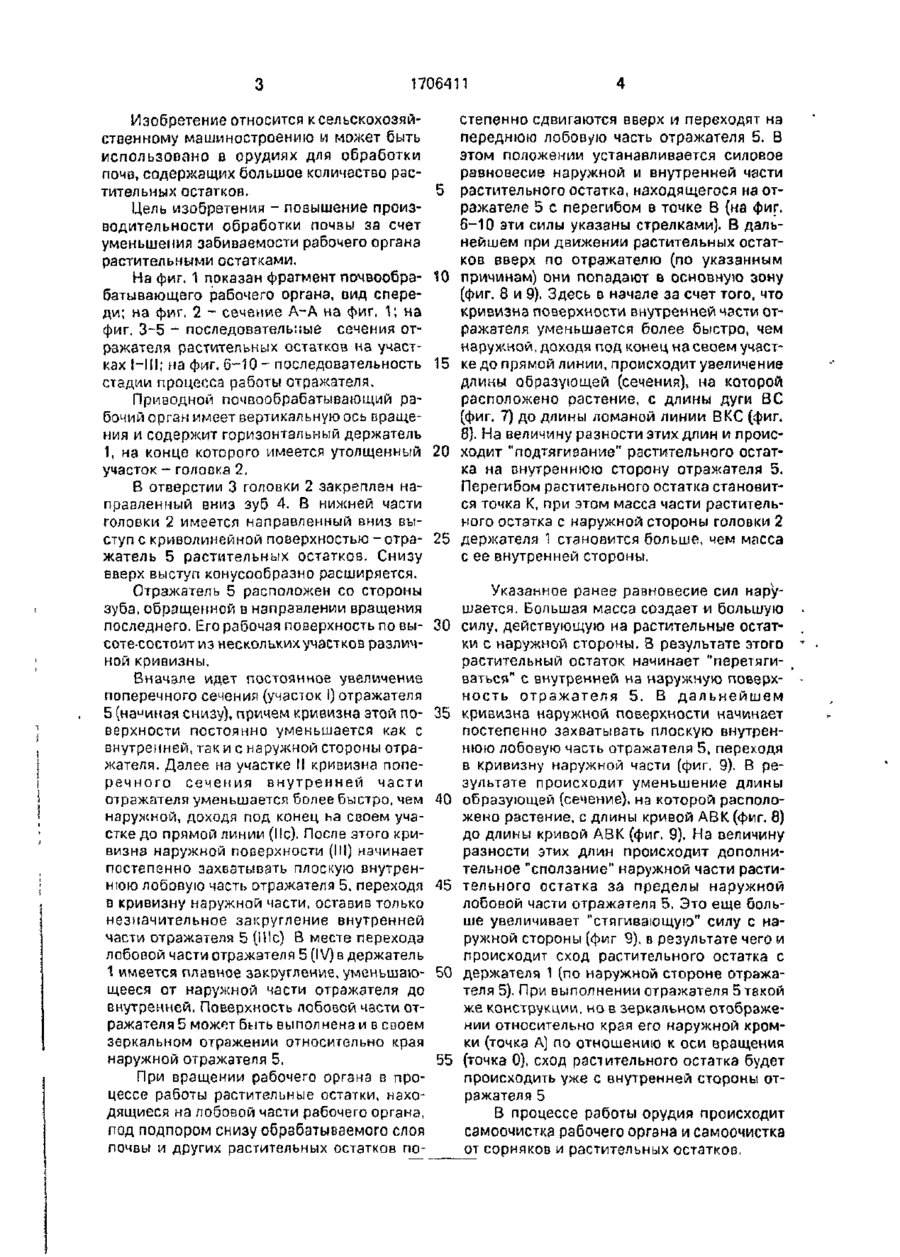

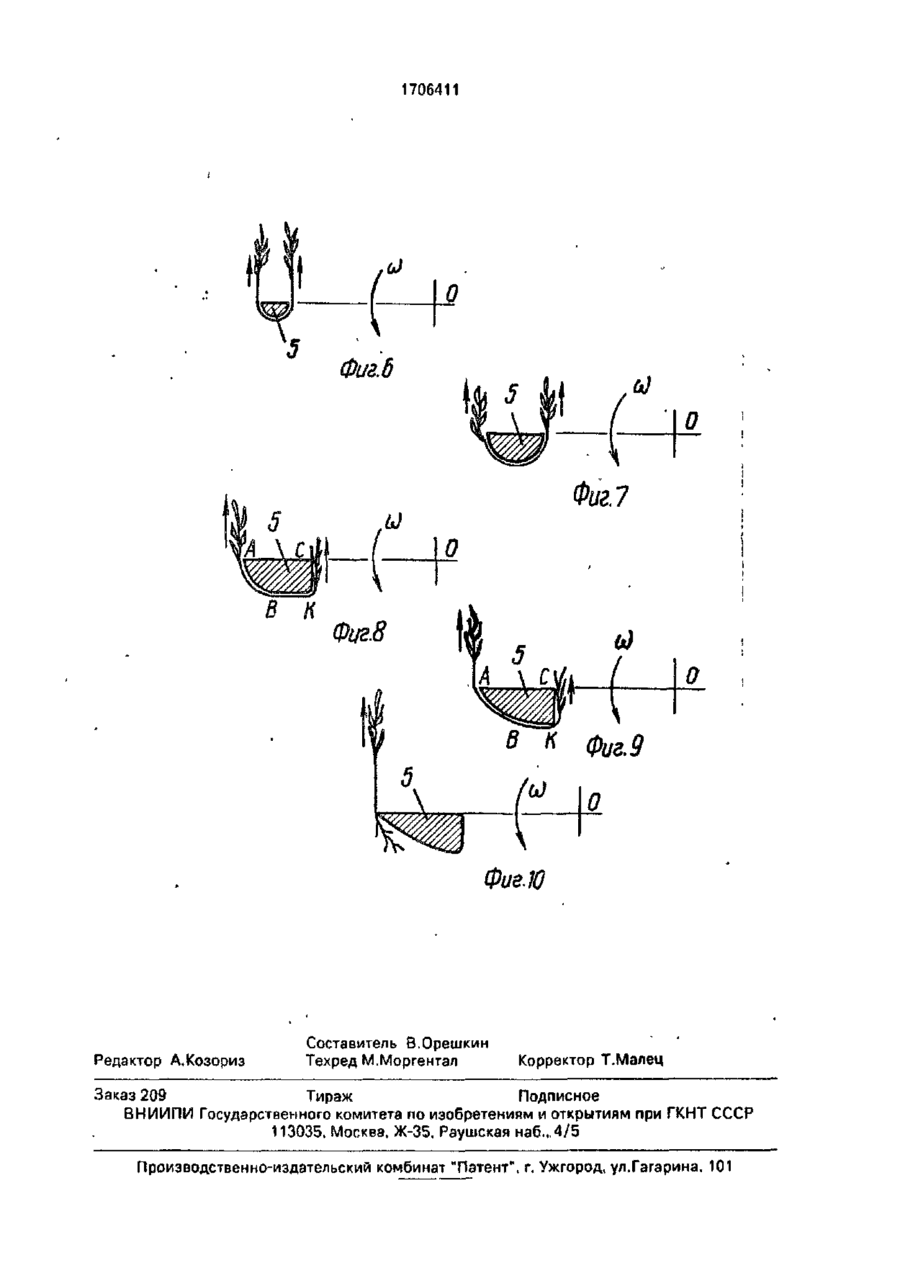

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в орудиях для обработки почв, содержащих большое количество растительных остатков. Цель изобретения - по вышение производительности обработки почвы за счет уменьшения зависимости рабочего органа растительными остатками. Приводной почвообрабатывающий рабочий орган с вертикальной осью вращения содержит горизонтальный держатель 1 с головкой 2 на конце. В головке 2 установлен зуб 4. В нижней части головки 2 имеется направленный вниз зуб 4. Отражатель 5 расположен со стороны зуба 4, обращенной в сторону вращения рабочего органа. Отражатель 5 расширяется в верхней части и имеет криволинейную рабочую поверхность, состоящую из участков с различной кривизной. Форма поверхности отражателя 5 обеспечивает сброс захваченных зубом 4 растительных остатков в сторону от рабочего органа. 10 ил. 1706411 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в орудиях для обработки почв, содержащих большое количество растительных остатков. 5 Цель изобретения - повышение производительности обработки почвы за счет уменьшения забиваемости рабочего органа растительными остатками. На фиг. 1 показан фрагмент почвообра- 10 батывающего рабочего органа, вид спереди; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3-5 - последовательные сечения отражателя растительных остатков на участках l-ІІІ; на фиг. 6-Ю - последовательность 15 стадии процесса работы отражателя» Приводной почвообрабатывающий рабочий орган имеет вертикальную ось вращения и содержит горизонтальный держатель 1, на конце которого имеется утолщенный 20 участок - голоска 2. В отверстии 3 головки 2 закреплен направленный вниз зуб 4. В нижней части головки 2 имеется направленный вниз выступ с криволинейной поверхностью-отра- 25 жатель 5 растительных остатков. Снизу вверх выступ конусообразно расширяется. Отражатель 5 расположен со стороны зуба, обращенной в направлении вращения последнего. Его рабочая поверхность по вы- 30 сот е-с о стоит из нескольких участков различной кривизны. Вначале идет постоянное увеличение поперечного сечения (участок I) отражателя 5 (на°иная снизу), причем кривизна этой по- 35 верхности постоянно уменьшается как с внутренней, так и с наружной стороны отражателя. Далее на участке II кривизна поперечного сечения внутренней части отражателя уменьшается более быстро, чем 40 наружной, доходя под конец на своем участке до прямой линии (Не). После этого кривизна наружной поверхности (III) начинает постепенно захватывать плоскую внутреннюю лобовую часть отражателя 5, переходя 45 в кривизну наружной части, оставив только незначительное закругление внутренней части отражателя 5 (IIIс) В месте перехода лобовой части отражателя 5 (IV) в держатель 1 имеется плавное закругление, уменьшаю- 50 щееся от наружной части отражателя до внутренней. Поверхность лобовой части отражателя 5 мож

Дивитися

Додаткова інформація

Назва патенту англійською

Drive soil-cultivating working element

Автори англійською

Bielotkach Mykhailo Petrovych, Zlobin Valerii Filippovych, Mielieshko Mykola Mykolaiovych, Sorin Valerii Yefremovych, Litviniuk Leontii Kalenykovych

Назва патенту російською

Приводной почвообрабатывающий рабочий орган

Автори російською

Белоткач Михаил Петрович, Злобин Валерий Филиппович, Мелешко Николай Николаевич, Сорин Валерий Ефремович, Литвинюк Леонтий Каленикович

МПК / Мітки

МПК: A01B 33/00

Мітки: орган, приводний, робочий, грунтообробний
