Грунтообробний робочий орган

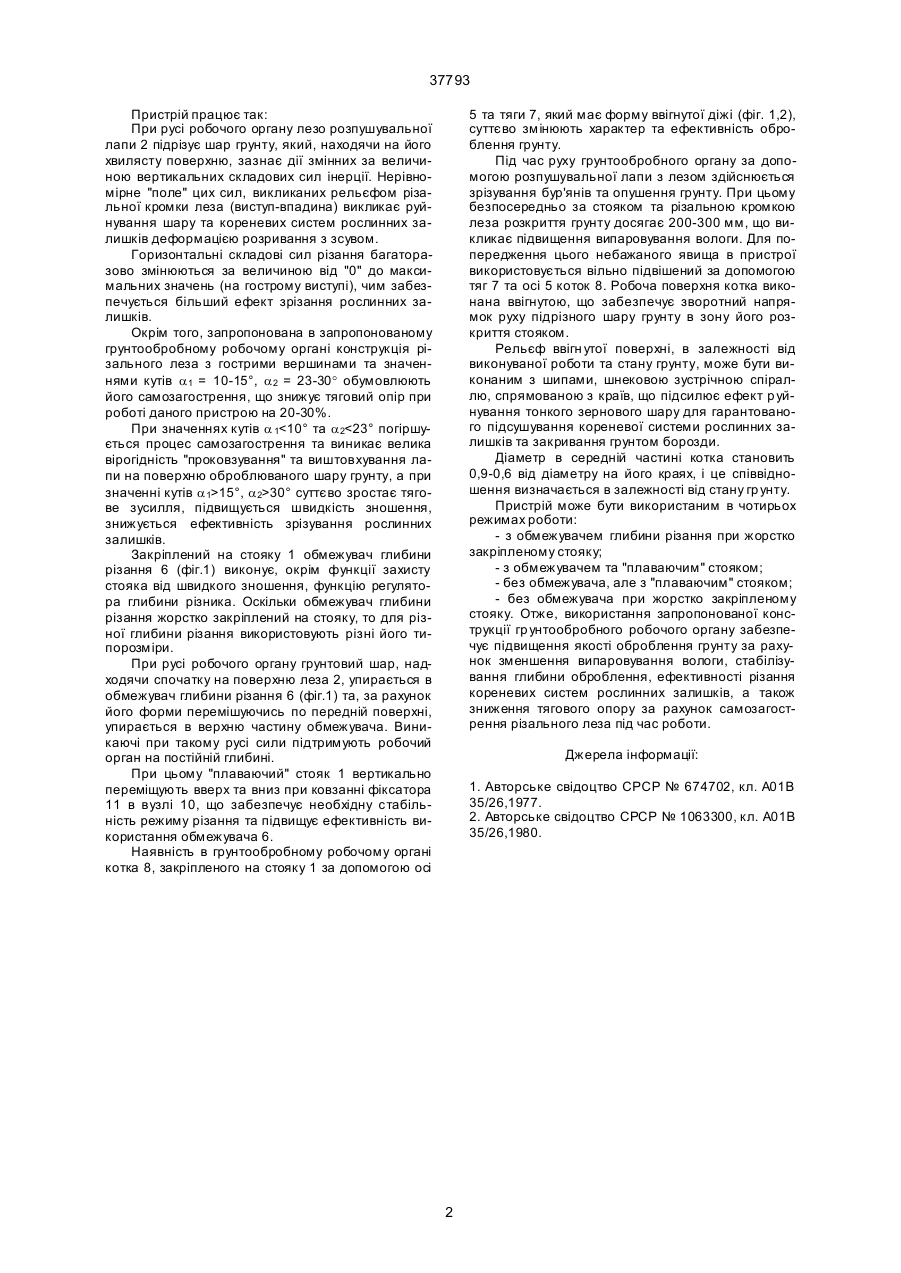

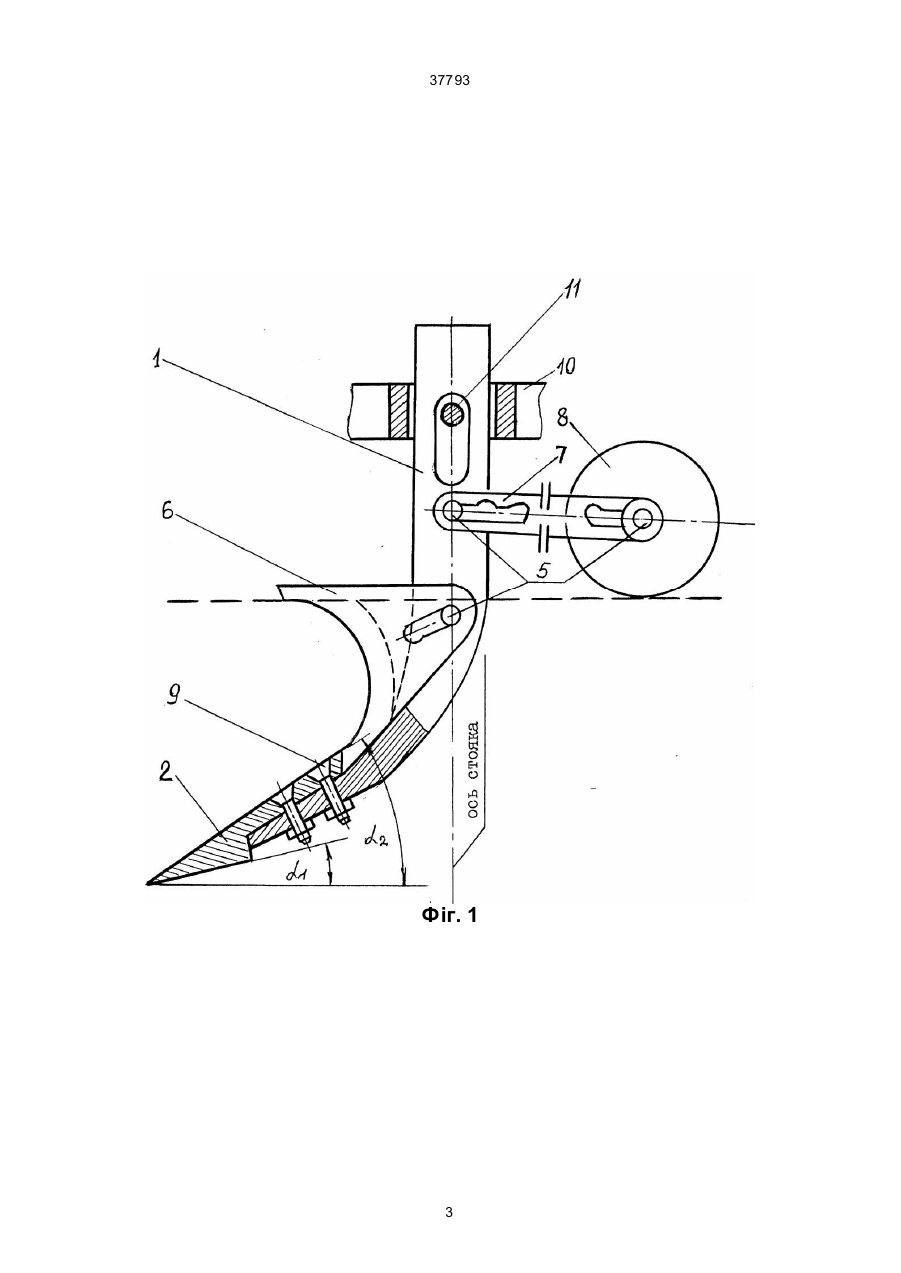

Грунтообробний робочий орган, який містить стояк, розпушувальну лапу з лезом, що має виступи та впадини і різальну кромку з одностороннім загостренням, який відрізняється тим, що виступи різального леза мають гострі вершини, нижня 37793 Пристрій працює так: При русі робочого органу лезо розпушувальної лапи 2 підрізує шар грунту, який, находячи на його хвилясту поверхню, зазнає дії змінних за величиною вертикальних складових сил інерції. Нерівномірне "поле" цих сил, викликаних рельєфом різальної кромки леза (виступ-впадина) викликає руйнування шару та кореневих систем рослинних залишків деформацією розривання з зсувом. Горизонтальні складові сил різання багаторазово змінюються за величиною від "0" до максимальних значень (на гострому виступі), чим забезпечується більший ефект зрізання рослинних залишків. Окрім того, запропонована в запропонованому грунтообробному робочому органі конструкція різального леза з гострими вершинами та значеннями кутів a 1 = 10-15°, a 2 = 23-30° обумовлюють його самозагострення, що знижує тяговий опір при роботі даного пристрою на 20-30%. При значеннях кутів a 130° суттєво зростає тягове зусилля, підвищується швидкість зношення, знижується ефективність зрізування рослинних залишків. Закріплений на стояку 1 обмежувач глибини різання 6 (фіг.1) виконує, окрім функції захисту стояка від швидкого зношення, функцію регулятора глибини різника. Оскільки обмежувач глибини різання жорстко закріплений на стояку, то для різної глибини різання використовують різні його типорозміри. При русі робочого органу грунтовий шар, надходячи спочатку на поверхню леза 2, упирається в обмежувач глибини різання 6 (фіг.1) та, за рахунок його форми перемішуючись по передній поверхні, упирається в верхню частину обмежувача. Виникаючі при такому русі сили підтримують робочий орган на постійній глибині. При цьому "плаваючий" стояк 1 вертикально переміщують вверх та вниз при ковзанні фіксатора 11 в вузлі 10, що забезпечує необхідну стабільність режиму різання та підвищує ефективність використання обмежувача 6. Наявність в грунтообробному робочому органі котка 8, закріпленого на стояку 1 за допомогою осі 5 та тяги 7, який має форму ввігнутої діжі (фіг. 1,2), суттєво змінюють характер та ефективність оброблення грунту. Під час руху грунтообробного органу за допомогою розпушувальної лапи з лезом здійснюється зрізування бур'янів та опушення грунту. При цьому безпосередньо за стояком та різальною кромкою леза розкриття грунту досягає 200-300 мм, що викликає підвищення випаровування вологи. Для попередження цього небажаного явища в пристрої використовується вільно підвішений за допомогою тяг 7 та осі 5 коток 8. Робоча поверхня котка виконана ввігнутою, що забезпечує зворотний напрямок руху підрізного шару грунту в зону його розкриття стояком. Рельєф ввігн утої поверхні, в залежності від виконуваної роботи та стану грунту, може бути виконаним з шипами, шнековою зустрічною спіраллю, спрямованою з країв, що підсилює ефект р уйнування тонкого зернового шару для гарантованого підсушування кореневої системи рослинних залишків та закривання грунтом борозди. Діаметр в середній частині котка становить 0,9-0,6 від діаметру на його краях, і це співвідношення визначається в залежності від стану гр унту. Пристрій може бути використаним в чотирьох режимах роботи: - з обмежувачем глибини різання при жорстко закріпленому стояку; - з обмежувачем та "плаваючим" стояком; - без обмежувача, але з "плаваючим" стояком; - без обмежувача при жорстко закріпленому стояку. Отже, використання запропонованої конструкції гр унтообробного робочого органу забезпечує підвищення якості оброблення грунту за рахунок зменшення випаровування вологи, стабілізування глибини оброблення, ефективності різання кореневих систем рослинних залишків, а також зниження тягового опору за рахунок самозагострення різального леза під час роботи. Джерела інформації: 1. Авторське свідоцтво СРСР № 674702, кл. А01В 35/26,1977. 2. Авторське свідоцтво СРСР № 1063300, кл. А01В 35/26,1980. 2 37793 Фіг. 1 3 37793 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
