Спосіб моделювання поверхонь скронево-нижньощелепного суглоба

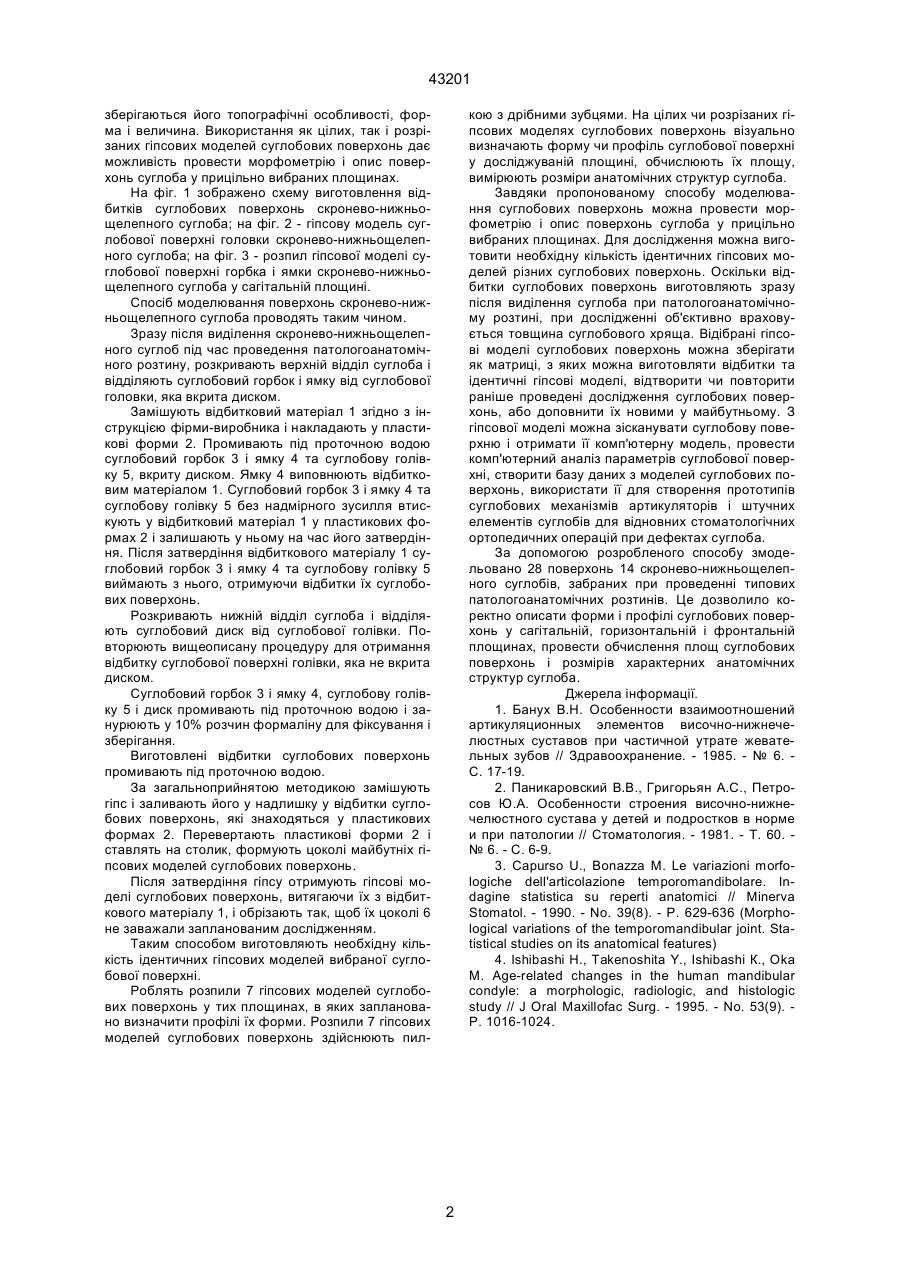

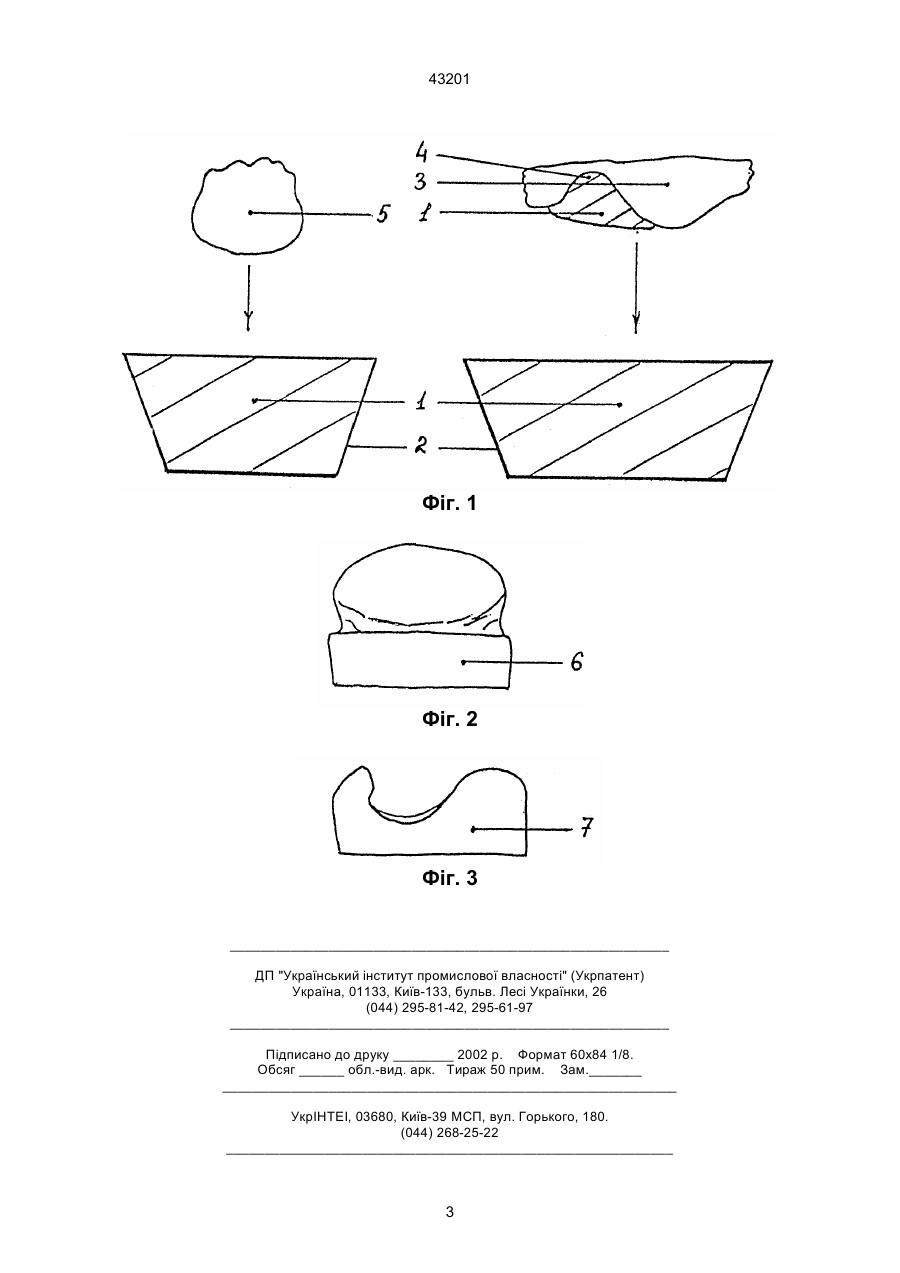

Спосіб моделювання поверхонь скроневонижньощелепного суглоба, який відрізняється тим, що зразу після виділення скронево-нижньощелепного суглоба, під час проведення паталогоанатомічного розтину, розкривають верхній відділ суглоба і відділяють суглобовий горбок і ямку від суглобової голівки, яка вкрита диском, замішують відбитковий матеріал і поміщають його у пласти 43201 зберігаються його топографічні особливості, форма і величина. Використання як цілих, так і розрізаних гіпсових моделей суглобових поверхонь дає можливість провести морфометрію і опис поверхонь суглоба у прицільно вибраних площинах. На фіг. 1 зображено схему виготовлення відбитків суглобових поверхонь скронево-нижньощелепного суглоба; на фіг. 2 - гіпсову модель суглобової поверхні головки скронево-нижньощелепного суглоба; на фіг. 3 - розпил гіпсової моделі суглобової поверхні горбка і ямки скронево-нижньощелепного суглоба у сагітальній площині. Спосіб моделювання поверхонь скронево-нижньощелепного суглоба проводять таким чином. Зразу після виділення скронево-нижньощелепного суглоб під час проведення патологоанатомічного розтину, розкривають верхній відділ суглоба і відділяють суглобовий горбок і ямку від суглобової головки, яка вкрита диском. Замішують відбитковий матеріал 1 згідно з інструкцією фірми-виробника і накладають у пластикові форми 2. Промивають під проточною водою суглобовий горбок 3 і ямку 4 та суглобову голівку 5, вкриту диском. Ямку 4 виповнюють відбитковим матеріалом 1. Суглобовий горбок 3 і ямку 4 та суглобову голівку 5 без надмірного зусилля втискують у відбитковий матеріал 1 у пластикових формах 2 і залишають у ньому на час його затвердіння. Після затвердіння відбиткового матеріалу 1 суглобовий горбок 3 і ямку 4 та суглобову голівку 5 виймають з нього, отримуючи відбитки їх суглобових поверхонь. Розкривають нижній відділ суглоба і відділяють суглобовий диск від суглобової голівки. Повторюють вищеописану процедуру для отримання відбитку суглобової поверхні голівки, яка не вкрита диском. Суглобовий горбок 3 і ямку 4, суглобову голівку 5 і диск промивають під проточною водою і занурюють у 10% розчин формаліну для фіксування і зберігання. Виготовлені відбитки суглобових поверхонь промивають під проточною водою. За загальноприйнятою методикою замішують гіпс і заливають його у надлишку у відбитки суглобових поверхонь, які знаходяться у пластикових формах 2. Перевертають пластикові форми 2 і ставлять на столик, формують цоколі майбутніх гіпсових моделей суглобових поверхонь. Після затвердіння гіпсу отримують гіпсові моделі суглобових поверхонь, витягаючи їх з відбиткового матеріалу 1, і обрізають так, щоб їх цоколі 6 не заважали запланованим дослідженням. Таким способом виготовляють необхідну кількість ідентичних гіпсових моделей вибраної суглобової поверхні. Роблять розпили 7 гіпсових моделей суглобових поверхонь у тих площинах, в яких заплановано визначити профілі їх форми. Розпили 7 гіпсових моделей суглобових поверхонь здійснюють пил кою з дрібними зубцями. На цілих чи розрізаних гіпсових моделях суглобових поверхонь візуально визначають форму чи профіль суглобової поверхні у досліджуваній площині, обчислюють їх площу, вимірюють розміри анатомічних структур суглоба. Завдяки пропонованому способу моделювання суглобових поверхонь можна провести морфометрію і опис поверхонь суглоба у прицільно вибраних площинах. Для дослідження можна виготовити необхідну кількість ідентичних гіпсових моделей різних суглобових поверхонь. Оскільки відбитки суглобових поверхонь виготовляють зразу після виділення суглоба при патологоанатомічному розтині, при дослідженні об'єктивно враховується товщина суглобового хряща. Відібрані гіпсові моделі суглобових поверхонь можна зберігати як матриці, з яких можна виготовляти відбитки та ідентичні гіпсові моделі, відтворити чи повторити раніше проведені дослідження суглобових поверхонь, або доповнити їх новими у майбутньому. З гіпсової моделі можна зісканувати суглобову поверхню і отримати її комп'ютерну модель, провести комп'ютерний аналіз параметрів суглобової поверхні, створити базу даних з моделей суглобових поверхонь, використати її для створення прототипів суглобових механізмів артикуляторів і штучних елементів суглобів для відновних стоматологічних ортопедичних операцій при дефектах суглоба. За допомогою розробленого способу змодельовано 28 поверхонь 14 скронево-нижньощелепного суглобів, забраних при проведенні типових патологоанатомічних розтинів. Це дозволило коректно описати форми і профілі суглобових поверхонь у сагітальній, горизонтальній і фронтальній площинах, провести обчислення площ суглобових поверхонь і розмірів характерних анатомічних структур суглоба. Джерела інформації. 1. Банух В.Н. Особенности взаимоотношений артикуляционных элементов височно-нижнечелюстных суставов при частичной утрате жевательных зубов // Здравоохранение. - 1985. - № 6. С. 17-19. 2. Паникаровский В.В., Григорьян А.С., Петросов Ю.А. Особенности строения височно-нижнечелюстного сустава у детей и подростков в норме и при патологии // Стоматология. - 1981. - Т. 60. № 6. - С. 6-9. 3. Capurso U., Bonazza M. Le variazioni morfologiche dell'articolazione temporomandibolare. Indagine statistica su reperti anatomici // Minerva Stomatol. - 1990. - No. 39(8). - P. 629-636 (Morphological variations of the temporomandibular joint. Statistical studies on its anatomical features) 4. Ishibashi H., Takenoshita Y., Ishibashi К., Oka M. Age-related changes in the human mandibular condyle: a morphologic, radiologic, and histologic study // J Oral Maxillofac Surg. - 1995. - No. 53(9). P. 1016-1024. 2 43201 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
