Розсіювач

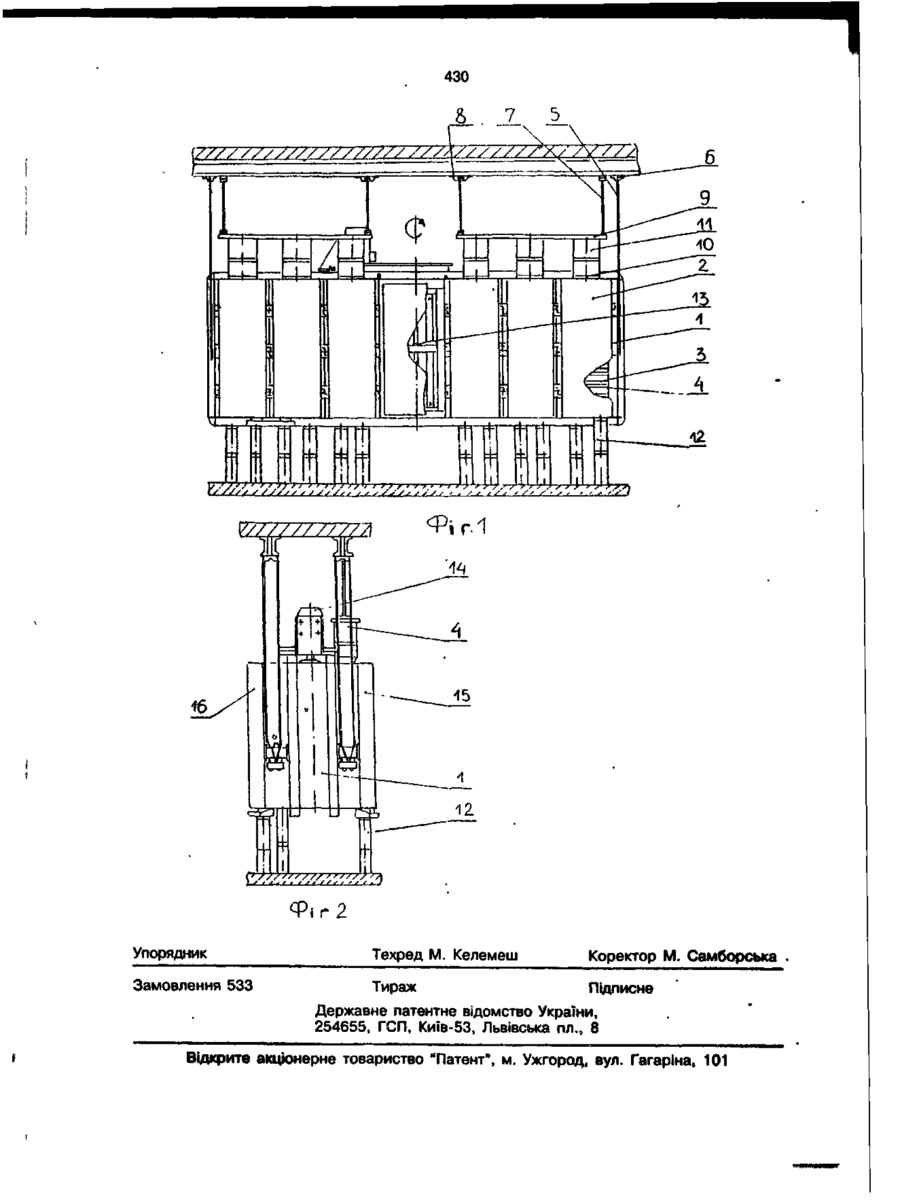

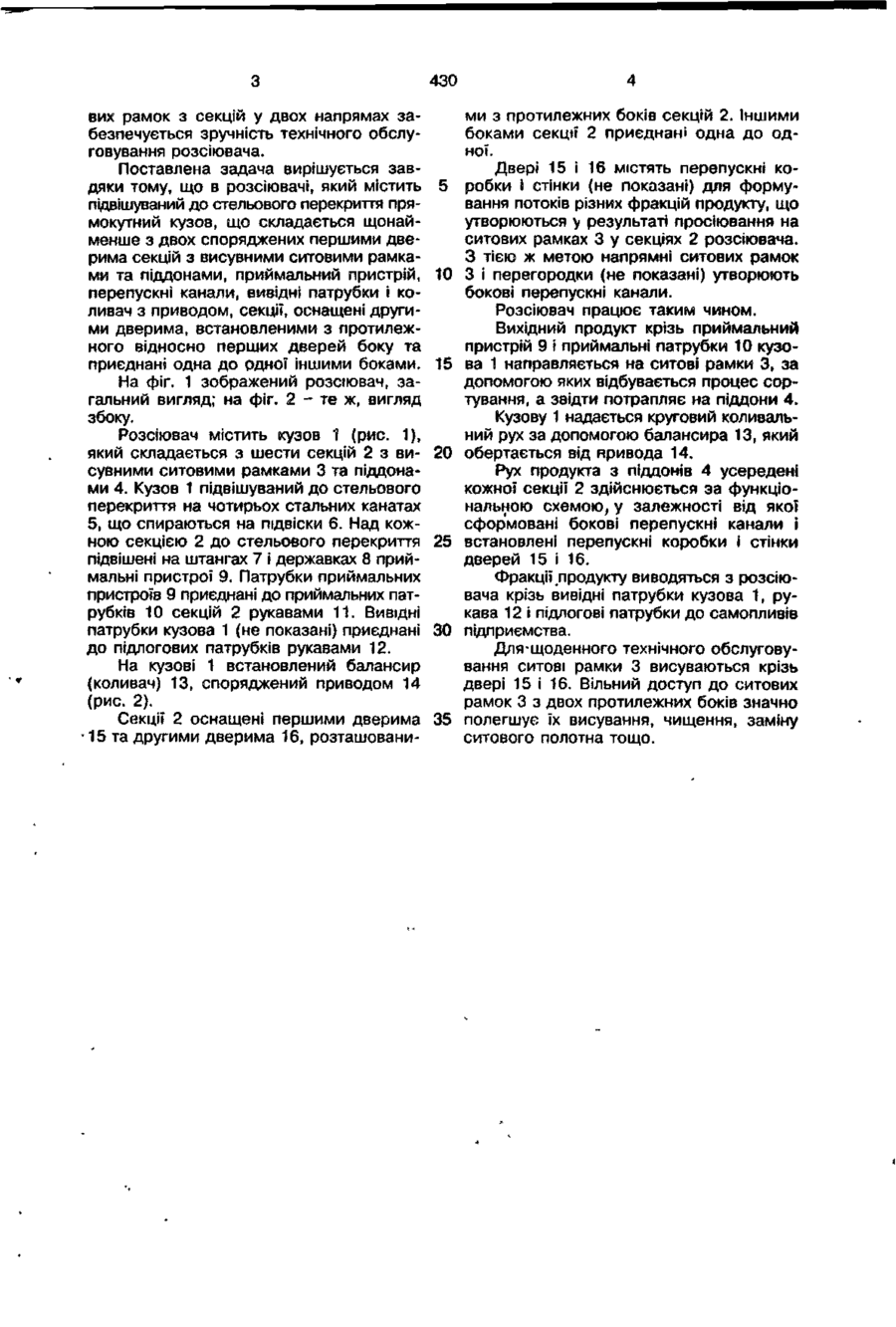

Розсіювач, який містить підвішуваний до стельового перекриття прямокутний кузов, що складається щонайменше з двох споряджених першими дверима секцій з висувними ситовими рамками і піддонами, приймальний пристрій, перепуски» канали, вивідні патрубки і коливач з приводом, який в і д р і з н я є т ь с я тим, що секції оснащені другими дверима, встановленими з протилежного відносно перших дверей-боку, та приєднані одна до одної іншими боками, Корисна модель належить до пристроїв для роз'єднування твердих матеріалів за допомогою сит і призначена для сортування на фракції продуктів розмолу зерна. Відомий шестиприймапьний розсійник шафового типу, що самобалансується, ЗРШ-6М [1]. Він складається з прямокутного кузова, що підвішуваний до металевої рами стельового перекриття на чотирьох металевих канатах та підвісках. Над кузовом розсіювача підвішені на штангах і державках приймальні пристрої. Вихідні патрубки приймальних пристроїв з'єднані з приймальними патрубками кузова рукавами. Під кузовом на підлозі встановлені підлогові патрубки, з'єднані з виводними патрубками кузова рукавами. Кузову надається круговий коливальний рух дебалансним коливачем, що встановлений у підшипниках на несучій рамі кузова та споряджений приводом. Кузов складається з несучої рами, до перегородок якої кріпляться попарно кар каси шести секцій. У напрямних каркасів кожної секції встановлені ситові рамки -з піддонами. Бокові обшивки кузова, перегородки рами і напрямні каркасів утворюють бокові перепускні канали. Між секціями кожної пари перепускні канали виконані у вигляді змінних коробок ' та стінок, прикріплених до кронштейнів задніх стояків каркасів секцій. Секції мають двері з пропускними коробками і стінками. Описана конструкція кузова розсіювача, обраного як прототип, має той недолік, що ситові рамки кожної секції можна витягати лише в одному напрямі: крізь двері з одного боку секції. Це створює незручності у технічному обслуговуванні розсійника, ускладнює очищення ситових рамок, їх витягання для заміни ситового полотна тощо. В основу корисної моделі покладено задачу створити розсіювач, у якому шляхом "утворення можливості витягання сито 430 вих рамок з секцій у двох напрямах забезпечується зручність технічного обслуговування розсіювача. Поставлена задача вирішується завдяки тому, що в розсіювачі, який містить 5 підвішуваний до стельового перекриття прямокутний кузов, що складається щонайменше з двох споряджених першими дверима секцій з висувними ситовими рамками та піддонами, приймальний пристрій, 10 перепускні канали, вивідні патрубки і коливач з приводом, секції, оснащені другими дверима, встановленими з протилежного відносно перших дверей боку та приєднані одна до одної іншими боками. 15 На фіг. 1 зображений розсіювач, загальний вигляд; на фіг. 2 - те ж, вигляд збоку. Розсіювач містить кузов 1 (рис. 1), який складається з шести секцій 2 з ви- 20 сувними ситовими рамками 3 та піддонами 4. Кузов 1 підвішуваний до стельового перекриття на чотирьох стальних канатах 5, що спираються на підвіски 6. Над кожною секцією 2 до стельового перекриття 25 підвішені на штангах 7 і державках 8 приймальні пристрої 9. Патрубки приймальних пристроїв 9 приєднані до приймальних патрубків 10 секцій 2 рукавами 11. Вивщні патрубки кузова 1 (не показані) приєднані ЗО до підлогових патрубків рукавами 12. На кузові 1 встановлений балансир (коливач) 13, споряджений приводом 14 (рис. 2). Секції 2 оснащені першими дверима 35 • 15 та другими дверима 16, розташовани ми з протилежних боків секцій 2. Іншими боками секції 2 приєднані одна до одної. Двері 15 і 16 містять перепускні коробки і стінки (не показані) для формування потоків різних фракцій продукту, що утворюються у результаті просіювання на ситових рамках 3 у секціях 2 розсіювача. З тією ж метою напрямні ситових рамок З і перегородки (не показані) утворюють бокові перепускні канали. Розсіювач працює таким чином. Вихідний продукт крізь приймальний пристрій 9 і приймальні патрубки 10 кузова 1 направляється на ситові рамки 3, за допомогою яких відбувається процес сортування, а звідти потрапляє на піддони 4. Кузову 1 надається круговий коливальний рух за допомогою балансира 13, який обертається від яривода 14. Рух продукта з піддонів 4 усередені кожної секції 2 здійснюється за функціональною схемою, у залежності від якої сформовані бокові перепускні канали j встановлені перепускні коробки і стінки дверей 15 і 16. Фракції продукту виводяться з розсіювача крізь вивідні патрубки кузова 1, рукава 12 і підлогові патрубки до самопливів підприємства. Для щоденного технічного обслуговування ситові рамки 3 висуваються крізь двері 15 і 16. Вільний доступ до ситових рамок 3 з двох протилежних боків значно полегшує їх висування, чищення, заміну ситового полотна тощо. 430 8 . 7 5 //// ///////У////777///Л///// ФІГ 2 Упорядник Техред М. Келемеш Замовлення 533 Тираж Коректор М. Самборська Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл.в 8 Відкрите акціонерне товариство "Патент*, м. Ужгород, вул. Гагаріна, 101
