Блок акустичних головок для неруйнівного контролю

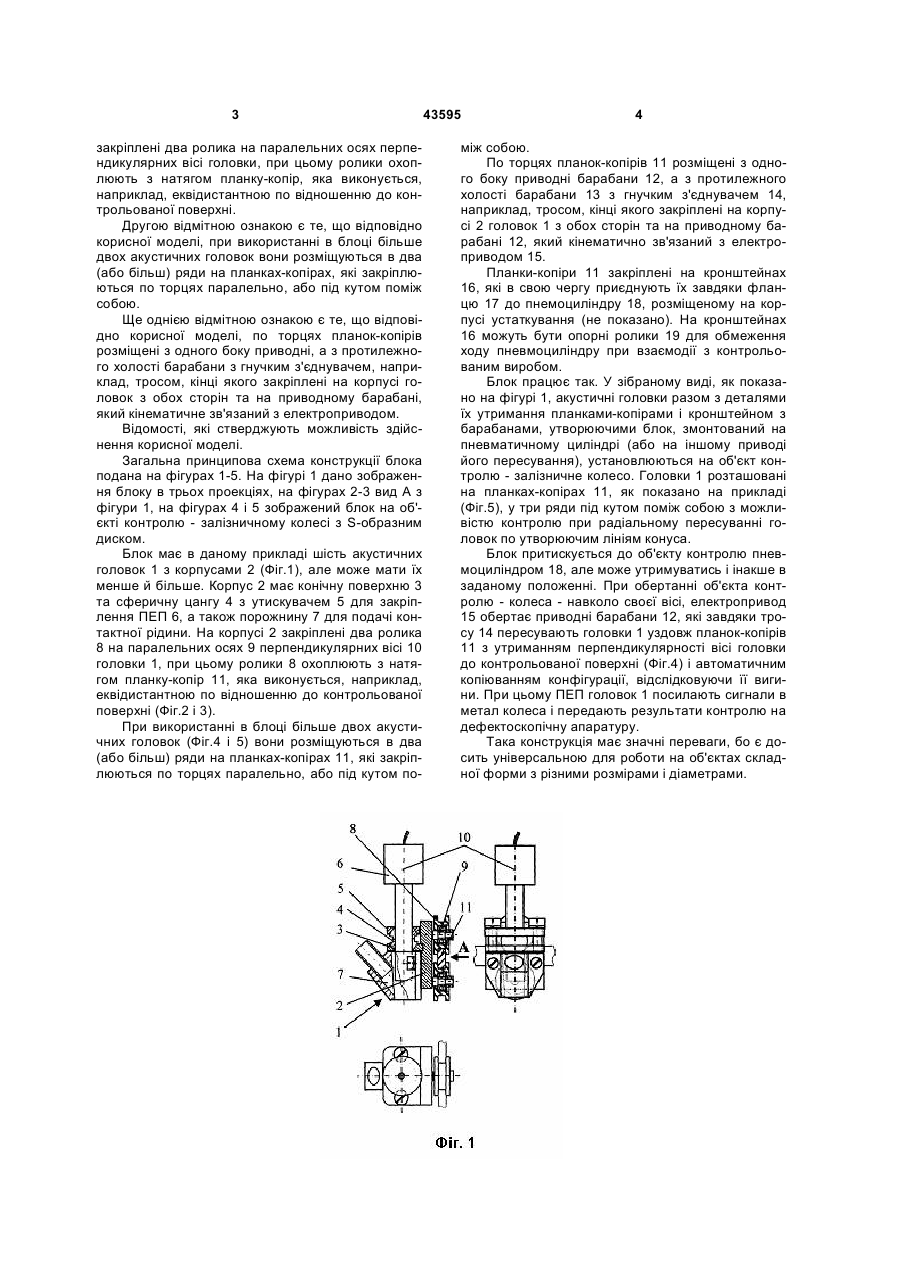

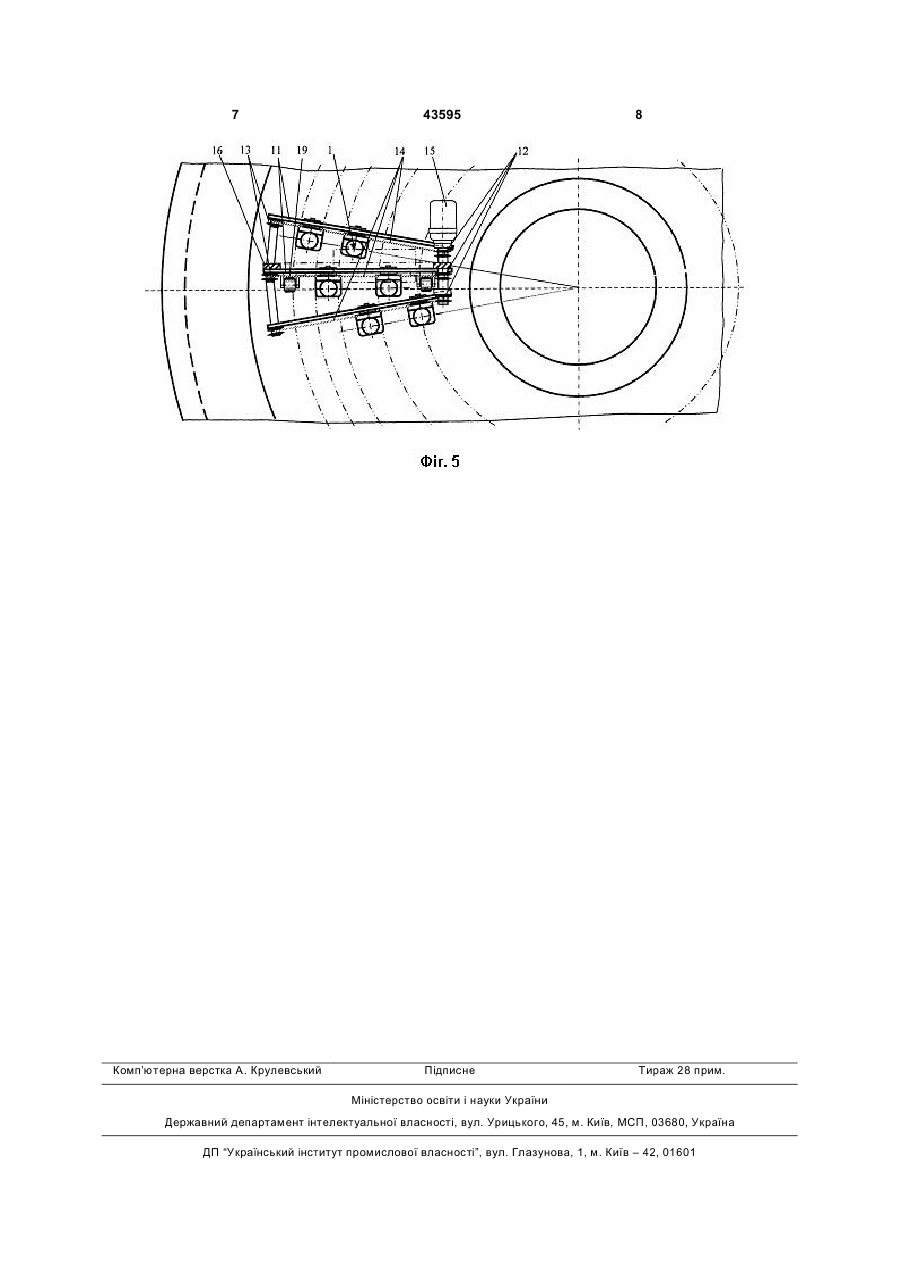

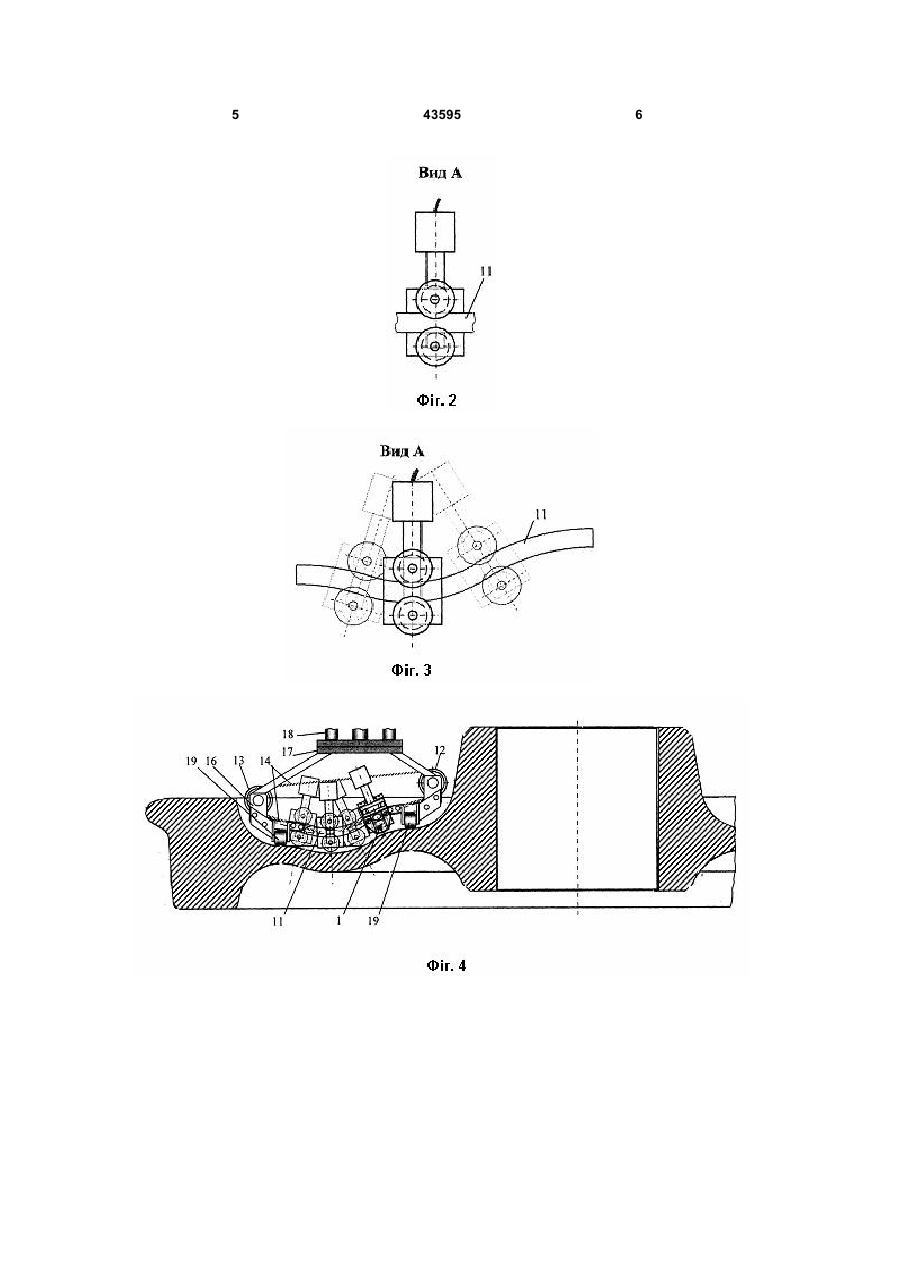

1. Блок акустичних головок для неруйнівного (ультразвукового) контролю, що має щонайменше одну акустичну головку із корпусом з конічною поверхнею та сферичну цангу з утискувачем для закріплення п'єзоелектричного перетворювача, а також порожнину для подачі контактної рідини, який відрізняється тим, що на корпусі закріплені два ролики на паралельних осях, перпендикуляр 3 закріплені два ролика на паралельних осях перпендикулярних вісі головки, при цьому ролики охоплюють з натягом планку-копір, яка виконується, наприклад, еквідистантною по відношенню до контрольованої поверхні. Другою відмітною ознакою є те, що відповідно корисної моделі, при використанні в блоці більше двох акустичних головок вони розміщуються в два (або більш) ряди на планках-копірах, які закріплюються по торцях паралельно, або під кутом поміж собою. Ще однією відмітною ознакою є те, що відповідно корисної моделі, по торцях планок-копірів розміщені з одного боку приводні, а з протилежного холості барабани з гнучким з'єднувачем, наприклад, тросом, кінці якого закріплені на корпусі головок з обох сторін та на приводному барабані, який кінематичне зв'язаний з електроприводом. Відомості, які стверджують можливість здійснення корисної моделі. Загальна принципова схема конструкції блока подана на фігурах 1-5. На фігурі 1 дано зображення блоку в трьох проекціях, на фігурах 2-3 вид А з фігури 1, на фігурах 4 і 5 зображений блок на об'єкті контролю - залізничному колесі з S-образним диском. Блок має в даному прикладі шість акустичних головок 1 з корпусами 2 (Фіг.1), але може мати їх менше й більше. Корпус 2 має конічну поверхню 3 та сферичну цангу 4 з утискувачем 5 для закріплення ПЕП 6, а також порожнину 7 для подачі контактної рідини. На корпусі 2 закріплені два ролика 8 на паралельних осях 9 перпендикулярних вісі 10 головки 1, при цьому ролики 8 охоплюють з натягом планку-копір 11, яка виконується, наприклад, еквідистантною по відношенню до контрольованої поверхні (Фіг.2 і 3). При використанні в блоці більше двох акустичних головок (Фіг.4 і 5) вони розміщуються в два (або більш) ряди на планках-копірах 11, які закріплюються по торцях паралельно, або під кутом по 43595 4 між собою. По торцях планок-копірів 11 розміщені з одного боку приводні барабани 12, а з протилежного холості барабани 13 з гнучким з'єднувачем 14, наприклад, тросом, кінці якого закріплені на корпусі 2 головок 1 з обох сторін та на приводному барабані 12, який кінематично зв'язаний з електроприводом 15. Планки-копіри 11 закріплені на кронштейнах 16, які в свою чергу приєднують їх завдяки фланцю 17 до пнемоциліндру 18, розміщеному на корпусі устаткування (не показано). На кронштейнах 16 можуть бути опорні ролики 19 для обмеження ходу пневмоциліндру при взаємодії з контрольованим виробом. Блок працює так. У зібраному виді, як показано на фігурі 1, акустичні головки разом з деталями їх утримання планками-копірами і кронштейном з барабанами, утворюючими блок, змонтований на пневматичному циліндрі (або на іншому приводі його пересування), установлюються на об'єкт контролю - залізничне колесо. Головки 1 розташовані на планках-копірах 11, як показано на прикладі (Фіг.5), у три ряди під кутом поміж собою з можливістю контролю при радіальному пересуванні головок по утворюючим лініям конуса. Блок притискується до об'єкту контролю пневмоциліндром 18, але може утримуватись і інакше в заданому положенні. При обертанні об'єкта контролю - колеса - навколо своєї вісі, електропривод 15 обертає приводні барабани 12, які завдяки тросу 14 пересувають головки 1 уздовж планок-копірів 11 з утриманням перпендикулярності вісі головки до контрольованої поверхні (Фіг.4) і автоматичним копіюванням конфігурації, відслідковуючи її вигини. При цьому ПЕП головок 1 посилають сигнали в метал колеса і передають результати контролю на дефектоскопічну апаратуру. Така конструкція має значні переваги, бо є досить універсальною для роботи на об'єктах складної форми з різними розмірами і діаметрами. 5 43595 6 7 Комп’ютерна верстка А. Крулевський 43595 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
