Блок акустичних головок для ультразвукового контролю

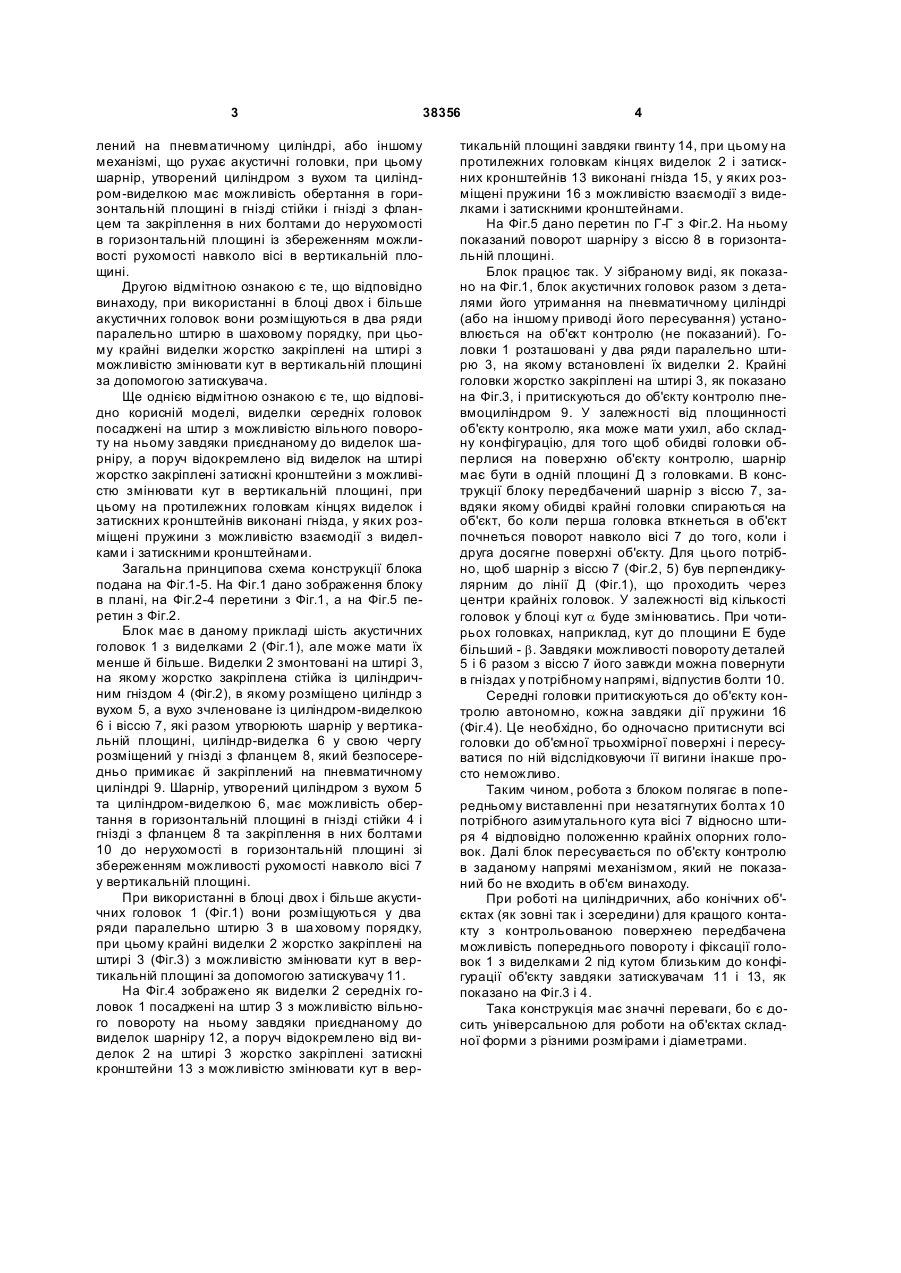

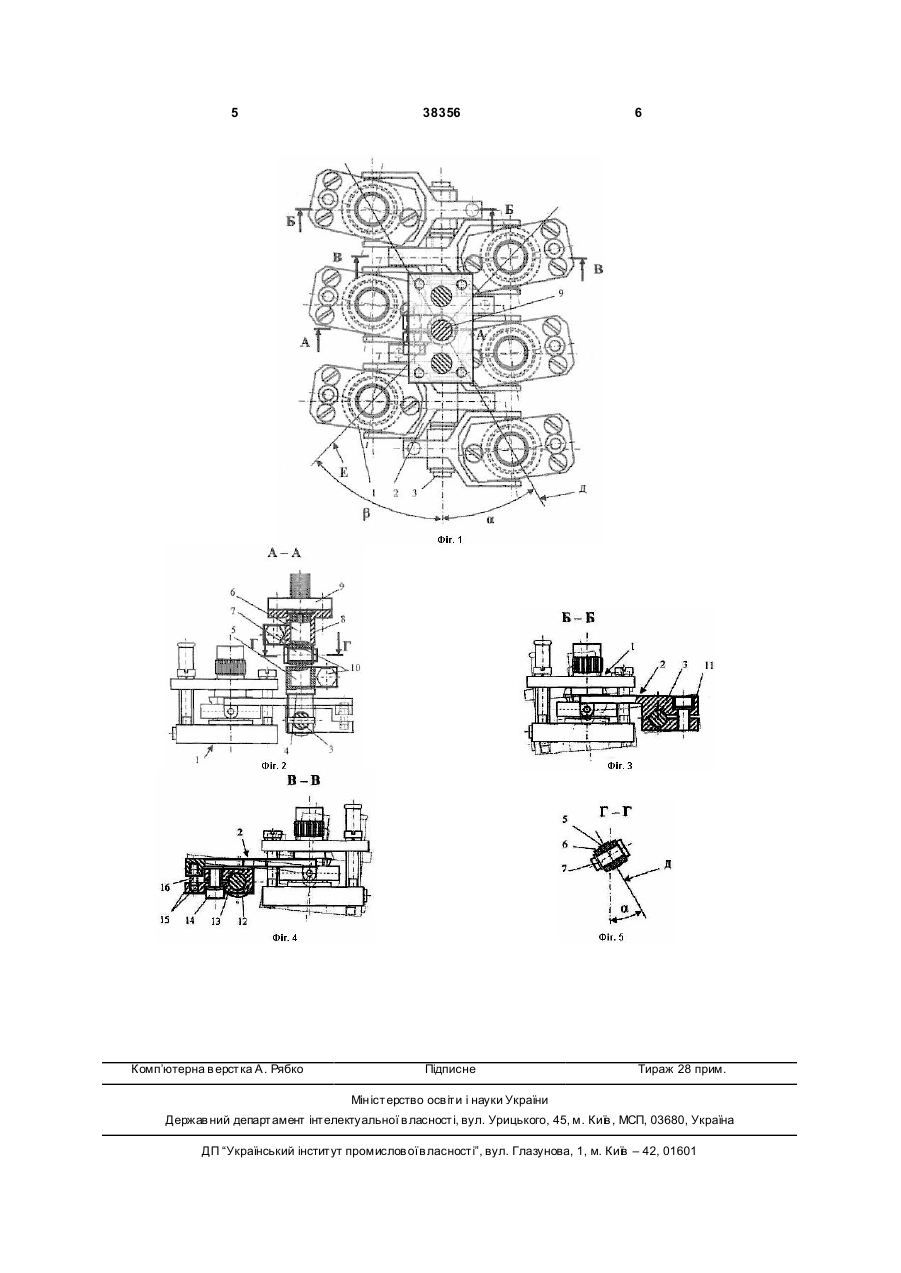

1. Блок акустичних головок для ультразвукового контролю, що має щонайменше одну акустичну головку та вилку для його утримання, який відрізняє ться тим, що вилка змонтована на штирі, на якому жорстко закріплена стійка з циліндричним гніздом, в якому розміщено циліндр з вухом, а вухо зчленоване із циліндром-вилкою і віссю, які разом утворюють шарнір у вертикальній площині, циліндр-вилка, у свою чергу, розміщений у гнізді з фланцем, який безпосередньо примикає й закріплений на пневматичному циліндрі, або іншому механізмі, що рухає акустичні головки, при цьому шарнір, утворений циліндром з вухом та циліндром-вилкою, має можливість обертання в горизон U 1 3 38356 лений на пневматичному циліндрі, або іншому механізмі, що рухає акустичні головки, при цьому шарнір, утворений циліндром з вухом та циліндром-виделкою має можливість обертання в горизонтальній площині в гнізді стійки і гнізді з фланцем та закріплення в них болтами до нерухомості в горизонтальній площині із збереженням можливості рухомості навколо вісі в вертикальній площині. Другою відмітною ознакою є те, що відповідно винаходу, при використанні в блоці двох і більше акустичних головок вони розміщуються в два ряди паралельно штирю в шаховому порядку, при цьому крайні виделки жорстко закріплені на штирі з можливістю змінювати кут в вертикальній площині за допомогою затискувача. Ще однією відмітною ознакою є те, що відповідно корисній моделі, виделки середніх головок посаджені на штир з можливістю вільного повороту на ньому завдяки приєднаному до виделок шарніру, а поруч відокремлено від виделок на штирі жорстко закріплені затискні кронштейни з можливістю змінювати кут в вертикальній площині, при цьому на протилежних головкам кінцях виделок і затискних кронштейнів виконані гнізда, у яких розміщені пружини з можливістю взаємодії з виделками і затискними кронштейнами. Загальна принципова схема конструкції блока подана на Фіг.1-5. На Фіг.1 дано зображення блоку в плані, на Фіг.2-4 перетини з Фіг.1, а на Фіг.5 перетин з Фіг.2. Блок має в даному прикладі шість акустичних головок 1 з виделками 2 (Фіг.1), але може мати їх менше й більше. Виделки 2 змонтовані на штирі 3, на якому жорстко закріплена стійка із циліндричним гніздом 4 (Фіг.2), в якому розміщено циліндр з вухом 5, а вухо зчленоване із циліндром-виделкою 6 і віссю 7, які разом утворюють шарнір у вертикальній площині, циліндр-виделка 6 у свою чергу розміщений у гнізді з фланцем 8, який безпосередньо примикає й закріплений на пневматичному циліндрі 9. Шарнір, утворений циліндром з вухом 5 та циліндром-виделкою 6, має можливість обертання в горизонтальній площині в гнізді стійки 4 і гнізді з фланцем 8 та закріплення в них болтами 10 до нерухомості в горизонтальній площині зі збереженням можливості рухомості навколо вісі 7 у вертикальній площині. При використанні в блоці двох і більше акустичних головок 1 (Фіг.1) вони розміщуються у два ряди паралельно штирю 3 в ша ховому порядку, при цьому крайні виделки 2 жорстко закріплені на штирі 3 (Фіг.3) з можливістю змінювати кут в вертикальній площині за допомогою затискувачу 11. На Фіг.4 зображено як виделки 2 середніх головок 1 посаджені на штир 3 з можливістю вільного повороту на ньому завдяки приєднаному до виделок шарніру 12, а поруч відокремлено від виделок 2 на штирі 3 жорстко закріплені затискні кронштейни 13 з можливістю змінювати кут в вер 4 тикальній площині завдяки гвинту 14, при цьому на протилежних головкам кінцях виделок 2 і затискних кронштейнів 13 виконані гнізда 15, у яких розміщені пружини 16 з можливістю взаємодії з виделками і затискними кронштейнами. На Фіг.5 дано перетин по Г-Г з Фіг.2. На ньому показаний поворот шарніру з віссю 8 в горизонтальній площині. Блок працює так. У зібраному виді, як показано на Фіг.1, блок акустичних головок разом з деталями його утримання на пневматичному циліндрі (або на іншому приводі його пересування) установлюється на об'єкт контролю (не показаний). Головки 1 розташовані у два ряди паралельно штирю 3, на якому встановлені їх виделки 2. Крайні головки жорстко закріплені на штирі 3, як показано на Фіг.3, і притискуються до об'єкту контролю пневмоциліндром 9. У залежності від площинності об'єкту контролю, яка може мати ухил, або складну конфігурацію, для того щоб обидві головки обперлися на поверхню об'єкту контролю, шарнір має бути в одній площині Д з головками. В конструкції блоку передбачений шарнір з віссю 7, завдяки якому обидві крайні головки спираються на об'єкт, бо коли перша головка вткнеться в об'єкт почнеться поворот навколо вісі 7 до того, коли і друга досягне поверхні об'єкту. Для цього потрібно, щоб шарнір з віссю 7 (Фіг.2, 5) був перпендикулярним до лінії Д (Фіг.1), що проходить через центри крайніх головок. У залежності від кількості головок у блоці кут a буде змінюватись. При чотирьох головках, наприклад, кут до площини Е буде більший - b. Завдяки можливості повороту деталей 5 і 6 разом з віссю 7 його завжди можна повернути в гніздах у потрібному напрямі, відпустив болти 10. Середні головки притискуються до об'єкту контролю автономно, кожна завдяки дії пружини 16 (Фіг.4). Це необхідно, бо одночасно притиснути всі головки до об'ємної трьохмірної поверхні і пересуватися по ній відслідковуючи її вигини інакше просто неможливо. Таким чином, робота з блоком полягає в попередньому виставленні при незатягнутих болта х 10 потрібного азимутального кута вісі 7 відносно штиря 4 відповідно положенню крайніх опорних головок. Далі блок пересувається по об'єкту контролю в заданому напрямі механізмом, який не показаний бо не входить в об'єм винаходу. При роботі на циліндричних, або конічних об'єктах (як зовні так і зсередини) для кращого контакту з контрольованою поверхнею передбачена можливість попереднього повороту і фіксації головок 1 з виделками 2 під кутом близьким до конфігурації об'єкту завдяки затискувачам 11 і 13, як показано на Фіг.3 і 4. Така конструкція має значні переваги, бо є досить універсальною для роботи на об'єктах складної форми з різними розмірами і діаметрами. 5 Комп’ютерна в ерстка А. Рябко 38356 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
