Флексографічна листова друкарська машина
Номер патенту: 43669
Опубліковано: 15.11.2004
Автори: Никифорук Богдан Васильович, Балабан Орест Тимофійович, Войтович Анатолій Михайлович, Бігун Мирослав Іванович, Білас Михайло Іванович
Формула / Реферат

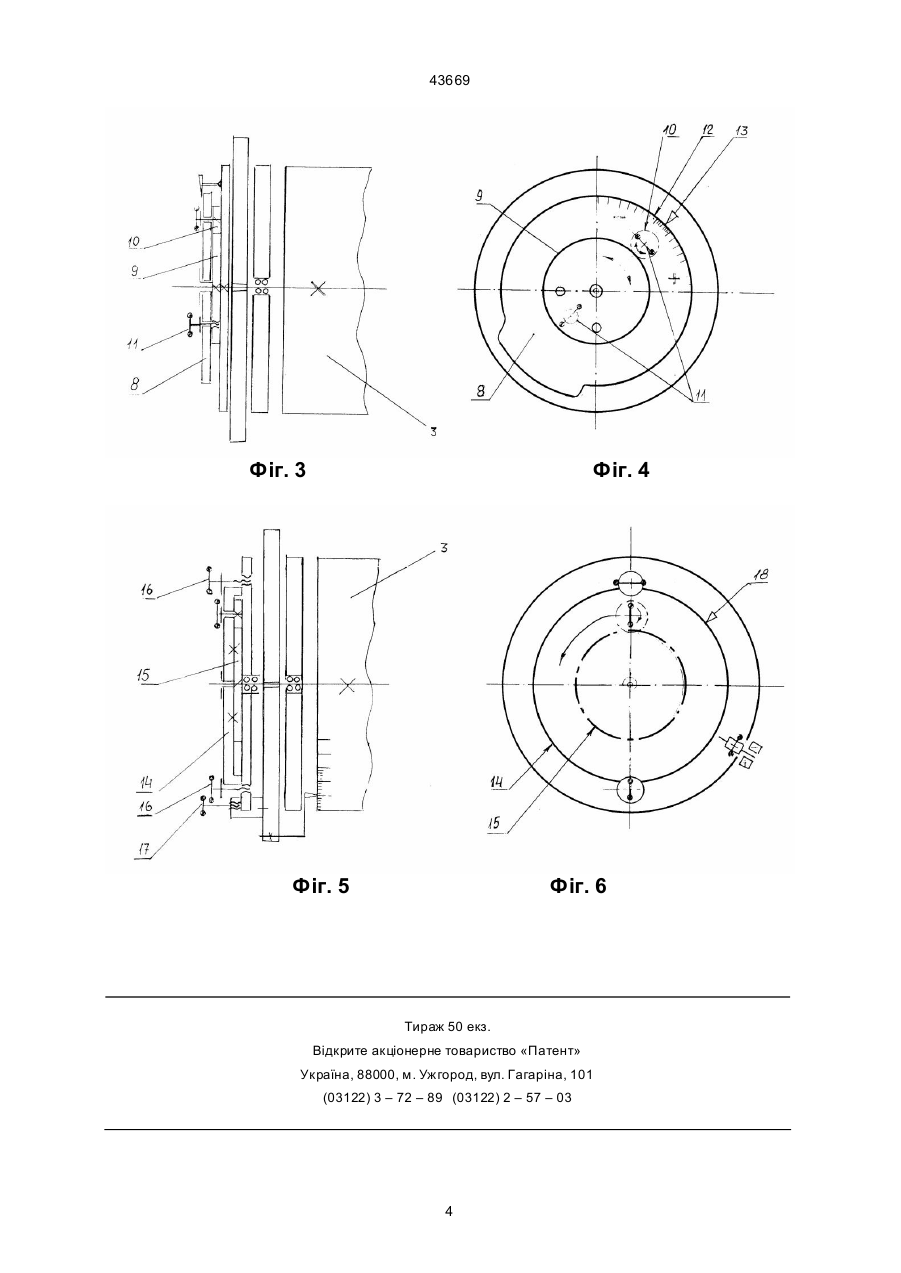

Флексографічна листова друкарська машина, яка містить раму з розміщеними на ній першою та другою друкарськими секціями і станини, на яких змонтовано друкарські та формні циліндри з цапфами, і кінематично зв'язані з ними фарбові апарати, які, у свою чергу, містять анілоксовий і дукторний вали, фарбове корито та систему валів, за допомогою яких аркуш картону чи заготівку ящика/короба проводять через секції машини для нанесення на її поверхню фарбового зображення, яка відрізняється тим, що на цапфах формних циліндрів першої друкарської секції змонтовано систему кутового розвороту формного циліндра, а на цапфах формних циліндрів другої друкарської секції змонтовано систему колового (на 360°) повертання зазначеного формного циліндра.
Текст

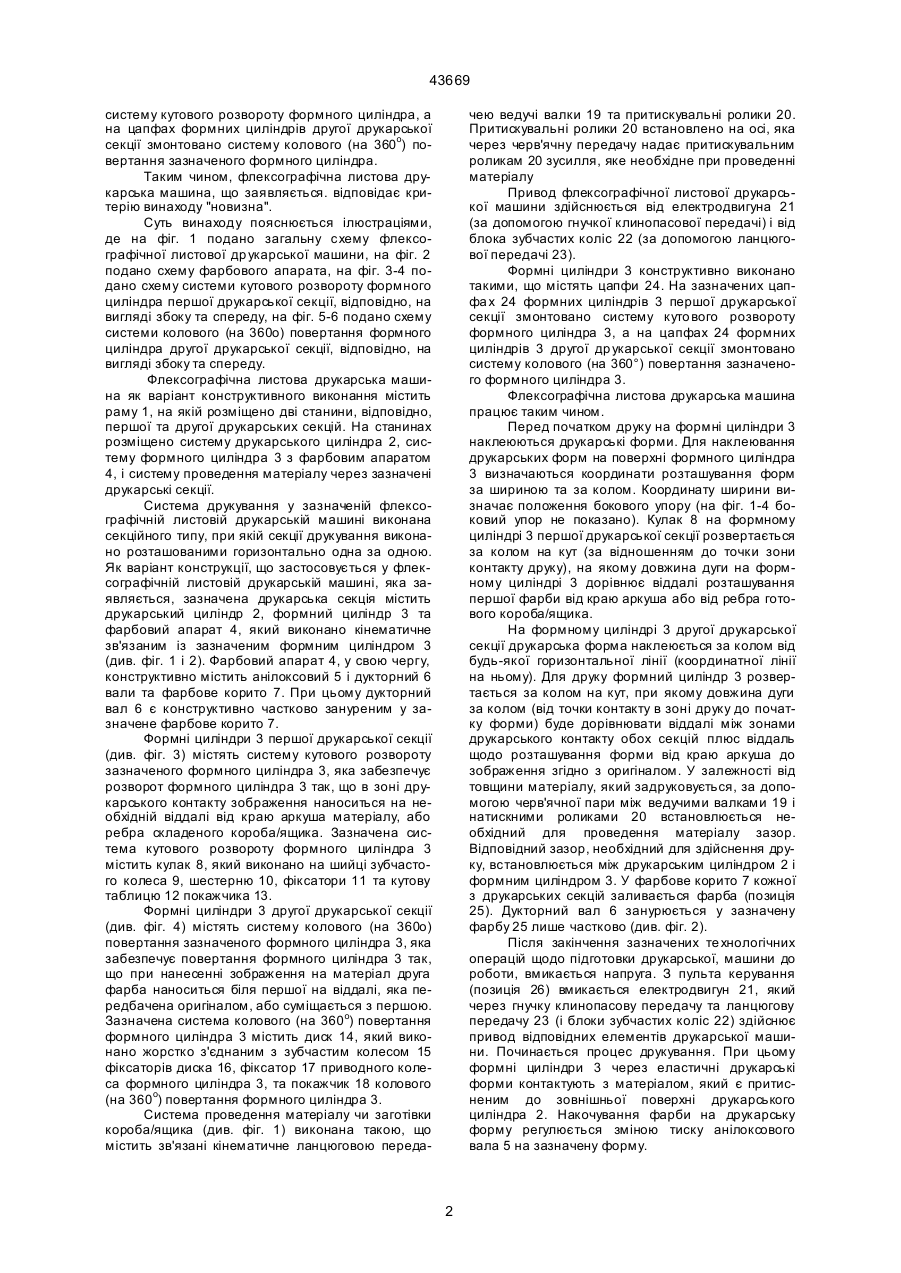

Флексографічна листова друкарська машина, яка містить раму з розміщеними на ній першою та другою др укарськими секціями і станини, на яких змонтовано друкарські та формні циліндри з цапфами, і кінематично зв'язані з ними фарбові апарати, які, у свою чергу, містять анілоксовий і дукторний вали, фарбове корито та систему валів, за допомогою яких аркуш картону чи заготівку ящика/короба проводять через секції машини для нанесення на її поверхню фарбового зображення, яка відрізняється тим, що на цапфах формних циліндрів першої друкарської секції змонтовано систему кутового розвороту формного циліндра, а на цапфах формних циліндрів другої друкарської секції змонтовано систему колового (на 360°) повертання зазначеного формного циліндра. Ю (13) 43669 (11) UA Недоліками відомої флексографічної листової друкарської машини, яку обрано за прототип, є те, що конструкція машини не забезпечує оперативного розміщення друкарських форм на формному циліндрі, що потребує багато часу на виконання підготовчих процесів до друкування . В основу винаходу покладено задачу шляхом усунення недоліків флексографічної листової друкарської машини забезпечити покращання її технологічних характеристик. Суть винаходу у флексографічній листовій друкарській машині, що містить раму з розміщеними на ній першою та другою друкарськими секціями, і станини, на яких змонтовано друкарські та формні циліндри з цапфами, і кінематично зв'язані з ними фарбові апарати, які, у свою чергу, містять анілоксовий і дукторний вали, фарбове корито та систему валів, за допомогою яких аркуш картону чи заготівку ящика/короба проводять через секції машини для нанесення на її поверхню фарбового зображення, досягається тим, що на цапфах формних циліндрів першої друкарської секції змонтовано систему кутового розвороту формного циліндра, а на цапфах формних циліндрів другої друкарської секції змонтовано систему колового (на 360о) повертання зазначеного формного циліндра. Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що флексографічна листова друкарська машина відрізняється тим, що на цапфах формних циліндрів першої друкарської секції змонтовано (19) Винахід відноситься до галузі поліграфії, зокрема, до флексографічних листових др укарських машин. Відома флексографічна друкарська машина, яка містить станину, друкарський апарат, фарбовий апарат, систему проведення матеріалу, накладний та приймальний столи [1]. Недоліками відомої флексографічної друкарської машини є те, що конструктивне виконання машини потребує багато часу на її налагодження. Технологічний процес підготовки формного циліндра до друкування має значну кількість додаткових операцій стосовно визначення координат і нанесення на поверхню формного циліндра міток для наклеювання друкарських форм, причому навіть незначна неточність визначення координат для розміщення друкарських форм на формному циліндрі вимагає багато часу для повторного їх переклеювання. Найбільш близьким технічним рішенням, яке обране за прототип, є флексографічна листова др укарська машина, яка містить раму з розміщеними на ній двома друкарськими секціями, на станинах яких змонтовано друкарські та формні циліндри, кінематично зв'язані з ними фарбові апарати, які, у свою чергу, містять анілоксовий і дукторний вали, фарбове корито та систему валів, за допомогою яких аркуш картон у чи заготі вку я щика/короба проводять через секції машини для нанесення на їх поверхню фарбово го зображення [2]. А ____________________ 43669 систему кутового розвороту формного циліндра, а на цапфах формних циліндрів другої друкарської секції змонтовано систему колового (на 360о) повертання зазначеного формного циліндра. Таким чином, флексографічна листова друкарська машина, що заявляється. відповідає критерію винаходу "новизна". Суть винаходу пояснюється ілюстраціями, де на фіг. 1 подано загальну схему флексографічної листової др укарської машини, на фіг. 2 подано схему фарбового апарата, на фіг. 3-4 подано схему системи кутового розвороту формного циліндра першої друкарської секції, відповідно, на вигляді збоку та спереду, на фіг. 5-6 подано схему системи колового (на 360о) повертання формного циліндра другої друкарської секції, відповідно, на вигляді збоку та спереду. Флексографічна листова друкарська машина як варіант конструктивного виконання містить раму 1, на якій розміщено дві станини, відповідно, першої та другої друкарських секцій. На станинах розміщено систему друкарського циліндра 2, систему формного циліндра 3 з фарбовим апаратом 4, і систему проведення матеріалу через зазначені друкарські секції. Система друкування у зазначеній флексографічній листовій друкарській машині виконана секційного типу, при якій секції друкування виконано розташованими горизонтально одна за одною. Як варіант конструкції, що застосовується у флексографічній листовій друкарській машині, яка заявляється, зазначена друкарська секція містить друкарський циліндр 2, формний циліндр 3 та фарбовий апарат 4, який виконано кінематичне зв'язаним із зазначеним формним циліндром 3 (див. фіг. 1 і 2). Фарбовий апарат 4, у свою чергу, конструктивно містить анілоксовий 5 і дукторний 6 вали та фарбове корито 7. При цьому дукторний вал 6 є конструктивно частково зануреним у зазначене фарбове корито 7. Формні циліндри 3 першої друкарської секції (див. фіг. 3) містять систему кутового розвороту зазначеного формного циліндра 3, яка забезпечує розворот формного циліндра 3 так, що в зоні друкарського контакту зображення наноситься на необхідній віддалі від краю аркуша матеріалу, або ребра складеного короба/ящика. Зазначена система кутового розвороту формного циліндра 3 містить кулак 8, який виконано на шийці зубчастого колеса 9, шестерню 10, фіксатори 11 та кутову таблицю 12 покажчика 13. Формні циліндри 3 другої друкарської секції (див. фіг. 4) містять систему колового (на 360о) повертання зазначеного формного циліндра 3, яка забезпечує повертання формного циліндра 3 так, що при нанесенні зображення на матеріал друга фарба наноситься біля першої на віддалі, яка передбачена оригіналом, або суміщається з першою. Зазначена система колового (на 360о) повертання формного циліндра 3 містить диск 14, який виконано жорстко з'єднаним з зубчастим колесом 15 фіксаторів диска 16, фіксатор 17 приводного колеса формного циліндра 3, та покажчик 18 колового (на 360о) повертання формного циліндра 3. Система проведення матеріалу чи заготівки короба/ящика (див. фіг. 1) виконана такою, що містить зв'язані кінематичне ланцюговою переда чею ведучі валки 19 та притискувальні ролики 20. Притискувальні ролики 20 встановлено на осі, яка через черв'ячну передачу надає притискувальним роликам 20 зусилля, яке необхідне при проведенні матеріалу Привод флексографічної листової друкарської машини здійснюється від електродвигуна 21 (за допомогою гнучкої клинопасової передачі) і від блока зубчастих коліс 22 (за допомогою ланцюгової передачі 23). Формні циліндри 3 конструктивно виконано такими, що містять цапфи 24. На зазначених цапфа х 24 формних циліндрів 3 першої друкарської секції змонтовано систему куто вого розвороту формного циліндра 3, а на цапфах 24 формних циліндрів 3 другої др укарської секції змонтовано систему колового (на 360°) повертання зазначеного формного циліндра 3. Флексографічна листова друкарська машина працює таким чином. Перед початком друку на формні циліндри 3 наклеюються друкарські форми. Для наклеювання друкарських форм на поверхні формного циліндра 3 визначаються координати розташування форм за шириною та за колом. Координату ширини визначає положення бокового упору (на фіг. 1-4 боковий упор не показано). Кулак 8 на формному циліндрі 3 першої друкарської секції розвертається за колом на кут (за відношенням до точки зони контакту друку), на якому довжина дуги на формному циліндрі 3 дорівнює віддалі розташування першої фарби від краю аркуша або від ребра готового короба/ящика. На формному циліндрі 3 другої друкарської секції друкарська форма наклеюється за колом від будь-якої горизонтальної лінії (координатної лінії на ньому). Для друку формний циліндр 3 розвертається за колом на кут, при якому довжина дуги за колом (від точки контакту в зоні друку до початку форми) буде дорівнювати віддалі між зонами друкарського контакту обох секцій плюс віддаль щодо розташування форми від краю аркуша до зображення згідно з оригіналом. У залежності від товщини матеріалу, який задруковується, за допомогою черв'ячної пари між ведучими валками 19 і натискними роликами 20 встановлюється необхідний для проведення матеріалу зазор. Відповідний зазор, необхідний для здійснення друку, встановлюється між друкарським циліндром 2 і формним циліндром 3. У фарбове корито 7 кожної з друкарських секцій заливається фарба (позиція 25). Дукторний вал 6 занурюється у зазначену фарбу 25 лише частково (див. фіг. 2). Після закінчення зазначених те хнологічних операцій щодо підготовки друкарської, машини до роботи, вмикається напруга. З пульта керування (позиція 26) вмикається електродвигун 21, який через гнучку клинопасову передачу та ланцюгову передачу 23 (і блоки зубчастих коліс 22) здійснює привод відповідних елементів друкарської машини. Починається процес друкування. При цьому формні циліндри 3 через еластичні друкарські форми контактують з матеріалом, який є притисненим до зовнішньої поверхні друкарського циліндра 2. Накочування фарби на друкарську форму регулюється зміною тиску анілоксового вала 5 на зазначену форму. 2 43669 Після друку задрукований матеріал відводиться на приймальний стіл (позиція 27, фіг. 1). Підвищення ефективності застосування флексографічної листової друкарської машини, що заявляється, у порівнянні з прототипом, досягається за рахунок того, що застосування на формних циліндрах першої та другої секцій систем кутового і колового (на 360о) повертання формного циліндра значно зменшує час налагодження машини до друку, покращує якість друкованого відбитка, зменшує те хнологічні відходи задрукова них матеріалів, покращує умови обслуговування друкарської машини і підвищує надійність її роботи. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Машина для флексографічного друку МФП-2-1250, проспект фірми "Восток", Україна, м. Харків - аналог. 2. Машина флексографской печати, марки ПФЛГК-2000А, проспект фірми «Флексопак», Росія, Москва - прототип. Фіг. 1 Фіг. 2 3 43669 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFlexographic sheet printing press
Автори англійськоюBilas Mykhailo Ivanovych, Balaban Orest Tymofiiovych, Voitovych Anatolii Mykhailovych, Nykyforuk Bohdan Vasyliovych
Назва патенту російськоюФлексографская листовая печатная машина
Автори російськоюБилас Михаил Иванович, Балабан Орест Тимофеевич, Войтович Анатолий Михайлович, Никифорук Богдан Васильевич
МПК / Мітки
МПК: B41F 13/08, B41F 31/00
Мітки: машина, флексографічна, друкарська, листова
