Металографська друкарська форма для суцільного задруковування поверхні взаємозалежних ділянок друкованого зображення, спосіб її виготовлення, спосіб металографського друку та носій інформації

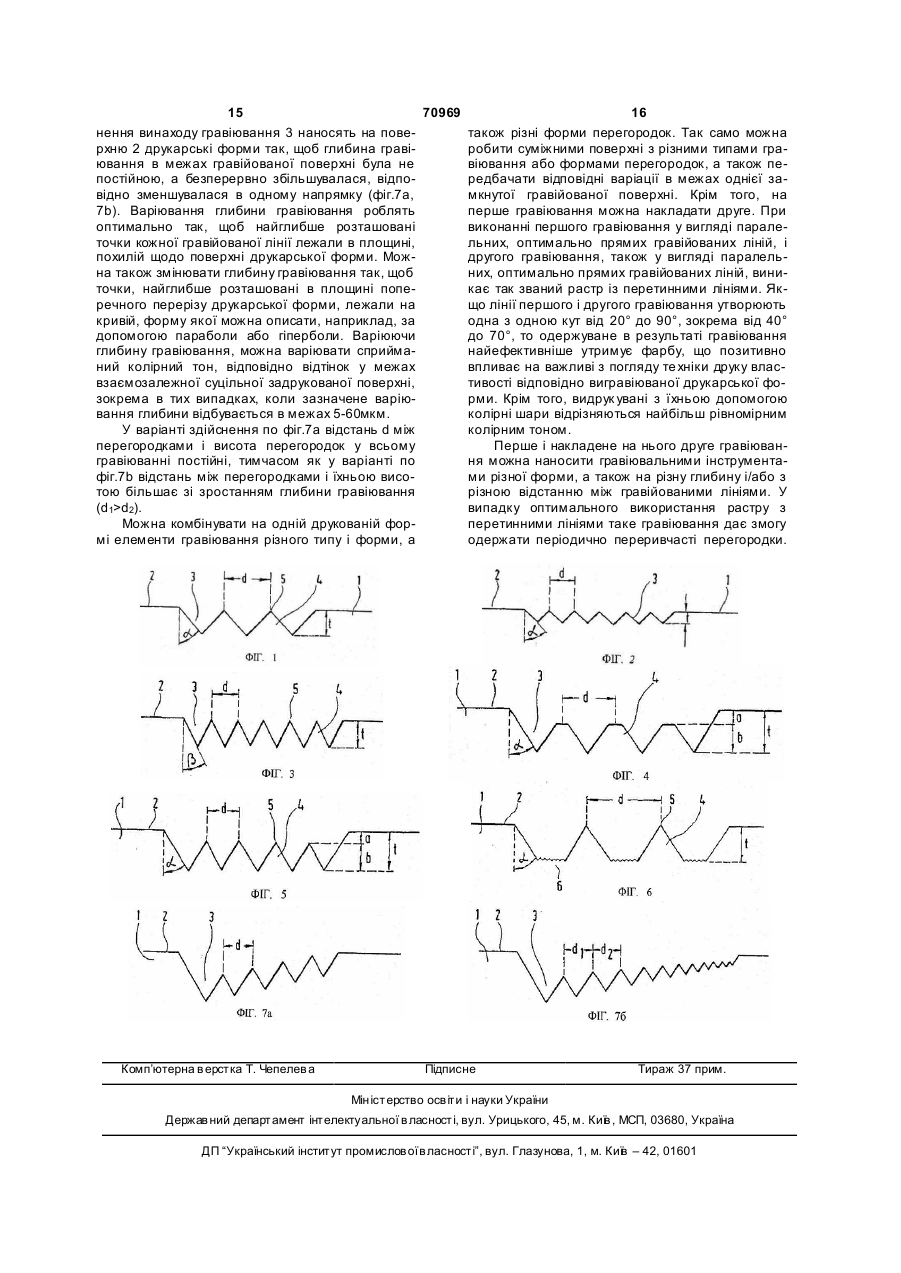

1. Металографська друкарська форма (1) для суцільного задруковування поверхні взаємозалежних ділянок друкованого зображення, у якої друковане зображення нанесене у вигляді гравіювання (3) на поверхню (2) цієї друкарської форми, яка відрізняється тим, що на її гравійованих, заповнюваних фарбою ділянках передбачені перегородки (4), які розділяють ці гравійовані ділянки на дрібніші ділянки, при цьому зазначені перегородки (4) виконані так, щоб не мати на рівні поверхні друкарської форми ніяких поверхонь/плашок. 2. Друкарська форма за п.1, яка відрізняється тим, що гравійованими ділянками є гравійовані лінії і/або гравійовані елементи, що мають велику поверхню. 3. Друкарська форма за п.2, яка відрізняється тим, що гравійовані лінії ширші від 0,5мм, оптимально ширші від 1,0 мм. 4. Друкарська форма за будь-яким із пп.1-3, яка відрізняє ться тим, що гравійованими ділянками є гравійовані лінії, і перегородки (4) проходять поперечно до гравійованої лінії, у результаті чого утворюються розташовані в ряд дрібніші ділянки, і перегородки (4) проходять упоперек або по діагоналі до напрямку стирання надлишку фарби. 5. Друкарська форма за будь-яким із пп.1-3, яка відрізняє ться тим, що гравійованими ділянками є гравійовані лінії, і перегородки (4) проходять паралельно до гравійованої лінії і впоперек або по діагоналі до напрямку стирання надлишку фарби. 6. Друкарська форма за п.1, яка відрізняється тим, що перегородки (4) розташовані на гравійо 2 (19) 1 3 70969 4 17. Друкарська форма за п.15 чи 16, яка відрізням, що включає принаймні одну ділянку з колірняється тим, що співвідношення (b:t) висоти (b) ним шаром площею більш ніж один квадратний перегородок і глибини (t) гравіювання знаходитьміліметр, причому цей принаймні один колірний ся у межах від 0,5 до 1. шар покриває всю площу поверхні зазначеної 18. Друкарська форма за будь-яким із пп.1-17, ділянки друкованого зображення, який відрізняяка відрізняється тим, що глибина (t) гравіюванється тим, що розміри сторін цієї поверхні, такі як ня становить 5-150мкм. довжина і ширина, більші від 0,5мм, і колірний 19. Друкарська форма за п.18, яка відрізняється шар по одному напрямку має принаймні одну тим, що глибина (t) гравіювання становить 10-60 насічку, у місці розташування якої колірний шар мкм. має мінімальну товщин у. 20. Друкарська форма за будь-яким із пп.1-19, 33. Носій інформації за п.32, який відрізняється яка відрізняється тим, що перегородки (4) матим, що розміри сторін цієї поверхні, такі як довжина і ширина, більші ніж 1мм. ють бічні поверхні з кутами (a) нахилу в межах 34. Носій інформації за п.32 чи 33, який відрізня15°-60° щодо перпендикуляра, відновленого до ється тим, що в зазначеному принаймні одному поверхні (2) друкарської форми. колірному шарі є певний рельєф поверхні, при21. Друкарська форма за п.20, яка відрізняється чому цей рельєф має дрібну структур у з регуляртим, що перегородки (4) мають бічні поверхні з но повторюваними структурними елементами. кутами (a) нахилу в межах 30°-50°. 35. Носій інформації за п.34, який відрізняється 22. Друкарська форма за будь-яким із пп.1-21, тим, що структурні елементи повторюються з яка відрізняється тим, що перегородки (4) за інтервалом менш ніж 0,5мм. рахунок паралельного розташування утворюють 36. Носій інформації за п.34 чи 35, який відрізнялінійну дрібну стр уктуру. ється тим, що дрібна структура утворює растр 23. Друкарська форма за п.22, яка відрізняється або правильний малюнок. тим, що зазначена друкарська форма (1) з метою 37. Носій інформації за п.36, який відрізняється використання її разом із притискним циліндром тим, що растром є лінійний растр або растр із пристосована так, щоб лінійна дрібна структура в перетинними лініями. основному була розташована паралельно до осі 38. Носій інформації за п.36 чи 37, який відрізняобертання притискного циліндра. ється тим, що дрібна структура утворює растр із 24. Друкарська форма за будь-яким із пп.1-23, шириною ліній, меншою від 150мкм. яка відрізняє ться тим, що як довжина, так і ши39. Носій інформації за будь-яким із пп.34-38, рина гравійованої ділянки становлять більш ніж 1 який відрізняється тим, що є принаймні одна мм. перша ділянка друкованого зображення з пер25. Друкарська форма за будь-яким із пп.1-24, шою дрібною структурою і друга ділянка зобраяка відрізняється тим, що передбачені принайження з другою, відмінною від першої дрібною мні одна перша гравійована ділянка і друга гравіструктурою. йована ділянка, які відрізняються одна від одної 40. Носій інформації за п.39, який відрізняється різним виконанням перегородок (4) і/або розтатим, що перші і другі ділянки друкованого зобрашуванням цих перегородок. ження являють собою один чи кілька шрифтови х 26. Друкарська форма за п.25, яка відрізняється знаків або зображення. тим, що перегородки (4) першої гравійованої ді41. Носій інформації за п.39 чи 40, який відрізнялянки орієнтовані інакше, ніж перегородки (4) ється тим, що дрібна структура першої ділянки другої гравійованої ділянки. друкованого зображення орієнтована інакше, ніж 27. Друкарська форма за п.26, яка відрізняється дрібна структура другої ділянки друкованого зотим, що перегородки (4) першої гравійованої дібраження. лянки розташовані під прямим кутом до перего42. Носій інформації за будь-яким із пп.39-41, родок (4) другої гравійованої ділянки. який відрізняється тим, що дрібні структури 28. Друкарська форма за будь-яким із пп.25-27, першої і другої ділянок друкованого зображення яка відрізняється тим, що перша гравійована відрізняються різною шириною ліній. ділянка має іншу глибину (t) гравіювання, ніж дру43. Носій інформації за будь-яким із пп.39-42, га гравійована ділянка. який відрізняється тим, що перша і друга ділян29. Друкарська форма за будь-яким із пп.25-28, ки друкованого зображення відрізняються різною яка відрізняється тим, що верхні краї (5) перетовщиною колірного шару. городок першої гравійованої ділянки віддалені 44. Спосіб виготовлення металографської друодин від одного на більшу відстань (d), ніж верхні карської форми (1) для суцільного задруковуванкраї (5) перегородок другої гравійованої ділянки. ня способом металографського друку поверхні 30. Друкарська форма за будь-яким із пп.25-29, великої площі, що включає стадії підготовки друяка відрізняється тим, що верхні краї (5) перекарської формної пластини з відповідною друкогородок другої гравійованої ділянки віддалені від ваній формі поверхнею (2), і гравіювання на поповерхні (2) друкарської форми на більшу відверхні (2) друкарської формної пластини стань (а), ніж верхні краї (5) перегородок першої гравіювальним інструментом принаймні однієї гравійованої ділянки. ділянки, відповідній великій задруковуваній площі 31. Друкарська форма за будь-яким із пп.25-30, поверхні, так, щоб залишалися перегородки (4), яка відрізняється тим, що перша і друга гравіщо виступають у цій гравійованій ділянці і ділять йовані ділянки межують одна з одною. цю гравійовану ділянку на дрібніші ділянки, і за32. Носій інформації з одержуваним способом значені перегородки (4) було виконано в резульметалографського друку друкованим зображен 5 70969 6 таті гравіювання так, щоб не мати на рівні поверно нижче від нього залишалася перегородка (4) хні (2) друкарської форми ніяких поверзагостреної форми. хонь/плашок. 58. Спосіб за будь-яким із пп.44-57, який відріз45. Спосіб за п.44, який відрізняється тим, що няється тим, що на гравійованій ділянці до чи гравійовані ділянки гравіюють у вигляді гравійопісля виконання перегородок (4) знімають 2-5мкм ваних ліній і/або гравійованих елементів, які маматеріалу поверхні друкарської форми. ють велику поверхню. 59. Спосіб за будь-яким із пп.44-58, який відріз46. Спосіб за п.45, який відрізняється тим, що няється тим, що максимальна відстань (d), яка гравійовані лінії ширші від 0,5мм, оптимально відокремлює одну від одної перегородки (4), сташирші від 1,0мм. новить менш ніж 500мкм. 47. Спосіб за будь-яким із пп.44-46, який відріз60. Спосіб за п.59, який відрізняється тим, що няється тим, що гравійовані ділянки гравіюють у максимальна відстань (d), яка відокремлює одну вигляді гравійованих ліній, і перегородки (4) вивід одної перегородки (4), становить 20-150мкм. конують упоперек гравійованої лінії, у результаті 61. Спосіб за будь-яким із пп.44-60, який відрізчого утворюються розташовані в ряд дрібніші няється тим, що всередині одного гравіювання ділянки, і перегородки проходять упоперек або по передбачені перегородки (4) різної висоти. діагоналі до напрямку стирання надлишку фарби. 62. Спосіб за будь-яким із пп.44-60, який відріз48. Спосіб за будь-яким із пп.44-46, який відрізняється тим, що глибина гравіювання вигравіюняється тим, що гравійовані ділянки гравіюють у ваної на поверхні (2) друкарської форми гравійовигляді гравійованих ліній, і перегородки виконуваної ділянки становить у межах 5-150мкм. ють паралельно до гравійованої лінії і впоперек 63. Спосіб за п.62, який відрізняється тим, що або по діагоналі до напрямку стирання надлишку глибина гравіювання знаходиться у межах 10фарби. 60мкм. 49. Спосіб за п.44, який відрізняється тим, що 64. Спосіб за будь-яким із пп.49-63, який відрізперегородки (4) утворюють рівномірну, відповідно няється тим, що перегородки (4) за рахунок паоднорідну дрібну структур у у формі растра або ралельного розташування утворюють лінійну правильного малюнка. дрібну структур у. 50. Спосіб за п.49, який відрізняється тим, що 65. Спосіб за будь-яким із пп.49-64, який відрізрастром є лінійний растр, точковий растр або няється тим, що принаймні на одній першій грарастр із перетинними лініями. війованій ділянці гравіюють першу дрібну струк51. Спосіб за п.50, який відрізняється тим, що туру і на принаймні одній другій гравійованій растр із перетинними лініями утворено першим ділянці гравіюють другу, відмінну від першої дрігравіюванням з паралельними, оптимально прябну стр уктуру. мими гравійованими лініями і накладеним на це 66. Спосіб за п.65, який відрізняється тим, що перше гравіювання другим гравіюванням з параперегородки (4) першої гравійованої ділянки вилельними, оптимально прямими гравійованими конують з іншою орієнтацією, ніж перегородки (4) лініями. другої гравійованої ділянки. 52. Спосіб за п.51, який відрізняється тим, що 67. Спосіб за п.66, який відрізняється тим, що лінії першого і другого гравіювання утворюють перегородки (4) першої гравійованої ділянки розміж собою кут від 20° до 90°, оптимально від 40° ташовують під прямим кутом до перегородок (4) до 70°. другої гравійованої ділянки. 53. Спосіб за будь-яким із пп.44-50, який відріз68. Спосіб за будь-яким із пп.65-67, який відрізняється тим, що виконують перегородки (4), які няється тим, що першу гравійовану ділянку гравіюють з іншою глибиною (t) гравіювання, тобто мають бічні поверхні з кутами (a) нахилу в межах заглиблення гравіювального інструмента, ніж 15°-60° щодо перпендикуляра, відновленого до другу гравійовану ділянку. поверхні (2) друкарської форми. 69. Спосіб за будь-яким із пп.65-68, який відріз54. Спосіб за п.53, який відрізняється тим, що виконують перегородки (4), які мають бічні поверняється тим, що перегородки (4) першої гравійованої ділянки розташовують на більшій максимахні з кутами (a) нахилу в межах 30°-50°. льній відстані (d) одна від одної, ніж перегородки 55. Спосіб за п.53 чи 54, який відрізняється тим, другої гравійованої ділянки. що для гравіювання використовують гравіюваль70. Спосіб за будь-яким із пп.65-69, який відрізний інструмент із відповідним утвореним його няється тим, що верхні краї (5) перегородок (4) гранями кутом (a) нахилу. другої гравійованої ділянки віддалені від поверхні 56. Спосіб за п.55, який відрізняється тим, що (2) друкарської форми на більшу відстань (а), ніж для гравіювання використовують обертовий штиверхні краї (5) перегородок першої гравійованої хель загостреної форми. ділянки. 57. Спосіб за будь-яким із пп.44-56, який відріз71. Спосіб металографського друку для суцільноняється тим, що на поверхню (2) др укарської го задруковування всієї поверхні взаємозалежних форми наносять перше гравіювання, і тим, що ділянок друкованого зображення з використандруге гравіювання наносять на поверхню (2) друням друкарської форми (1) за будь-яким із пп.1карської форми суміжно з першим гравіюванням 31. так, щоб між першим і другим гравіюваннями на рівні поверхні (2) друкарської форми або незнач 7 Даний винахід стосується друкарської форми для суцільного задруковування поверхонь великої площі способом металографського друку, способу виготовлення цієї друкарської форми, а також носія інформації з друкованим зображенням великої площі, одержуваним способом металографського друку. При використанні металографського друку розташовані на певній площі зображення одержують, як відомо, за допомогою розташованих близько одна до одної гравійованих ліній, причому окремі гравійовані лінії мають, як правило, ширину в частки міліметра, і відповідно відокремлені одна від одної не гравійованими перегородками. Для друкування гравійовані лінії друкарської форми заповнюють фарбою. Надлишок фарби видаляють із друкарської форми стиральним валиком або ракелем так, щоб гравійовані лінії були до країв заповнені фарбою. Одночасно при цій робочій операції очищають розташовані між гравійованими лініями перегородки. І, нарешті, під час друку притискний циліндр, що має пружну поверхню, з великим тиском, відповідно натиском притискає задруковуваного носія інформації, як правило, папір, до друкарської форми. При цьому носій інформації вдавлюється в заповнені фарбою гравійовані лінії друкарської форми, стикаючись у результаті з друкарською фарбою. При відділенні носія інформації від друкарської форми він витягає друкарську фарбу із заглибин гравійованих ліній. Отриманий у результаті відбиток, відповідно друковане зображення має надруковані лінії, товщина колірного шару яких варіюється залежно від глибини гравіювання. Якщо в металографському друкові використовують напівпрозорі друкарські фарби, то при задруковуванні білого носія інформації фарбою з невеликою товщиною шару одержують світлі колірні тони, а при задруковуванні його товстими шарами фарби одержують більш темні колірні тони. У порівнянні з іншими поширеними способами друку металографський друк дає змогу одержувати друковані зображення з дуже великою товщиною колірного шару. Одержувані з його допомогою друковані зображення при використанні гравіювання відповідної глибини навіть відчутні на дотик. З іншого боку, використання відповідного тонкого гравіювання дає змогу друкувати надзвичайно тонкі, ідеально чіткі лінії. Незважаючи на можливість одержувати за допомогою металографського друку дуже високоякісні, розкладені на лінійні структури друковані зображення, недолік її полягає в неможливості одержання суцільних задрукованих поверхонь більшої площі, тобто ліній завширшки приблизно в один міліметр і більше. Причина цього криється в тому, що при стиранні надлишку фарби із закатаною фарбою друкарської форми на ділянці гравіювання з більшою площею поверхні відбувається видалення не тільки надлишку фарби, але й фарби з гравіювання. У результаті поверх 70969 8 ня фарби на цих гравійованих ділянках опускається нижче від рівня поверхні друкарської форми. Оскільки в цьому випадку вдавлюваний у гравійовані ділянки друкарської форми папір не в усі х місцях досягає поверхні фарби, то у відбитку, відповідно в друкованому зображенні виникають пропуски, що роблять цей відбиток непридатним. Виходячи з вищевикладеного, в основу даного винаходу було покладено завдання виробити заходи, що дають змогу, використовуючи металографський спосіб Друку, робити суцільне задруковування ділянок друкованого зображення великої площі так, щоб у спостерігача виникало враження однорідно пофарбованої поверхні. Зазначене завдання вирішується відповідно до винаходу згідно з відрізняльними ознаками незалежних пунктів формули винаходу. Кращі варіанти виконання винаходу наведено в залежних пунктах формули. В основу винаходу було покладено той установлений факт, що при стиранні надлишку фарби з друкарського циліндра, відповідно з друкарської форми можна запобігти небажаному витиранню, тобто видаленню друкарської фарби з нанесеного гравіювання, передбачивши в цьому гравіюванні так звані перегородки, які запобігають або по змозі зводять до мінімуму дію стирального валика на друкарську фарбу, що заповнює гравіювання друкарської форми. Існує припущення, що утворювана надлишком фарби хвиля, яку жене перед собою по поверхні друкарської форми стиральний валик, що знімає цей надлишок, під дією гідродинамічних сил витягає з гравіювання і частину наявної в ньому фарби. Очевидно, що перегородки запобігають переміщенню всього об'єму наявної в гравіюванні друкарської фарби, не даючи створюваній стиральним валиком хвилі фарби захоплювати його разом із собою. У результаті перегородки розбивають гравіювання більшої площі на суміжні "камери" чи канали, що дають змогу забирати друкарську фарбу перпендикулярно до поверхні друкарської форми в процесі друку, але не дають робити цього паралельно до поверхні друкарської форми під час стирання надлишку фарби. Перегородки бажано розташовувати впоперек напрямку обертання притискного циліндра. Очевидно, що при такому розташуванні вони дають змогу відтинати виниклу в процесі зняття надлишку хвилю фарби, гідродинамічно відокремлюючи наявну в гравіюванні друкарську фарбу від процесу стирання її надлишку, що відбувається на поверхні друкарської форми. У тих випадках, коли неможливо розташувати перегородки впоперек напрямку стирання, ці перегородки забезпечують принаймні поділ гравіювань більшої площі на дрібніші ділянки і дають їм щодо стирання фарби функціональні можливості, аналогічні до тих, що існ ують у гравіювань із дрібною (високолініатурною) структурою. Оптимізований варіант здійснення основної ідеї винаходу передбачає обладнання гравійованих ділянок перегородками, розташованими оптимально впоперек напрямку стирання надлишку 9 70969 10 фарби. Для гравійованих ліній, що проходять по зультатів зниження висоти перегородок до певнонапрямку стирання, цей варіант означає розбиття го рівня нижче від рівня поверхні друкарської зазначених гравійованих ліній на розташовані в форми може становити до 50% глибини гравіюряд дрібніші ділянки. Гравіювання, що проходить вання. упоперек або по діагоналі до напрямку стирання Було встановлено також, що перегородки, надлишку фарби, розбивають на дрібніші ділянки іменована нижче також амплітудою висота яких принаймні у поздовжньому напрямку гравійованої становить більш ніж 50% глибини гравіювання, лінії, при цьому бажано, щоб перегородки прохоприводять до появи "насічок" у поверхні колірного дили паралельно до бічних поверхонь гравіюваншару на одержуваній з їх участю задрукованій ня. поверхні. У результаті, хоч одержувана з допомоУ тих випадках, коли гравіювання містить не гою такого гравіювання великої площі задруковатільки дуже широкі гравійовані лінії, але і гравійона поверхня повністю покрита фарбою, ця повервані елементи великої площі, що мають у напряхня має певний, даний перегородками рельєф. мках χ та у приблизно однакову протяжність, пеПри цьому зазначений рельєф поверхні найбільш регородки можна виконувати й у формі растру, виражений у тому випадку, коли амплітуду перетобто передбачити перетинні перегородки, що городки вибрано в межах 75-100% глибини грапроходять, наприклад, уздовж і впоперек напрямвіювання. При менших амплітудах, наприклад, у ку стирання. Можна також передбачити перегомежах, приблизно, 60% цей рельєф поверхні родки, виконані у формі концентричних кіл, стільдедалі слабшає і, нарешті, остаточно зникає при никової структури або подібні. Перевага такого амплітуді приблизно 50%. При значеннях нижче виконання перегородок полягає не тільки в гаравід 50%, особливо при глибшому гравіюванні збінтованому виконанні цими перегородками їхньої льшується ймовірність появи дефектів друку у функції в будь-якому випадку, незалежно від навигляді просвітів або пропусків, що роблять відпрямку стирання, але й у забезпеченні більш вибиток непридатним. сокої механічної міцності цих перегородок. І, нарешті, експерименти показали, що відпоПропонована у винаході наявність перегоровідно до винаходу можна прекрасно використодок у гравіюванні металографської друкарської вувати гравіювання завглибшки від 5 до приблизформи виявляється найоптимальнішою вже поно 150мкм. Було встановлено, що оптимальна чинаючи з гравійованих ліній завширшки більш як глибина гравіювання для одержання найбільш 0,5мм. При ширині гравійованих ліній в 1мм і біпоширених друкованих зображень становить у льше без цих перегородок практично не можна межах 10-60мкм. При використанні звичайних обійтися. металографських фарб вона дає змогу одержуВисоту ци х перегородок можна, як показують вати колірні шари, що мають вигляд скоріше проексперименти, варіювати у відносно широких світчасти х, напівпрозоримх, і вже незначні зміни межах. Якщо перегородки закінчуються на рівні глибини гравіювання викликають чітко помітні на поверхні друкарської форми, то потрібно стежити око зміни колірного тону. Гравіювання завглибшза тим, щоб перегородка мала в поперечному ки в межах приблизно 60-100мкм найбільш приперерізі клиноподібну загострену форму. Таке датні для друку колірних шарів, що створюють технічне рішення забезпечує, з одного боку, опвраження насиченої, покривальної фарби. Точні тимальне розбиття гравіювання на відділені один значення глибини, природно, варіюються залежвід одного канали або камери, а з другого боку, но від того, ідеться про світлу чи про темну фарперегородки, що мають гострі краї, не спричинябу. ють появи розривів у задрукованій поверхні. Гравіювання завглибшки 100мкм і глибше Якщо опустити вер хні краї перегородок нижче найбільш придатні для одержання структур колівід рівня поверхні друкарської форми, то форма рного шару з добре помітним на дотик рельєфом. поперечного перерізу перегородок може майже Чим дрібніша утворювана рельєфом задрудовільно відхилятися від клиноподібної форми, кованої поверхні тонка (високолініатурна) структобто бути трапецієподібною, заокругленою або тура, тим менше вона помітна при розгляді без ж мати іншу форму. Оскільки верхній край передопоміжних засобів (лупи). Це стосується пригородок у цьому випадку завжди розташований наймні тонких, відповідно дрібних структур, оденижче від рівня поверхні друкарської форми і, ржуваних за допомогою перегородок, розташоваотже, постійно покритий фарбою, то такий варіних з інтервалом приблизно 20-150мкм і які ант гарантує також у будь-якому випадку одермають клиноподібну форму. Перегородки з інтержання суцільної задрукованої поверхні. валом від 150 до приблизно 400мкм уже помітні Було встановлено, що застосування перегоголим оком, але жодною мірою не порушують родок, верхній край яких закінчується точно на загального враження суцільної, задрукованої фарівні поверхні друкарської форми, призводить до рбою поверхні. При використанні замість клинопорівняно швидкого зношування поверхні стиподібних перегородок трапецієподібного поперального валика. Розташування верхнього краю речного профілю наявні в рельєфі поверхні перегородок принаймні на 2-5 мікронів нижче насічки ширшають, тобто займають більшу плоусуває цю проблему. Через це таке мінімальне щу. Такі структури уможливлюють вплив на офозменшення їхньої висоти в будь-якому випадку рмлення задруковуваної поверхні, наприклад, доцільне. використовуючи утворюваний перегородками Крім того, експерименти показали, що верхні растр як видний елемент оформлення. При краї перегородок можна розташовувати і на знавключенні в гравіювання перегородок не на зрачно нижчому рівні. Відповідно до отриманих резок растру, а у вигляді шри фтови х знаків, графіч 11 70969 12 них символів і т.ін., ці шрифтові знаки або графіДрібну (високолініатурну) структур у максимачні символи теж помітні на задрукованій поверхні. льно задрукованої поверхні можна виконати як у Зі збільшенням відстані між перегородками вигляді растру, так і у вигляді шрифтови х знаків до значень, істотно вищих від 500мкм, виникає або графічних символів. Навіть при виборі найгдедалі більше названих на початку опису дефекрубшої дрібної структури (з відстанню між перетів друк у у вигляді просвітів, пропусків, плям тогородками близько 500мкм) її неможливо підрощо. бити жодним відомим способом друку, що значно Якщо врахувати, що виготовлення металозбільшує ступінь захисту від підробок відповідно графських друкарських форм уже належить до видрукуваного носія інформації. Таким чином, найбільш трудомістких способів виготовлення наявність цієї дрібної структури свідчить не тільки друкарських форм, то легко також зрозуміти і те, про використання вже самого по собі високоякісщо додаткове введення перегородок у гравіюного способу металографського друку, але і про ванні створює дуже значні додаткові проблеми. застосування описаного в WO 97/48555 гравіюСказане тим більше слушне з урахуванням того, вального пристрою, не доступного через свою що для пропонованої у винаході функції потрібні високу вартість жодному підробникові. не тільки відповідна форма, амплітуда і розташуІнші переваги винаходу зазначено в наведевання цих перегородок, але й мікронна точність ному нижче описі варіантів його здійснення з поїхнього виготовлення. Вручн у або за допомогою силанням на додані креслення, на яких показано: травлення такі друкарські форми виготовити нена фіг.1-7 - відповідні фрагменти друкарської можливо. Тому пропонована у винаході друковаформи з гравіюванням, у поперечному перерізі. на продукція і друкарські форми забезпечують На фіг.1 показано фрагмент друкарської фовисокий ступінь захисту від підробки і копіювання. рми 1, поверхня 2 якої має гравіювання 3 заданої Разом з тим виготовлення таких друкарських глибини t, заповнювану друкарською фарбою. форм можливе за допомогою гравіювального Подані в поперечному перерізі елементи гравіюпристрою, описаного в заявці WO 97/48555. Завання проходять у вигляді ліній перпендикулярно значений пристрій дає змогу фрезерувати метадо площини паперу і виконані так, щоб між заглилографські друкарські форми, використовуючи бинами, що йдуть паралельно, залишалися перекомп'ютерне керування. Для цього комп'ютер городки 4, верхній край 5 яких розташований на реєструє дані по лініях двомірного штрихового рівні поверхні 2 друкарської форми. Перегородки малюнка і точно задає поверхні кожної окремої 4, з одного боку, запобігають витиранню, тобто лінії. Гравіювальний інструмент, наприклад, обевидаленню друкарської фарби з утворюваних ртовий шти хель або лазерний промінь, спочатку гравіюванням 3 заглибин і, з другого боку, забезгравіює зовнішній контур цих поверхонь для їхпечують стр уктур ування переношуваного на оснього акуратного обрамлення. Потім на оконтунову колірного шару. На ділянці гравіювання відреній ділянці відповідної поверхні тим самим або бувається суцільне задруковування фарбою яким-небудь іншим гравіювальним інструментом поверхні основи. вибирають матеріал, одержуючи в результаті Інтервал, з яким виконують паралельні елеповну лінію, точно вигравіювану відповідно до менти гравіювання 3, відповідає відстані d між штри хового оригіналу. При цьому залежно від верхніми краями 5 перегородок. У поданому на типу і спрямованого переміщення гравіювального фіг.1-3 випадку, де інтервал зсуву гравіювального інструмента дну гравіювання можна надавати інструмента під час гравіювання заглибин З відпевної шорсткості (замість одержання гладкої повідає відстані d між верхніми краями перегороповерхні), а також одержувати пропоновані у видок, ця відстань d оптимально становить у межах наході перегородки будь-якої амплітуди, з різни20-150мкм, при цьому для одержання не розпіми кутами нахилу бічних поверхонь або з точно знаваної без додаткових засобів дрібної структузаданою формою поперечного перерізу. Важливо ри найбільш оптимальна відстань приблизно в при цьому, як уже було сказано на початку опису, 50мкм. що для виконання пропонованої у винаході функОдержувана за рахунок перегородок модуляції мінімальна амплітуда перегородок повинна ція (упорядкована зміна) товщини колірного шару становити приблизно 50% глибини гравіювання. створює в надрукованому колірному шарі дрібну При значеннях, значно нижчих від указаного, неструктур у, що, перевищуючи межу розрізнення зважаючи на те, що друкарська фарба утримулюдського ока, не сприймається голим оком при ється на дні гравіювання набагато краще, ніж на звичайному розгляді і може тому служити захисгладкому дні гравіювання, проте при використанні ною проти підробки ознакою, не відтворюваною гравійованих елементів великої площі неминучі ані електрофотографічно, ані за допомогою інших названі на початку опису дефекти друк у. способів друку. Винахід відкриває зовсім нові можливості граНезважаючи на наявність у надрукованому віювання металографських друкарських форм. колірному шарі дрібної структури, він сприймаПри цьому використання гравіювання великої ється людським оком як однорідне колірне подрукувальної площі дає змогу тепер одержувати криття. також і гравійовані лінії завширшки 1-10мм і біІнтенсивність кольоровідчуття, відповідно льше, і це при товщині колірного шару в 40мкм і сприйманий колірний тон або відтінок залежать більше. Так само можна, використовуючи метавід середньої товщини колірного шару і можуть лографський друк, без яких-небудь проблем одезадаватися при заданому куті α на хилу бічних ржувати суцільні задруковані геометричні поверповерхонь гравіювання за рахунок її глибини t хні розміром у кілька квадратних сантиметрів. На фіг.2 у поперечному перерізі показано 13 70969 14 друкарську форму, яка дає змогу друкувати в гравіювання заглибин, які утворюють дрібну струсередньому тонший колірний шар, що створює ктуру. Як альтернативу можна також спочатку світліший колірний тон. Гравійовані поверхні повибрати всю гравійовану ділянку на глибину а, а казаних на фіг.1 і 2 друкарських форм мають одпотім гравіювати заглибини, що утворюють дрібнакові розміри, і елементи гравіювання 3 мають ну стр уктур у. У результаті звернені назовні кінці той самий кут α нахилу бічних поверхонь. З ураперегородок виявляються нижчими від рівня похуванням меншої глибини t гравіювання на фіг.2 верхні 2 друкарські форми на значення а. Уся відстань d між гравійованими лініями вибрано інша висота перегородок, іменована нижче ампменшу. При друкові взаємозалежних суцільних літудою Ь, являє собою різницю глибини t гравізадрукованих поверхонь важливо з урахуванням ювання і величини а зменшення, відповідно зникута α нахилу бічни х поверхонь гравіювання виження висоти перегородок. Задрукована з бирати таку глибину t гравіювання і відстань d використанням такої друкарської форми основа між верхніми краями 5 перегородок, щоб усеремає на ділянці гравіювання покривальний для її дині гравійованої ділянки на рівні поверхні 2 друповерхні суцільний колірний шар з товщиною а, карські форми не виникало ніяких плоских плододатково модульований дрібною структурою з щинок/плашок. максимальною амплітудою Ь. Виконані в даному На фіг.3 гравійована поверхня має ту ж довприкладі у вигляді плоских ділянок/плашок верхні жину, що й у прикладах на фіг.1 і 2. Глибина t кінці перегородок залишають у відбитку тонкі свігравіювання та ж, що і на фіг.1. Незважаючи на тлі лінії. За умови відповідного проходження грате, що перегородки 4 мають інший кут β нахилу війованих ліній, які утворюють перегородки 4, бічних поверхонь, наношуваний друкарською світлі лінії, залишені у відбитку трапецієподібниформою по фіг.3 колірний шар має ту ж середню ми перегородками 4, можуть відтворювати малютовщин у, що і шар, надрукований друкарською нки, шрифтові знаки або графічні символи. формою по фіг.1. Незважаючи на різну відстань d У варіанті здійснення винаходу по фіг.5 змеміж перегородками 5, а отже, і різну дрібну (висоншення, відповідно зниження а висоти перегороколініатурну) структур у друковані друкарськими док можна отримати також за рахунок того, що формами по фіг.1 і 3 поверхні мають однаковий при заданому куті α нахилу бічних поверхонь і колірний тон. при заданій глибині t гравіювання відстань між На відміну від цього друкарські форми по окремими гравійованими лініями вибирають нафіг.2 і 3 мають однакову відстань d між перегоростільки малою, щоб верхній край 5 перегородок дками і, отже, відтворюють дрібну структур у з розташовувався нижче від рівня поверхні 2 друоднаковою повторюваністю елементів (однакову карської форми. лініатуру), однак через різні кути (а, β) нахилу Перевага зменшення висоти перегородок побічних поверхонь гравіювання друкують колірні лягає в тому, що пластмасова поверхня стиральшари різної середньої товщини і різного відтінку. ного валика не вступає в безпосередній контакт із Елементи гравіювання 3 оптимально виконуперегородками, що мають гострі краї, 4, завдяки ють обертовими штихелями, кут при вершині чому знижуються зношуваність і стирання як пояких, вимірюваний щодо середньої лінії штихеля, верхні стирального валика, так і дрібних гравійовідповідає кутові нахилу бічних поверхонь гравіваних стр уктур др укарської форми. Величина а ювання. зменшення висоти перегородок, нижча від рівня Ці кути нахилу можуть становити в межах поверхні друкарської форми 2, оптимально ста15°-60°, найбажаніше в межах 30°-50°. Зокрема, новить 2-5мкм. Для того щоб забезпечити правимеханічні гравіювальні інструменти, кути при вельне відтворення гравіювання у вигляді дрібної ршині яких мають зазначені бажані значення, структури перенесеного колірного шару амплітувідрізняються підвищеним строком служби. Друда b повинна становити більш як 50% глибини карські форми з оптимальними кутами нахилу гравіювання. бічних поверхонь гравіювання, відповідно переНа фіг.6 показано варіант пропонованого у городок легше розмножувати шля хом виготоввинаході, доповненого перегородками гравіюванлення вторинних форм, і, крім того, з погляду ня. У цьому варіанті перегородки 4 розташовані техніки друку вони мають найвищі властивості. на більшій відстані d одна від одної. На відміну Як форму перегородки (у поперечному перерізі) від варіантів виконання по фіг.1-5 відстань d між краще використовувати клиноподібну форму. перегородками не відповідає в даному випадку Можна, однак, використовувати також і форми інтервалові зсуву гравіювального інструмента під будь-якої іншої геометрії, зокрема, хвилясту чи час гравіювання заглибин. Відстань d оптимально синусоїдальну. Форма поперечного перерізу пестановить менш ніж 500мкм. Між перегородками регородок 4 обмежена тільки можливостями ви4 передбачені горизонтальні ділянки дна 6 гравіконання форми контуру гравіювального інструювання, що мають для кращого утримання фарби мента. цілеспрямовано задавану шорсткість поверхні. Якщо потрібно лише зменшити товщину коліШорсткість поверхні задають шляхом добору рного шару на ділянці переходу від однієї лінії відповідної геометрії кута при вершиш і радіуса дрібної структури до сусідньої до значення, відконічного кінця гравіювального інструмента, а мінного від нуля, то для цього придатні такі струтакож завдання відповідних параметрів для його ктури, як показані на фіг.4 і 5. зсуву, відповідно переміщення від однієї лінії граОригінальну форму для матрицювання або віювання до іншої впоперек напрямку гравіювандрукарський шаблон по фіг.4 виготовляють, виня. даляючи звернені назовні кінці перегородок після Відповідно до оптимального варіанта здійс 15 70969 16 нення винаходу гравіювання 3 наносять на поветакож різні форми перегородок. Так само можна рхню 2 друкарські форми так, щоб глибина гравіробити суміжними поверхні з різними типами граювання в межах гравійованої поверхні була не віювання або формами перегородок, а також пепостійною, а безперервно збільшувалася, відпоредбачати відповідні варіації в межах однієї завідно зменшувалася в одному напрямку (фіг.7а, мкнутої гравійованої поверхні. Крім того, на 7b). Варіювання глибини гравіювання роблять перше гравіювання можна накладати друге. При оптимально так, щоб найглибше розташовані виконанні першого гравіювання у вигляді паралеточки кожної гравійованої лінії лежали в площині, льних, оптимально прямих гравійованих ліній, і похилій щодо поверхні друкарської форми. Мождругого гравіювання, також у вигляді паралельна також змінювати глибину гравіювання так, щоб них, оптимально прямих гравійованих ліній, виниточки, найглибше розташовані в площині попекає так званий растр із перетинними лініями. Якречного перерізу друкарської форми, лежали на що лінії першого і другого гравіювання утворюють кривій, форму якої можна описати, наприклад, за одна з одною кут від 20° до 90°, зокрема від 40° допомогою параболи або гіперболи. Варіюючи до 70°, то одержуване в результаті гравіювання глибину гравіювання, можна варіювати сприйманайефективніше утримує фарбу, що позитивно ний колірний тон, відповідно відтінок у межах впливає на важливі з погляду те хніки друку власвзаємозалежної суцільної задрукованої поверхні, тивості відповідно вигравіюваної друкарської фозокрема в тих випадках, коли зазначене варіюрми. Крім того, видрук увані з їхньою допомогою вання глибини відбувається в межах 5-60мкм. колірні шари відрізняються найбільш рівномірним У варіанті здійснення по фіг.7а відстань d між колірним тоном. перегородками і висота перегородок у всьому Перше і накладене на нього друге гравіювангравіюванні постійні, тимчасом як у варіанті по ня можна наносити гравіювальними інструментафіг.7b відстань між перегородками і їхньою висоми різної форми, а також на різну глибину і/або з тою більшає зі зростанням глибини гравіювання різною відстанню між гравійованими лініями. У (d1>d2). випадку оптимального використання растру з Можна комбінувати на одній друкованій форперетинними лініями таке гравіювання дає змогу мі елементи гравіювання різного типу і форми, а одержати періодично переривчасті перегородки. Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
