Флексографічна друкарська машина

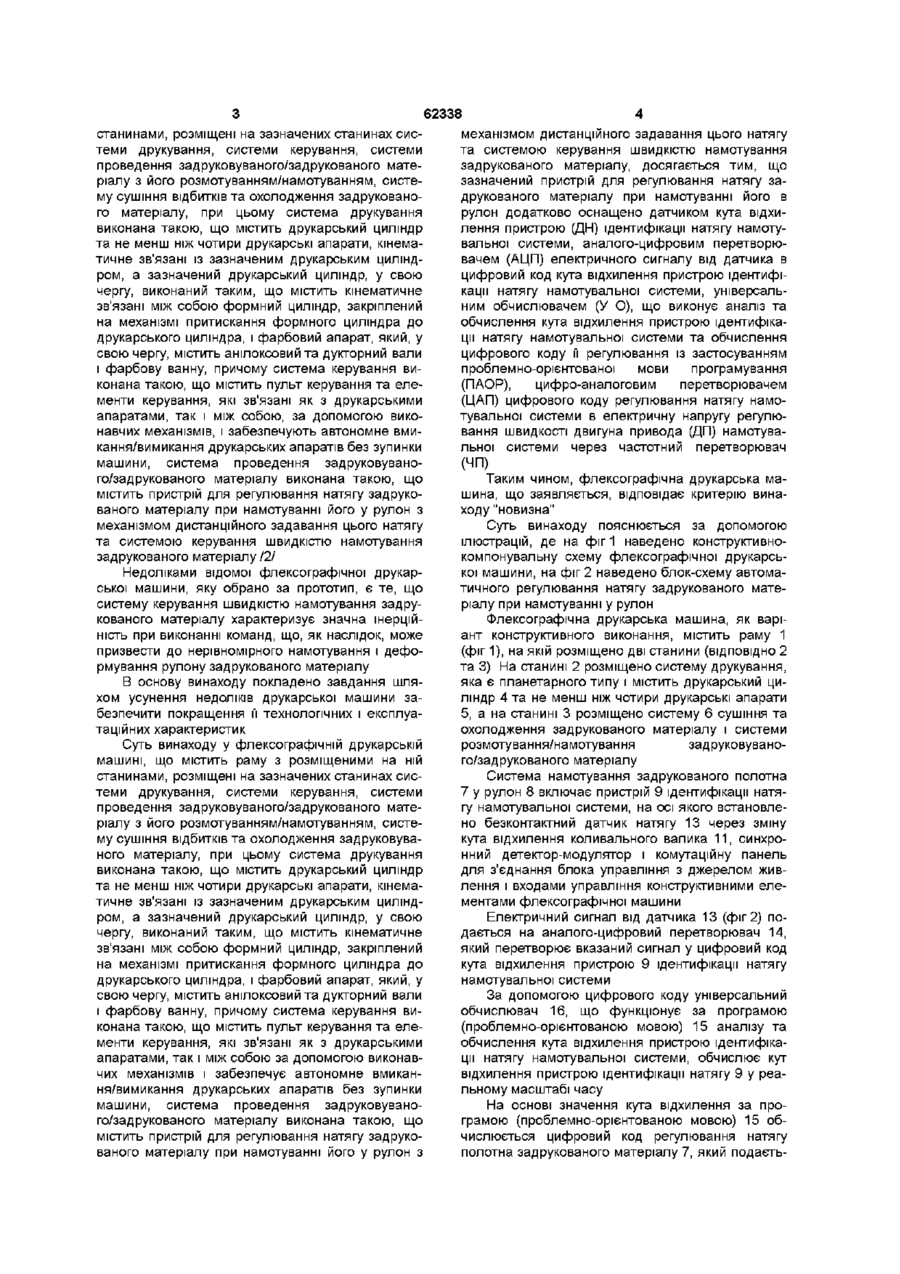

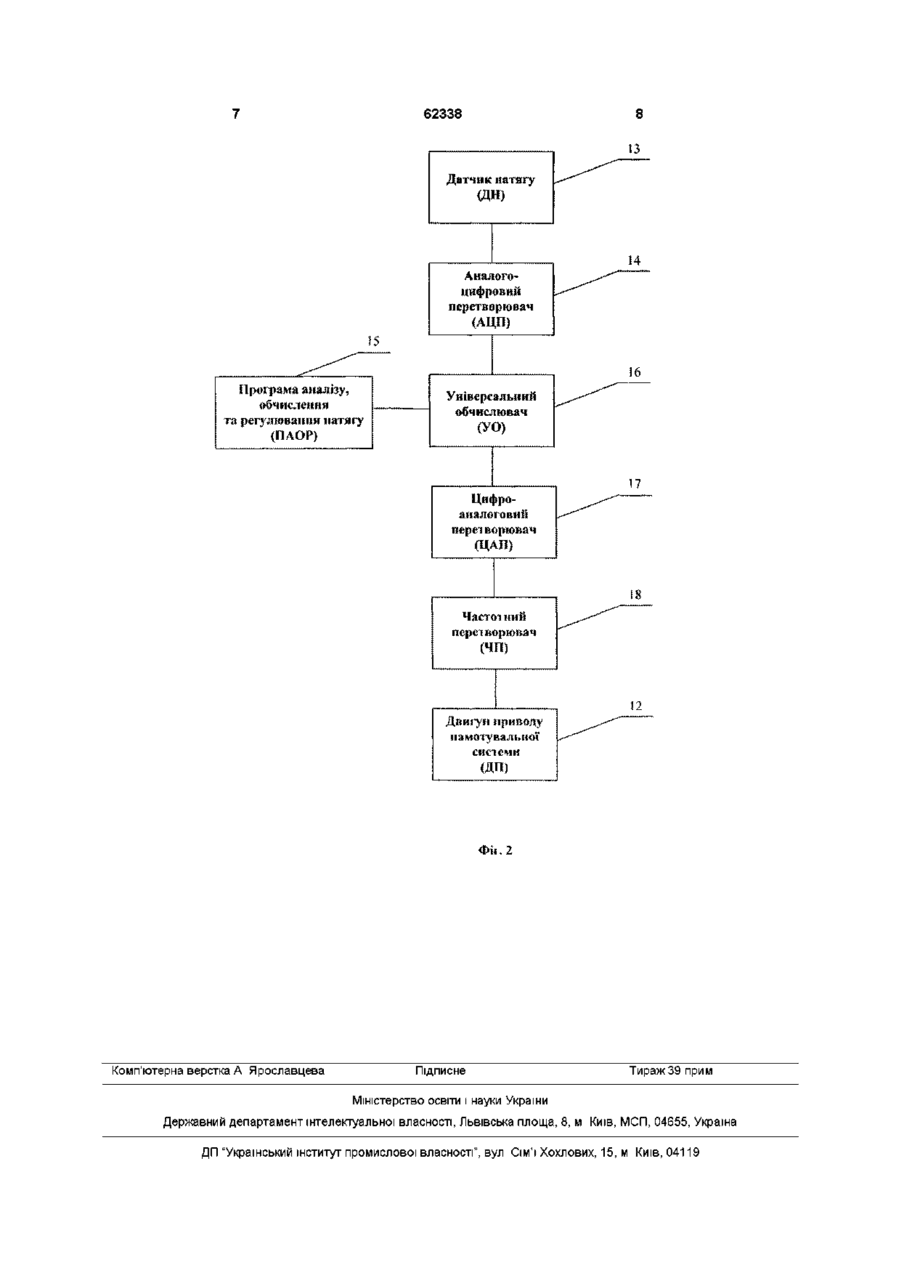

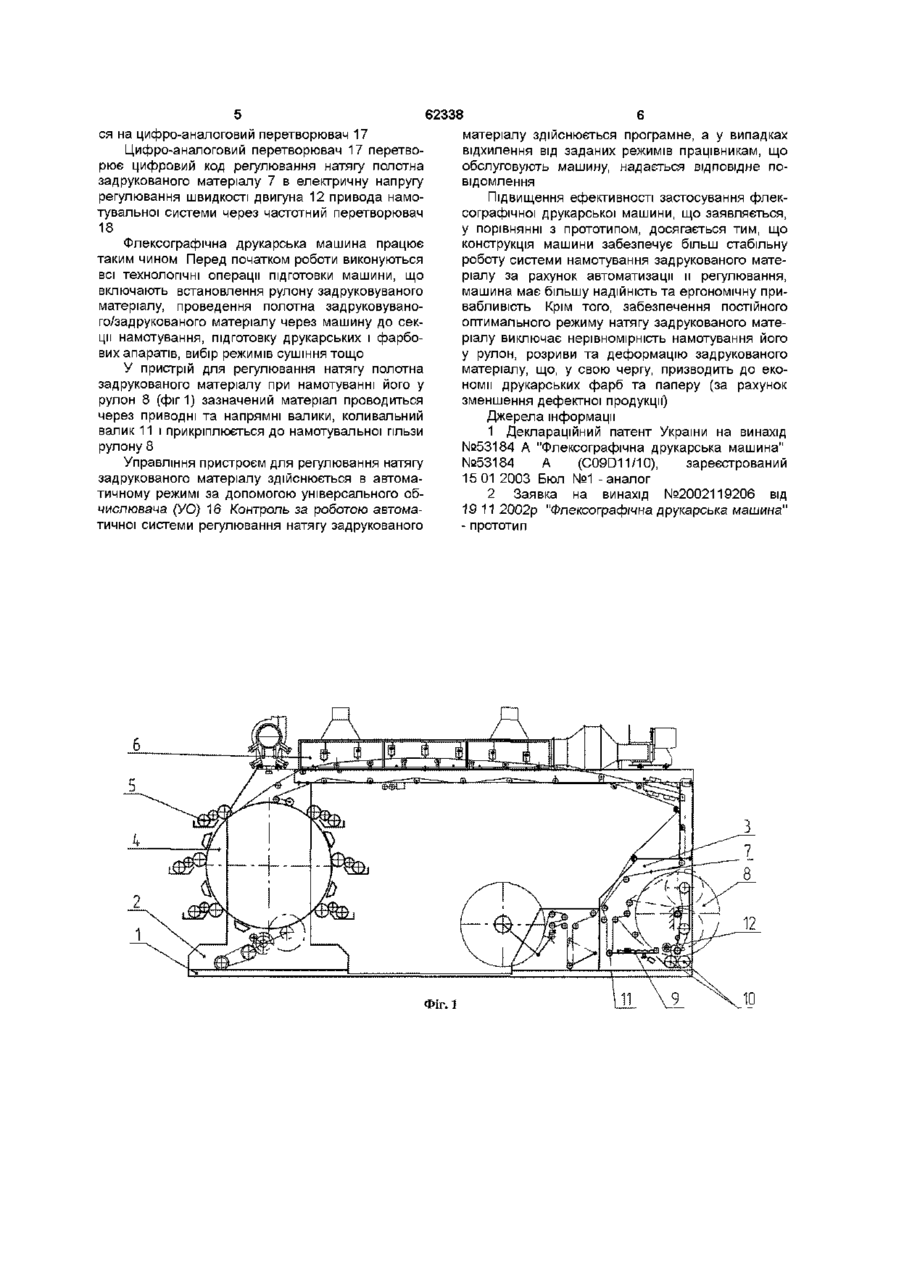

Флексографічна друкарська машина, що містить раму з розміщеними на ній станинами, розміщені на зазначених станинах системи друкування, системи керування, системи проведення задруковуваного/задрукованого матеріалу з його розмотуванням/намотуванням, систему сушіння відбитків та охолодження задруковуваного матеріалу, при цьому система друкування виконана такою, що містить друкарський циліндр та не менш ніж чотири друкарські апарати, кінематично зв'язані із зазначеним друкарським циліндром, а зазначений друкарський циліндр, у свою чергу, виконаний таким, що містить кінематично зв'язані між собою формний циліндр, закріплений на механізмі притискання формного циліндра до друкарського циліндра, і фарбовий апарат, який, у свою чергу, містить анілоксовий та дукторний вали і фарбову ванну, причому система керування виконана такою, що містить пульт керування та елементи ке рування, які звязані як з друкарськими апаратами, так і між собою за допомогою виконавчих механізмів і забезпечують автономне вмикання/вимикання друкарських апаратів без зупинки машини, система проведення задруковуваного/задрукованого матеріалу виконана такою, що містить пристрій для регулювання натягу задрукованого матеріалу при намотуванні його у рулон з механізмом дистанційного задавання цього натягу та системою керування швидкістю намотування задрукованого матеріалу, яка відрізняється тим, що зазначений пристрій для регулювання натягу задрукованого матеріалу при намотуванні його у рулон додатково оснащено датчиком кута відхилення пристрою (ДН) ідентифікації натягу намотувальної системи, аналого-цифровим перетворювачем (АЦП) електричного сигналу від датчика в цифровий код кута відхилення пристрою ідентифікації натягу намотувальної системи, універсальним обчислювачем (УО), що виконує аналіз та обчислення кута відхилення пристрою ідентифікації натягу намотувальної системи та обчислення цифрового коду и регулювання із застосуванням проблемно-орієнтованої мови програмування (ПАОР), цифро-аналоговим перетворювачем (ЦАП) цифрового коду регулювання натягу намотувальної системи в електричну напругу регулювання швидкості двигуна приводу (ДП) намотувальної системи через частотний перетворювач (ЧП) 00 со го сч (О Винахід відноситься до галузі поліграфи, зокрема, до флексографічних друкарських машин, що використовуються для виготовлення етикетковопакувальної продукції на плівкових та інших рулонних матеріалах Відома флексографічна друкарська машина, яка містить раму з розміщеними на ній станинами, на яких розміщено систему друкування, систему керування, систему розмотування задруковуваного матеріалу, проведення його через систему друкування та намотування у рулон задрукованого матеріалу, яка виконана такою, що містить пристрій для регулювання натягу задрукованого ма теріалу при намотуванні його у рулон /1/ Недоліками відомої флексографічної друкарської машини є те, що конструкція пристрою для намотування задрукованого матеріалу виконана такою, що задавання необхідної величини натягу матеріалу здійснюється вручну, причому може мати місце наявність змушених коливань задавального важеля натягу і, як наслідок, нерівномірне намотування і деформування рулону задрукованого матеріалу Найбільш близьким технічним рішенням, яке обране за прототип, є флексографічна друкарська машина, що містить раму з розміщеними на ній 62338 станинами, розміщені на зазначених станинах сисмеханізмом дистанційного задавання цього натягу теми друкування, системи керування, системи та системою керування швидкістю намотування проведення задруковуваного/задрукованого матезадрукованого матеріалу, досягається тим, що ріалу з його розмотуванням/намотуванням, систезазначений пристрій для регулювання натягу заму сушіння відбитків та охолодження задрукованодрукованого матеріалу при намотуванні його в го матеріалу, при цьому система друкування рулон додатково оснащено датчиком кута відхивиконана такою, що містить друкарський циліндр лення пристрою (ДН) ідентифікації натягу намотута не менш ніж чотири друкарські апарати, кінемавальної системи, аналого-цифровим перетворютичне зв'язані із зазначеним друкарським циліндвачем (АЦП) електричного сигналу від датчика в ром, а зазначений друкарський циліндр, у свою цифровий код кута відхилення пристрою ідентифічергу, виконаний таким, що містить кінематичне кації натягу намотувальної системи, універсальзв'язані між собою формний циліндр, закріплений ним обчислювачем (У О), що виконує аналіз та на механізмі притискання формного циліндра до обчислення кута відхилення пристрою ідентифікадрукарського циліндра, і фарбовий апарат, який, у ції натягу намотувальної системи та обчислення свою чергу, містить анілоксовий та дукторний вали цифрового коду її регулювання із застосуванням і фарбову ванну, причому система керування випроблемно-орієнтованої мови програмування конана такою, що містить пульт керування та еле(ПАОР), цифро-аналоговим перетворювачем менти керування, які зв'язані як з друкарськими (ЦАП) цифрового коду регулювання натягу намоапаратами, так і між собою, за допомогою викотувальної системи в електричну напругу регулюнавчих механізмів, і забезпечують автономне вмивання швидкості двигуна привода (ДП) намотувакання/вимикання друкарських апаратів без зупинки льної системи через частотний перетворювач машини, система проведення задруковувано(ЧП) го/задрукованого матеріалу виконана такою, що Таким чином, флексографічна друкарська мамістить пристрій для регулювання натягу задрукошина, що заявляється, відповідає критерію винаваного матеріалу при намотуванні його у рулон з ходу "новизна" механізмом дистанційного задавання цього натягу Суть винаходу пояснюється за допомогою та системою керування швидкістю намотування ілюстрацій, де на фіг 1 наведено конструктивнозадрукованого матеріалу/2/ компонувальну схему флексографічної друкарської машини, на фіг 2 наведено блок-схему автомаНедоліками відомої флексографічної друкартичного регулювання натягу задрукованого матеської машини, яку обрано за прототип, є те, що ріалу при намотуванні у рулон систему керування швидкістю намотування задрукованого матеріалу характеризує значна інерційФлексографічна друкарська машина, як варіність при виконанні команд, що, як наслідок, може ант конструктивного виконання, містить раму 1 призвести до нерівномірного намотування і дефо(фіг 1), на якій розміщено дві станини (ВІДПОВІДНО 2 рмування рулону задрукованого матеріалу та 3) На станині 2 розміщено систему друкування, яка є планетарного типу і містить друкарський циВ основу винаходу покладено завдання шляліндр 4 та не менш ніж чотири друкарські апарати хом усунення недоліків друкарської машини за5, а на станині 3 розміщено систему 6 сушіння та безпечити покращення її технологічних і експлуаохолодження задрукованого матеріалу і системи таційних характеристик розмотування/намотування задруковуваноСуть винаходу у флексографічній друкарській машині, що містить раму з розміщеними на ній го/задрукованого матеріалу станинами, розміщені на зазначених станинах сисСистема намотування задрукованого полотна теми друкування, системи керування, системи 7 у рулон 8 включає пристрій 9 ідентифікації натяпроведення задруковуваного/задрукованого матегу намотувальної системи, на осі якого встановлеріалу з його розмотуванням/намотуванням, систено безконтактний датчик натягу 13 через зміну му сушіння відбитків та охолодження задруковувакута відхилення коливального валика 11, синхроного матеріалу, при цьому система друкування нний детектор-модулятор і комутаційну панель виконана такою, що містить друкарський циліндр для з'єднання блока управління з джерелом живта не менш ніж чотири друкарські апарати, кінемалення і входами управління конструктивними елетичне зв'язані із зазначеним друкарським циліндментами флексографічної машини ром, а зазначений друкарський циліндр, у свою Електричний сигнал від датчика 13 (фіг 2) почергу, виконаний таким, що містить кінематичне дається на аналого-цифровий перетворювач 14, зв'язані між собою формний циліндр, закріплений який перетворює вказаний сигнал у цифровий код на механізмі притискання формного циліндра до кута відхилення пристрою 9 ідентифікації натягу друкарського циліндра, і фарбовий апарат, який, у намотувальної системи свою чергу, містить анілоксовий та дукторний вали За допомогою цифрового коду універсальний і фарбову ванну, причому система керування виобчислювач 16, що функціонує за програмою конана такою, що містить пульт керування та еле(проблемно-орієнтованою мовою) 15 аналізу та менти керування, які зв'язані як з друкарськими обчислення кута відхилення пристрою ідентифікаапаратами, так і між собою за допомогою виконавції натягу намотувальної системи, обчислює кут чих механізмів і забезпечує автономне вмиканвідхилення пристрою ідентифікації натягу 9 у реаня/вимикання друкарських апаратів без зупинки льному масштабі часу машини, система проведення задруковуваноНа основі значення кута відхилення за прого/задрукованого матеріалу виконана такою, що грамою (проблемно-орієнтованою мовою) 15 обмістить пристрій для регулювання натягу задрукочислюється цифровий код регулювання натягу ваного матеріалу при намотуванні його у рулон з полотна задрукованого матеріалу 7, який подасть ся на цифро-аналоговий перетворювач 17 Цифро-аналоговий перетворювач 17 перетворює цифровий код регулювання натягу полотна задрукованого матеріалу 7 в електричну напругу регулювання швидкості двигуна 12 привода намотувальної системи через частотний перетворювач 18 Флексографічна друкарська машина працює таким чином Перед початком роботи виконуються всі технологічні операції підготовки машини, що включають встановлення рулону задруковуваного матеріалу, проведення полотна задруковуваного/зад руко ва ного матеріалу через машину до секції намотування, підготовку друкарських і фарбових апаратів, вибір режимів сушіння тощо У пристрій для регулювання натягу полотна задрукованого матеріалу при намотуванні його у рулон 8 (фіг1) зазначений матеріал проводиться через приводні та напрямні валики, коливальний валик 11 і прикріплюється до намотувальної гільзи рулону 8 Управління пристроєм для регулювання натягу задрукованого матеріалу здійснюється в автоматичному режимі за допомогою універсального обчислювача (УО) 16 Контроль за роботою автоматичної системи регулювання натягу задрукованого 62338 матеріалу здійснюється програмне, а у випадках відхилення від заданих режимів працівникам, що обслуговують машину, надається відповідне повідомлення Підвищення ефективності застосування флексографічної друкарської машини, що заявляється, у порівнянні з прототипом, досягається тим, що конструкція машини забезпечує більш стабільну роботу системи намотування задрукованого матеріалу за рахунок автоматизації и регулювання, машина має більшу надійність та ергономічну привабливість Крім того, забезпечення постійного оптимального режиму натягу задрукованого матеріалу виключає нерівномірність намотування його у рулон, розриви та деформацію задрукованого матеріалу, що, у свою чергу, призводить до економи друкарських фарб та паперу (за рахунок зменшення дефектної продукції) Фіг. 1 Джерела інформації 1 Деклараційний патент України на винахід №53184 А "Флексографічна друкарська машина" №53184 A (C09D11/10), зареєстрований 15 01 2003 Бюл №1 -аналог 2 Заявка на винахід №2002119206 від 19 11 2002р "Флексографічна друкарська машина" - прототип 10 8 62338 13 Датчик натягу (ДН) Аналогоцифровий перетворювач (АЦП) J5 16 ІІрограма аналізу, обчислення та регулювання натягу (ПАОР) Універсальний обчислювач (УО) 17 Цифроаналоговий нереї ворювач (ЦАП) Частої ний переї ворювач (ЧП) Двиїун приводу на мату вальної системи (ДП) Фіі. 2 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
