Очисник отворів вібровідцентрових решіт

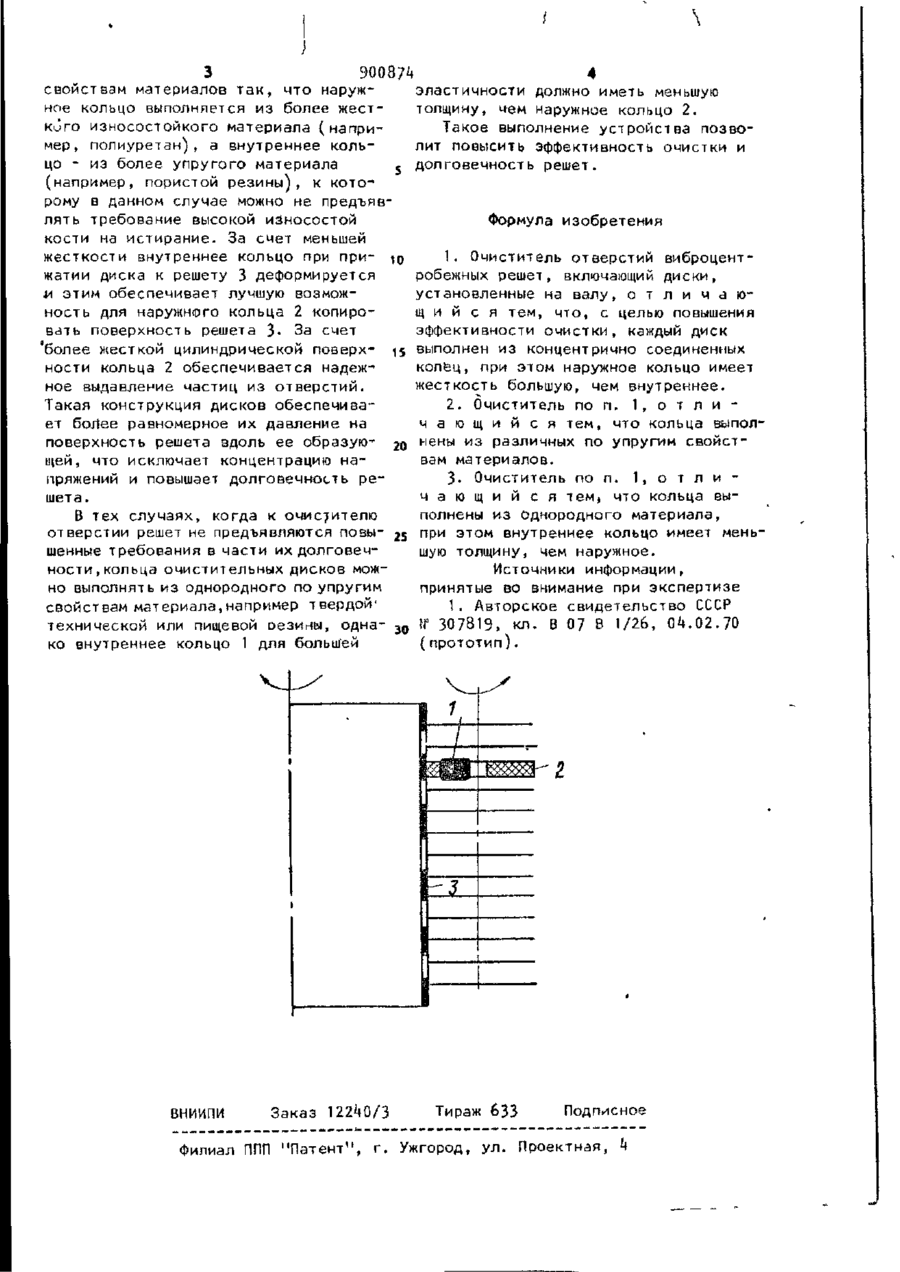

Союз Советских Социалистических Республик 900874 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22)3а«алено 2 8 . 1 1 . 7 8 ( 2 1 ) 2688201/29-03 с присоединением заявки № Государсшкный комитет СССР В 07 В 1/52 (23)Приоритет по делам изобретений Опубликовано 3 0 . 0 1 . 8 2 . Бюллетень ЛЬ k н открытий Дата опубликования описания 01.02-82 (72) Автор изобретения (088.8J Е. С. Гончаров Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства Всесоюзной ордена Ленина академии сельскохозяйственных наук им. В. И. Ленина ) Заявитель ) ОЧИСТИТЕЛЬ ОТВЕРСТИЙ ВИБРОЦЕНТРОБЕЖНЫХ РЕШЕТ 1 Изобретение относится к устройствам для очистки отверстий вращающихся и колебающихся решет и может найти применение в сельском хозяйстве, в пищевой, химической, горнорудной и других отраслях промышленности. Известен очиститель отверстий виброцентробежньїх решет, включающий диски, установленные на валу, причем диски имеют по периметру цилиндрическую поверхность [і]. Т концентрацию местных напряжении и преждевременное разрушение решета. Цель изобретения - повышение эффективности очистки. Указанная цель достигается тем, что каждый диск очистителя выполнен из концентрично соединенных колец, при этом наружное кольцо имеет жесткость большую, чем внутреннееКроме того}кольца выполнены из 10 различных по упругим свойствам материалов. Недостатком известного устройстКольца выполнены из однородного ва является то, что если диски выматериала, при этом внутреннее кольцо полнить эластичными так, ито они равимеет меньшую толщину, чем наружное. номерно прилегают к поверхности решеНа чертеже изображен очиститель та при требуемом усилил прижатия, отверстий виброцентробежных решет. то у них недостает жесткости для наОчиститель отверстий виброцентродежного выдавливания частиц из отверсбежных решет включает очистительные тий. Если же диски выполнить более диски, имеющие внутреннее 1, менее жесткими, то они неудовлетворительжесткое кольцо, и наружное 2, более но копируют поверхность решета и в жесткое кольцо, установленные на результате неравномерного прилегания валу и поджатые к решету }. Кольца и давления на решето вызывают в выполнены из различных по другим З 90087** свойствам материалов т а к , что наружное кольцо выполняется из более жесткиго износостойкого материала (например, полиуретан), а внутреннее кольцо - из более упругого материала 5 (например, пористой резины), к которому в данном случае можно не предъявлять требование высокой иЗносостой кости на истирание. За счет меньшей жесткости внутреннее кольцо при при- to жатий диска к решету 3 деформируется м этим обеспечивает лучшую возможность для наружного кольца 2 копировать поверхность решета 3- За счет 'более жесткой цилиндрической поверх- is ности кольца 2 обеспечивается надеж-ное выдавление частиц из отверстий. Такая конструкция дисков обеспечивает богіее равномерное их давление на поверхность решета вдоль ее образую- 20 щей, что исключает концентрацию напряжений и повышает долговечность решета. эластичности должно иметь меньшую толщину, чем наружное кольцо 2. Такое выполнение устройства позволит повысить эффективность очистки и долговечность решет. Формула изобретения 1. Очиститель отверстий виброцентробежных решет, включающий диски, установленные на валу, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности о ч и с т к и , каждый диск выполнен из концентрично соединенных колец, при этом наружное кольцо имеет жесткость большую, чем внутреннее. 2. Очиститель по п. ^ о т л и ч а ю щ и й с я тем, что кольца выполнены из различных по упругим свойствам материалов. 3- Очиститель по п. ^ о т л и ч а ю щ и й с я тем, что кольца выполнены из Однородного материала, В тех случаях, когда к очистителю отверстии решет не предъявляются повы- 25 при этом внутреннее кольцо имеет меньшую толщину, чем наружное. шенные требования в части их долговечИсточники информации, ности,кольца очистительных дисков можпринятые во внимание при экспертизе но выполнять из однородного по упругим свойствам материала,например твердой 1 1. Авторское свидетельство С С С Р технической или пищевой резины, одна- 3 0 її 307819, к л . В 07 В 1/26, 0ч.02.70 ко внутреннее кольцо 1 для большей (прототип). ВНИИПИ Заказ 122^0/3 Филиал ППП "Патент 11 , Тираж 633 Подписное г. Ужгород, ул. Проектная, h
