Спосіб поштучного відбору із стопи плоскоскладених коробок і їх формування

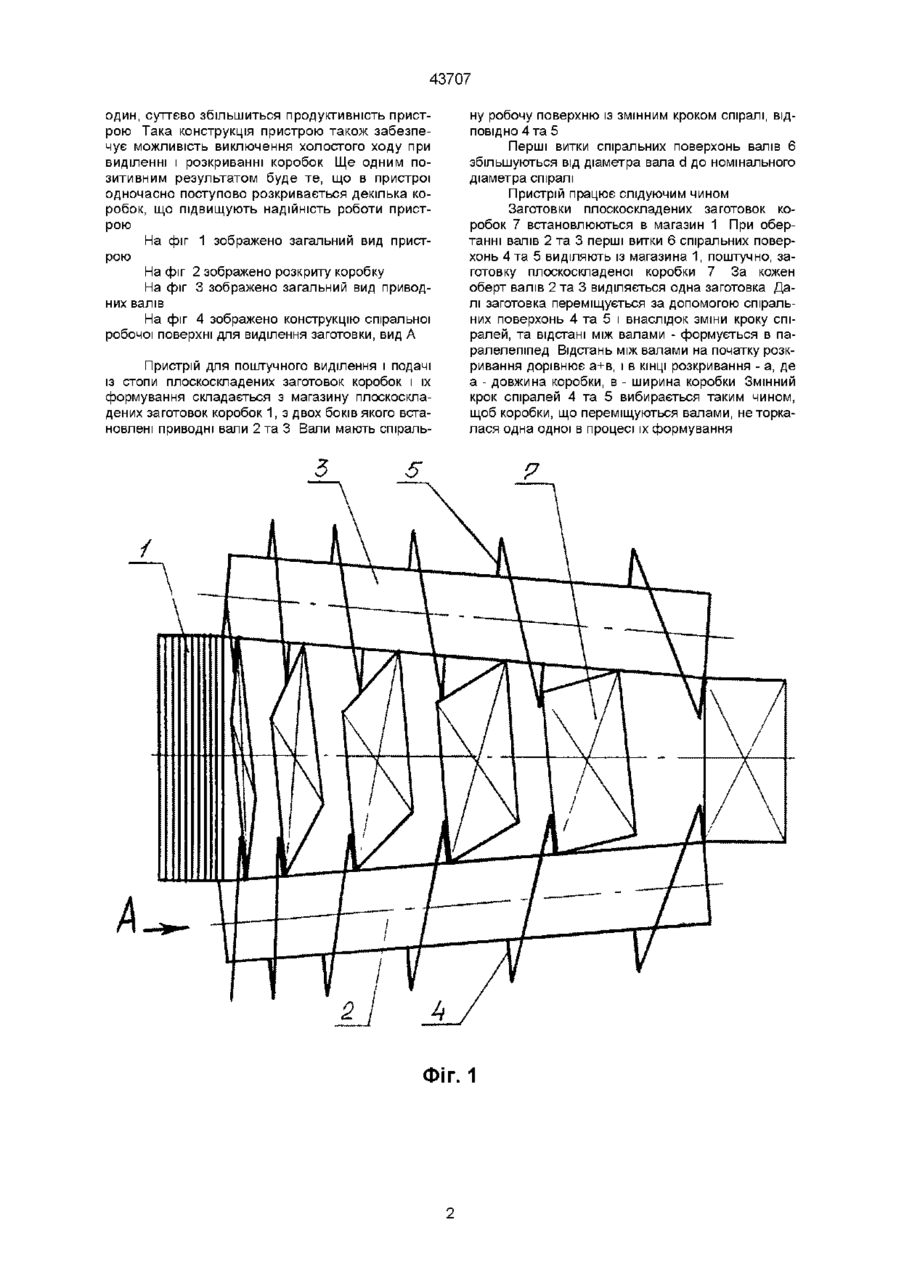

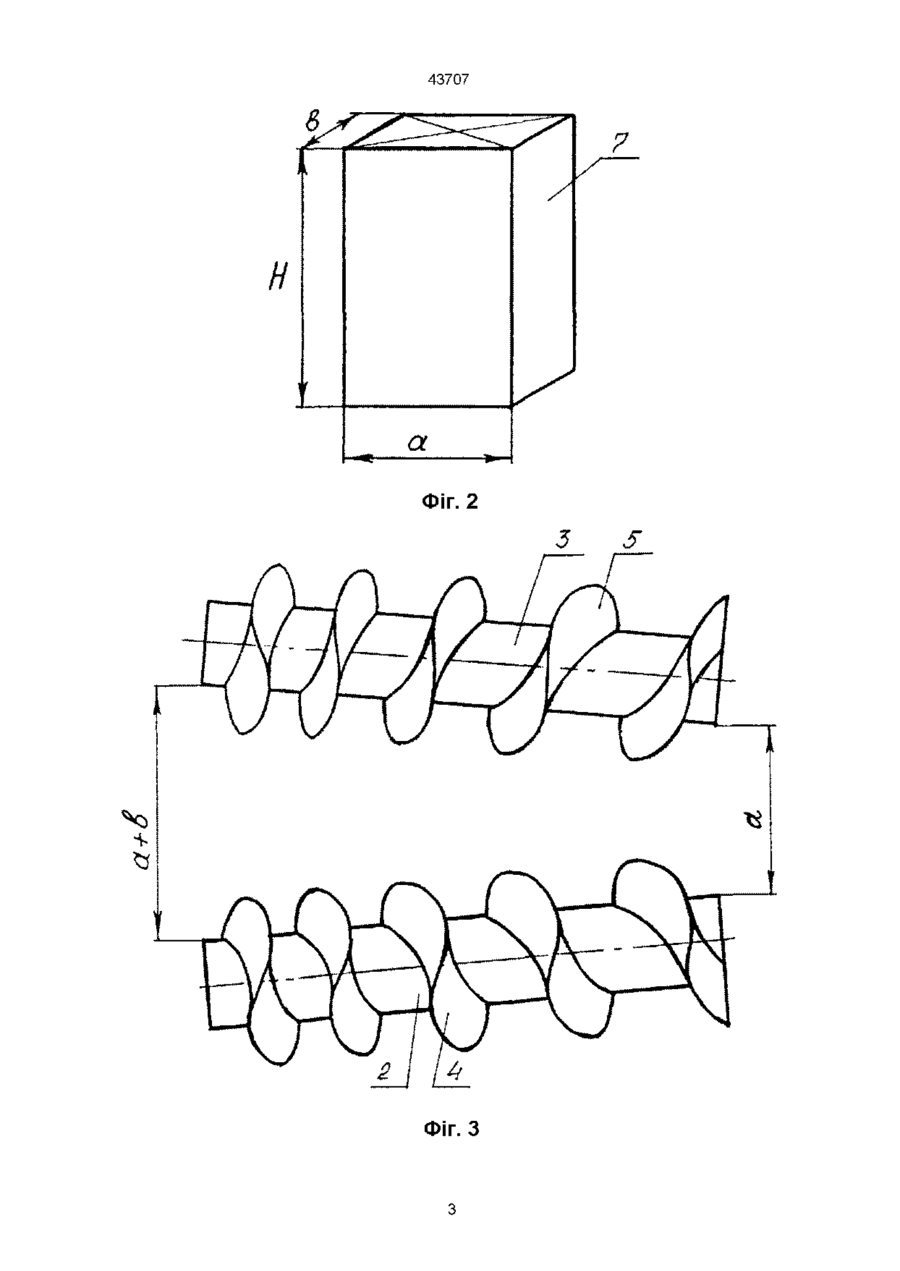

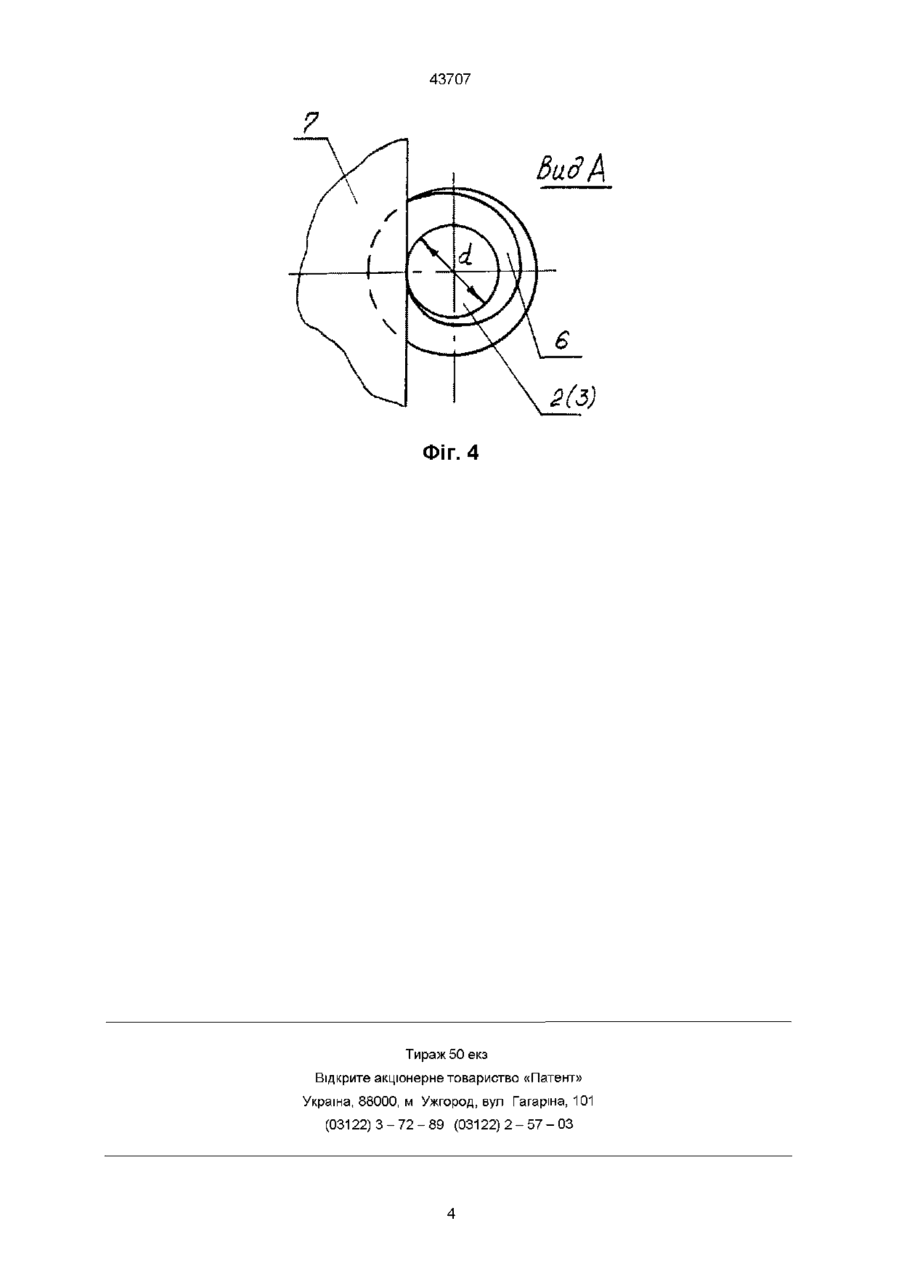

Спосіб поштучного відбору із стопи плоскоскладених коробок і їх формування, що включає розміщення стопи коробок в магазині, виділення, подачу і формування їх, який відрізняється тим, що виділення, подача, і формування коробок здійснюється одним механізмом, виконаним у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню, причому крок спіралі змінюється по довжині валів, а відстань між валами на початку розкривання дорівнює Винахід відноситься до способів відбору із стопи плоскоскладених коробок і їх формування Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості Відомий пристрій для поштучної подачі і формування картонних пачок із плоскоскладених заготовок (А С RU № 2000261 С, кл В 65 В 43/18, 1993, Бюл № 33-36), що складається з магазину для заготовок, ротора, що встановлений на горизонтальній осі, вакуум-присоски для розкривання заготовок і транспортера з ячейками Недоліком наведеної конструкції є обмежена продуктивність пристрою та досить складна його конструкція, внаслідок чого, низька надійність в роботі Також відомий спосіб поштучного відбору із стопи картонних плоскоскладених ящиків і їх формування (А С SU № 1685804 А1, кл В 65 В 43/32, 43/18, 1991, Бюл № 39), що включає розміщення стопи картонних ящиків в магазині, виділення кожного плоскоскладеного ящика вакуумним захватом, закріпленим на каретці, від стопи, переміщення його і одночасна дія на одну із бокових граней Недоліком наведеного способу є обмежена продуктивність та досить складна конструкція пристрою, внаслідок чого, низька надійність в роботі Пристрій для поштучної подачі із стопи плоскоскладених заготовок ящиків і їх формування (AC SU № 1330016 А1, кл В 65 В 43/18, 43/28, 1987, Бюл № ЗО) взятий по більшості ознак, що співпадають, за прототип Пристрій складається із магазину для заготовок, механізма для поштучної їх подачі, транс портуючого механізма із захватом для переміщення заготовки і пристрою для її розкривання Недоліками наведеного пристрою є - невисока продуктивність, - наявність холостого ходу механізмів, - невелика надійність роботи В основу винаходу поставлено задачі удосконалення способу для поштучного відбору із стопи плоскоскладених коробок і їх формування шляхом об'єднання механізмів виділення, транспортування коробок та їх формування в один механізм з метою збільшення продуктивності та надійності в роботі Спосіб поштучного відбору із стопи плоскоскладених коробок і їх формування, включає розміщення стопи коробок в магазині, виділення, подачу і формування їх Згідно винаходу виділення, подача і формування коробок здійснюється одним механізмом, виконаним у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню, причому крок спіралі змінюється по довжині валів, а відстань між валами на початку розкривання дорівнює а+в, і в КІНЦІ розкривання а, де а - довжина коробки, в - ширина коробки Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому Оскільки конструкцією передбачено виконання механізму виділення, подачі і формування коробок у вигляді двох, розміщених з різних боків магазина приводних валів, то можна стверджувати, що внаслідок об'єднання трьох механізмів в вш а+в, і в КІНЦІ розкривання - а, де а - довжина ко робки, в - ширина коробки О со 43707 один, суттєво збільшиться продуктивність пристрою Така конструкція пристрою також забезпечує можливість виключення холостого ходу при виділенні і розкриванні коробок Ще одним позитивним результатом буде те, що в пристрої одночасно поступово розкривається декілька коробок, що підвищують надійність роботи пристрою На фіг 1 зображено загальний вид пристрою На фіг 2 зображено розкриту коробку На фіг 3 зображено загальний вид приводних валів На фіг 4 зображено конструкцію спіральної робочої поверхні для виділення заготовки, вид А Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину плоскоскладених заготовок коробок 1, з двох боків якого встановлені приводні вали 2 та 3 Вали мають спіраль ну робочу поверхню із змінним кроком спіралі, ВІДПОВІДНО 4 та 5 Перші витки спіральних поверхонь валів 6 збільшуються від діаметра вала d до номінального діаметра спіралі Пристрій працює слідуючим чином Заготовки плоскоскладених заготовок коробок 7 встановлюються в магазин 1 При обертанні валів 2 та 3 перші витки 6 спіральних поверхонь 4 та 5 виділяють із магазина 1, поштучно, заготовку плоскоскладеної коробки 7 За кожен оберт валів 2 та 3 виділяється одна заготовка Далі заготовка переміщується за допомогою спіральних поверхонь 4 та 5 і внаслідок зміни кроку спіралей, та відстані між валами - формується в паралелепіпед Відстань між валами на початку розкривання дорівнює а+в, і в КІНЦІ розкривання - а, де а - довжина коробки, в - ширина коробки Змінний крок спіралей 4 та 5 вибирається таким чином, щоб коробки, що переміщуються валами, не торкалася одна одної в процесі їх формування ФІГ. 1 43707 7 Фіг. 2 З S 43707 Вад А Фіг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
