Пристрій для дрібнення матеріалу

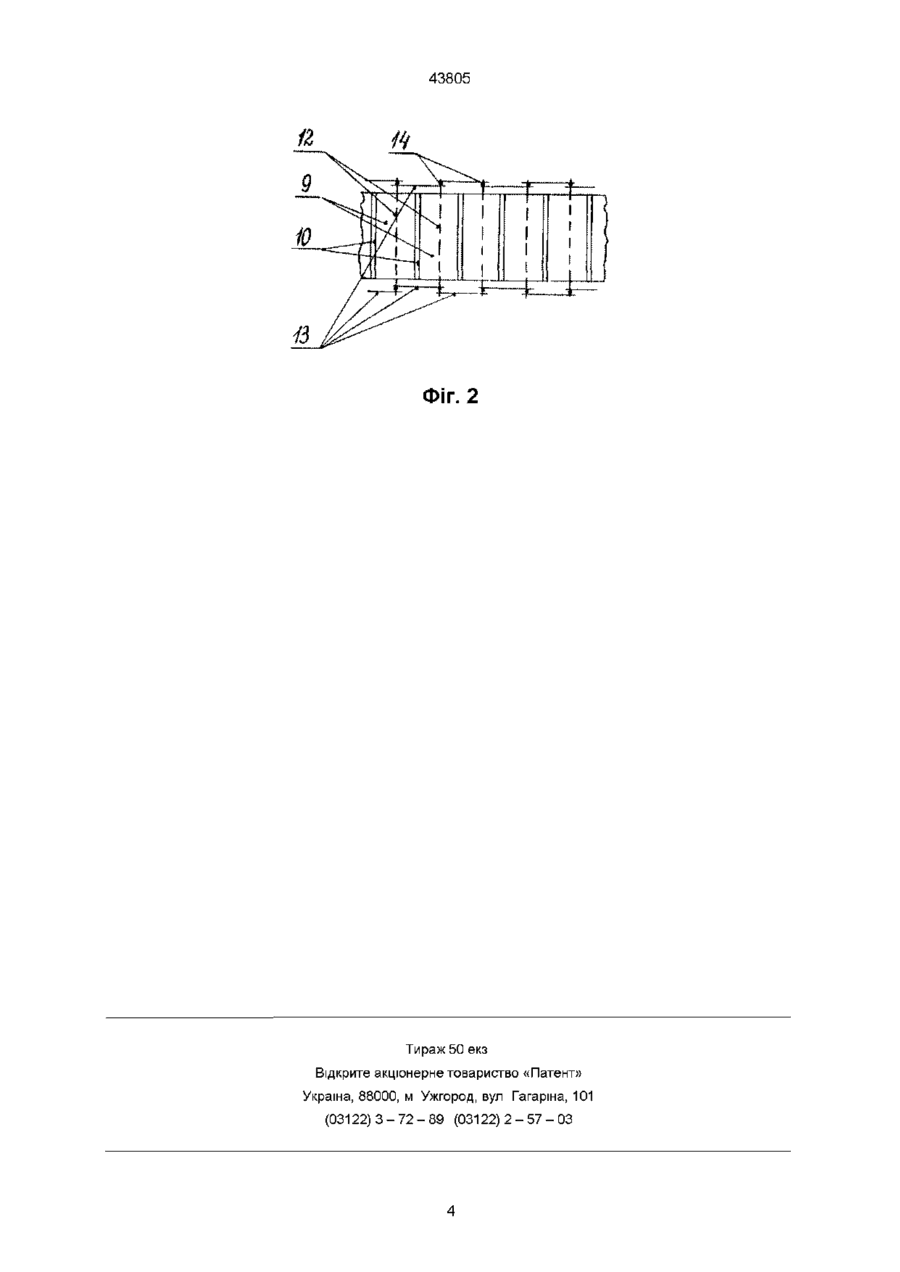

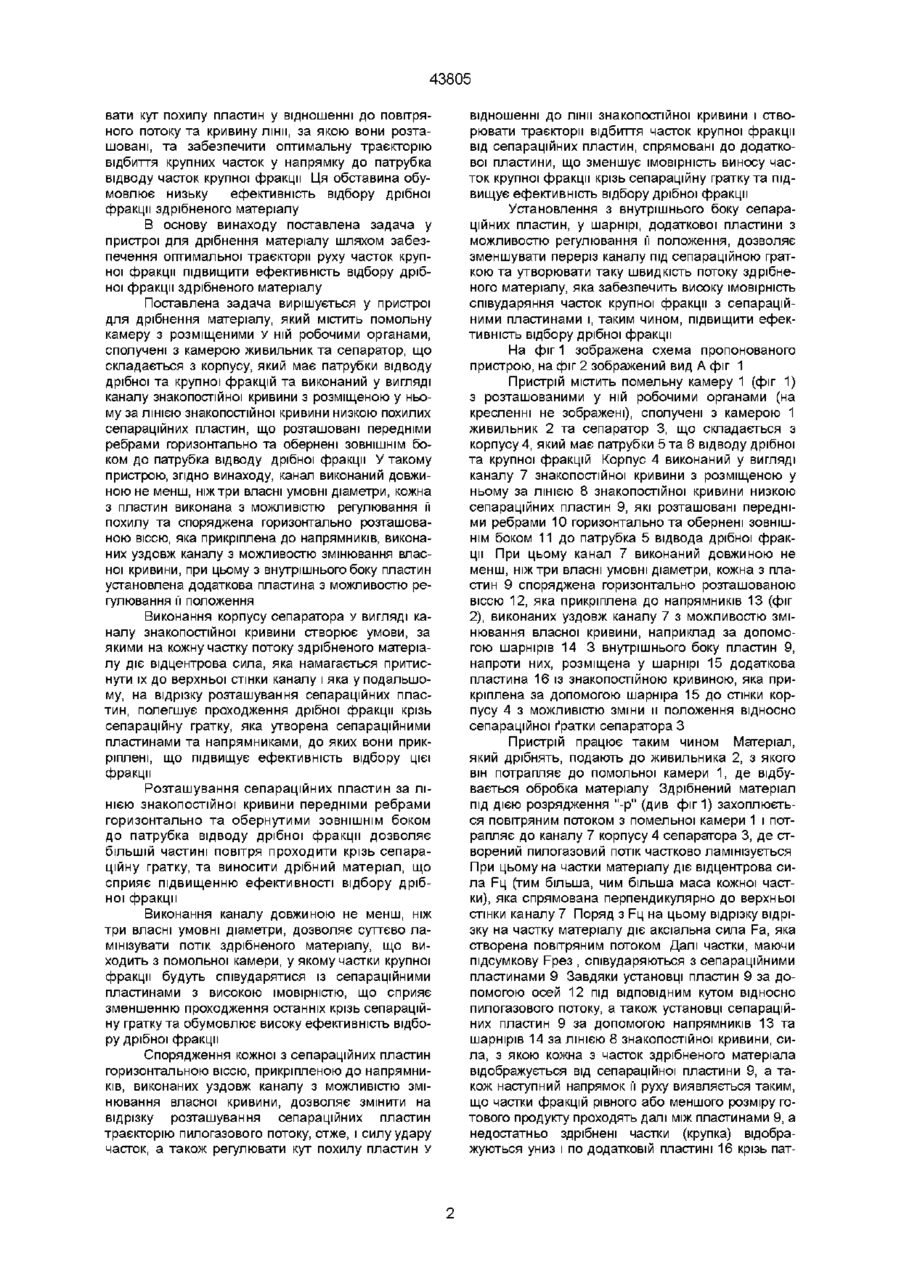

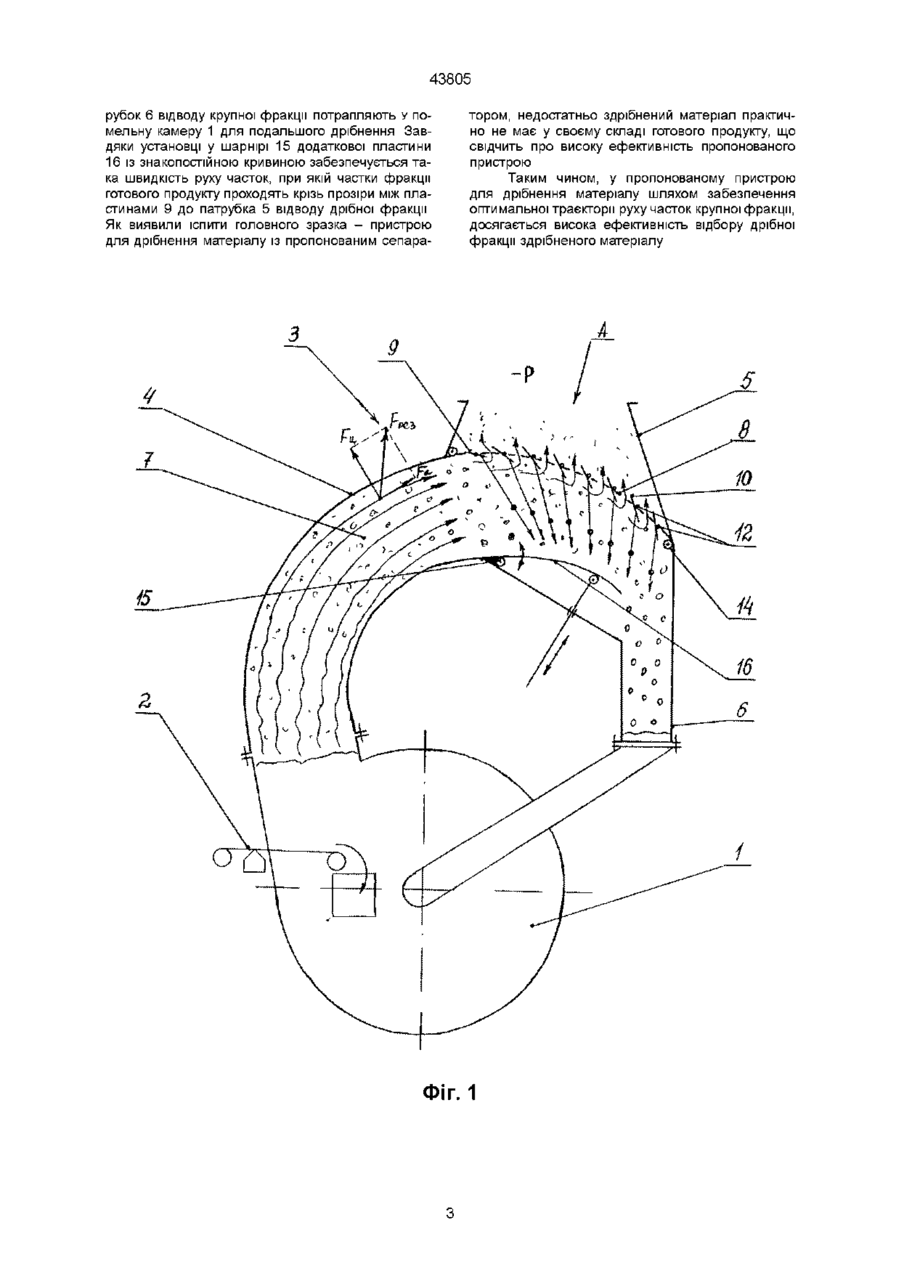

Пристрій для дрібнення матеріалу, який містить помольну камеру з розміщеними у ній робочими органами, сполучені з камерою живильник та сепаратор, що складається з корпусу, який має патрубки відводу дрібної та крупної фракцій та виконаний у вигляді каналу знакопостійної кривини з розміщеною у ньому за ЛІНІЄЮ знакопостійної кривини низкою похилих сепараційних пластин, що розташовані передніми ребрами горизонтально та обернені ЗОВНІШНІМ боком до патрубка відводу дрібної фракції, який відрізняється тим, що канал виконаний довжиною не менш, ніж три власні умовні діаметри, кожна з пластин виконана з можливістю регулювання и похилу та споряджена горизонтально розташованою віссю, яка прикріплена до напрямників, виконаних уздовж каналу з можливістю змінювання власної кривини, при цьому з внутрішнього боку пластин установлена додаткова пластина з можливістю регулювання и положення Винахід належить до техніки дрібнення матеріалів та може бути використаний у промисловості будівельних матеріалів Принцип дії значної більшості сепараторів, що входять до складу пристроїв для дрібнення матеріалу, заснований на наданні пилогазовому потоку обертального руху за такою кривиною та такою швидкостю, які б надавали можливість виділяти з потоку, завдяки відцентрової сили, недостатньо здрібнені частки, і повертати їх для дрібнення до необхідної фракції Описані далі пристрої мають сепаратори, дія яких заснована на відбитті недостатньо здрібнених часток за визначеною траєкторією Через великий діапазон мас цих часток, складного механізму їх взаємодії з газовим потоком практично неможливо розрахувати ці траєкторії, тому необхідно мати максимально можливу КІЛЬКІСТЬ ступеней регулювання сепаратора, можливість наладнання його конструкції на оптимальний режим Відомий пристрій для дрібнення матеріалу, який містить помельну камеру з розміщеними у ній робочими органами, сполучені з камерою живильник та сепаратор, що складається з корпусу у вигляді каналу знакопостійної кривини, з розміщеними у ньому за ЛІНІЄЮ знакопостійної кривини (спіраллю) низкою похилих сепараційних пластин, а також патрубки відводу дрібної та крупної фракцій (авт свід СРСР № 1034241, В02С 13/26, 1985)[1] Через те, що вісь спіралі, за якою розташовані сепараційні пластини, співпадає з віссю циліндричної камери, у пристрої [1] 75-85% повітря знаходиться у внутрішній циркуляції, а разом з ним і велика частина дрібного матеріалу, що обумовлює низьку ефективність відбору дрібної фракції Відомий пристрій для дрібнення матеріалу, який містить помельну камеру з розміщеними у ній робочими органами, сполучені з камерою живильник та сепаратор, що складається з корпусу, який має патрубки відводу дрібної та крупної фракцій та виконаний у вигляді каналу знакопостійної кривини з розміщеною у ньому за ЛІНІЄЮ знакопостійної кривини низкою похилих сепараційних пластин, що розташовані передніми ребрами горизонтально та обернені ЗОВНІШНІМ боком до патрубка відводу дрібної фракції (авт свід СРСР № 1258478, В02С 23/10, 1986) [2] При цьому сепараційні пластини прикріплені торцями до стінок корпусу сепаратора Завдяки тому, що сепараційні пластини розташовані передніми ребрами горизонтально та обернені ЗОВНІШНІМ боком до патрубка відводу дрібної фракції, більша частина повітря проходить крізь сепараційну гратку, що утворена сепараційними пластинами, та виносить дрібний матеріал, що сприяє підвищенню ефективності відбору дрібної фракції Однак, прикріплення сепараційних пластин до стінок корпусу не дозволяє оптимально регулю ю ю о 00 со 43805 вати кут похилу пластин у відношенні до повітряного потоку та кривину лінії, за якою вони розташовані, та забезпечити оптимальну траєкторію відбиття крупних часток у напрямку до патрубка відводу часток крупної фракції Ця обставина обумовлює низьку ефективність відбору дрібної фракції здрібненого матеріалу В основу винаходу поставлена задача у пристрої для дрібнення матеріалу шляхом забезпечення оптимальної траєкторії руху часток крупної фракції підвищити ефективність відбору дрібної фракції здрібненого матеріалу Поставлена задача вирішується у пристрої для дрібнення матеріалу, який містить помольну камеру з розміщеними у ній робочими органами, сполучені з камерою живильник та сепаратор, що складається з корпусу, який має патрубки відводу дрібної та крупної фракцій та виконаний у вигляді каналу знакопостійної кривини з розміщеною у ньому за ЛІНІЄЮ знакопостійної кривини низкою похилих сепараційних пластин, що розташовані передніми ребрами горизонтально та обернені ЗОВНІШНІМ боком до патрубка відводу дрібної фракції У такому пристрою, згідно винаходу, канал виконаний довжиною не менш, ніж три власні умовні діаметри, кожна з пластин виконана з можливістю регулювання її похилу та споряджена горизонтально розташованою віссю, яка прикріплена до напрямників, виконаних уздовж каналу з можливостю змінювання власної кривини, при цьому з внутрішнього боку пластин установлена додаткова пластина з можливостю регулювання її положення Виконання корпусу сепаратора у вигляді каналу знакопостійної кривини створює умови, за якими на кожну частку потоку здрібненого матеріалу діє відцентрова сила, яка намагається притиснути їх до верхньої стінки каналу і яка у подальшому, на відрізку розташування сепараційних пластин, полегшує проходження дрібної фракції крізь сепараційну гратку, яка утворена сепараційними пластинами та напрямниками, до яких вони прикріплені, що підвищує ефективність відбору цієї фракції Розташування сепараційних пластин за ЛІНІЄЮ знакопостійної кривини передніми ребрами горизонтально та обернутими ЗОВНІШНІМ боком до патрубка відводу дрібної фракції дозволяє більшій частині повітря проходити крізь сепараційну гратку, та виносити дрібний матеріал, що сприяє підвищенню ефективності відбору дрібної фракції Виконання каналу довжиною не менш, ніж три власні умовні діаметри, дозволяє суттєво ламінізувати потік здрібненого матеріалу, що виходить з помольної камери, у якому частки крупної фракції будуть співударятися із сепараційними пластинами з високою імовірністю, що сприяє зменшенню проходження останніх крізь сепараційну гратку та обумовлює високу ефективність відбору дрібної фракції Спорядження кожної з сепараційних пластин горизонтальною віссю, прикріпленою до напрямників, виконаних уздовж каналу з можливістю змінювання власної кривини, дозволяє змінити на відрізку розташування сепараційних пластин траєкторію пилогазового потоку, отже, і силу удару часток, а також регулювати кут похилу пластин у відношенні до лінії знакопостійної кривини і створювати траєкторії відбиття часток крупної фракції від сепараційних пластин, спрямовані до додаткової пластини, що зменшує імовірність виносу часток крупної фракції крізь сепараційну гратку та підвищує ефективність відбору дрібної фракції Установлення з внутрішнього боку сепараційних пластин, у шарнірі, додаткової пластини з можливостю регулювання її положення, дозволяє зменшувати переріз каналу під сепараційною граткою та утворювати таку швидкість потоку здрібненого матеріалу, яка забезпечить високу імовірність співударяння часток крупної фракції з сепараційними пластинами і, таким чином, підвищити ефективність відбору дрібної фракції На фіг 1 зображена схема пропонованого пристрою, на фіг 2 зображений вид А фіг 1 Пристрій містить помельну камеру 1 (фіг 1) з розташованими у ній робочими органами (на кресленні не зображені), сполучені з камерою 1 живильник 2 та сепаратор 3, що складається з корпусу 4, який має патрубки 5 та 6 відводу дрібної та крупної фракцій Корпус 4 виконаний у вигляді каналу 7 знакопостійної кривини з розміщеною у ньому за ЛІНІЄЮ 8 знакопостійної кривини низкою сепараційних пластин 9, які розташовані передніми ребрами 10 горизонтально та обернені ЗОВНІШНІМ боком 11 до патрубка 5 відвода дрібної фракції При цьому канал 7 виконаний довжиною не менш, ніж три власні умовні діаметри, кожна з пластин 9 споряджена горизонтально розташованою віссю 12, яка прикріплена до напрямників 13 (фіг 2), виконаних уздовж каналу 7 з можливостю змінювання власної кривини, наприклад за допомогою шарнірів 14 3 внутрішнього боку пластин 9, напроти них, розміщена у шарнірі 15 додаткова пластина 16 із знакопостійною кривиною, яка прикріплена за допомогою шарніра 15 до стінки корпусу 4 з можливістю зміни и положення відносно сепараційної ґратки сепаратора З Пристрій працює таким чином Матеріал, який дрібнять, подають до живильника 2, з якого він потрапляє до помольної камери 1, де відбувається обробка матеріалу Здрібнений матеріал під дією розрядження "-р" (див фіг 1) захоплюється повітряним потоком з помельної камери 1 і потрапляє до каналу 7 корпусу 4 сепаратора 3, де створений пилогазовий потік частково ламінізується При цьому на частки матеріалу діє відцентрова сила Рц (тим більша, чим більша маса кожної частки), яка спрямована перпендикулярно до верхньої стінки каналу 7 Поряд з Рц на цьому відрізку відрізку на частку матеріалу діє аксіальна сила Fa, яка створена повітряним потоком Далі частки, маючи підсумкову Fpe3 , співударяються з сепараційними пластинами 9 Завдяки установці пластин 9 за допомогою осей 12 під ВІДПОВІДНИМ кутом відносно пилогазового потоку, а також установці сепараційних пластин 9 за допомогою напрямників 13 та шарнірів 14 за ЛІНІЄЮ 8 знакопостійної кривини, сила, з якою кожна з часток здрібненого матеріала відображується від сепараційної пластини 9, а також наступний напрямок її руху виявляється таким, що частки фракцій рівного або меншого розміру готового продукту проходять далі між пластинами 9, а недостатньо здрібнені частки (крупка) відображуються униз і по додатковій пластині 16 крізь пат 43805 рубок 6 відводу крупної фракції потрапляють у помельну камеру 1 для подальшого дрібнення Завдяки установці у шарнірі 15 додаткової пластини 16 із знакопостіиною кривиною забезпечується така швидкість руху часток, при якій частки фракції готового продукту проходять крізь прозіри між пластинами 9 до патрубка 5 відводу дрібної фракції Як виявили іспити головного зразка - пристрою для дрібнення матеріалу із пропонованим сепара тором, недостатньо здрібнений матеріал практично не має у своєму складі готового продукту, що свідчить про високу ефективність пропонованого пристрою Таким чином, у пропонованому пристрою для дрібнення матеріалу шляхом забезпечення оптимальної траєкторії руху часток крупної фракції, досягається висока ефективність відбору дрібної фракції здрібненого матеріалу ФІГ. 1 43805 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
