Спосіб обробки виробів

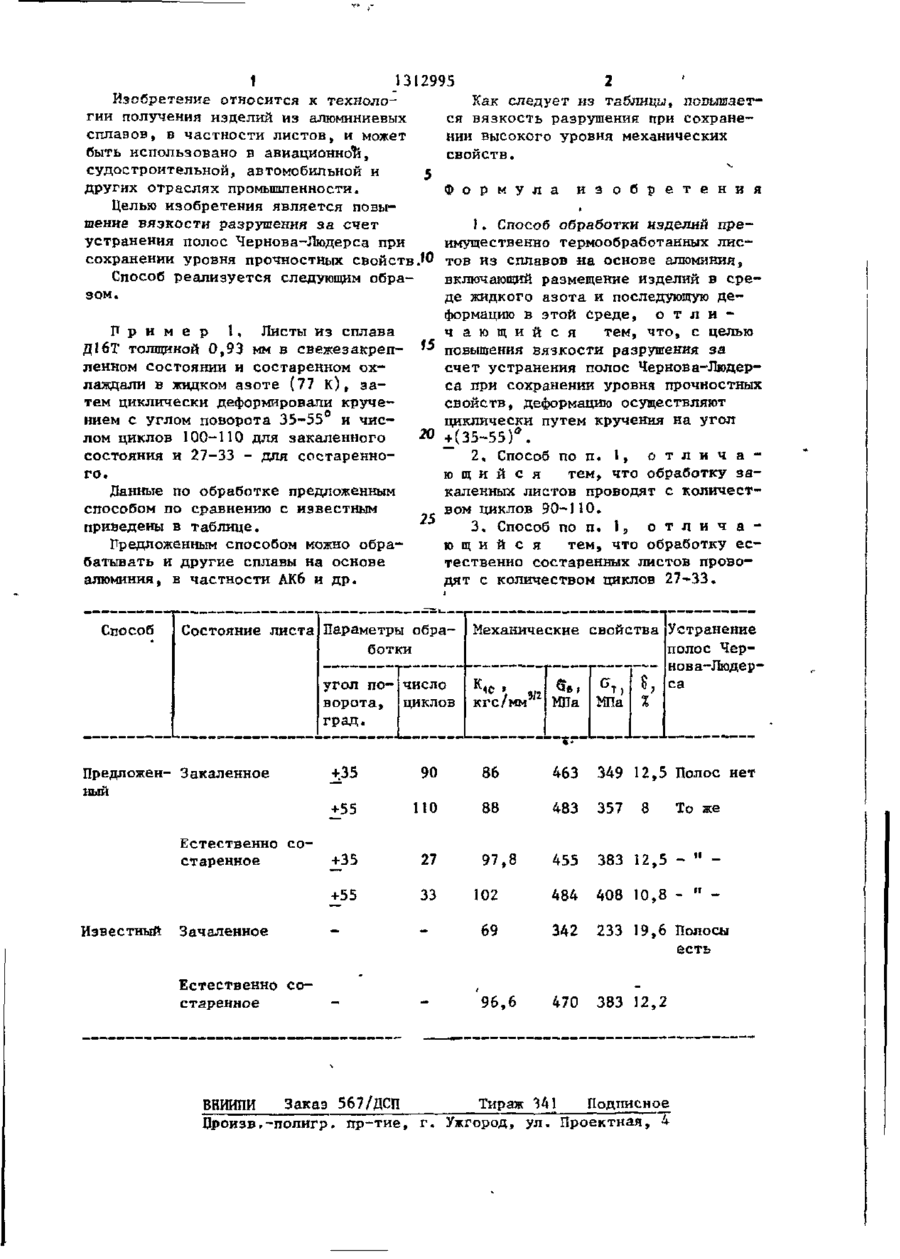

Изобретение относится к технологии получения изделий из алюминиевых сплавов, в частности листов, и может быть использовано в авиационной, су достроительной, автомобильной и других отраслях промышленности. Целью изобретения является повышение вязкости разрушения за счет устранения полос Чернова-Людерса при сохранении уровня прочностных свойств. Способ предусматривает циклическое деформирование листов в жидком азоте путем закручивания на угол + (35-55) . Зачаленные листы деформируют 90 100 раз, а естественно состаренные 27-33 раз. При такой обработке формируется ячеистая структура, что исключает появление полос Чернова-Людерса, приводящих к хрупкому разрушению. 2 з.п. ф-лы, І табл. со ю со со 1 131 2995 2 Изобретение относится к технологии получения изделий из алюминиевых ся вязкость разрушения при сохранесплавов, в частности листов, и может нии высокого уровня механических быть использовано в авиационной, свойств. судостроительной, автомобильной и 5 других отраслях промышленности. Ф о р м у л а и з о б р е т е н и я Целью изобретения является повышение вязкости разрушения за счет J. Способ обработки изделий преустранения полос Чернова-Людерса при имущественно термообработанньїх лиссохранении уровня прочностных свойств ,10 т о в из сплавов на основе алюминия, Способ реализуется следующим обравключающий размещение изделий в срезом. де жидкого азота и последующую деформацию в этой среде, о т л и ч а ю щ и й с я тем, что, с целью П р и м е р 1, Листы из сплава Д16Т толщиной 0,93 мм в свежезакреп- " повышения вязкости разрушения за ленном состоянии и состаренном охсчет устранения полос Чернова-Людерлаждали в жидком азоте (77 К ) , заса при сохранении уровня прочностных тем циклически деформировали кручесвойств, деформацию осуществляют нием с углом поворота 35-55 и чисциклически путем кручения на угол лом циклов 100-110 для закаленного 20 +(35-55)*. состояния и 27-33 - для состаренно2, Способ по п. 1, о т л и ч а го. ю щ и й с я тем, что обработку заДанные по обработке предложенным каленных листов проводят с количестспособом по сравнению с известным вом циклов 90-110. 25 приведены в таблице. 3, Способ по п. 1 s о т л и ч а Предложенным способом можно обраю щ и й с я тем, что обработку естественно состаренных листов провобатывать и другие сплавы на основе дят с количеством циклов 27-33. алюминия, в частности АК6 и др. Способ Состояние листа Параметры обработки угол по- число ворота, циклов град. Предложен- Закаленное ный Механические свойства Устранение полос Чернов а-Людерса кгс/мм' МПа МПа +.35 90 86 463 349 12,5 Полос нет +55 ПО 88 483 357 +35 27 97, 455 383 12,5 - " +55 33 102 484 408 10,8 - " Зачаленное 69 342 233 19,6 Полосы есть Естественно состаренное 96,6 470 383 Естественно состаренное Известный ВНИИПИ Заказ 567/ДСП Цроизв.-полигр. п р - т и е , 8 12,2 Тираж 341 Подписное г . Ужгород, ул. Проектная, 4 То же
