Лінія переробки курячого посліду в гранульовані органо-мінеральні добрива
Номер патенту: 4444
Опубліковано: 17.01.2005
Автори: ТКАЧ АНАТОЛІЙ ПРОКОПОВИЧ, ТКАЧ ІВАН АНАТОЛІЙОВИЧ, АНТОНЕЦЬКИЙ СЕРГІЙ АНАТОЛІЙОВИЧ
Формула / Реферат

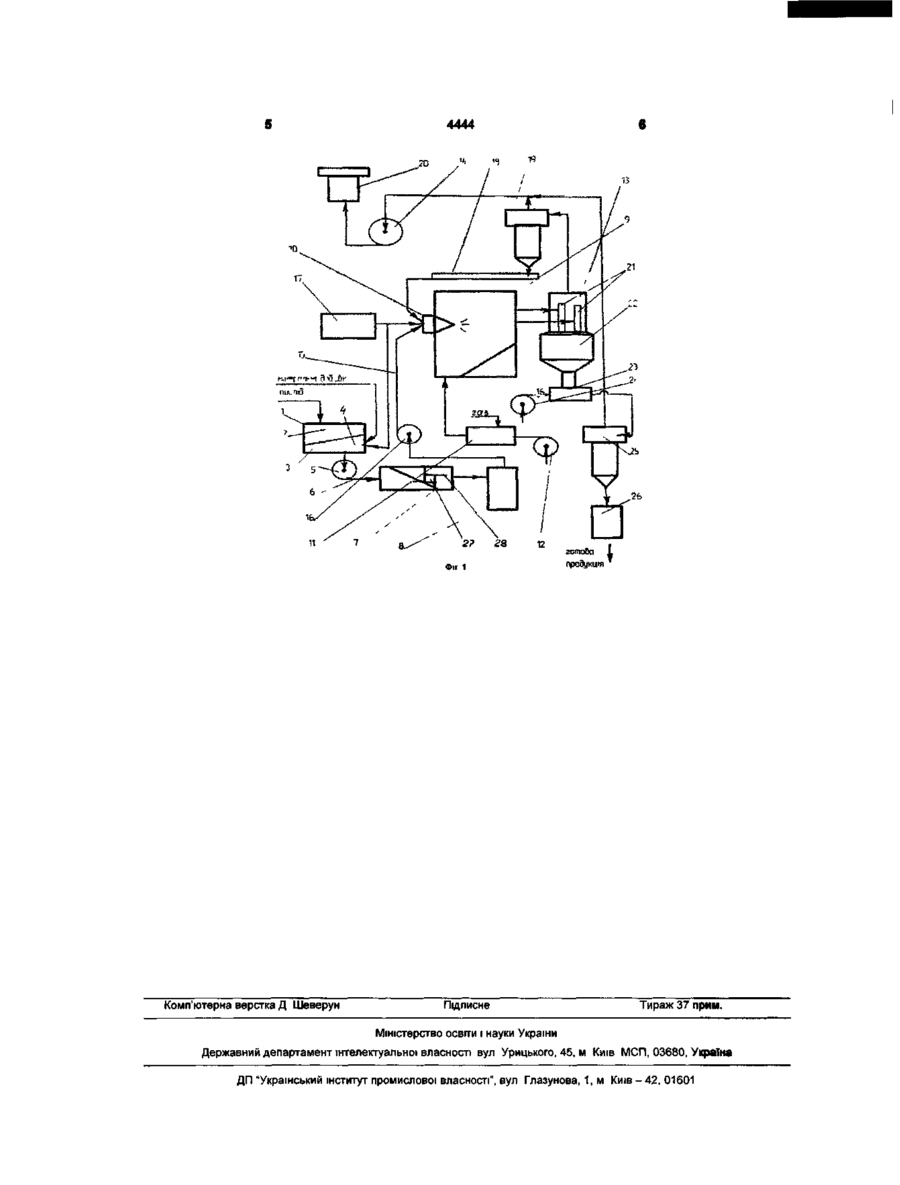

1. Лінія переробки курячого посліду в гранульовані органо-мінеральні добрива, що включає приймальний бункер, механізми подачі, подрібнення і змішування компонентів, сушильно-грануляційну камеру з форсункою, теплогенератор, пристрої подачі повітря, сепаратор, циклон, бункер готової продукції, яка відрізняється тим, що містить пероочисну машину, а приймальний бункер обладнаний віброрешіткою.
2. Лінія за п. 1, яка відрізняється тим, що пероочисна машина з'єднана з приймальним бункером і накопичувальною ємністю сушильно-грануляційної камери і містить ротор з робочими органами у вигляді щітки.
3. Лінія за п. 1, яка відрізняється тим, що віброрешітка встановлена між зоною завантаження і накопичувальною ємністю приймального бункера.
4. Лінія за п. 1, яка відрізняється тим, що сепаратор містить канали сепарації, сепараторну камеру і повітряний ежектор, що з'єднаний з циклоном бункера готової продукції.
5. Лінія за п. 1, яка відрізняється тим, що пристрої подачі повітря включають компресор, нагнітальні і витяжний вентилятори.
6. Лінія за п. 1, яка відрізняється тим, що циклон сепаратора з'єднаний з витяжним вентилятором і форсункою.
7. Лінія за п. 1, яка відрізняється тим, що форсунка з'єднана з накопичувальною ємністю сушильно-грануляційної камери, компресором і циклоном.
8. Лінія за п. 1, яка відрізняється тим, що накопичувальна ємність приймального бункера з'єднана з компресором.
Текст

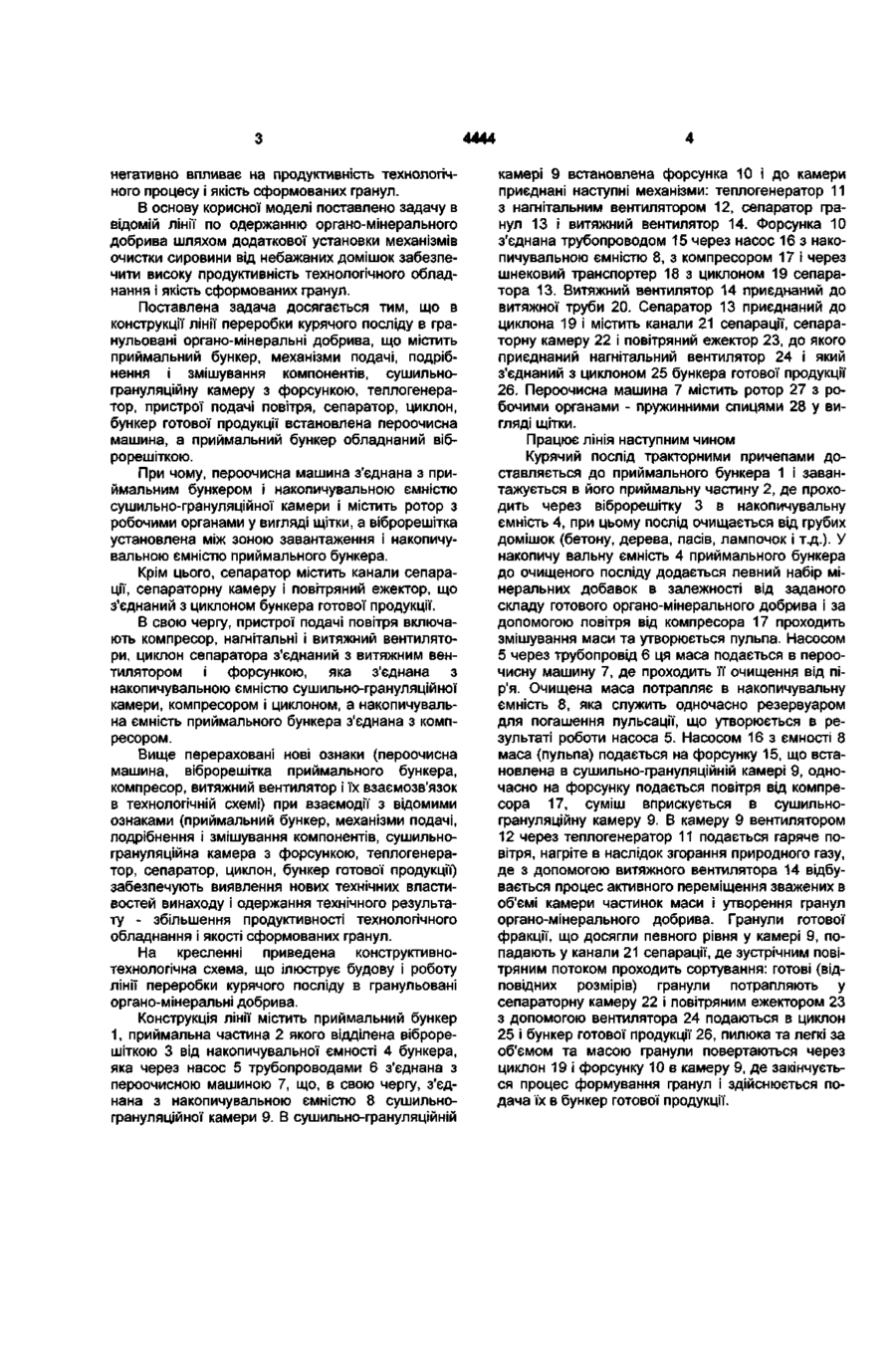

1. Лінія переробки курячого посліду в гранульовані органо-мінеральні добрива, що включає приймальний бункер, механізми подачі, подрібнення і змішування компонентів, сушильногрануляційну камеру з форсункою, теплогенератор, пристрої подачі повітря, сепаратор, циклон, бункер готової продукції, яка відрізняється тим, що містить пероочисну машину, а приймальний бункер обладнаний віброрешіткою. 2. Лінія за п. 1, яка відрізняється тим, що пероочисна машина з'єднана з приймальним бункером і накопичувальною ємністю сушильно-грануляційної камери і містить ротор з робочими органами у вигляді щітки. 3. Лінія за п. 1, яка відрізняється тим, що віброрешітка встановлена між зоною завантаження і накопичувальною ємністю приймального бункера. 4. Лінія за п. 1, яка відрізняється тим, що сепаратор містить канали сепарації, сепараторну камеру і повітряний ежектор, що з'єднаний з циклоном бункера готової продукції. 5. Лінія за п. 1, яка відрізняється тим, що пристрої подачі повітря включають компресор, нагнітальні і витяжний вентилятори. 6. Лінія за п. 1, яка відрізняється тим, що циклон сепаратора з'єднаний з витяжним вентилятором і форсункою. 7. Лінія за п. 1, яка відрізняється тим, що форсунка з'єднана з накопичувальною ємністю сушильногрануляційної камери, компресором і циклоном. 8. Лінія за п. 1, яка відрізняється тим, що накопичувальна ємність приймального бункера з'єднана з компресором. Корисна модель відноситься до виробництва добрив і може бути використаний в сільськогосподарській галузі при виробництві гранульованих органо-мінеральних добрив, основа яких - курячий послід. Відомий винахід „Технологическая линия для обработки куриного помета" (патент RU 2015950, МПК C05F3/00, 15.07.1994), що складається з механізмів підготовки, пресування і сушки сировини. Відсутність вузла гранулювання посліду не забезпечує необхідну якість і високу технологічність при використанні за призначенням даного органічного добрива. Близьким по призначенню до запропонованої корисної моделі є відома „Линия для получения гранулированного удобрения из птичьего помета" (патент RU 2116714, МПК C05F3/00, 10.08.1998), що містить систему завантаження посліду, бункер для мінеральних добавок, подрібнювач, гранулятор і механізм пакування готової продукції. Відсутність механізмів ефективної очистки сировини від небажаних домішок негативно впливає на продуктивність технологічного обладнання і якість сформованих гранул. Найбільш близькою по технічній суті до запропонованого винаходу, що вибрана в якості прототипу, є лінія, на якій реалізується відомий „Спосіб одержання органо-мінерального добрива" (патент UA 9591 А, МПК C05F3/00, бюл. 3/1996). Технологічне обладнання включає наступні механізми та пристрої: приймальний бункер, механізми подачі, подрібнення і змішування компонентів, сушильногрануляційну камеру з пневматичною форсункою, пристрій подачі гарячого повітря, повітряний сепаратор, циклон. Але відсутність механізмів ефективної очистки сировини від небажаних домішок СП негативно впливає на продуктивність технологічного процесу і якість сформованих гранул. В основу корисної моделі поставлено задачу в відомій лінії по одержанню органо-мінерального добрива шляхом додаткової установки механізмів очистки сировини від небажаних домішок забезпечити високу продуктивність технологічного обладнання і якість сформованих гранул. Поставлена задача досягається тим, що в конструкції лінії переробки курячого посліду в гранульовані органо-мінеральні добрива, що містить приймальний бункер, механізми подачі, подрібнення і змішування компонентів, сушильногрануляційну камеру з форсункою, теплогенератор, пристрої подачі повітря, сепаратор, циклон, бункер готової продукції встановлена пероочисна машина, а приймальний бункер обладнаний віброрешіткою. При чому, пероочисна машина з'єднана з приймальним бункером і накопичувальною ємністю сушильно-грануляційної камери і містить ротор з робочими органами у вигляді щітки, а віброрешітка установлена між зоною завантаження і накопичувальною ємністю приймального бункера. Крім цього, сепаратор містить канали сепарації, сепараторну камеру і повітряний ежектор, що з'єднаний з циклоном бункера готової продукції. В свою чергу, пристрої подачі повітря включають компресор, нагнітальні і витяжний вентилятори, циклон сепаратора з'єднаний з витяжним вентилятором і форсункою, яка з'єднана з накопичувальною ємністю сушильно-грануляційної камери, компресором і циклоном, а накопичувальна ємність приймального бункера з'єднана з компресором. Вище перераховані нові ознаки (пероочисна машина, віброрешітка приймального бункера, компресор, витяжний вентилятор і їх взаємозв'язок в технологічній схемі) при взаємодії з відомими ознаками (приймальний бункер, механізми подачі, подрібнення і змішування компонентів, сушильногрануляційна камера з форсункою, теплогенератор, сепаратор, циклон, бункер готової продукції) забезпечують виявлення нових технічних властивостей винаходу і одержання технічного результату - збільшення продуктивності технологічного обладнання і якості сформованих гранул. На кресленні приведена конструктивнотехнологічна схема, що ілюструє будову і роботу лінії переробки курячого посліду в гранульовані органо-мінеральні добрива. Конструкція лінії містить приймальний бункер 1, приймальна частина 2 якого відділена віброрешіткою 3 від накопичувальної ємності 4 бункера, яка через насос 5 трубопроводами 6 з'єднана з пероочисною машиною 7, що, в свою чергу, з'єднана з накопичувальною ємністю 8 сушильногрануляційної камери 9. В сушильно-грануляційній камері 9 встановлена форсунка 10 і до камери приєднані наступні механізми: теплогенератор 11 з нагнітальним вентилятором 12, сепаратор гранул 13 і витяжний вентилятор 14. Форсунка 10 з'єднана трубопроводом 15 через насос 16 з накопичувальною ємністю 8, з компресором 17 і через шнековий транспортер 18 з циклоном 19 сепаратора 13. Витяжний вентилятор 14 приєднаний до витяжної труби 20. Сепаратор 13 приєднаний до циклона 19 і містить канали 21 сепарації, сепараторну камеру 22 і повітряний ежектор 23, до якого приєднаний нагнітальний вентилятор 24 і який з'єднаний з циклоном 25 бункера готової продукції 26. Пероочисна машина 7 містить ротор 27 з робочими органами - пружинними спицями 28 у вигляді щітки. Працює лінія наступним чином Курячий послід тракторними причепами доставляється до приймального бункера 1 і завантажується в його приймальну частину 2, де проходить через віброрешітку 3 в накопичувальну ємність 4, при цьому послід очищається від грубих домішок (бетону, дерева, пасів, лампочок і т.д.). У накопичу вальну ємність 4 приймального бункера до очищеного посліду додається певний набір мінеральних добавок в залежності від заданого складу готового органо-мінерального добрива і за допомогою повітря від компресора 17 проходить змішування маси та утворюється пульпа. Насосом 5 через трубопровід 6 ця маса подається в пероочисну машину 7, де проходить її очищення від пір'я. Очищена маса потрапляє в накопичувальну ємність 8, яка служить одночасно резервуаром для погашення пульсації, що утворюється в результаті роботи насоса 5. Насосом 16 з ємності 8 маса (пульпа) подається на форсунку 15, що встановлена в сушильно-грануляційній камері 9, одночасно на форсунку подається повітря від компресора 17, суміш вприскується в сушильногрануляційну камеру 9. В камеру 9 вентилятором 12 через теплогенератор 11 подається гаряче повітря, нагріте в наслідок згорання природного газу, де з допомогою витяжного вентилятора 14 відбувається процес активного переміщення зважених в об'ємі камери частинок маси і утворення гранул органо-мінерального добрива. Гранули готової фракції, що досягли певного рівня у камері 9, попадають у канали 21 сепарації, де зустрічним повітряним потоком проходить сортування: готові (відповідних розмірів) гранули потрапляють у сепараторну камеру 22 і повітряним ежектором 23 з допомогою вентилятора 24 подаються в циклон 25 і бункер готової продукції 26, пилюка та легкі за об'ємом та масою гранули повертаються через циклон 19 і форсунку 10 в камеру 9, де закінчується процес формування гранул і здійснюється подача їх в бункер готової продукції. 4444 Фіг 1 Комп'ютерна верстка Д Шеверун Підписне праЭукшя Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA line for reprocessing chickens droppings into granulated organic and mineral fertilizers
Назва патенту російськоюЛиния переработки куриного помета в гранулированные органо-минеральные удобрения
МПК / Мітки
МПК: C05F 3/00
Мітки: органо-мінеральні, добрива, переробки, лінія, курячого, гранульовані, посліду
