Роторний копач для картоплі та коренеплодів

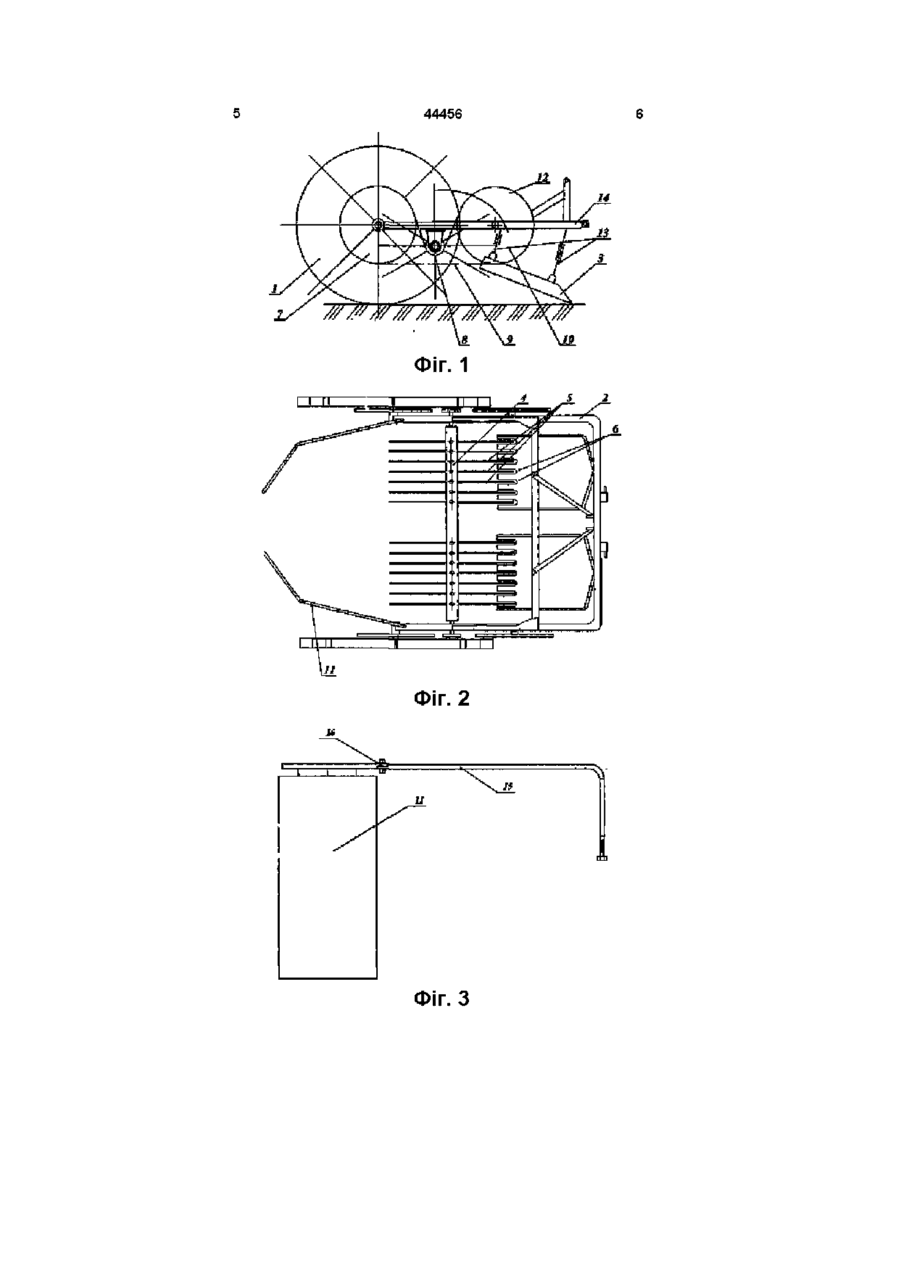

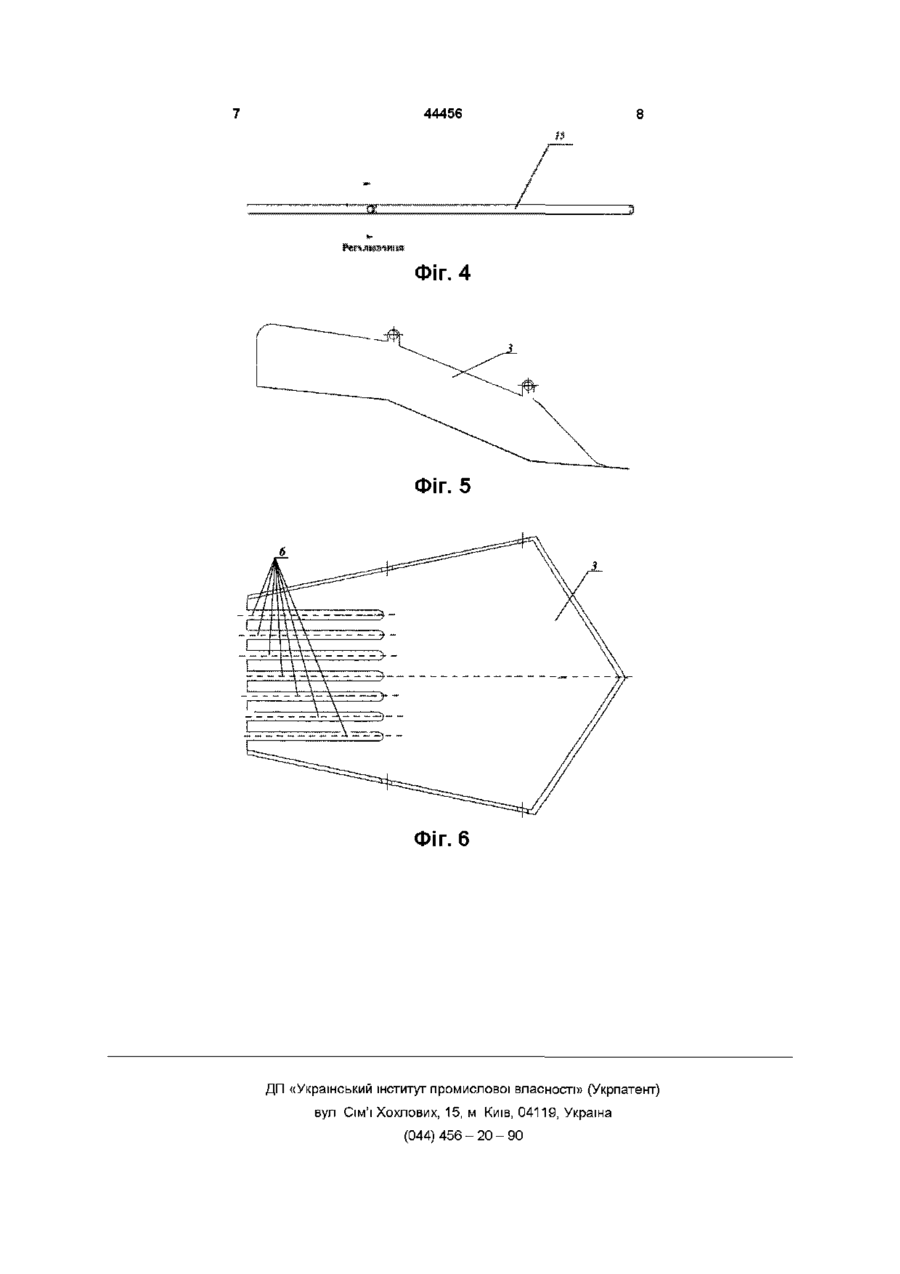

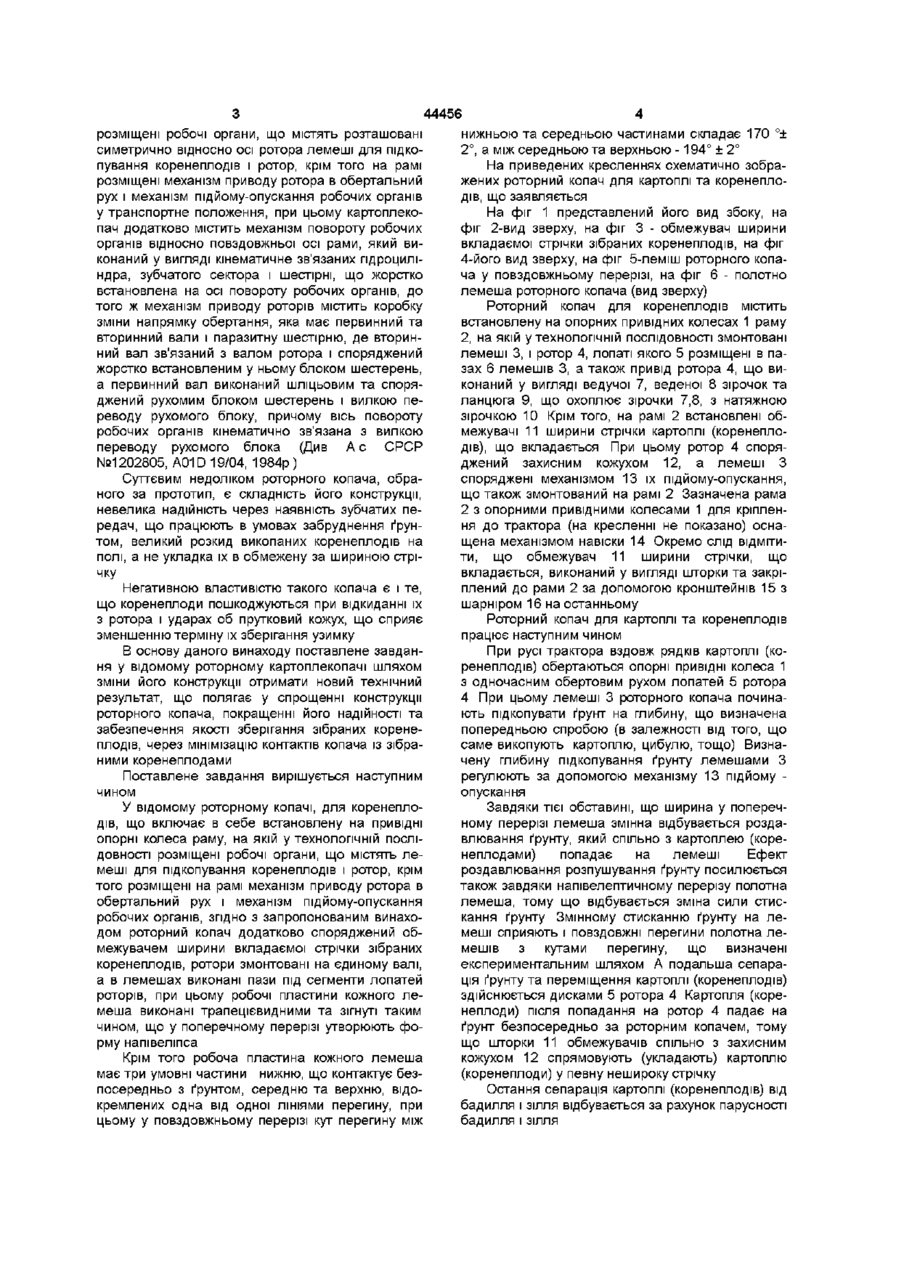

1 Роторний копач для картоплі та коренеплодів, що включає в себе встановлену на привідні опорні колеса раму, на якій у технологічній ПОСЛІДОВНОСТІ розміщені робочі органи, що містять лемеші для підкопування коренеплодів і ротор, крім того на рамі розміщені механізм приводу ротора в обертальний рух і механізм підйому-опускання робочих органів, який відрізняється тим, що він додатково оснащений обмежувачем ширини стрічки, що укладається, зібраної картоплі (коренеплодів), ротори змонтовані на єдиному привідному валу, а в лемешах виконані пази під сегменти лопатей роторів, при цьому робочі пластини кожного лемеша виконані трапецієвидними та зігнуті таким чином, що у поперечному перерізі утворюють форму напівеліпса 2 Роторний копач для картоплі та коренеплодів за п 1, який відрізняється тим, що робоча пластина кожного лемеша має три умовні частини нижню, що контактує безпосередньо з ґрунтом, середню та верхню, відокремлених одна від одної ЛІНІЯМИ перегину, при цьому у повздовжньому перерізі кут перегину між нижньою та середньою частинами складає 170°, а між середньою та верхньою -194° Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний для копання коренеплодів, а саме картоплі, столових буряків, моркви, цибулі Відомий бульбокопач, що містить робочі органи для підкопування бульб, привід руху пристрою та пристрій для відділення домішок і ґрунту від бульб та транспортування останніх, а також вивантажувальний пристрій, виконаний у вигляді ряду паралельних стержнів, осі яких розміщені вздовж напряму руху бульби при вивантаженні, причому вказані стержні розташовані в одній площині, нахилені під кутом до горизонту в напрямі вивантаження та консольне закріплені на перекладині, яка встановлена на рамі, перпендикулярно осям стержнів, до того ж перекладина з'єднана з рамою за допомогою двох шарнірів, розташованих на и кінцях з можливістю коливального руху відносно рами навколо осі цих шарнірів, а на рамі додатково встановлено привід коливального руху перекладини, з яким перекладина зв'язана (Див патент України №14515 A01D 17/00, 1995р ) ґрунтах Відомий також комбінований картоплекопач, що містить колісну раму, з встановленими на ній підкопуючими робочими органами, а над ними бітер, транспортно-сепаруючі органи, відокремлювач гички, бункер, причому відокремлювач гички являє собою транспортер, що виконаний на повздовжніх клинових пасах з поперечними гнучкими зв'язками та обжимними пасами, всередині контуру транспортера розміщений струшувач в його верхній ВІТЦІ, під транспортерами відокрелювача гички розміщений поперечний сортувальний транспортер з лопатами і лоток, крім того бункер виконаний двосекційним, а кожна з секцій змонтована біля КІНЦІВ сортувального транспортера (Див патент Роси №2033018, А01D 17/14, 1995р ) Недоліком такого копача є складність конструкції та необхідність та складність підбору коливань елементів конструкції, зокрема перекладини, що утруднює роботу приводу та викликає необхідність додаткового регулювання при роботі на різних Недоліками такого комбінованого картоплекопача є складність конструкції та низька ефективність роботи, зокрема, на операції сортування через те, що коренеплоди не повертаються у просторі, а рухаються ЛІНІЙНО, не попадаючи на ПОДІЛЬНІ пристрої різними боками Найбільш близьким за технічною суттю до роторного копача для картоплі та коренеплодів, що заявляється, є роторний картоплекопач, який включає в себе встановлену на привідні опорні колеса раму, на якій у технологічній ПОСЛІДОВНОСТІ (О ю 44456 нижньою та середньою частинами складає 170 °± 2°, а між середньою та верхньою -194° ± 2° На приведених кресленнях схематично зображених роторний копач для картоплі та коренеплодів, що заявляється На фіг 1 представлений його вид збоку, на фіг 2-вид зверху, на фіг 3 - обмежувач ширини вкладаємої стрічки зібраних коренеплодів, на фіг 4-його вид зверху, на фіг 5-леміш роторного копача у повздовжньому перерізі, на фіг 6 - полотно лемеша роторного копача (вид зверху) Роторний копач для коренеплодів містить встановлену на опорних привідних колесах 1 раму 2, на якій у технологічній ПОСЛІДОВНОСТІ змонтовані лемеші 3, і ротор 4, лопаті якого 5 розміщені в пазах 6 лемешів 3, а також привід ротора 4, що виконаний у вигляді ведучої 7, веденої 8 зірочок та ланцюга 9, що охоплює зірочки 7,8, з натяжною зірочкою 10 Крім того, на рамі 2 встановлені обмежувачі 11 ширини стрічки картоплі (коренеплодів), що вкладається При цьому ротор 4 споряджений захисним кожухом 12, а лемеші З споряджені механізмом 13 їх підйому-опускання, Суттєвим недоліком роторного копача, обращо також змонтований на рамі 2 Зазначена рама ного за прототип, є складність його конструкції, невелика надійність через наявність зубчатих пе2 з опорними привідними колесами 1 для кріпленредач, що працюють в умовах забруднення ґруння до трактора (на кресленні не показано) оснатом, великий розкид викопаних коренеплодів на щена механізмом навіски 14 Окремо слід ВІДМІТИполі, а не укладка їх в обмежену за шириною стріТИ, що обмежувач 11 ширини стрічки, що чку вкладається, виконаний у вигляді шторки та закріплений до рами 2 за допомогою кронштейнів 15 з Негативною властивістю такого копача є і те, шарніром 16 на останньому що коренеплоди пошкоджуються при відкиданні їх з ротора і ударах об прутковий кожух, що сприяє Роторний копач для картоплі та коренеплодів зменшенню терміну їх зберігання узимку працює наступним чином В основу даного винаходу поставлене завданПри русі трактора вздовж рядків картоплі (коня у відомому роторному картоплекопачі шляхом ренеплодів) обертаються опорні привідні колеса 1 зміни його конструкції отримати новий технічний 3 одночасним обертовим рухом лопатей 5 ротора результат, що полягає у спрощенні конструкції 4 При цьому лемеші 3 роторного копача починароторного копача, покращенні його надійності та ють підкопувати ґрунт на глибину, що визначена забезпечення якості зберігання зібраних коренепопередньою спробою (в залежності від того, що плодів, через мінімізацію контактів копача із зібрасаме викопують картоплю, цибулю, тощо) Визнаними коренеплодами чену глибину підкопування ґрунту лемешами З регулюють за допомогою механізму 13 підйому Поставлене завдання вирішується наступним опускання чином У відомому роторному копачі, для коренеплоЗавдяки тієї обставині, що ширина у поперечдів, що включає в себе встановлену на привідні ному перерізі лемеша змінна відбувається роздаопорні колеса раму, на якій у технологічній ПОСЛІвлювання ґрунту, який спільно з картоплею (кореДОВНОСТІ розміщені робочі органи, що містять ленеплодами) попадає на лемеші Ефект меші для підкопування коренеплодів і ротор, крім роздавлювання розпушування ґрунту посилюється того розміщені на рамі механізм приводу ротора в також завдяки напівелептичному перерізу полотна обертальний рух і механізм підйому-опускання лемеша, тому що відбувається зміна сили стисробочих органів, згідно з запропонованим винахокання ґрунту Змінному стисканню ґрунту на ледом роторний копач додатково споряджений обмеші сприяють і повздовжні перегини полотна лемежувачем ширини вкладаємої стрічки зібраних мешів з кутами перегину, що визначені коренеплодів, ротори змонтовані на єдиному валі, експериментальним шляхом А подальша сепараа в лемешах виконані пази під сегменти лопатей ція ґрунту та переміщення картоплі (коренеплодів) роторів, при цьому робочі пластини кожного лездійснюється дисками 5 ротора 4 Картопля (коремеша виконані трапецієвидними та зігнуті таким неплоди) після попадання на ротор 4 падає на чином, що у поперечному перерізі утворюють фоґрунт безпосередньо за роторним копачем, тому рму напівеліпса що шторки 11 обмежувачів спільно з захисним кожухом 12 спрямовують (укладають) картоплю Крім того робоча пластина кожного лемеша (коренеплоди) у певну нешироку стрічку має три умовні частини нижню, що контактує безрозміщені робочі органи, що містять розташовані симетрично відносно осі ротора лемеші для підкопування коренеплодів і ротор, крім того на рамі розміщені механізм приводу ротора в обертальний рух і механізм підйому-опускання робочих органів у транспортне положення, при цьому картоплекопач додатково містить механізм повороту робочих органів відносно повздовжньої осі рами, який виконаний у вигляді кінематичне зв'язаних гідроциліндра, зубчатого сектора і шестірні, що жорстко встановлена на осі повороту робочих органів, до того ж механізм приводу роторів містить коробку зміни напрямку обертання, яка має первинний та вторинний вали і паразитну шестірню, де вторинний вал зв'язаний з валом ротора і споряджений жорстко встановленим у ньому блоком шестерень, а первинний вал виконаний шліцьовим та споряджений рухомим блоком шестерень і вилкою переводу рухомого блоку, причому вісь повороту робочих органів кінематично зв'язана з вилкою переводу рухомого блока (Див А с СРСР №1202805, А01D 19/04, 1984р ) посередньо з ґрунтом, середню та верхню, відокремлених одна від одної ЛІНІЯМИ перегину, при цьому у повздовжньому перерізі кут перегину між Остання сепарація картоплі (коренеплодів) від бадилля і зілля відбувається за рахунок парусності бадилля і зілля 44456 w Фіг. 1 І-Ц-J-L Фіг. 2 Фіг. З 44456 Фіг. 4 Фіг. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
