Сито грохота

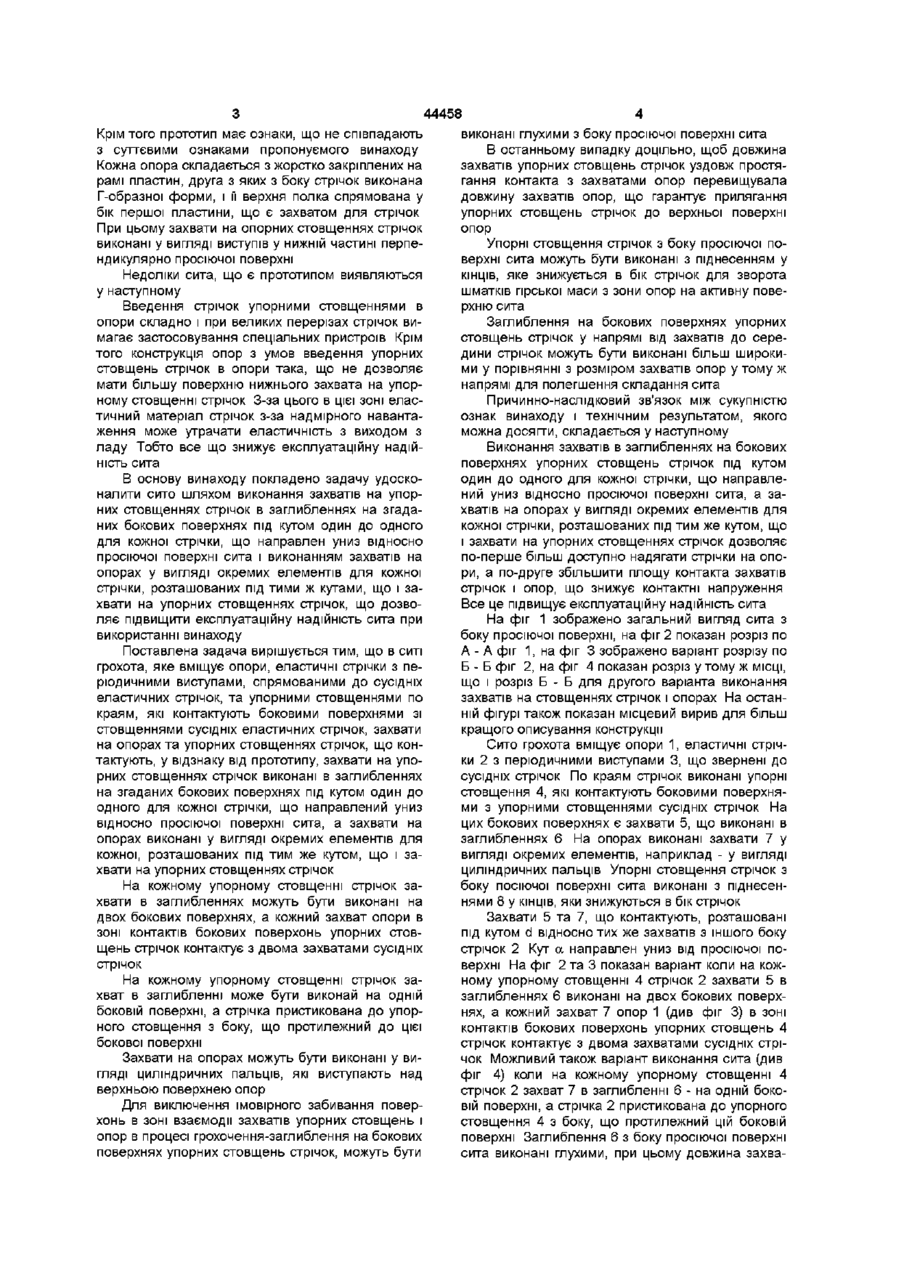

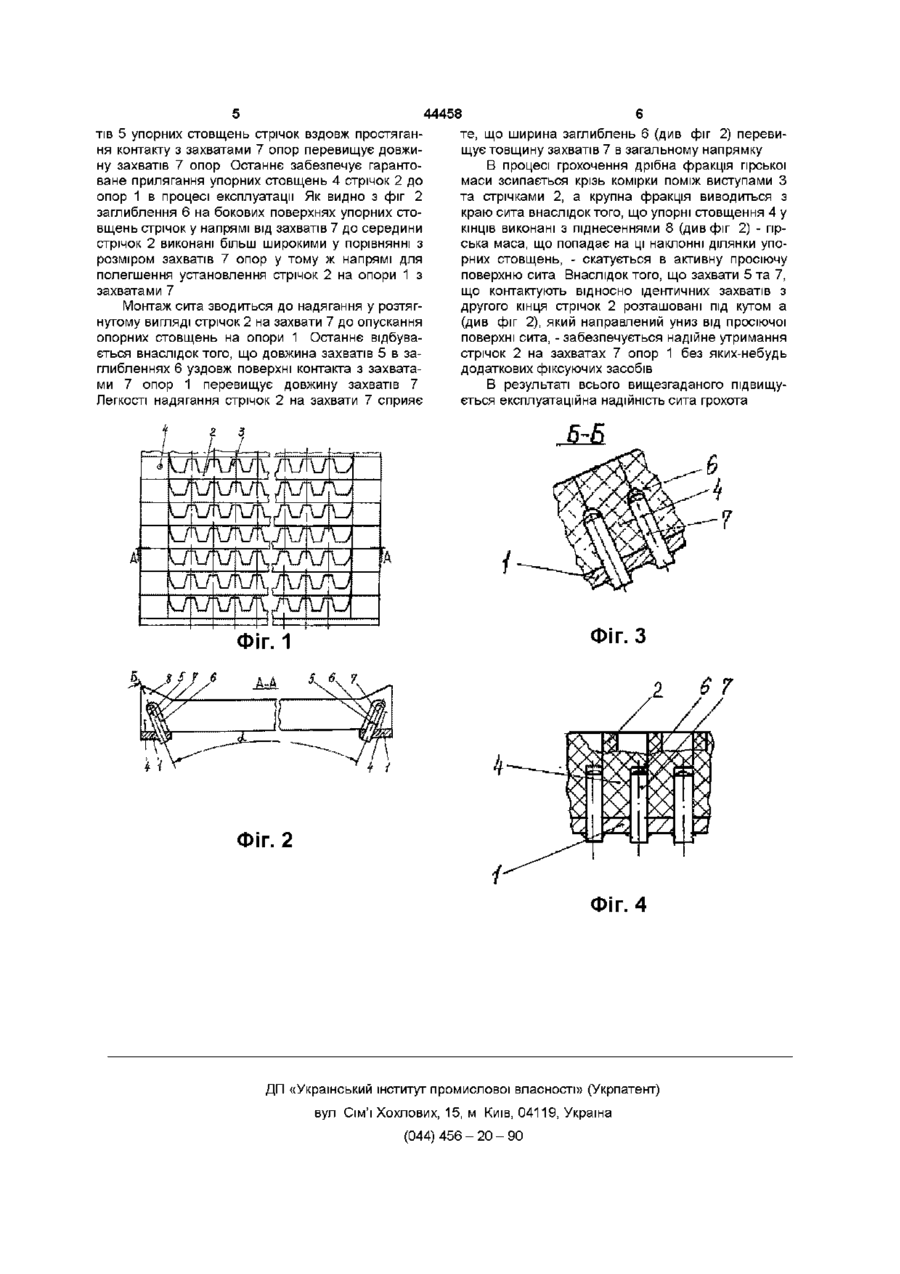

1 Сито грохота, яке вміщує опори, еластичні стрічки з періодичними виступами, спрямованими до сусідніх еластичних стрічок, та упорними стовщеннями по краям, які контактують боковими поверхнями зі стовщеннями сусідніх еластичних стрічок, захвати на упорних стовщеннях стрічок, що контактують, яке відрізняється тим, що захвати на упорних стовщеннях стрічок виконані в заглибленнях на згаданих бокових поверхнях під кутом один до одного для кожної стрічки, що направлений униз відносно просіюючої поверхні сита, а захвати на опорах виконані у вигляді окремих елементів для кожної стрічки, розташованих під тим же кутом, що і захвати на упорних стовщеннях стрічок 2 Сито за п 1, яке відрізняється тим, що на кожному упорному стовщенні стрічок захвати в заглибленнях виконані на двох бокових поверхнях, а кожний захват опори в зоні контактів бокових поверхонь упорних стовщень стрічок контактує з двома захватами сусідніх стрічок 3 Сито за п 1, яке відрізняється тим, що на кожному упорному стовщенні стрічок захват в заглибленні виконаній одній боковій поверхні, а стрічка пристикована до упорного стовщення з боку, що протилежний до цієї бокової поверхні 4 Сито за п 1, яке відрізняється тим, що захвати на опорах виконані у вигляді циліндричних пальців, які виступають над верхньою поверхнею опор 5 Сито за п 1, яке відрізняється тим, що заглиблення на бокових поверхнях упорних стовщень стрічок виконані глухими з боку просіюючої поверхні сита 6 Сито за п 5, яке відрізняється тим, що довжина захватів упорних стовщень стрічок уздовж простягання контакта з захватами опор перевищує довжину захватів опор 7 Сито за п 1, яке відрізняється тим, що упорні стовщення стрічок з боку просіюючої поверхні сита виконані з підвищенням біля КІНЦІВ, яке знижується в бік стрічок 8 Сито за п 1, яке відрізняється тим, що заглиблення на бокових поверхнях упорних стовщень стрічок у напрямі від захватів до середини стрічок виконані більш широкими у порівнянні з розміром захватів опор утому ж напрямі Винахід відноситься до техніки розділення сипких матеріалів і може бути використаний в гірничодобувної, металургійної та інших галузях промисловості В існуючим в теперішній час рівні техніки є відомим аналог-сито за а с СРСР № 1050755, В07В 1/04, від 24 03 82р Це сито вміщує закріплені в опорах еластичні стрічки з періодичними виступами, виконані зменшуючимися по довжині від середини до опор з бічними поверхнями у формі прямокутних трикутників Також це сито вміщує упорні стовщення по краям стрічок, що заведені у прорізи опор поперед упорними стовщеннями 3 суттєвими ознаками винаходу у аналога збігаються опори, еластичні стрічки з періодичними виступами та упорними стовщеннями по краям Недолік цього аналога складається у частому обриві стрічок в зоні стикування з упорними стовщеннями з-за концентрації навантаження в цих місцях, що веде до низької надійності Прототипом пропонуємого сита грохота виявляється сито за ас СРСР № 845878, В07В 1/46, від 08 10 79р Це сито складається з опор, еластичних стрічок з періодичними виступами, що спрямовані до сусідніх стрічок, упорними стовщеннями по краям стрічок, контактуючими боковими поверхнями зі стовщеннями сусідніх еластичних стрічок, захвати на опорах та упорних стовщеннях стрічок, що контактують Ці ознаки виявляються загальними з суттєвими ознаками пропонуємого винаходу 00 ю 44458 Крім того прототип має ознаки, що не співпадають з суттєвими ознаками пропонуємого винаходу Кожна опора складається з жорстко закріплених на рамі пластин, друга з яких з боку стрічок виконана Г-образної форми, і її верхня полка спрямована у бік першої пластини, що є захватом для стрічок При цьому захвати на опорних стовщеннях стрічок виконані у вигляді виступів у нижній частині перпендикулярно просіючої поверхні Недоліки сита, що є прототипом виявляються у наступному Введення стрічок упорними стовщеннями в опори складно і при великих перерізах стрічок вимагає застосовування спеціальних пристроїв Крім того конструкція опор з умов введення упорних стовщень стрічок в опори така, що не дозволяє мати більшу поверхню нижнього захвата на упорному стовщенні стрічок З-за цього в цієї зоні еластичний матеріал стрічок з-за надмірного навантаження може утрачати еластичність з виходом з ладу Тобто все що знижує експлуатаційну надійність сита В основу винаходу покладено задачу удосконалити сито шляхом виконання захватів на упорних стовщеннях стрічок в заглибленнях на згаданих бокових поверхнях під кутом один до одного для кожної стрічки, що направлен униз відносно просіючої поверхні сита і виконанням захватів на опорах у вигляді окремих елементів для кожної стрічки, розташованих під тими ж кутами, що і захвати на упорних стовщеннях стрічок, що дозволяє підвищити експлуатаційну надійність сита при використанні винаходу Поставлена задача вирішується тим, що в ситі грохота, яке вміщує опори, еластичні стрічки з періодичними виступами, спрямованими до сусідніх еластичних стрічок, та упорними стовщеннями по краям, які контактують боковими поверхнями зі стовщеннями сусідніх еластичних стрічок, захвати на опорах та упорних стовщеннях стрічок, що контактують, у відзнаку від прототипу, захвати на упорних стовщеннях стрічок виконані в заглибленнях на згаданих бокових поверхнях під кутом один до одного для кожної стрічки, що направлений униз відносно просіючої поверхні сита, а захвати на опорах виконані у вигляді окремих елементів для кожної, розташованих під тим же кутом, що і захвати на упорних стовщеннях стрічок На кожному упорному стовщенні стрічок захвати в заглибленнях можуть бути виконані на двох бокових поверхнях, а кожний захват опори в зоні контактів бокових поверхонь упорних стовщень стрічок контактує з двома захватами сусідніх стрічок На кожному упорному стовщенні стрічок захват в заглибленні може бути виконай на одній боковій поверхні, а стрічка пристикована до упорного стовщення з боку, що протилежний до цієї бокової поверхні Захвати на опорах можуть бути виконані у вигляді циліндричних пальців, які виступають над верхньою поверхнею опор Для виключення імовірного забивання поверхонь в зоні взаємодії захватів упорних стовщень і опор в процесі грохочення-заглиблення на бокових поверхнях упорних стовщень стрічок, можуть бути виконані глухими з боку просіючої поверхні сита В останньому випадку доцільно, щоб довжина захватів упорних стовщень стрічок уздовж простягання контакта з захватами опор перевищувала довжину захватів опор, що гарантує прилягання упорних стовщень стрічок до верхньої поверхні опор Упорні стовщення стрічок з боку просіючої поверхні сита можуть бути виконані з піднесенням у КІНЦІВ, яке знижується в бік стрічок для зворота шматків гірської маси з зони опор на активну поверхню сита Заглиблення на бокових поверхнях упорних стовщень стрічок у напрямі від захватів до середини стрічок можуть бути виконані більш широкими у порівнянні з розміром захватів опор у тому ж напрямі для полегшення складання сита Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, складається у наступному Виконання захватів в заглибленнях на бокових поверхнях упорних стовщень стрічок під кутом один до одного для кожної стрічки, що направлений униз відносно просіючої поверхні сита, а захватів на опорах у вигляді окремих елементів для кожної стрічки, розташованих під тим же кутом, що і захвати на упорних стовщеннях стрічок дозволяє по-перше більш доступно надягати стрічки на опори, а по-друге збільшити площу контакта захватів стрічок і опор, що знижує контактні напруження Все це підвищує експлуатаційну надійність сита На фіг 1 зображено загальний вигляд сита з боку просіючої поверхні, на фіг 2 показан розріз по А - А фіг 1, на фіг 3 зображено варіант розрізу по Б - Б фіг 2, на фіг 4 показан розріз у тому ж МІСЦІ, що і розріз Б - Б для другого варіанта виконання захватів на стовщеннях стрічок і опорах На останній фігурі також показан місцевий вирив для більш кращого описування конструкції Сито грохота вміщує опори 1, еластичні стрічки 2 з періодичними виступами 3, що звернені до сусідніх стрічок По краям стрічок виконані упорні стовщення 4, які контактують боковими поверхнями з упорними стовщеннями сусідніх стрічок На цих бокових поверхнях є захвати 5, що виконані в заглибленнях 6 На опорах виконані захвати 7 у вигляді окремих елементів, наприклад - у вигляді циліндричних пальців Упорні стовщення стрічок з боку посіючої поверхні сита виконані з піднесеннями 8 у КІНЦІВ, яки знижуються в бік стрічок Захвати 5 та 7, що контактують, розташовані під кутом d відносно тих же захватів з іншого боку стрічок 2 Кут а направлен униз від просіючої поверхні На фіг 2 та 3 показан варіант коли на кожному упорному стовщенні 4 стрічок 2 захвати 5 в заглибленнях 6 виконані на двох бокових поверхнях, а кожний захват 7 опор 1 (див фіг 3) в зоні контактів бокових поверхонь упорних стовщень 4 стрічок контактує з двома захватами сусідніх стрічок Можливий також варіант виконання сита (див фіг 4) коли накожному упорному стовщенні 4 стрічок 2 захват 7 в заглибленні 6 - на одній боковій поверхні, а стрічка 2 пристикована до упорного стовщення 4 з боку, що протилежний цій боковій поверхні Заглиблення 6 з боку просіючої поверхні сита виконані глухими, при цьому довжина захва тів 5 упорних стовщень стрічок вздовж простягання контакту з захватами 7 опор перевищує довжину захватів 7 опор Останнє забезпечує гарантоване прилягання упорних стовщень 4 стрічок 2 до опор 1 в процесі експлуатації Як видно з фіг 2 заглиблення 6 на бокових поверхнях упорних стовщень стрічок у напрямі від захватів 7 до середини стрічок 2 виконані більш широкими у порівнянні з розміром захватів 7 опор у тому ж напрямі для полегшення установлення стрічок 2 на опори 1 з захватами 7 Монтаж сита зводиться до надягання у розтягнутому вигляді стрічок 2 на захвати 7 до опускання опорних стовщень на опори 1 Останнє відбувається внаслідок того, що довжина захватів 5 в заглибленнях 6 уздовж поверхні контакта з захватами 7 опор 1 перевищує довжину захватів 7 Легкості надягання стрічок 2 на захвати 7 сприяє 44458 те, що ширина заглиблень 6 (див фіг 2) перевищує товщину захватів 7 в загальному напрямку В процесі грохочення дрібна фракція гірської маси зсипається крізь комірки поміж виступами З та стрічками 2, а крупна фракція виводиться з краю сита внаслідок того, що упорні стовщення 4 у КІНЦІВ виконані з піднесеннями 8 (див фіг 2) - гірська маса, що попадає на ці наклоны ділянки упорних стовщень, - скатується в активну просіючу поверхню сита Внаслідок того, що захвати 5 та 7, що контактують відносно ідентичних захватів з другого кінця стрічок 2 розташовані під кутом а (див фіг 2), який направлений униз від просіючої поверхні сита, - забезпечується надійне утримання стрічок 2 на захватах 7 опор 1 без яких-небудь додаткових фіксуючих засобів В результаті всього вищезгаданого підвищується експлуатаційна надійність сита грохота Фіг. З Фіг. 1 £ *ч І 1 4 і т Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 6 7
