Змішувач

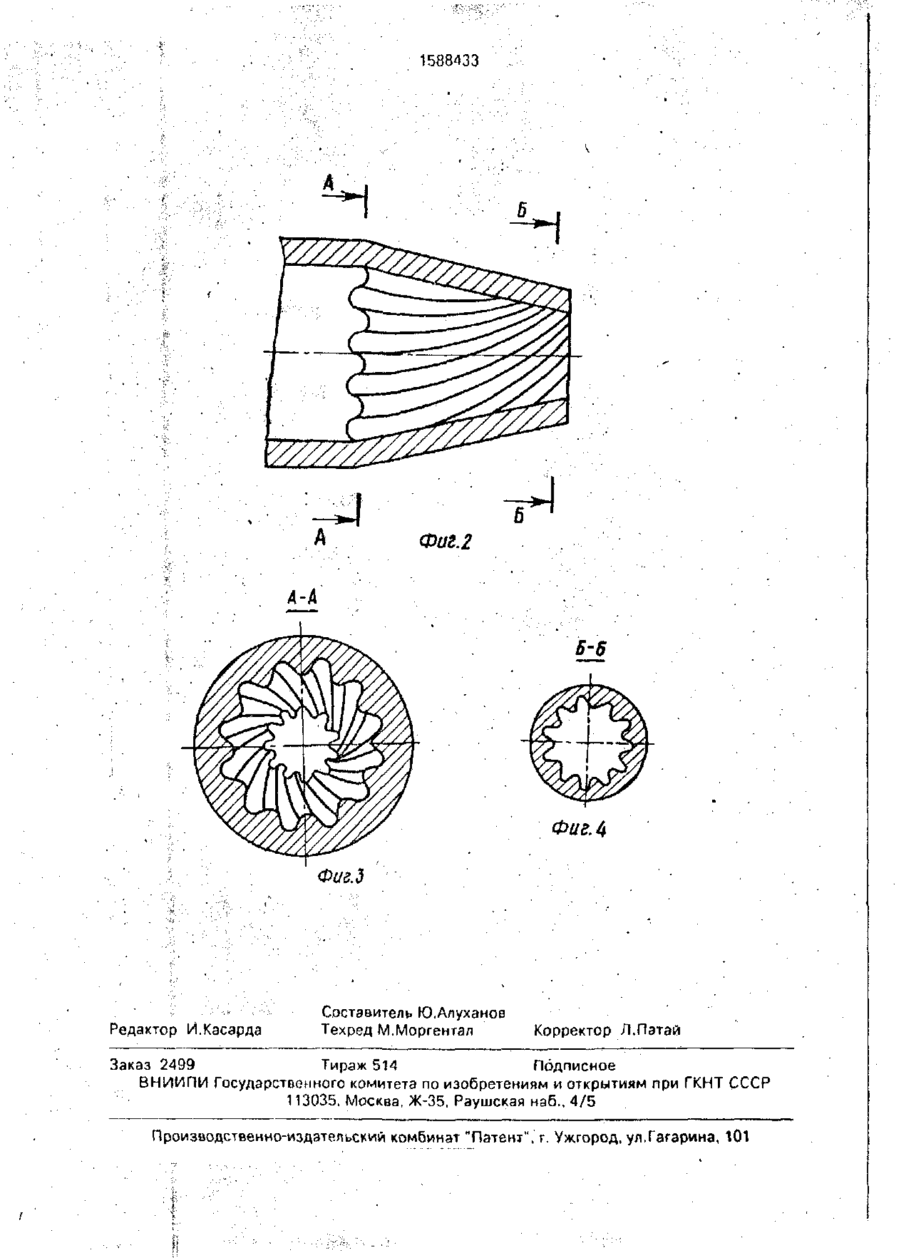

Изобретение относится к смесителям для приготовления растворов и может быть использовано о химической промышленности строительстве Применение смесителя позволяет повысить эффективность перемешивания Смеситель содержит напорную 1 и смесительную 2 камеры, соединенные посредством гофрированного диффузора Рабочий агент подается в нагнетательные патрубки 6 и 7 В пространстве между патрубками образуется зона разрежения, что способствует эжекции перемешиваемой среды и ее интенсивному перемешиванию Выходные срезы сопл 5 и 8 выполнены скошенными в противоположные стороны Гофры конфузора имеют переменную высоту и расположены по винтовой линии 1 з.п ф-лы, 4 ил en oo 00 Фиг 1 ч з 158G433 Изобретение относится к смесителям, предназначенным для приготовления растворов, и может найти применение в химической, строительной и других отраслях промышленности. 5 Цель изобретения - повышение эффективности перемешивания. На фиг 1 представлен смеситель, продольный разрез, на фиг 2 - конфузор; на фиг.З - разрез А-А на фиг,2; на фиг.4 - 10 разрез Б~Б на фиг.2 Смеситель содержит напорную камеру 1, смесительную камеру 2, соединенные посредством гофрированного конфузора 3, гофры которого имеют различную высоту и 15 расположены по винтовой линии, патрубок 4 инжектируемого компонента с соплом 5, кромка последнего скошена под углом 3060°, нагнетательный патрубок 6, подключенный к напорной камере 1, и 20 нагнетательный патрубок 7 с соплом 8, кромка которого скошена под углом 25-75° \л в противоположном направлении скоса сопла 5 патрубка 4 инжектируемого компонента, 25 4 налов, потоки делятся на множество отдельных закрученных струй При этом происходит взаимное проникновение перемешиваемых потоков с нарастающей интенсивностью, получаемой зз счет плавного изменения проходных сечений каналов. Кроме того, выходные срезы сопл 5 и 8 патрубков выполнены скошенными в противоположных направлениях, чго позволяет получить сложнозакрученные встречные потоки, позволяющие наиболее эффективно осуществлять перемешивание потоков. Таким образом, выполнение конфузора гофрированным, с различной высотой гофр и расположением их по винтовой линии позволяет существенно интенсифицировать процесс массообмена, сохранить по длине конусных копец равномерно профили скорости, интенсифицировать турбулентные пульсации, которые полезно используются в массообменном процессе, а выполнение кромок сопл нагнетательного патрубка и патрубка инжектируемого материала скошенными в противоположных нвправлениях улучшает условия перемешивания Смеситель работает следующим обрапотоков инжектируемого материала, повызом шает турбулизэцию рабочих потоков. Формула изобретения Рабочий агент, например вода, подается насосом в нагнетательные патрубки 6 и 1. Смеситель, содержащий напорную и 7. В пространстве между патрубком 4 и до- 30 смесительную камеры, соединенные пополнительным нагнетательным патрубком средством конфузора, установленные коакобразуется зона пониженного давления (васизльно патрубок и н ж е к т и р у е м о г о куум), за счет чего в это пространство начиматериала и два нагнетательных патрубка, нает поступать инжектируемый материал снабженных соплами, о т л и ч а ю щ и й с я Он контактирует с внутренней поверхно- 35 тем, что. с целью повышения эффективности стью струи рабочего агента, вытекающего перемешивания, внутренняя поверхность из патрубка 4, и наружной поверхностью конфузора выполнена гофрированной, а струи рабочего агента, вытекающего из паткромки сопл нагнетательного патрубка и рубка 7. Таким образом, инжектируемый патрубка инжектируемого материала скокомпонент попадает между поверхностями 40 шемы в противоположных направлениях. двух пересекающихся рабочих потоков, 2. Смеситель по п.1, о т л и ч а ю щ и йдвижущихся с различными скоростями с я тем, что гофры конфузора имеют переБлагодаря образованию на рабочих поменную высоту и расположены по винтовой верхностях винтовых пересекающихся калинии. 45 1588433 Фаг. 2 Б-6 Фиг. 4 Фиг.З Редактор Й.Касарда Составитель Ю.Алуханов Техред М.Моргентал Корректор Л.Патай Заказ 2499 Тираж 514 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
