Револьвер

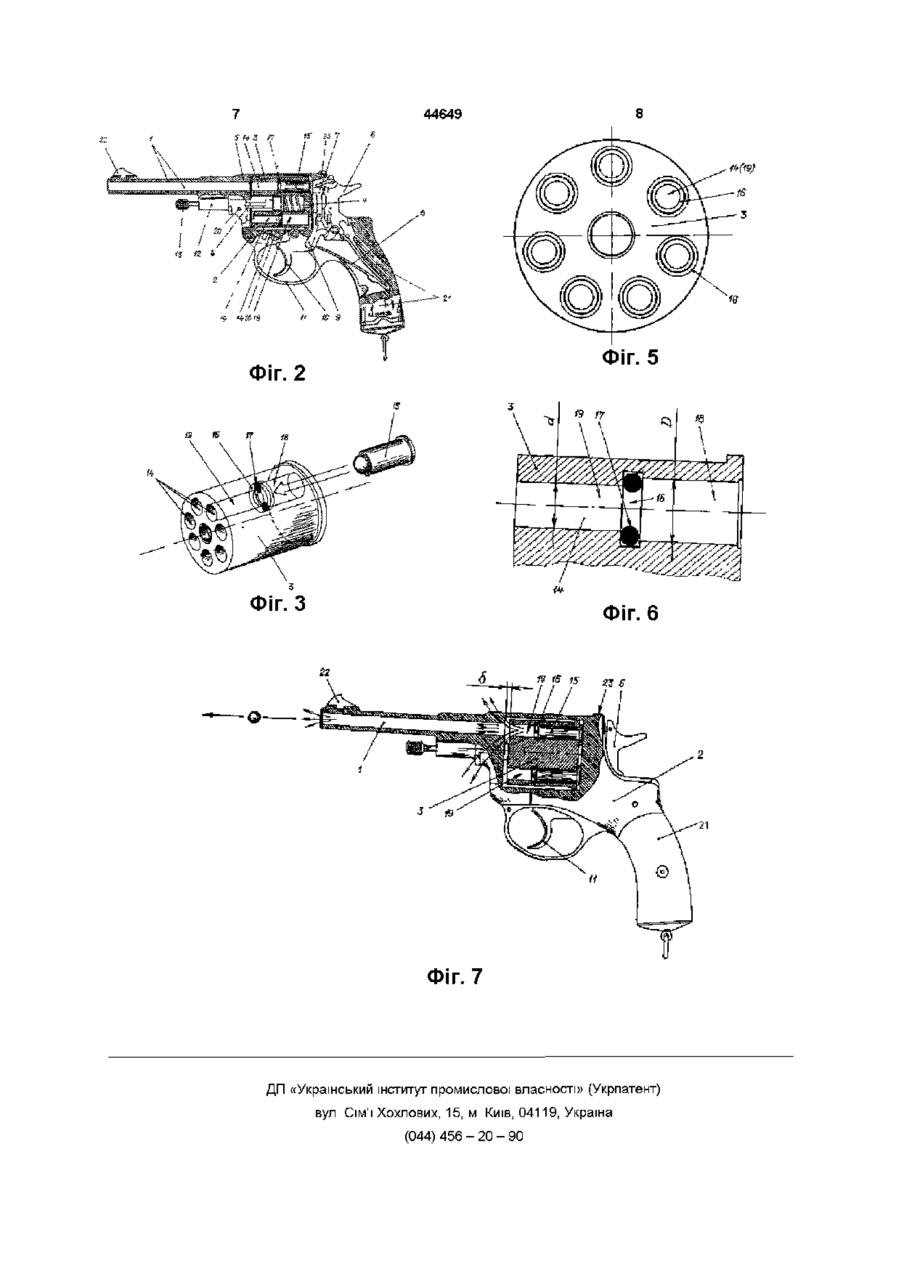

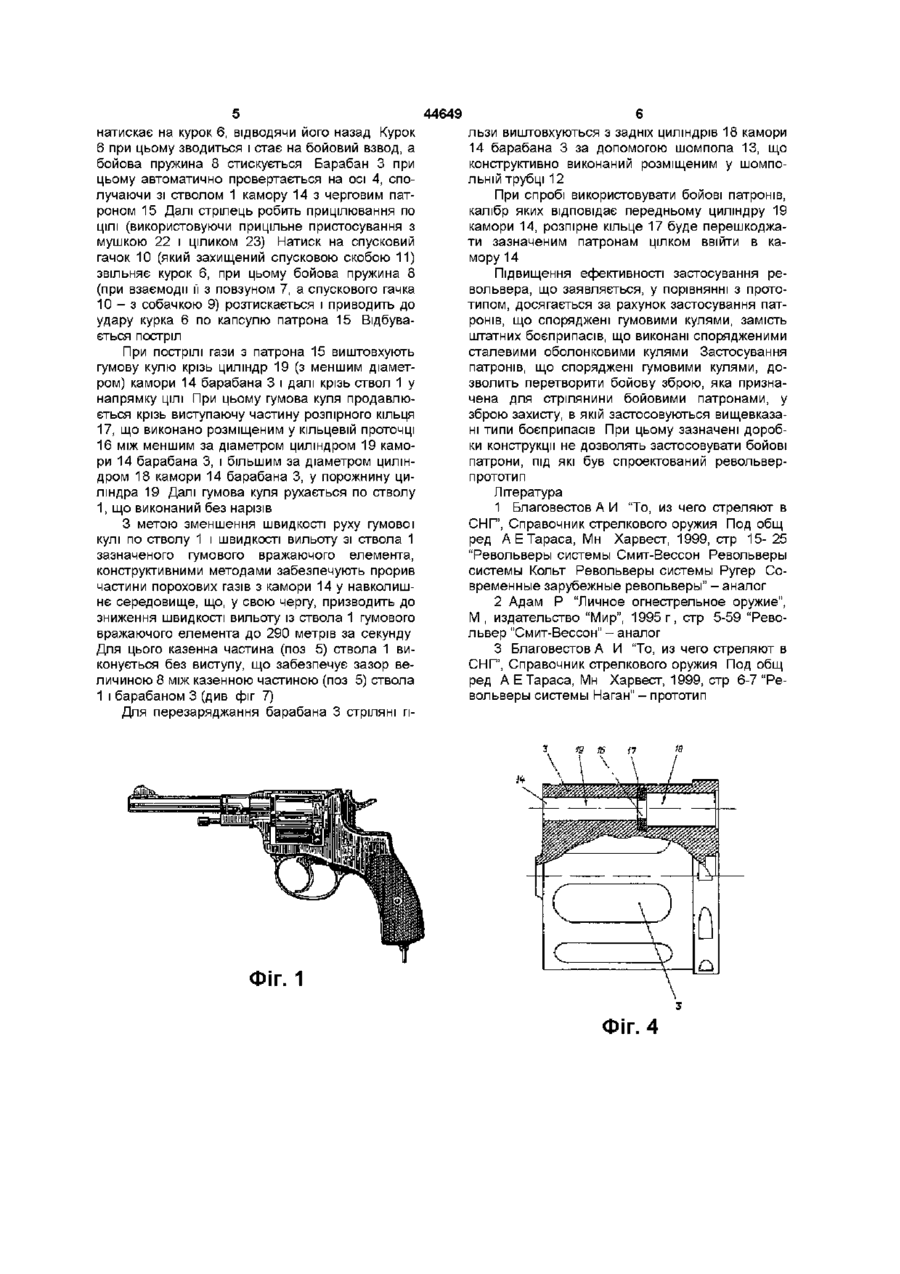

1 Револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камо ри для патронів, який відрізняється тим, що ствол виконаний без нарізів, згадані камори барабана револьвера виконані кожна у вигляді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, між згаданими циліндричними частинами камори виконана кільцева проточка, при цьому в проточку вставлене розпірне кільце, задня циліндрична частина камори виконується більшого діаметра і ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, а кільце виконане виступаючим щодо внутрішньої стінки меншого циліндра на величину не менш ніж 1/5 свого діаметра 2 Револьвер за п 1, який відрізняється тим, що барабан виконаний зафіксованим від відкидання 3 Револьвер за п 1, який відрізняється тим, що казенна частина ствола виконана без виступу Винахід відноситься до галузі озброєння, зокрема до ручної стрілецької зброї, а саме до револьверів і боєприпасів до них Відомий револьвер, який містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів/1/ До недоліків відомого револьвера відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, при цьому неможливо застосовувати боєприпаси, що споряджені газом, гумовою кулею чи дробовим зарядом Відомий револьвер, який містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів 121 До недоліків відомого револьвера відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами (спорядженими бойовими вражаючими елементами), при цьому неможливо застосовувати боєприпаси, що споряджені газом, гумовою кулею чи дробовим зарядом Найбільш близьким технічним рішенням, обраним як прототип, є револьвер, що містить ствол, що виконаний з'єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів /З/ До недоліків відомого револьвера, що обраний як прототип, відноситься те, що з нього можна вести стрілянину тільки штатними боєприпасами, що споряджені сталевою оболонковою кулею Конструкція барабана не передбачає застосування боєприпасів, що споряджені гумовою кулею, газом чи дробовим зарядом В основу винаходу поставлена задача шляхом зміни конструкції барабана забезпечити можливість застосування боєприпасів, що споряджені гумовою кулею Суть винаходу в револьвері, що містить (О 44649 ствол, що виконаний з єднаним жорстко з рамою, барабан, установлений на осі з можливістю повороту навколо своєї осі, казенник, курок, повзун, бойову пружину, собачку, що зв'язана зі спусковим гачком, спускову скобу, жорстко закріплену на рамі, шомпольну трубку із шомполом, при цьому в барабані виконані камори для патронів, досягається шляхом виконання ствола без нарізів, виконання кожної згаданої камори барабана револьвера у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, виконання між згаданими циліндричними частинами камори кільцевої проточки, розміщення в проточці розпірного кільця, виконання задньої циліндричної частини камори більшого діаметра і ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, виконання кільця виступаючим щодо внутрішньої стінки меншого циліндра на величину не менш ніж 1/5 свого діаметра, виконання барабана зафіксованим від відкидання, виконання казенної частини ствола без виступу Рішення технічної задачі в револьвері, що заявляється, практично можливо, тому що технологічно можливо, наприклад, шляхом свердлення, збільшити діаметр частини камори для боєприпасів до величини, що буде відповідати діаметру боєприпасів, які застосовуються, наприклад, патрона, що споряджений гумовою кулею Таким чином одержують конструкцію камори, що виконана у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного Також технологічно можливо виконати глибину свердлення ВІДПОВІДНІЙ довжині боєприпасів, які застосовуються, наприклад, зазначеного вище патрона, що споряджений гумовою кулею 3 метою недопущення застосування штатних боєприпасів при зазначеній конструкції камори для патрона, що заявляється, між більшою і меншою за діаметром частинами камори виконують кільцеву проточку, у яку вставляють розпірне кільце Також з метою недопущення застосування штатних боєприпасів конструктивно виконують барабан без відкидання Проточку для розпірного кільця виконують таким чином, щоб розпірне кільце виступало над внутрішнім каналом згаданого циліндра (з меншим діаметром) на величину не менш ніж 1/5 свого діаметра 3 метою недопущення застосування штатних боєприпасів ствол виконують із гладкою внутрішньою поверхнею, тобто без нарізів, наприклад, шляхом розсвердлення каналу ствола під більший калібр боєприпасів Порівняльний аналіз технічного рішення, що заявляється із прототипом дозволяє зробити висновок, що револьвер, що заявляється, відрізняється тим, що ствол виконаний без нарізів, згадані камори барабана револьвера виконані кожна у виді двох циліндрів різного діаметра, розміщених вісесиметрично один до одного, між згаданими циліндричними частинами камори виконана кільцева проточка, при цьому в проточку вставлене розпірне кільце, задня циліндрична частина камори виконується більшого діаметра і ВІДПОВІДНО діаметру гільзи патрона, що споряджений гумовою кулею, а кільце виконане виступаючим щодо внутрішньої стінки меншого циліндра на величину не менш ніж 1/5 свого діаметра, барабан виконаний зафіксованим від відкидання, а казенна частина ствола виконана без виступу Таким чином, револьвер, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 представлений загальний вигляд револьвера, на фіг 2 представлена конструктивнокомпонувальна схема револьвера, на фіг 3 показаний загальний вигляд барабана для патронів, на фіг 4-5 показаний барабан для патронів, ВІДПОВІДНО, на виді збоку (у розрізі) і на виді ззаду, на фіг 6 представлена схема розміщення розпірного кільця в кільцевій проточці в каморі барабана (як варіант конструктивного виконання), на фіг 7 показана схема розташування барабана стосовно казенної частини ствола в момент пострілу Револьвер (див фіг 1 і фіг 2) містить ствол 1, що виконаний з'єднаним жорстко з рамою 2, барабан 3, установлений на осі 4 з можливістю повороту навколо своєї осі, казенник 5, курок 6, повзун 7, бойову пружину 8, собачку 9, що зв'язана зі спусковим гачком 10, спускову скобу 11, жорстко закріплену на рамі 2, шомпольну трубку 12 із шомполом 13, при цьому в барабані 3 виконані камори 14 для патронів 15 Як варіант конструктивного виконання ствол 1 виконаний без нарізів Камори 14 барабана 3 револьвери виконані кожна у виді двох циліндрів різного діаметра, наприклад, діаметра d і D, де d < D (див фіг 4-6), розміщених вісесиметрично один до одного Між згаданими циліндричними частинами камори 14 виконана кільцева проточка 16, при цьому в проточку 16 уставлено розпірне кільце 17 Задній циліндр 18 виконується більшого діаметра (D) і ВІДПОВІДНИМ діаметру гільзи патрона 15 (який виконаний спорядженим гумовою кулею) (див фіг 4) Розпірне кільце 17 конструктивне виконано виступаючим щодо внутрішньої стінки меншого за діаметром циліндра 19 на величину не менш, ніж на 1/5 свого діаметра (див фіг 4) Конструктивно барабан 3 виконаний зафіксованим від відкидання, наприклад, за допомогою установки штифта 20 3 метою зменшення швидкості вильоту зі ствола 1 гумового вражаючого елемента (шляхом забезпечення прориву частини порохових газів з камори 14 у навколишнє середовище, що, у свою чергу знизить швидкість вильоту із ствола 1 гумового вражаючого елемента до 290 метрів у секунду), казенна частина ствола 1 виконана без виступу (див фіг 7) З рамою 2 жорстко з'єднана рукоятка 21 для утримання зброї Прицільне пристосування виконане у виді мушки 22 і цілика 23 (див фіг 1-2) Револьвер застосовується таким чином Попередньо барабан 3 споряджається патронами 15 Для цього в камори 14 барабана 3, а саме, у задній циліндр 18 кожної камори 14 барабана 3 вставляються патрони 15, що виконані спорядженими гумовою кулею Барабану 3 з патронами 15 забезпечується можливістьобертання на осі 4 При цьому передня частина патрона 15 знаходиться в районі казенника 5 ствола 1 Стрілець бере револьвер у руку за рукоятку 21, що є продовженням рами 2, і пальцем руки 44649 натискає на курок 6, відводячи його назад Курок 6 при цьому зводиться і стає на бойовий взвод, а бойова пружина 8 стискується Барабан 3 при цьому автоматично провертається на осі 4, сполучаючи зі стволом 1 камору 14 з черговим патроном 15 Далі стрілець робить прицілювання по ЦІЛІ (використовуючи прицільне пристосування з мушкою 22 і ціликом 23) Натиск на спусковий гачок 10 (який захищений спусковою скобою 11) звільняє курок 6, при цьому бойова пружина 8 (при взаємодії її з повзуном 7, а спускового гачка І О - з собачкою 9) розтискається і приводить до удару курка 6 по капсулю патрона 15 Відбувається постріл При пострілі гази з патрона 15 виштовхують гумову кулю крізь циліндр 19 (з меншим діаметром) камори 14 барабана 3 і далі крізь ствол 1 у напрямку ЦІЛІ При цьому гумова куля продавлюється крізь виступаючу частину розпірного кільця 17, що виконано розміщеним у кільцевій проточці 16 між меншим за діаметром циліндром 19 камори 14 барабана 3, і більшим за діаметром циліндром 18 камори 14 барабана 3, у порожнину циліндра 19 Далі гумова куля рухається по стволу 1, що виконаний без нарізів З метою зменшення швидкості руху гумової кулі по стволу 1 і швидкості вильоту зі ствола 1 зазначеного гумового вражаючого елемента, конструктивними методами забезпечують прорив частини порохових газів з камори 14 у навколишнє середовище, що, у свою чергу, призводить до зниження швидкості вильоту із ствола 1 гумового вражаючого елемента до 290 метрів за секунду Для цього казенна частина (поз 5) ствола 1 виконується без виступу, що забезпечує зазор величиною 8 між казенною частиною (поз 5) ствола 1 і барабаном 3 (див фіг 7) Для перезаряджання барабана 3 стріляні гі льзи виштовхуються з задніх циліндрів 18 камори 14 барабана 3 за допомогою шомпола 13, що конструктивно виконаний розміщеним у шомпольній трубці 12 При спробі використовувати бойові патронів, калібр яких відповідає передньому циліндру 19 камори 14, розпірне кільце 17 буде перешкоджати зазначеним патронам цілком ввійти в камору 14 Підвищення ефективності застосування револьвера, що заявляється, у порівнянні з прототипом, досягається за рахунок застосування патронів, що споряджені гумовими кулями, замість штатних боєприпасів, що виконані спорядженими сталевими оболонковими кулями Застосування патронів, що споряджені гумовими кулями, дозволить перетворити бойову зброю, яка призначена для стрілянини бойовими патронами, у зброю захисту, в якій застосовуються вищевказані типи боєприпасів При цьому зазначені доробки конструкції не дозволять застосовувати бойові патрони, під які був спроектований револьверпрототип Література 1 Благовестов А И "То, из чего стреляют в СНГ", Справочник стрелкового оружия Под общ ред А Е Тараса, Мн Харвест, 1999, стр 15- 25 "Револьверы системы Смит-Вессон Револьверы системы Кольт Револьверы системы Ругер Современные зарубежные револьверы" - аналог 2 Адам Р "Личное огнестрельное оружие", М , издательство "Мир", 1995 г, стр 5-59 "Револьвер "Смит-Вессон" - аналог 3 Благовестов А И "То, из чего стреляют в СНГ", Справочник стрелкового оружия Под общ ред А Е Тараса, Мн Харвест, 1999, стр 6-7 "Револьверы системы Наган" - прототип ФІГ. 1 Фіг. 4 44649 Фіг. 5 Фіг. 2 ІЗ к 17 Фіг. З Фіг. 6 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
