Револьвер

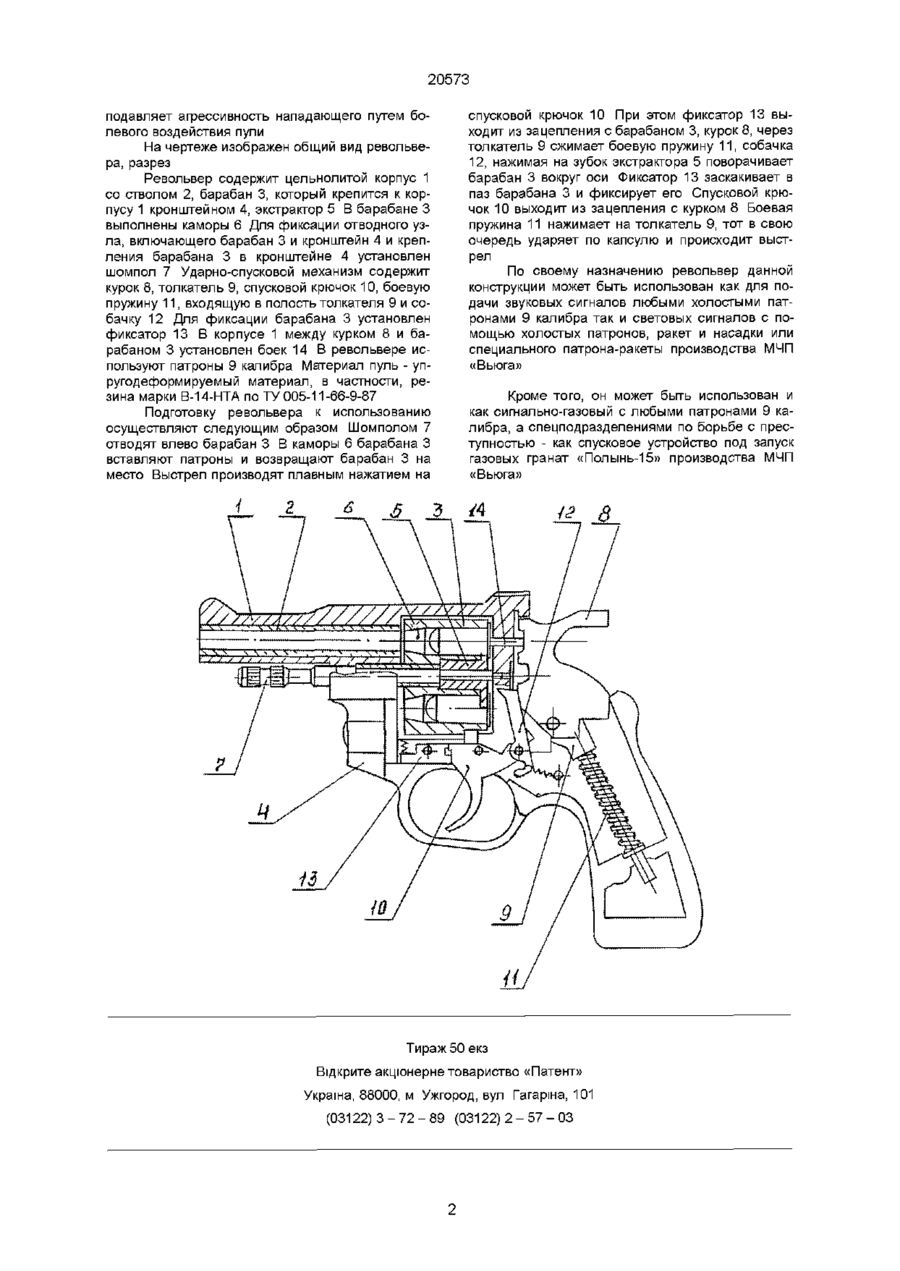

Револьвер, включающий цельнолитой корпус со стволом, барабан с каморами и ударно-спусковой механизм, отличающийся тем, что камора имеет участок сужения, сечение которого со стороны ствола меньше диаметра пули и совпадает с сечением канала ствола, выполненного гладким, а его длина меньше длины патрона Изобретение относится к средствам индивидуальной защиты и может быть использовано в целях самообороны или для локализации действий правонарушителей спецразделами охраны гражданского порядка Известно использование в целях самообороны газовых револьверов, содержащих несущую раму и ствольную коробку со стволом, в котором вмонтирована перегородка, узел отведения и ударно-спусковой механизм Узел отведения включает барабан с каморами, устройство фиксации барабана, шомпол и экстрактор При этом в каморе на расстоянии длины патрона установлена шайба с отверстиями, диаметр которых меньше диаметра патрона /Дополнение к ТУ 13940779 001-95 «Средство индивидуальной защиты (газовое) / К недостаткам данного револьвера относится невысокая эффективность из-за ограничения его действия расстоянием до 3-х м Кроме того, его нельзя использовать при большом скоплении людей из-за опасности поражения самого стреляющего Наиболее близким к описываемому по технической сути является револьвер Нагана образца 1878 г, содержащий цельнолитой корпус, устройство дверце, подпружиненное плоской пружиной, ввинченый в раму корпуса и наглухо закрепленный ствол, выполненный нарезным, с насаженным на него поворотным устройством-шомпольной трубкой-со смонтированным на нем шомполом-экстрактором, убирающимся внутрь оси барабана с каморами и ударно-спусковой механизм Длина каморы и длина барабана совпадают и соответствуют длине патрона При этом сечение каморы и патрона также совпадают /Жук А Б Ре вольверы и пистолеты М Воениздат, 1990, с 38,94/ Однако описанный револьвер, обладая удобством в обращении и хорошими баллистическими качествами, не относится к средствам самообороны и предназначен для поражения живой цели с летальным исходом, являясь стрелковым оружием В основу изобретения поставлена задача усовершенствования конструкции револьвера с целью использования его в качестве безотказного быстроприводящегося в действие средства индивидуальной защиты, за счет обеспечения разгона пуль непосредственно в каморе барабана Поставленная задача решается в известном револьвере, содержащем цельнолитой корпус, барабан с каморами и ударно-спусковой механизм, в котором, согласно изобретению, камора имеет участок сужения, сечение которого со стороны ствола меньше диаметра пули и совпадает с диаметром канала ствола, выполненным гладким, а его длина меньше длины патрона вш В револьвере используется пуля 9-го калибра из упругодеформируемого материала Конструкция револьвера обеспечивает разгон пуль непосредственно в каморе барабана, которая фактически является стволом При этом должного запирания каморы и канала ствола, характерного для боевого огнестрельного оружия, не осуществляется, вследствие чего происходит потеря энергии и метательный снаряд-пуля обладает недостаточной убойной силой Кроме того, исключается возможность поражения окружающих путем сквозного прохождения рикошета пуль, а использование пули из упругодеформируемого материала О го Ю О 20573 подавляет агрессивность нападающего путем болевого воздействия пули На чертеже изображен общий вид револьвера, разрез Револьвер содержит цельнолитой корпус 1 со стволом 2, барабан 3, который крепится к корпусу 1 кронштейном 4, экстрактор 5 В барабане 3 выполнены каморы 6 Для фиксации отводного узла, включающего барабан 3 и кронштейн 4 и крепления барабана 3 в кронштейне 4 установлен шомпол 7 Ударно-спусковой механизм содержит курок 8, толкатель 9, спусковой крючок 10, боевую пружину 11, входящую в полость толкателя 9 и собачку 12 Для фиксации барабана 3 установлен фиксатор 13 В корпусе 1 между курком 8 и барабаном 3 установлен боек 1 4 В револьвере используют патроны 9 калибра Материал пуль - упругодеформируемый материал, в частности, резина марки В-14-НТА по ТУ 005-11 -66-9-87 Подготовку револьвера к использованию осуществляют следующим образом Шомполом 7 отводят влево барабан 3 В каморы 6 барабана 3 вставляют патроны и возвращают барабан 3 на место Выстрел производят плавным нажатием на спусковой крючок 10 При этом фиксатор 13 выходит из зацепления с барабаном 3, курок 8, через толкатель 9 сжимает боевую пружину 11, собачка 12, нажимая на зубок экстрактора 5 поворачивает барабан 3 вокруг оси Фиксатор 13 заскакивает в паз барабана 3 и фиксирует его Спусковой крючок 10 выходит из зацепления с курком 8 Боевая пружина 11 нажимает на толкатель 9, тот в свою очередь ударяет по капсулю и происходит выстрел По своему назначению револьвер данной конструкции может быть использован как для подачи звуковых сигналов любыми холостыми патронами 9 калибра так и световых сигналов с помощью холостых патронов, ракет и насадки или специального патрон а-ракеты производства МЧП «Вьюга» Кроме того, он может быть использован и как сигнально-газовый с любыми патронами 9 калибра, а спецподразделениями по борьбе с преступностью - как спусковое устройство под запуск газовых гранат «Полынь-15» производства МЧП «Вьюга» А? Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 8
