Спосіб блокового розбирання завалу

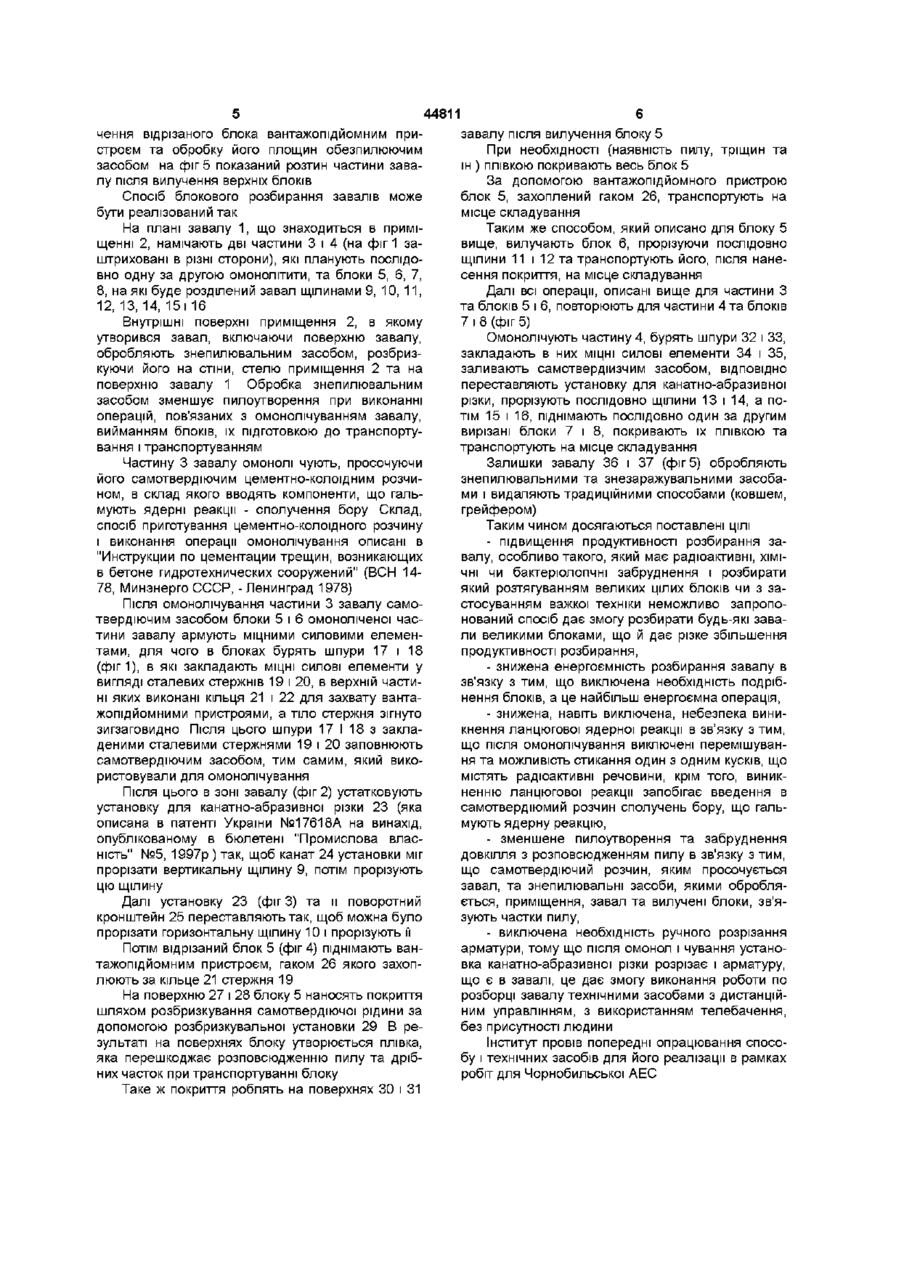

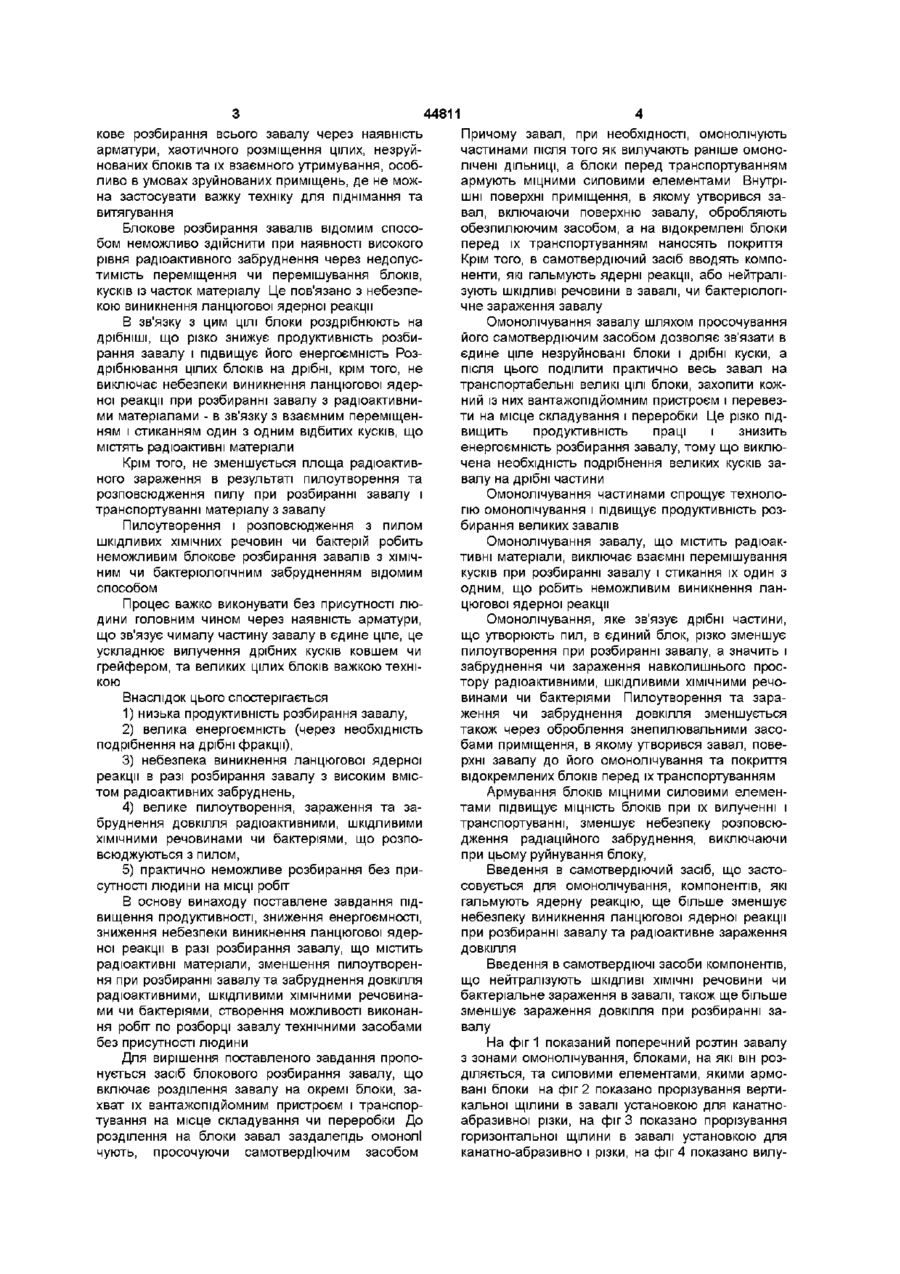

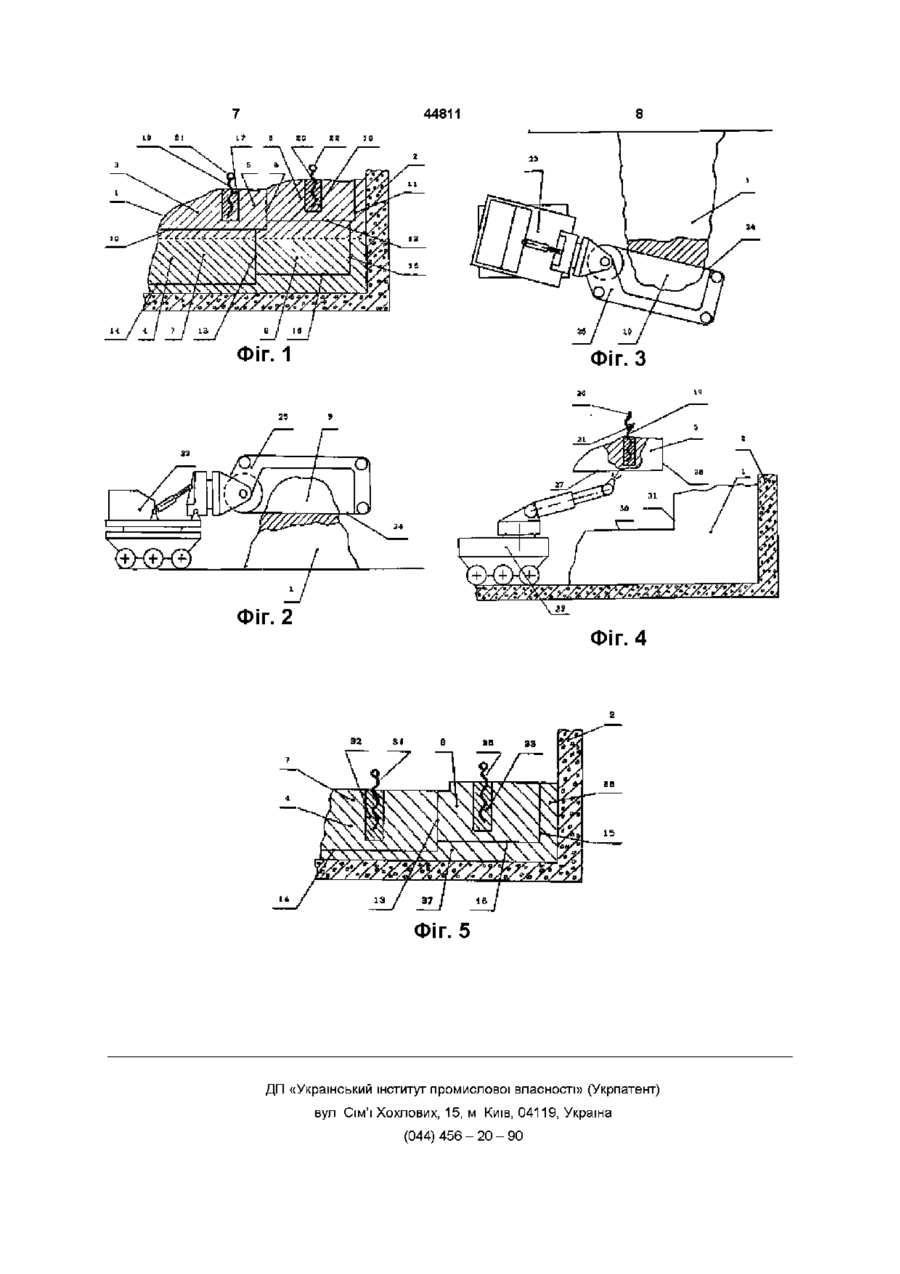

1 Спосіб блокового розбирання завалу, що включає розділення завалу на окремі блоки, захоплювання їх вантажопідйомним пристроєм і транспортування на місце складування чи переробки, який відрізняється тим, що завал заздалегідь омонолічують шляхом просочування самотвердіючим засобом 2 Спосіб по п 1, який відрізняється тим, що завал омонолічують частинами у міру того, як вилучають раніше омонолічені ділянки 3 Спосіб по пп 1 і 2, який відрізняється тим, що блоки перед транспортуванням армують міцними силовими елементами 4 Спосіб по пп 1, 2 і 3, який відрізняється тим, що внутрішні поверхні приміщення, в якому утворився завал, включаючи поверхню завалу, обробляють знепилювальним засобом 5 Спосіб по пп 1, 2, 3 і 4, який відрізняється тим, що на відокремлені блоки перед їх транспортуванням наносять покриття 6 Спосіб по пп 1 і 2, який відрізняється тим, що в самотвердіючий засіб вводять компоненти, які гальмують ядерні реакції 7 Спосіб по п п 1 і 2, який відрізняється тим, що в самотвердіючий засіб вводять компоненти, що нейтралізують ШКІДЛИВІ речовини в завалі 8 Спосіб по пп 1 і 2, який відрізняється тим, що в самотвердіючий засіб вводять компоненти, що нейтралізують бактеріологічне зараження завалу О Винахід відноситься до області ліквідації наслідків надзвичайних ситуацій, будівництва і може бути використаний в галузях господарської ДІЯЛЬНОСТІ, де необхідно розбирати завали будівельних конструкцій, забруднені шкідливими речовинами, шкідливими бактеріями чи з високим рівнем радіоактивних забруднень, що виключає присутність людини при їх розбиранні, зокрема, завали, що утворилися на зруйнованому енергоблоці Чорнобильської атомної електростанції Технологія виконання робіт при розбиранні завалів будівельних конструкцій, що утворилися внаслідок землетрусів, вибухів, зсувів та ш включає проведення підготовчих робіт та власне розбирання завалів (Каммерер Ю Ю , Харкевич А Е Аварийные работы в очагах поражения - М Энергоатомиздат, 1990, Михно Е П Ликвидация последствий аварий и стихийных бедствий - М Атомиздат, 1979 Харитонов В А, Шолохов В А Организация восстановительных работ после землетрясения - М Стройиздат, 1986) При розбиранні завал поділяють на окремі блоки шляхом вилучення, витягування, цілих, не зруйнованих блоків (панелей) підйомним краном, чи тягачем При неможливості вилучення цілих, незруйнованих блоків, їх подрібнюють на менші пдромолотом, будівельною бабою, розрізанням газовим різаком та ш Дрібні фрагменти вилучають підйомним краном, екскаватором, грейфером За допомогою транспортних засобів матеріал завалів транспортують до місця поховання При розбиранні завалів в чималій мірі використовують ручну працю, пов'язану з розрізанням газовими різаками металевої арматури Розбирання завалів створює велике запилення повітря, через що забруднюється довкілля Це особливо небезпечно, коли розбирається завал з радіоактивним, ХІМІЧНИМ ЧИ бактеріологічним забрудненням В зв'язку з тим, що в літературі не виявлено спеціальних способів розбирання завалів, що мають високі рівні радіоактивного, ХІМІЧНОГО та бактеріологічного забруднення, описаний вище спосіб був вибраний як аналог Він має такі недоліки Неможливо виконати високопродуктивне бло 00 44811 кове розбирання всього завалу через наявність Причому завал, при необхідності, омонолічують арматури, хаотичного розміщення цілих, незруйчастинами після того як вилучають раніше омононованих блоків та їх взаємного утримування, особлічені ДІЛЬНИЦІ, а блоки перед транспортуванням ливо в умовах зруйнованих приміщень, де не можармують міцними силовими елементами Внутріна застосувати важку техніку для піднімання та шні поверхні приміщення, в якому утворився завитягування вал, включаючи поверхню завалу, обробляють обезпилюючим засобом, а на відокремлені блоки Блокове розбирання завалів відомим спосоперед їх транспортуванням наносять покриття бом неможливо здійснити при наявності високого Крім того, в самотвердіючий засіб вводять компорівня радіоактивного забруднення через недопусненти, які гальмують ядерні реакції, або нейтралітимість переміщення чи перемішування блоків, зують ШКІДЛИВІ речовини в завалі, чи бактеріологікусків із часток матеріалу Це пов'язано з небезпечне зараження завалу кою виникнення ланцюгової ядерної реакції В зв'язку з цим ЦІЛІ блоки роздрібнюють на Омонолічування завалу шляхом просочування дрібніші, що різко знижує продуктивність розбийого самотвердіючим засобом дозволяє зв'язати в рання завалу і підвищує його енергоємність Розєдине ціле незруйновані блоки і дрібні куски, а дрібнювання цілих блоків на дрібні, крім того, не після цього поділити практично весь завал на виключає небезпеки виникнення ланцюгової ядертранспортабельні великі ЦІЛІ блоки, захопити кожної реакції при розбиранні завалу з радіоактивниний із них вантажопідйомним пристроєм і перевезми матеріалами - в зв'язку з взаємним переміщенти на місце складування і переробки Це різко підням і стиканням один з одним відбитих кусків, що вищить продуктивність праці і знизить містять радіоактивні матеріали енергоємність розбирання завалу, тому що виключена необхідність подрібнення великих кусків заКрім того, не зменшується площа радіоактиввалу на дрібні частини ного зараження в результаті пилоутворення та розповсюдження пилу при розбиранні завалу і Омонолічування частинами спрощує технолотранспортуванні матеріалу з завалу гію омонолічування і підвищує продуктивність розбирання великих завалів Пилоутворення і розповсюдження з пилом шкідливих ХІМІЧНИХ речовин чи бактерій робить Омонолічування завалу, що містить радіоакнеможливим блокове розбирання завалів з ХІМІЧтивні матеріали, виключає взаємні перемішування НИМ чи бактеріологічним забрудненням відомим кусків при розбиранні завалу і стикання їх один з способом одним, що робить неможливим виникнення ланцюгової ядерної реакції Процес важко виконувати без присутності людини головним чином через наявність арматури, Омонолічування, яке зв'язує дрібні частини, що зв'язує чималу частину завалу в єдине ціле, це що утворюють пил, в єдиний блок, різко зменшує ускладнює вилучення дрібних кусків ковшем чи пилоутворення при розбиранні завалу, а значить і грейфером, та великих цілих блоків важкою технізабруднення чи зараження навколишнього проскою тору радіоактивними, шкідливими ХІМІЧНИМИ речовинами чи бактеріями Пилоутворення та зараВнаслідок цього спостерігається ження чи забруднення довкілля зменшується 1) низька продуктивність розбирання завалу, також через оброблення знепилювальними засо2) велика енергоємність (через необхідність бами приміщення, в якому утворився завал, повеподрібнення на дрібні фракції"), рхні завалу до його омонолічування та покриття 3) небезпека виникнення ланцюгової ядерної відокремлених блоків перед їх транспортуванням реакції в разі розбирання завалу з високим вмістом радіоактивних забруднень, Армування блоків міцними силовими елемен4) велике пилоутворення, зараження та затами підвищує МІЦНІСТЬ блоків при їх вилученні і бруднення довкілля радіоактивними, шкідливими транспортуванні, зменшує небезпеку розповсюХІМІЧНИМИ речовинами чи бактеріями, що розподження радіаційного забруднення, виключаючи всюджуються з пилом, при цьому руйнування блоку, 5) практично неможливе розбирання без приВведення в самотвердіючий засіб, що застосутності людини на МІСЦІ робіт совується для омонолічування, компонентів, які гальмують ядерну реакцію, ще більше зменшує В основу винаходу поставлене завдання піднебезпеку виникнення ланцюгової ядерної реакції вищення продуктивності, зниження енергоємності, при розбиранні завалу та радіоактивне зараження зниження небезпеки виникнення ланцюгової ядердовкілля ної реакції в разі розбирання завалу, що містить радіоактивні матеріали, зменшення пилоутворенВведення в самотвердіючі засоби компонентів, ня при розбиранні завалу та забруднення довкілля що нейтралізують ШКІДЛИВІ ХІМІЧНІ речовини чи радіоактивними, шкідливими ХІМІЧНИМИ речовинабактеріальне зараження в завалі, також ще більше ми чи бактеріями, створення можливості виконанзменшує зараження довкілля при розбиранні заня робіт по розборці завалу технічними засобами валу без присутності людини На фіг 1 показаний поперечний розтин завалу Для вирішення поставленого завдання пропоз зонами омонолічування, блоками, на які він рознується засіб блокового розбирання завалу, що діляється, та силовими елементами, якими армовключає розділення завалу на окремі блоки, завані блоки на фіг 2 показано прорізування вертихват їх вантажопідйомним пристроєм і транспоркальної щілини в завалі установкою для канатнотування на місце складування чи переробки До абразивної різки, на фіг 3 показано прорізування розділення на блоки завал заздалегідь омонолі горизонтальної щілини в завалі установкою для чують, просочуючи самотвердіючим засобом канатно-абразивно і різки, на фіг 4 показано вилу 44811 чення відрізаного блока вантажопідйомним призавалу після вилучення блоку 5 строєм та обробку його площин обезпилюючим При необхідності (наявність пилу, тріщин та засобом на фіг 5 показаний розтин частини заваш ) плівкою покривають весь блок 5 лу після вилучення верхніх блоків За допомогою вантажопідйомного пристрою блок 5, захоплений гаком 26, транспортують на Спосіб блокового розбирання завалів може місце складування бути реалізований так На плані завалу 1, що знаходиться в приміТаким же способом, який описано для блоку 5 щенні 2, намічають дві частини 3 і 4 (на фіг 1 завище, вилучають блок 6, прорізуючи послідовно штриховані в різні сторони), які планують послідощілини 11 і 12 та транспортують його, після наневно одну за другою омонолітити, та блоки 5, 6, 7, сення покриття, на місце складування 8, на які буде розділений завал щілинами 9, 10, 11, Далі всі операції, описані вище для частини З 12, 13, 14, 15і 16 та блоків 5 і 6, повторюють для частини 4 та блоків 7 і 8 (фіг 5) Внутрішні поверхні приміщення 2, в якому утворився завал, включаючи поверхню завалу, Омонолічують частину 4, бурять шпури 32 і 33, обробляють знепилювальним засобом, розбриззакладають в них МІЦНІ СИЛОВІ елементи 34 і 35, куючи його на стіни, стелю приміщення 2 та на заливають самотвердшзчим засобом, ВІДПОВІДНО поверхню завалу 1 Обробка знепилювальним переставляють установку для канатно-абразивної засобом зменшує пилоутворення при виконанні різки, прорізують послідовно щілини 13 і 14, а пооперацій, пов'язаних з омонолічуванням завалу, тім 15 і 16, піднімають послідовно один за другим вийманням блоків, їх підготовкою до транспортувирізані блоки 7 і 8, покривають їх плівкою та вання і транспортуванням транспортують на місце складування Частину 3 завалу омонолі чують, просочуючи Залишки завалу 36 і 37 (фіг 5) обробляють його самотвердіючим цементно-колоідним розчизнепилювальними та знезаражувальними засобаном, в склад якого вводять компоненти, що гальми і видаляють традиційними способами (ковшем, мують ядерні реакції - сполучення бору Склад, грейфером) спосіб приготування цементно-колоідного розчину Таким чином досягаються поставлені ЦІЛІ і виконання операції омонолічування описані в - підвищення продуктивності розбирання за"Инструкции по цементации трещин, возникающих валу, особливо такого, який має радіоактивні, ХІМІв бетоне гидротехнических сооружений" (ВСН 14ЧНІ чи бактеріологічні забруднення і розбирати 78, Минэнерго СССР, -Ленинград 1978) який розтягуванням великих цілих блоків чи з застосуванням важкої техніки неможливо запропоПісля омонолічування частини 3 завалу самонований спосіб дає змогу розбирати будь-які заватвердіючим засобом блоки 5 і 6 омоноліченої часли великими блоками, що й дає різке збільшення тини завалу армують міцними силовими елеменпродуктивності розбирання, тами, для чого в блоках бурять шпури 17 і 18 (фиг 1), в які закладають МІЦНІ СИЛОВІ елементи у - знижена енергоємність розбирання завалу в вигляді сталевих стержнів 19 і 20, в верхній частизв'язку з тим, що виключена необхідність подрібні яких виконані кільця 21 і 22 для захвату вантанення блоків, а це найбільш енергоємна операція, жопідйомними пристроями, а тіло стержня зігнуто - знижена, навіть виключена, небезпека винизигзаговидно Після цього шпури 17 І 18 з заклакнення ланцюгової ядерної реакції в зв'язку з тим, деними сталевими стержнями 19 і 20 заповнюють що після омонолічування виключені перемішувансамотвердіючим засобом, тим самим, який виконя та можливість стикання один з одним кусків, що ристовували для омонолічування містять радіоактивні речовини, крім того, виникненню ланцюгової реакції запобігає введення в Після ЦЬОГО В ЗОНІ завалу (фіг 2) устатковують самотвердіюмий розчин сполучень бору, що гальустановку для канатно-абразивної різки 23 (яка мують ядерну реакцію, описана в патенті України №17618А на винахід, опублікованому в бюлетені "Промислова влас- зменшене пилоутворення та забруднення ність" №5, 1997р)так, щоб канат 24 установки міг довкілля з розповсюдженням пилу в зв'язку з тим, прорізати вертикальну щілину 9, потім прорізують що самотвердіючий розчин, яким просочується цю щілину завал, та знепилювальні засоби, якими обробляється, приміщення, завал та вилучені блоки, зв'яДалі установку 23 (фіг 3) та и поворотний зують частки пилу, кронштейн 25 переставляють так, щоб можна було прорізати горизонтальну щілину 10 і прорізують її - виключена необхідність ручного розрізання арматури, тому що після омонол і чування устаноПотім відрізаний блок 5 (фіг 4) піднімають ванвка канатно-абразивної різки розрізає і арматуру, тажопідйомним пристроєм, гаком 26 якого захопщо є в завалі, це дає змогу виконання роботи по люють за кільце 21 стержня 19 розборці завалу технічними засобами з дистанційНа поверхню 27 і 28 блоку 5 наносять покриття ним управлінням, з використанням телебачення, шляхом розбризкування самотвердіючої рідини за без присутності людини допомогою розбризкувальної установки 29 В результаті на поверхнях блоку утворюється плівка, Інститут провів попередні опрацювання спосояка перешкоджає розповсюдженню пилу та дріббу і технічних засобів для його реалізації в рамках них часток при транспортуванні блоку робіт для Чорнобильської АЕС Таке ж покриття роблять на поверхнях ЗО і 31 44811 її В ЕО SS 1Э Фіг. З Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
