Роторний екскаватор

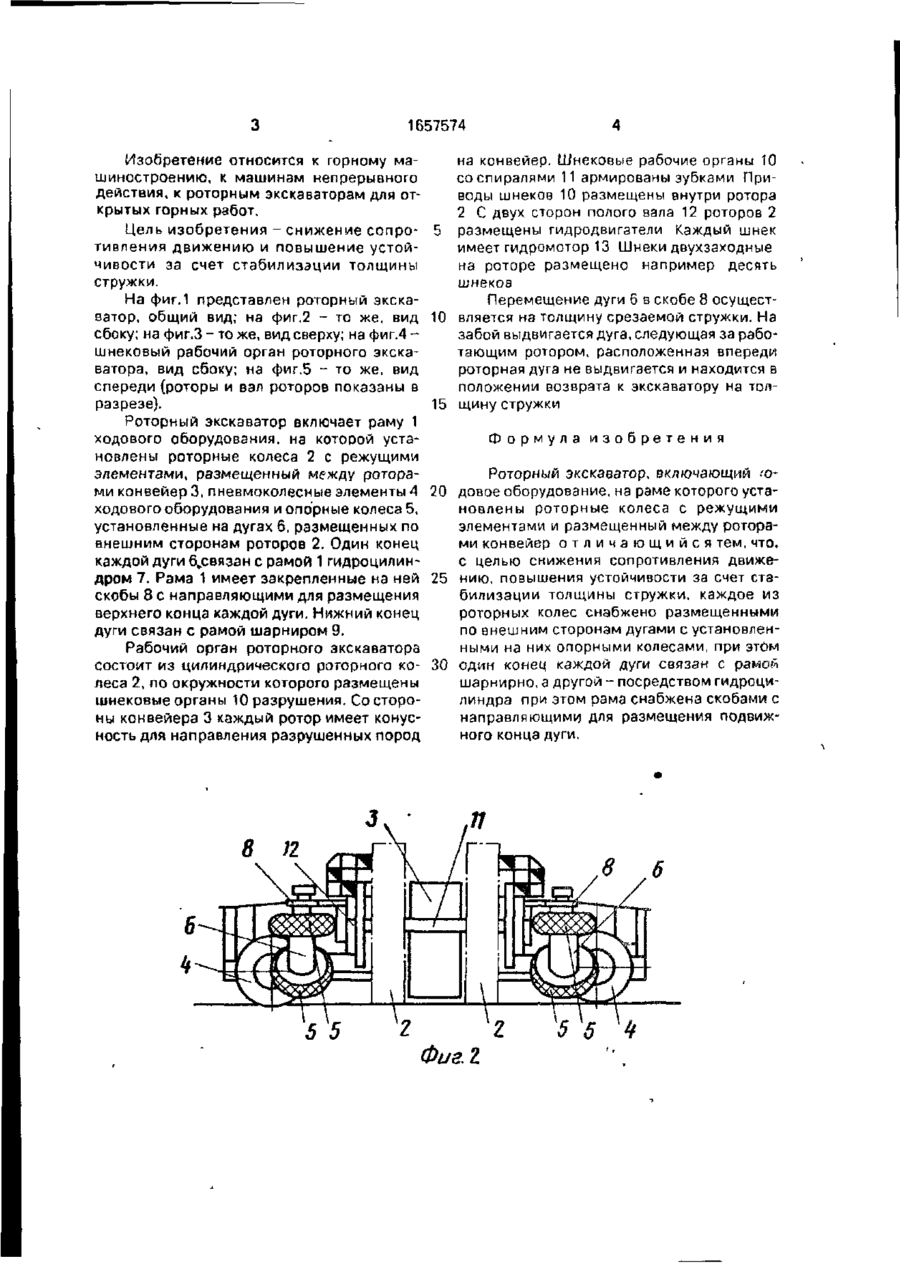

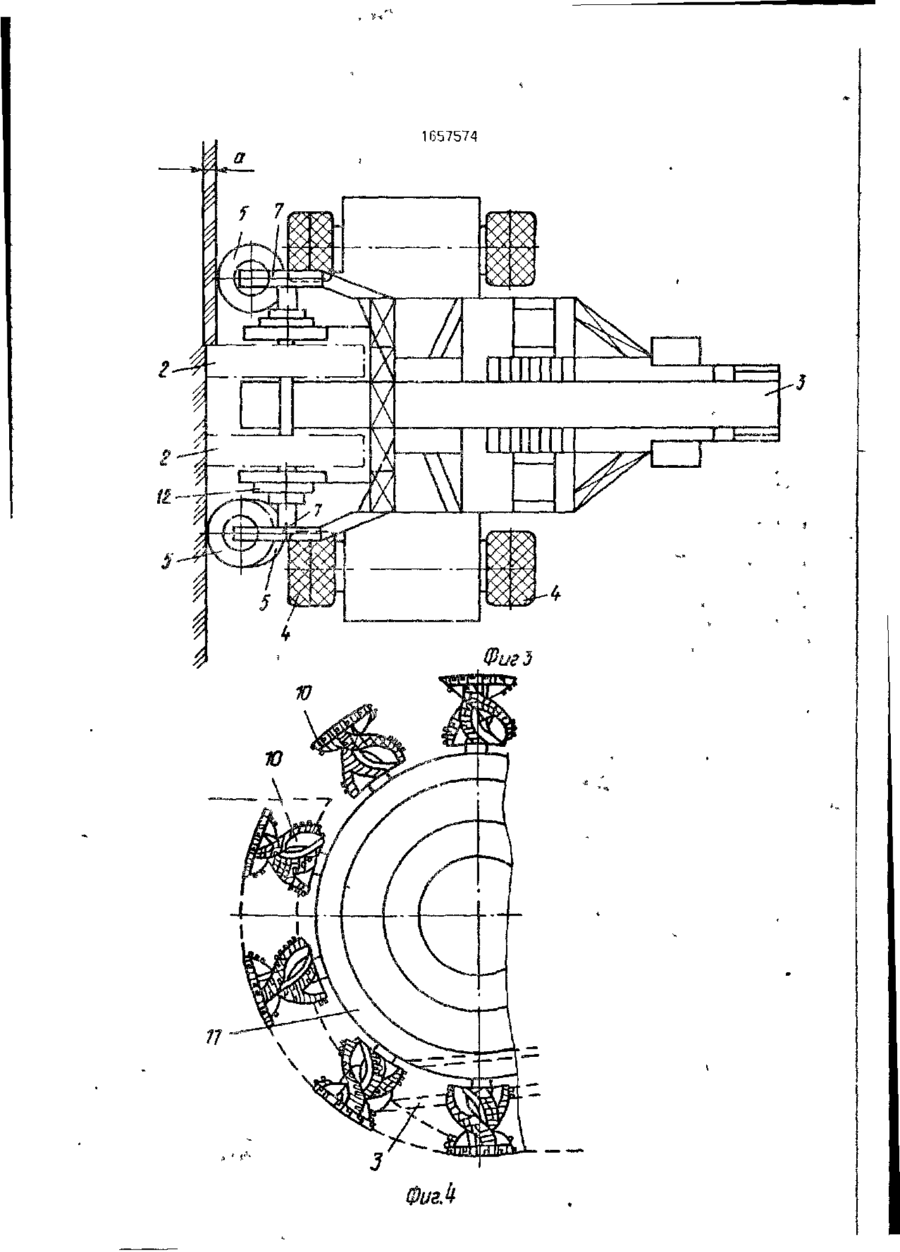

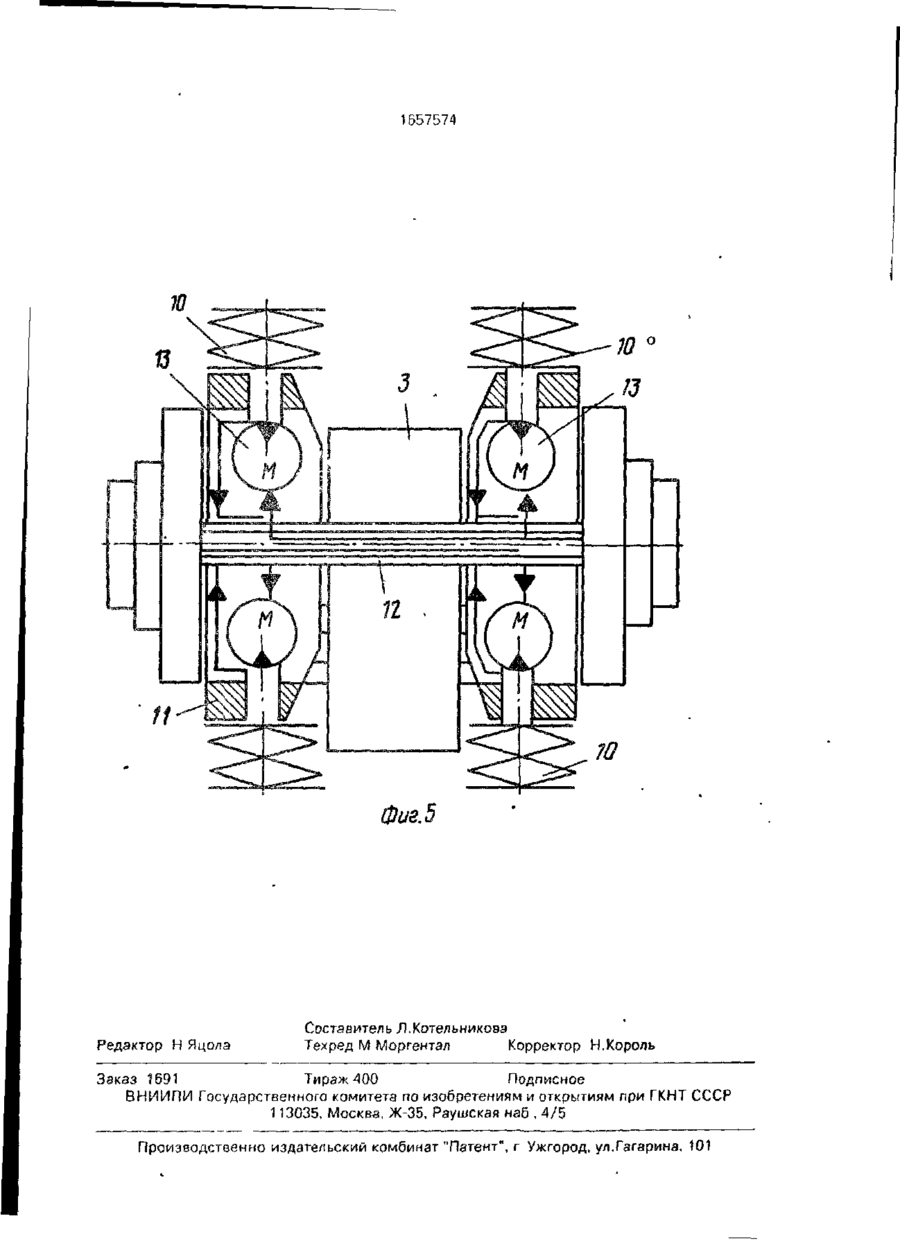

Изобретение относится к горному машиностроению, а именно к роторным экскаваторам. Цель - снижение сопротивления движению, повышение устойчивости за счет стабилизации толщин стружки. Роторный экскаватор включает ходовое оборудование, на раме 1 которого установлены роторные колеса (К) 2, между которыми размещен конвейер 3 Каждое из К 2 имеет размещенные по внешним сторонам дуги 6 с установленным на них опорными К 5 Один конец каждой дуги связан с рамой 1 шэрнирно. а другой посредством гидроцилиндра 7 Для размещения подвижного конца дуги б рама 1 имеет скобы 8 По окружности роторного К 2 размещены шнековые режущие элементы, привод которых размещен внутри К 2 Перемещение дуги 6 в скобе 8 осуществляется за толшину срезаемой стружки На забой выдвигается дуга 6, следующая за работающим ротором 5 ил о ел ел 1657574 Изобретение относится к горному машиностроению, к машинам непрерывного действия, к роторным экскаваторам для открытых горных работ. Цель изобретения - снижение сопро- 5 тивления движению и повышение устойчивости за счет стабилизации толщины стружки. На фиг.1 представлен роторный экскаватор, общий вид; на фиг.2 - то же, вид 10 сбоку; на фиг.З - то же, вид сверху; на фиг.4 шнековый рабочий орган роторного экскаватора, вид сбоку; на фиг.5 - то же, вид спереди (роторы и вал роторов показаны в разрезе). 15 Роторный экскаватор включает раму 1 ходового оборудования, на которой установлены роторные колеса 2 с режущими элементами, размещенный между роторами конвейер 3, пневмоколесные элементы 4 20 ходового оборудования и опорные колеса 5, установленные на дугах 6, размещенных по внешним сторонам роторов 2. Один конец каждой дуги б^связан с рамой 1 гидроцилиндром 7. Рама 1 имеет закрепленные на ней 25 скобы 8 с направляющими для размещения верхнего конца каждой дуги. Нижний конец дуги связан с рамой шарниром 9. Рабочий орган роторного экскаватора состоит из цилиндрического роторного ко- 30 леса 2, по окружности которого размещены шнековые органы 10 разрушения. Со стороны конвейера 3 каждый ротор имеет конусность для направления разрушенных пород 8 12 на конвейер. Шнековые рабочие органы 10 со спиралями 11 армированы зубками Приводы шнеков 10 размещены внутри ротора 2 С двух сторон полого вала 12 роторов 2 размещены гидродвигатели Каждый шнек имеет гидромотор 13 Шнеки двухзаходные на роторе размещено например десять шнеков Перемещение дуги 6 в скобе 8 осуществляется на толщину срезаемой стружки. На забой выдвигается дуга, следующая за работающим ротором, расположенная впереди роторная дуга не выдвигается и находится в положении возврата к экскаватору на толщину стружки Формула изобретения Роторный экскаватор, включающий .-одовое оборудование, иа раме которого установлены роторные колеса с режущими элементами и размещенный между роторами конвейер о т л и ч а ю щ и й с я тем, что, с целью снижения сопротивления движению, повышения устойчивости за счет стабилизации толщины стружки, каждое мз роторных колес снабжено размещенными по внешним сторонам дугами с установленными на них опорными колесами, при этом один конец каждой дуги сеязан с раной шарнирно, а другой - посредством гидроцилиндра при этом рама снабжена скобами с направляющими для размещения подвижного конца дуги. 8 6 1657574 1657574 Редактор Н Яцола Составитель Л.Котельниковэ Техред М Моргентал Корректор Н.Король Заказ 1691 Тираж 400 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская над , 4/5 Производственно издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
