Консольний візок мостового однобалочного крану
Формула / Реферат
1. Консольная тележка мостового однобалочного крана, содержащая смонтированные на раме ходовые колеса для опирання на ходовой рельс моста крана, упорные ролики для взаимодействия с нижней поверхностью головки другого рельса моста крана и механизмы главного и вспомогательного подъемов с нарезными барабанами, их приводами и грузовыми канатными подвесками, отличающаяся тем, что, с целью повышения надежности путем уменьшения нагрузки на ходовые колеса и увеличения зоны обслуживания, барабан механизма главного подъема выполнен с ненарезной частью, связан со своим приводом, расположен параллельно осям вращения ходовых колес и размещен своей нарезной частью со стороны консоли тележки от ходовых колес, а ненарезной — с противоположной стороны от ходовых колес.
2. Тележка по п. 1, отличающаяся тем, что нарезная часть барабана механизма главного подъема выполнена переменного сечения с уменьшением в сторону привода.

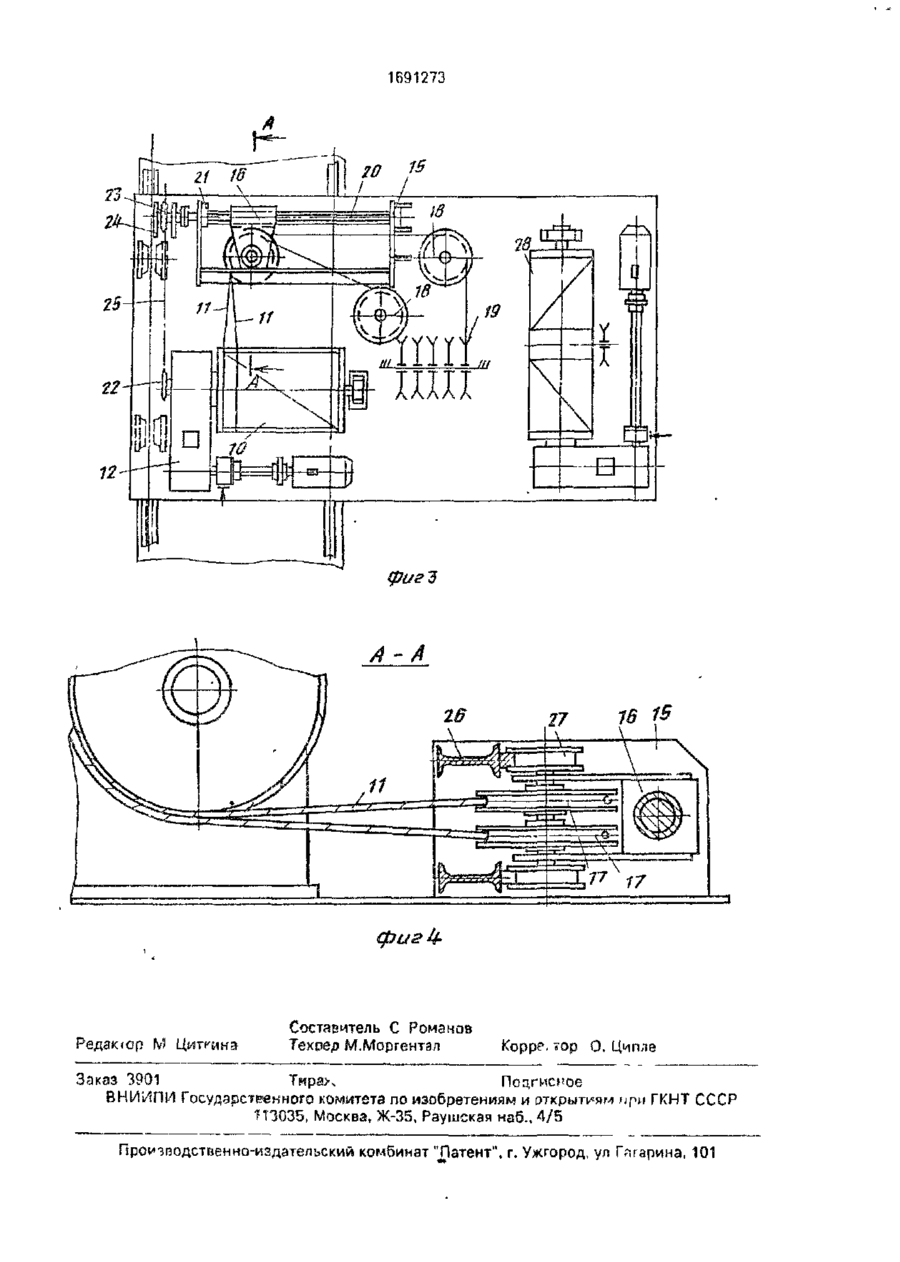

3. Тележка по п. 1, отличающаяся тем, что механизм главного подъема снабжен канатоукладчиком, включающим в себя смонтированный на раме тележки параллельно барабану указанного механизма и кинематически связанный с этим барабаном ходовой винт с ползуном, установленные на последнем два соосных блока с вертикальными осями и смонтированные на раме обводные блоки, при этом нарезка на указанном барабане выполнена односторонней, а соответствующие ветви каната грузовой подвески механизма главного подъема запасованы через обводные блоки в блоки ползуна и закреплены своими концами на краю нарезной части указанного барабана со стороны привода.
Текст

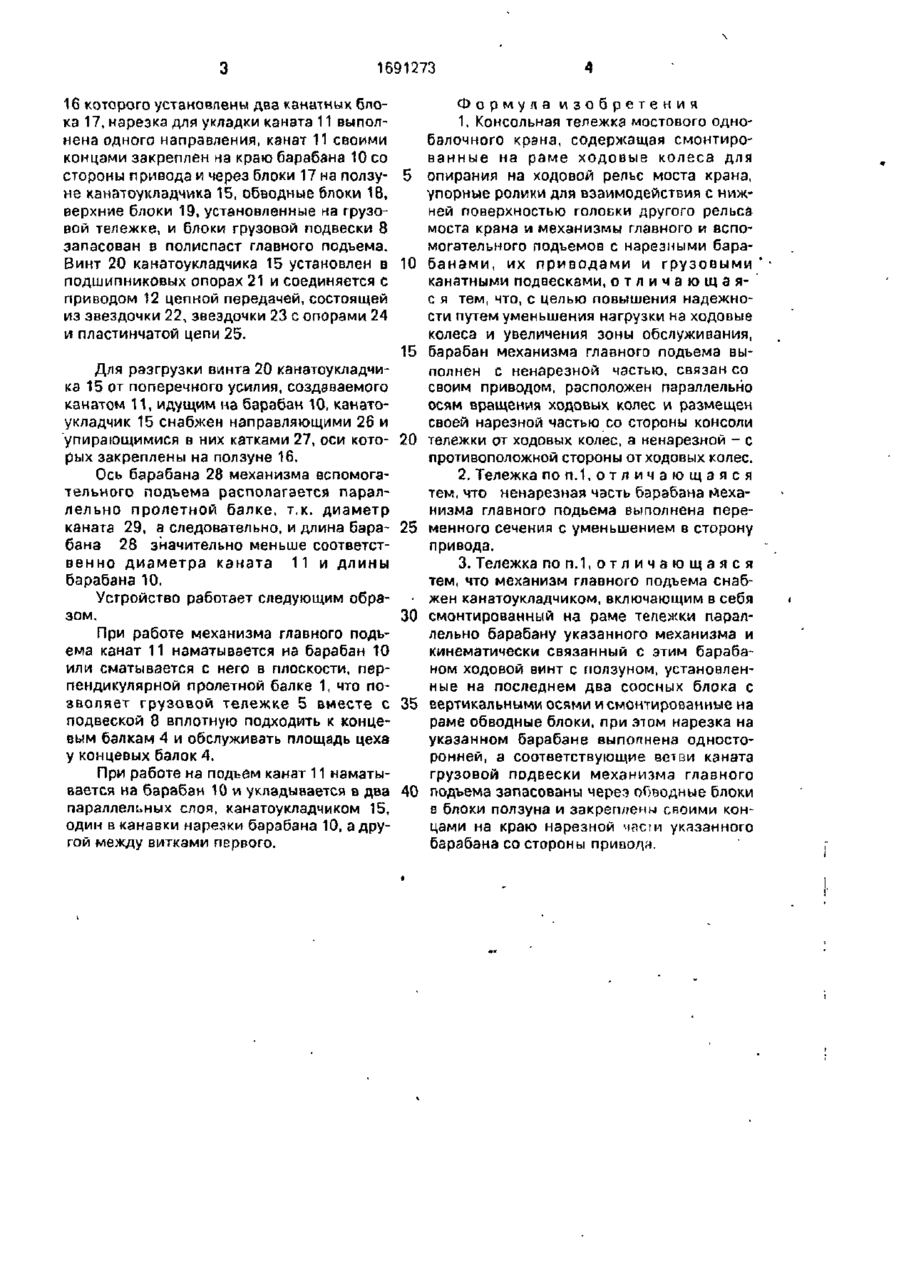

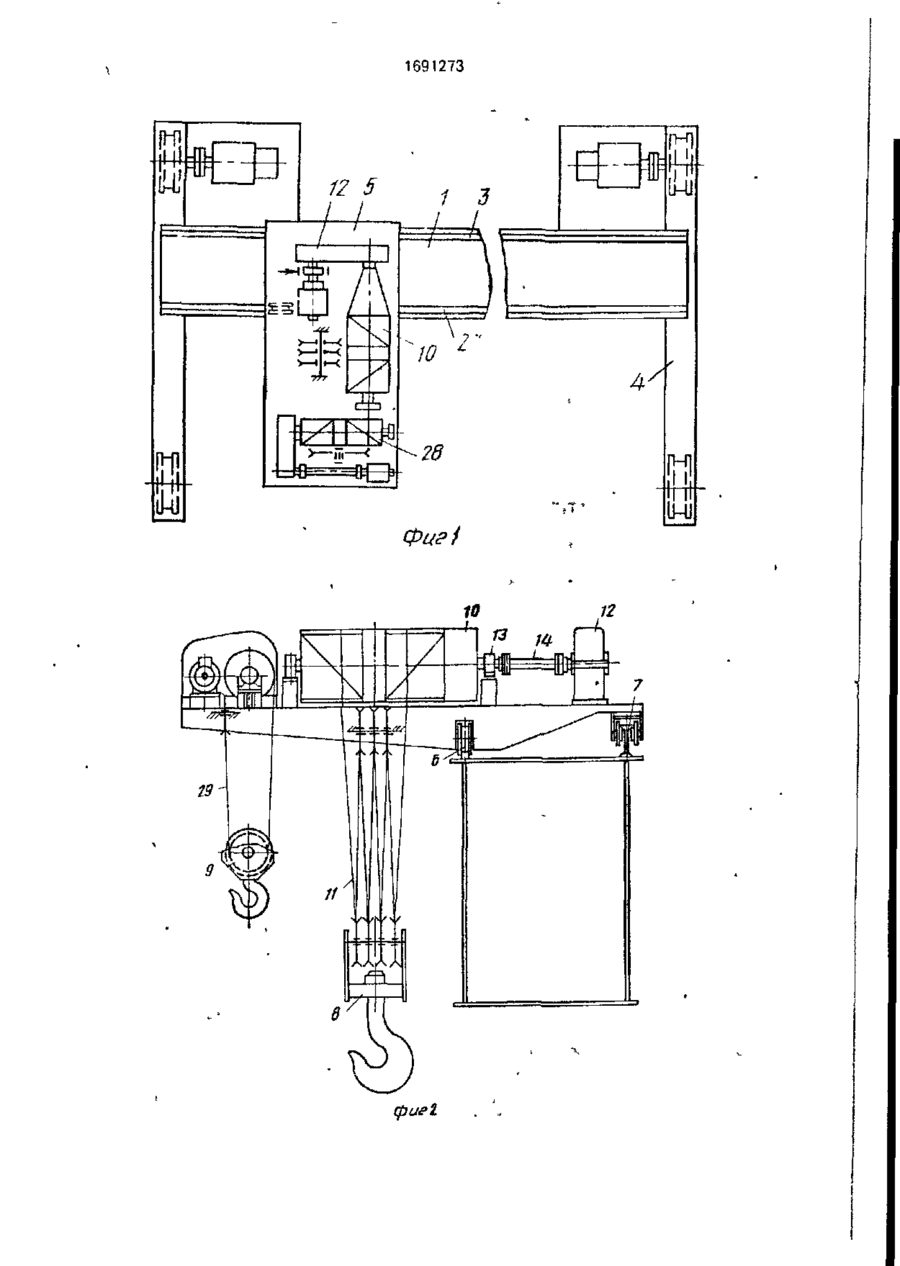

'Х!ОЗ ГОВРТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5i>< В 66 С 17/00 ГОСУДАРСТВЕННОЙ КОМИТЕТ ПО ЬПОЬРЕГГНІлЯМ И ОТКРЫТИЯМ ПРИ ГКНТСССР ОПИСАНИЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4444209/11 (22)30.05 88 * - < (4о) 15.11.91. Бюл №42 (71) Запорожский энергомеханический завод (72)Ж.З.Кролюк (53)621.874(083.8) (56) Справочник по кранам/Под ред. М.М.Гохберга, М.: Машиностроение, 1988, Т.1.С.427, рис.111.2.2.Ж. (54) КОНСОЛЬНАЯ ТЕЛЕЖКА МОСТОВОГО ОДНОБАЛОЧНОГО КРАНА (57) Изобретение относится к подъемнотранспортному машиностроению. Цель изобретения - повышение надежности путем уменьшения нагрузки на ходовые колеса и увеличение зоны обслуживания. Ось барабана 10 расположена перпендикулярно пролетном балке 1, ненарезанная часть барабана 10 и привод 12 расположены над пролетной балкой 1. Ненарезанная часть барабана 10 выполнена переменного сечения с уменьшением в сторону привода 12. 2 з.п. ф-лы, А ил. Изобретение относится к подьемнотранспортному машиностроению. Цель изобретения - повышение надежности путем уменьшений нагрузки на ходовые колеса и увеличение зоны обслуживания. На фиг.1 изображен мостовой крэн, вид и плане; на фиг.2 - грузовая тележка с главным подъемом, з котором барабан опирается на дополнительную опору и соединяется с приводом промежуточным чалом, вид сбоку; на фиг.3- грузовая тележка для большой высоты подъема, вид сверху; на фиг.4 - разрез А-А на Qwr 3. Устройство седержпг поолетную балку 1 коробчатого сечения с установленными на ней основным рельсом 2 и удерживающим рельсом 3 и закупленные по кочцам пролетной балки 1 концевыебэлк"4. На пролегной Ьгілке 1 ус та к озлена ко нсо льная грузовая тележка 5 с опорными ходовыми колес«ми 6 и удерживающими упорными роликами 7, грузовыми подэесками 3 и S, причем ось барабана '.0 главного подъема расположена перпендикулярно пролетной балке 1, нарезка на барабане 10 дня наоивки грузового каньта 11 смешена с центра барабана 10 в сторону, противоположную приводу 12 так, чю ненарезанная часть барабане) 10 и весь привод 12 располагаются і.ад пролетной балкой 1. Участок барабана 10 главного подъема, расположенный над пролетной балкой, имеет переменное ссіение под-чине с уменьшением о сторожу привода 12, ось барабана 10 может опираться і*а дополнительную опору 13 и соединяться с приводом промежуточным валом 14. Такое расположение привода 12 позволяет уменьшить давление на ходовые колеса 6 те ;ежки за с^ет упеличекич разгружающего момента от массы привода 12 откои-ггельно оси основного рельса 2. Дня увеличения этого разгружающего момента и дестмжен",*. большей высоты подъема бьз увеличения габаритов грузовой телеч
ДивитисяДодаткова інформація
Назва патенту англійськоюCantilever trolley of bridge single-beam crane
Автори англійськоюKroliuk Zhorzh Zakharovych
Назва патенту російськоюКонсольная тележка мостового однобалочного крана
Автори російськоюКролюк Жорж Захарович
МПК / Мітки
МПК: B66C 17/00
Мітки: мостового, візок, крану, однобалочного, консольний
